MANUALE UTENTE DE0892 DEWALT

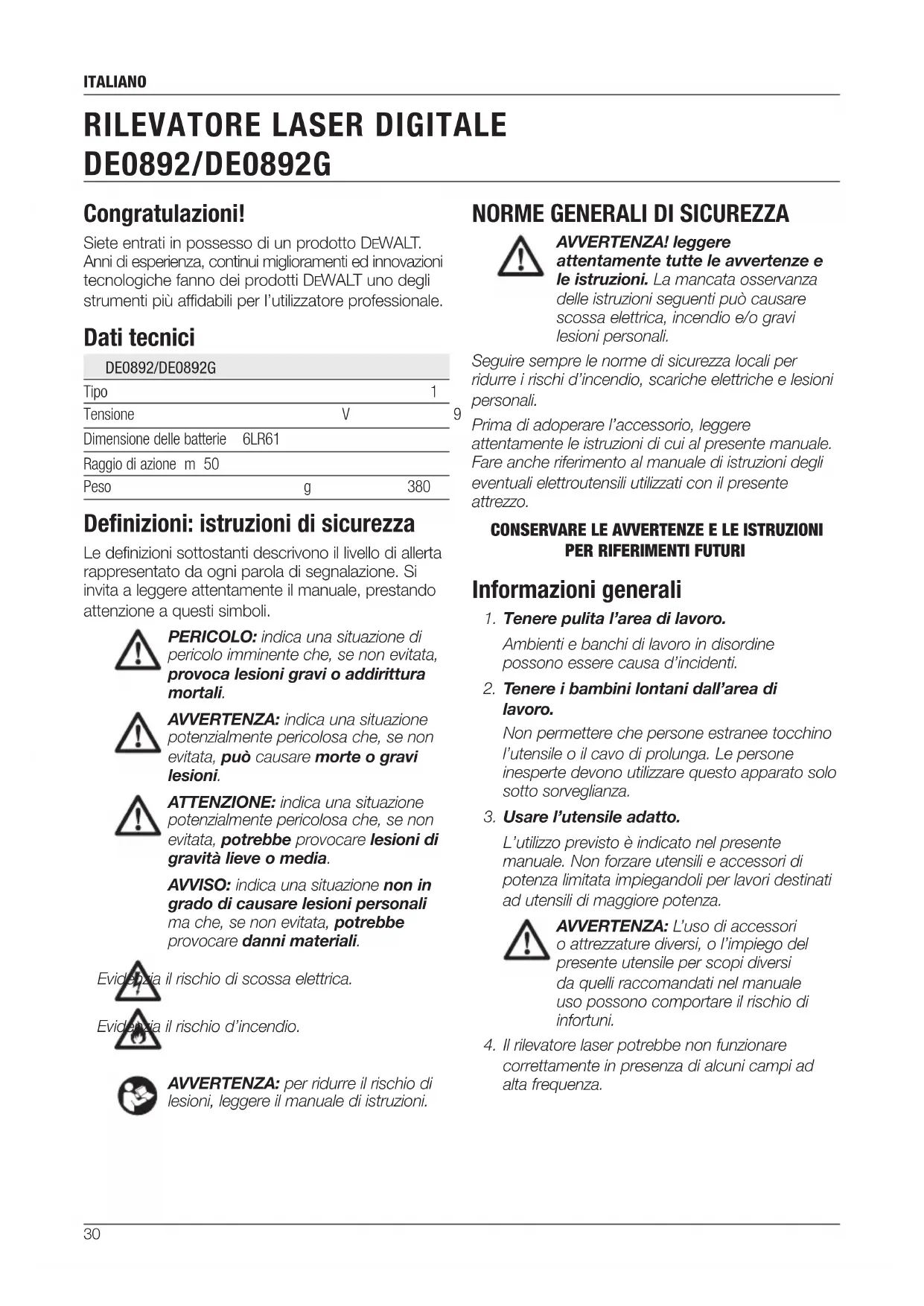

DE0892/DE0892G Congratulazioni! Siete entrati in possesso di un prodotto DeWALT. Anni di esperienza, continui miglioramenti ed innovazioni tecnologiche fanno dei prodotti DeWALT uno degli strumenti più affidabili per l’utilizzatore professionale. Dati tecnici DE0892/DE0892G Tipo 1 Tensione V 9 Dimensione delle batterie 6LR61 Raggio di azione m 50 Peso g 380 Definizioni: istruzioni di sicurezza Le definizioni sottostanti descrivono il livello di allerta rappresentato da ogni parola di segnalazione. Si invita a leggere attentamente il manuale, prestando attenzione a questi simboli. PERICOLO: indica una situazione di pericolo imminente che, se non evitata, provoca lesioni gravi o addirittura mortali. AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non evitata, può causare morte o gravi lesioni. ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non evitata, potrebbe provocare lesioni di gravità lieve o media. AVVISO: indica una situazione non in grado di causare lesioni personali ma che, se non evitata, potrebbe provocare danni materiali. Evidenzia il rischio di scossa elettrica. Evidenzia il rischio d’incendio. AVVERTENZA: per ridurre il rischio di lesioni, leggere il manuale di istruzioni.

NORME GENERALI DI SICUREZZA

AVVERTENZA! leggere attentamente tutte le avvertenze e le istruzioni. La mancata osservanza delle istruzioni seguenti può causare scossa elettrica, incendio e/o gravi lesioni personali. Seguire sempre le norme di sicurezza locali per ridurre i rischi d’incendio, scariche elettriche e lesioni personali. Prima di adoperare l’accessorio, leggere attentamente le istruzioni di cui al presente manuale. Fare anche riferimento al manuale di istruzioni degli eventuali elettroutensili utilizzati con il presente attrezzo.

Informazioni generali

1. Tenere pulita l’area di lavoro.

Ambienti e banchi di lavoro in disordine possono essere causa d’incidenti.

2. Tenere i bambini lontani dall’area di

lavoro. Non permettere che persone estranee tocchino l’utensile o il cavo di prolunga. Le persone inesperte devono utilizzare questo apparato solo sotto sorveglianza.

3. Usare l’utensile adatto.

L’utilizzo previsto è indicato nel presente manuale. Non forzare utensili e accessori di potenza limitata impiegandoli per lavori destinati ad utensili di maggiore potenza. AVVERTENZA: L’uso di accessori o attrezzature diversi, o l’impiego del presente utensile per scopi diversi da quelli raccomandati nel manuale uso possono comportare il rischio di infortuni.

4. Il rilevatore laser potrebbe non funzionare

correttamente in presenza di alcuni campi ad alta frequenza.ITALIANO

Istruzioni di sicurezza importanti per le batterie AVVERTENZA: le batterie possono esplodere o perdere l’elettrolito e possono causare lesioni o incendi. Per ridurre tale rischio:

• Seguire scrupolosamente tutte le istruzioni e le avvertenze sull’etichetta delle batterie e sulla confezione.

• Inserire sempre le batterie nell’apparato rispettando la corretta polarità (+ e –) indicata sulla batteria e sull’apparato.

• Non porre i terminali delle batterie in cortocircuito.

• Non tentare di caricare la batterie.

• Non mettere assieme batterie vecchie e nuove. Sostituirle sempre le batterie vecchie tutte assieme, inserendo nell’apparato batterie nuove della stessa marca e tipo.

• Rimuovere immediatamente le batterie esauste e smaltirle nei modi previsti dalle leggi locali.

• Non gettare le batterie nel fuoco.

• Tenere le batterie lontane dalla portata dei bambini.

• Rimuovere le batterie, se si prevede di non utilizzare l’apparato per diversi mesi. Contenuto della confezione La confezione contiene: 1 Rilevatore laser digitale 1 Fermo 1 Batteria 1 Manuale di istruzioni

• Verificare eventuali danni all’apparato, ai componenti o agli accessori che possano essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e comprendere interamente questo manuale. Descrizione (fig. 1, 2) AVVERTENZA: non modificare mai l’accessorio o alcuna parte di esso. Potrebbe dar luogo a danni o a lesioni personali. a. Finestra del display LCD b. Altoparlante c. Coperchio del vano batterie d. Tacche di contrassegno e. Pulsante di accensione f. Pulsante volume g. Pulsante precisione h. Magneti

j. Fermo chiusura a scatto k. Binari l. Guida m. Chiusura a scatto n. Foro chiusura a scatto o. Manopola di serraggio Il rilevatore fornisce sia segnali visivi attraverso la finestra del display LCD (a) che segnali audio attraverso l’altoparlante (b) per indicare la posizione del fascio laser. Il Rilevatore Laser Digitale DEWALT può essere utilizzato con o senza il morsetto del rilevatore. Quando è utilizzato con il morsetto, il rilevatore può essere posizionato su un’asta graduata, un’asta di livellamento, perno o colonna. UTILIZZO PREVISTO Il Rilevatore Laser Digitale DeWALT aiuta ad identificare un fascio laser emesso dal laser in condizioni di luminosità intensa e su lunghe distanze. Il rilevatore può essere utilizzato sia al chiuso che all’aperto, in situazioni dove è difficile vedere il fascio laser. Il rilevatore è progettato esclusivamente per l’uso con il laser DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line) e con altri laser DeWALT compatibili. Non è previsto per l’uso con laser rotanti. NON utilizzare in condizioni di bagnato o in presenza di liquidi o gas infiammabili. Il rilevatore laser digitale è un accessorio laser professionale. NON consentire ai bambini di entrare in contatto con l’accessorio e il laser. L’uso di questo laser da parte di persone inesperte deve avvenire sotto sorveglianza.ITALIANO

ASSEMBLAGGIO E REGOLAZIONI

AVVERTENZA: Fare anche riferimento al manuale di istruzioni dell’elettroutensile utilizzati con il presente attrezzo. Batterie (fig. 1) Il rilevatore laser digitale è alimentato da una batteria da 9-volt. Per inserire la batteria in dotazione, sollevare il coperchio del vano batteria (c). Posizionare la batteria da 9-volt nel vano, allineando la batteria come illustrato sull’icona in rilievo. Comandi del rilevatore (fig. 1) Il rilevatore è controllato dal pulsante di accensione (e) e dal pulsante volume (f). Quando il pulsante di accensione viene premuto una volta, il rilevatore si accende. La parte superiore della finestra del sensore mostra l’icona ON e l’icona del volume. Il Rilevatore Laser Digitale DeWALT è anche munito di una funzione di spegnimento automatico. Se un fascio laser non va a colpire la finestra di rilevazione del fascio, o se non viene premuto alcun pulsante, il rilevatore si spegne in circa 5 minuti. Per spegnere il segnale acustico, premere nuovamente il pulsante; l’icona volume scomparirà. Il rilevatore si accende nell’impostazione di precisione stretta (l’icona compare nell’angolo in basso a sinistra). Premere il pulsante di precisione (g) una volta per passare all’impostazione di precisione ampia (ora l’icona compare nell’angolo in basso a destra). Precisione Il rilevatore offre due impostazioni di precisione, ampia e stretta. Nell’impostazione ampia, il rilevatore fornisce una tolleranza maggiore per indicare che il rilevatore è “a livello”. Nell’impostazione stretta, questa tolleranza viene ridotta per un’indicazione più accurata di “a livello”. Per risultati più precisi, iniziare il lavoro utilizzando l’impostazione ampia e terminare nell’impostazione stretta. Magneti I magneti (h) consentono il montaggio del rilevatore sulle guide metalliche durante l’installazione di un soffitto sospeso. FUNZIONAMENTO Istruzioni per l’uso AVVERTENZA:

• osservare sempre le istruzioni di sicurezza e le normative in vigore.

• prima di utilizzarlo per la prima volta, asportare e buttare il nastro protettivo che copre gli schermi. Funzionamento del rilevatore (fig. 1)

1. Configurare e posizionare il laser.

2. Accendere il rilevatore premendo il pulsante di

3. Posizionare il rilevatore in modo che la finestra

del sensore (i) sia rivolta verso il fascio laser. Spostare il rilevatore in su o in giù entro l’area approssimativa del fascio, finché non si è centrato il rilevatore. Per informazioni sugli indicatori della finestra di visualizzazione e sugli indicatori del segnale acustico, fare riferimento alla tabella intitolata Indicatori. INDICATORI Sopra il livello Leggermente sopra il livello A livello Leggermente sotto il livello Sotto il livello segnali acustici segnale acustico rapido segnale acustico rapido tono stabile segnale acustico lento segnale acustico lento icone di visualizzazione

4. Utilizzare le due tacche di contrassegno (d) per

contrassegnare in modo preciso la posizione del fascio laser. Montaggio su un’asta graduata (fig. 1, 2)

1. Per fissare il rilevatore a un’asta graduata,

per prima cosa fissare il rilevatore al morsetto spingendo in dentro sul dispositivo di aggancio del morsetto (j). Far scorrere le guide (k) sul morsetto attorno al binario (l) sul rilevatore finchéITALIANO

il dispositivo di aggancio (m) sul morsetto si innesta nel foro del dispositivo di aggancio (n) sul rilevatore.

2. Aprire le ganasce del morsetto ruotando la

manopola di serraggio (o) in senso anti-orario.

3. Posizionare il rilevatore all’altezza necessaria e

ruotare la manopola di serraggio in senso orario per fissare il morsetto sull’asta.

4. Per effettuare le regolazioni in altezza, allentare

leggermente il morsetto, riposizionare e riserrare. MANUTENZIONE Il dispositivo accessorio è stato studiato per durare a lungo richiedendo solo la minima manutenzione. Per avere prestazioni sempre soddisfacenti occorre avere cura dell’utensile e sottoporlo a pulizia periodica. Manutenzione del rilevatore Ad eccezione delle batterie, non vi sono parti riparabili dall’utente nel Rilevatore Laser Digitale. Non smontare l’unità. Una manomissione non autorizzata del rilevatore laser annullerà tutte le garanzie. Pulizia e conservazione del rilevatore

• È possibile rimuovere lo sporco e il grasso dall’esterno del rilevatore utilizzando un panno o una spazzola morbida non metallica.

• Il rilevatore laser digitale DeWALT è resistente alla pioggia ma non immergibile. Non versare acqua sull’unità e non immergerla nell’acqua.

• Il luogo di conservazione ideale deve essere fresco e asciutto, lontano dalla luce solare diretta e da sbalzi di temperatura eccessivi. Risoluzione dei guasti del rilevatore

IL RILEVATORE NON SI ACCENDE

• Premere e rilasciare il pulsante di accensione.

• Controllare per verificare che la batteria sia inserita e nella posizione corretta.

• Se il rilevatore è molto freddo, lasciarlo riscaldare in un’area riscaldata.

• Sostituire la batteria da 9-volt. Accendere l’unità.

• Se il rilevatore non si accende ancora, portarlo presso un centro di assistenza DeWALT. L’ALTOPARLANTE DEL RILEVATORE NON EMETTE ALCUN SUONO

• Assicurarsi che il rilevatore sia acceso.

• Premere il pulsante volume. Passerà da acceso a spento.

• Assicurarsi che il laser sia acceso e che emetta un fascio laser.

• Se il rilevatore non emette ancora alcun suono, portarlo presso un centro di assistenza DEWALT. IL RILEVATORE NON RISPONDE AL FASCIO DA UN’ALTRA UNITÀ LASER

• Il Rilevatore Laser Digitale DeWALT è stato progettato per funzionare soltanto con il DW088, DW089, DW0811, DW0822, DW0851 DW088LR/LG; DW089LR/LG; DW0811LR/LG (Line) e determinati altri laser compatibili. IL RILEVATORE EMETTE UN TONO LA FINESTRA DEL

DISPLAY LCD NON FUNZIONA

• Se il rilevatore è molto freddo, lasciarlo riscaldare in un’area riscaldata.

• Se la finestra del display LCD non funziona ancora, portare il rilevatore presso un centro di assistenza DeWALT. LA LUCE LUMINOSA CHE BATTE SUL RILEVATORE

PROVOCA UN SEGNALE “A LIVELLO” CONTINUO

• In presenza di una luce ambiente molto intensa, il rilevatore potrebbe dare un’indicazione del livello falsa o irregolare.

• Riposizionare il rilevatore lontano dalla luce intensa o riparare la finestra del sensore (i) per riprendere il funzionamento normale. Rispetto ambientale Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Se il prodotto DeWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata. La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l’inquinamento ambientale e riduce la richiesta di materiali grezzi. Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell’acquisto di un nuovo prodotto. DeWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso unITALIANO

riparatore autorizzato che lo raccoglie per conto di DeWALT. È possibile individuare il riparatore autorizzato più vicino rivolgendosi all’ufficio DeWALT di zona all’indirizzo indicato nel presente manuale. Altrimenti, è possibile consultare un elenco dei riparatori autorizzati DeWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com. Batterie Durante lo smaltimento delle batterie, pensare alla protezione dell’ambiente. Verificare i metodi sicuri ed ecologici per lo smaltimento delle batterie presso le autorità locali.ITALIANO

GARANZIA DeWALT realizza prodotti di qualità e offre una garanzia eccezionale per i professionisti che utilizzano i suoi apparati. Questa dichiarazione di garanzia è aggiuntiva e non pregiudica in alcun modo la copertura assicurativa dell’utilizzatore professionista o quella della previdenza sociale per l’utente privato non professionista. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA (Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI SODDISFAZIONE GARANTITA • Se non è completamente soddisfatto delle prestazioni del suo apparato DeWALT, può semplicemente restituircelo entro 30 giorni, completo come era al momento dell’acquisto, per ottenere il rimborso totale o la sostituzione del prodotto. Il prodotto deve aver subito un’usura normale in rapporto al numero di giorni in cui è stato utilizzato e va restituito accompagnato dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA • Se necessita di manutenzione o assistenza per il suo apparato DeWALT, nei 12 mesi seguenti l’acquisto, ha diritto a ricevere un’assistenza gratuita. Verrà effettuata a titolo gratuito presso un riparatore autorizzato DeWALT. Deve presentare uno scontrino che provi l’acquisto. Sono compresi i costi di manodopera. Sono esclusi quelli per gli accessori e i ricambi, a meno che non si tratti di pezzi difettosi coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA • Se entro 12 mesi dalla data di acquisto il suo prodotto DeWALT si rivelasse difettoso a causa di imperfezioni nei materiali o nella costruzione, DeWALT garantisce la sostituzione gratuita di tutte le parti difettose oppure, a nostra discrezione, la sostituzione gratuita dell’intero apparato a condizione che:

• il prodotto non sia stato utilizzato in modo improprio;

• il prodotto abbia subito una normale usura;

• non siano avvenuti tentativi di riparazione da parte di persone non autorizzate a farli;

• sia presentato uno scontrino che provi l’acquisto del prodotto;

• il prodotto va restituito come era al momento dell’acquisto con tutti i componenti originali. Se desidera sporgere un reclamo, la preghiamo di contattare il suo rivenditore o di verificare dove si trova il suo riparatore autorizzato DeWALT più vicino nel catalogo DeWALT o di contattare l’ufficio DeWALT all’indirizzo indicato nel presente manuale. È possibile consultare un elenco dei riparatori autorizzati DeWALT e tutti i dettagli relativi alla nostra assistenza post-vendita, nel sito Internet: www.2helpU.com.NEDERLANDS
