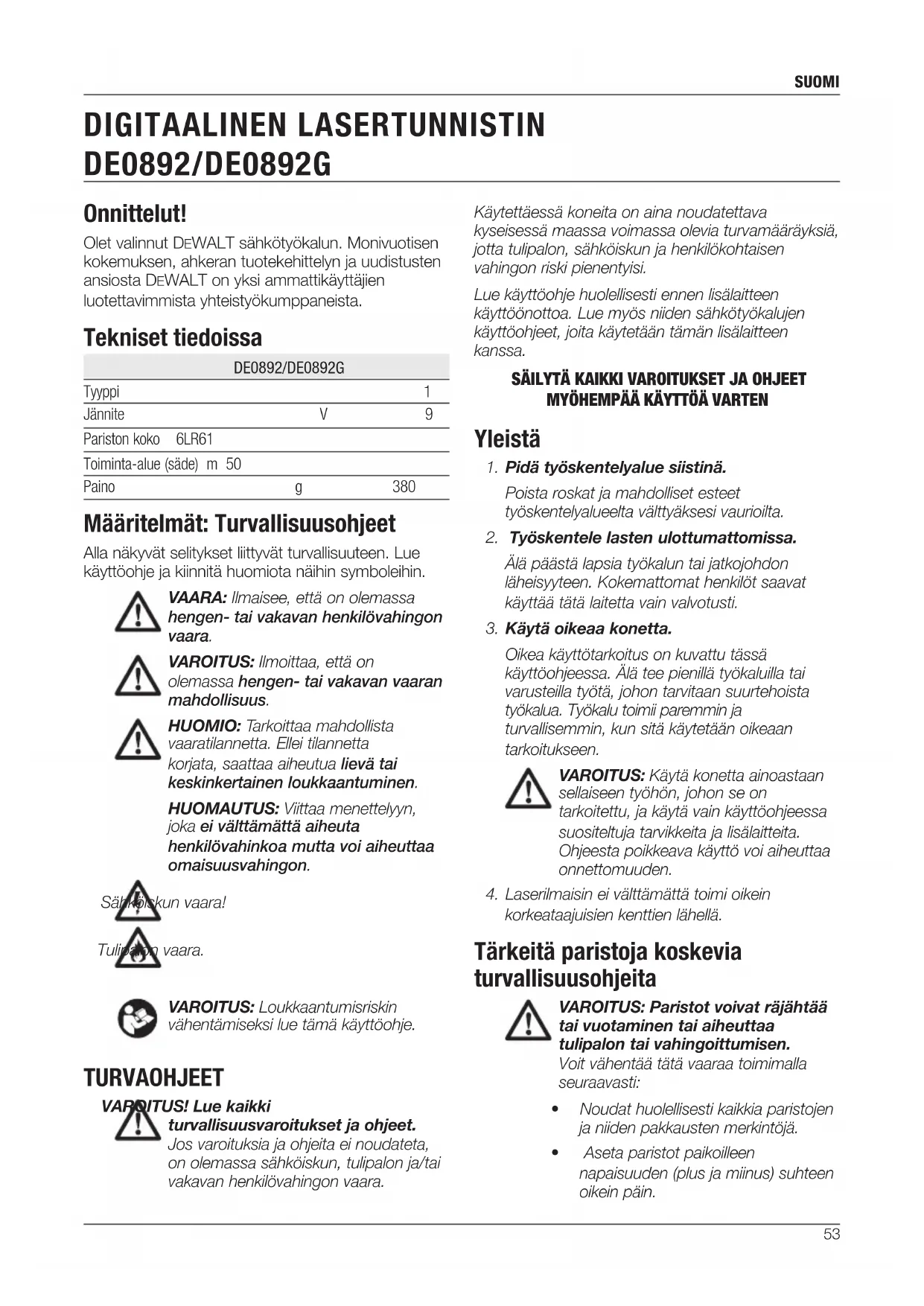

DIGITAALINEN LASERTUNNISTIN DE0892/DE0892G Onnittelut! Olet valinnut DeWALT sähkötyökalun. Monivuotisen kokemuksen, ahkeran tuotekehittelyn ja uudistusten ansiosta DeWALT on yksi ammattikäyttäjien luotettavimmista yhteistyökumppaneista. Tekniset tiedoissa DE0892/DE0892G Tyyppi 1 Jännite V 9 Pariston koko 6LR61 Toiminta-alue (säde) m 50 Paino g 380 Määritelmät: Turvallisuusohjeet Alla näkyvät selitykset liittyvät turvallisuuteen. Lue käyttöohje ja kiinnitä huomiota näihin symboleihin. VAARA: Ilmaisee, että on olemassa hengen- tai vakavan henkilövahingon vaara. VAROITUS: Ilmoittaa, että on olemassa hengen- tai vakavan vaaran mahdollisuus. HUOMIO: Tarkoittaa mahdollista vaaratilannetta. Ellei tilannetta korjata, saattaa aiheutua lievä tai keskinkertainen loukkaantuminen. HUOMAUTUS: Viittaa menettelyyn, joka ei välttämättä aiheuta henkilövahinkoa mutta voi aiheuttaa omaisuusvahingon. Sähköiskun vaara! Tulipalon vaara. VAROITUS: Loukkaantumisriskin vähentämiseksi lue tämä käyttöohje. TURVAOHJEET VAROITUS! Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Käytettäessä koneita on aina noudatettava kyseisessä maassa voimassa olevia turvamääräyksiä, jotta tulipalon, sähköiskun ja henkilökohtaisen vahingon riski pienentyisi. Lue käyttöohje huolellisesti ennen lisälaitteen käyttöönottoa. Lue myös niiden sähkötyökalujen käyttöohjeet, joita käytetään tämän lisälaitteen kanssa.

1. Pidä työskentelyalue siistinä.

Poista roskat ja mahdolliset esteet työskentelyalueelta välttyäksesi vaurioilta.

2. Työskentele lasten ulottumattomissa.

Älä päästä lapsia työkalun tai jatkojohdon läheisyyteen. Kokemattomat henkilöt saavat käyttää tätä laitetta vain valvotusti.

3. Käytä oikeaa konetta.

Oikea käyttötarkoitus on kuvattu tässä käyttöohjeessa. Älä tee pienillä työkaluilla tai varusteilla työtä, johon tarvitaan suurtehoista työkalua. Työkalu toimii paremmin ja turvallisemmin, kun sitä käytetään oikeaan tarkoitukseen. VAROITUS: Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden.

4. Laserilmaisin ei välttämättä toimi oikein

korkeataajuisien kenttien lähellä. Tärkeitä paristoja koskevia turvallisuusohjeita VAROITUS: Paristot voivat räjähtää tai vuotaminen tai aiheuttaa tulipalon tai vahingoittumisen. Voit vähentää tätä vaaraa toimimalla seuraavasti:

• Noudat huolellisesti kaikkia paristojen ja niiden pakkausten merkintöjä.

• Aseta paristot paikoilleen napaisuuden (plus ja miinus) suhteen oikein päin.SUOMI

• Älä oikosulje paristoja.

• Älä lataa paristoja.

• Älä käytä sekaisin vanhoja ja uusia paristoja. Vaihda kaikki paristot samanaikaisesti uusiin samanmerkkisiin ja -tyyppisiin paristoihin.

• Poista tyhjentyneet paristot heti ja kierrätä ne paikallisten määräysten mukaisesti.

• Älä hävitä paristoja polttamalla.

• Pidä paristot poissa lasten ulottuvilta.

• Jos laite on monta kuukautta käyttämättä, poista paristot laitteesta. Pakkauksen sisältö Pakkauksen sisältö: 1 Digitaalinen lasertunnistin 1 Kiinnike 1 Paristo 1 Käyttöohje

• Tarkista, onko työkalussa, osissa tai tarvikkeissa kuljetusvaurioita.

• Lue tämä käyttöohje huolellisesti ennen laitteen käyttämistä. Kuvaus (kuva [fig.] 1, 2) VAROITUS: Älä koskaan muuta tätä lisävarustetta tai mitään sen osaa. Muutoin voi aiheutua omaisuus- tai henkilövahinkoja. a. Nestekidenäyttö b. Kaiutin c. Paristokotelon kansi d. Merkintäurat e. Virtapainike f. Voimakkuuden säädin g. Tarkkuuspainike h. Magneetit

j. Kiinnittimen salpa k. Raiteet l. Kisko m. Salpa n. Salpareikä o. Kiinnitinnuppi Ilmaisin aktivoi merkkivalot nestekidenäytössä (a) ja äänimerkit kaiuttimen (b) kautta ilmoittaakseen lasersäteen sijainnin. DeWALT digitaalista laserilmaisinta voidaan käyttää ilmaisimen kiinnittimen kanssa tai sitä ilman. Kiinnittimen kanssa käytettynä ilmaisin voidaan asettaa tasovarteen, varteen, tappeen tai pylvääseen.

DeWALT digitaalinen laserilmaisin auttaa määrittämään lasersäteen sijainnin kirkkaassa valaistuksessa tai pitkillä välimatkoilla. Ilmaisinta voidaan käyttää sekä sisä- että ulkotiloissa, kun lasersäteen näkeminen on vaikeaa. Ilmaisin on suunniteltu käytettäväksi yksinomaan DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line)- laserin ja muiden yhteensopivien DeWALT-laserien kanssa. Sitä ei ole tarkoitettu käytettäväksi pyörivien laserien kanssa. ÄLÄ käytä kosteissa olosuhteissa tai jos laitteen lähellä on syttyviä nesteitä tai kaasuja. Digitaalinen laserilmaisin on ammattimainen sähkötyökalu. ÄLÄ anna lasten koskea lisävarusteeseen tai laseriin. Kokemattomat henkilöt saavat käyttää tätä laseria vain valvotusti.

KOKOAMINEN JA SÄÄTÄMINEN

VAROITUS: Lue myös niiden sähkötyökalujen käyttöohjeet, joita käytetään tämän lisälaitteen kanssa. Paristot (kuva 1) Digitaalinen laserilmaisin toimii 9-voltin akulla. Asenna pakkauksen akku nostamalla paristokotelon kansi (c). Aseta 9-voltin akku koteloon kuvakkeen mukaisesti. Ilmaisimen ohjaimet (kuva 1) Ilmaisinta hallitaan virtapainikkeella (e) ja äänenvoimakkuuden painikkeella (f). Kun virtapainiketta painetaan kerran, ilmaisin kytketään päälle. Anturi-ikkunan yläosaan tulee näkyviin ON-kuvake ja äänenvoimakkuuden kuvake.SUOMI

DeWALT digitaalisessa laserilmaisimessa on automaattinen sammutustoiminto. Jos lasersäde ei kohdistu ilmaisimen ikkunaan, tai jos mitään painiketta ei paineta, ilmaisin sammuu automaattisesti noin 5 minuutissa. Kytke äänimerkki pois päältä painamalla painiketta uudelleen. Äänenvoimakkuuden kuvake häviää tällöin näytöstä. Ilmaisin toimii pienellä tarkkuusasetuksella (kuvake tulee näkyviin vasempaan alakulmaan). Paina tarkkuuspainiketta (g) (-painikkeita) kerran muuttaaksesi laajaa tarkkuusasetusta (kuvake tulee näkyviin oikeaan alakulmaan). Tarkkuus Ilmaisimessa on kaksi tarkkuusasetusta, laaja ja pieni. Laajassa asetuksessa ilmaisin tarjoaa laajemman toleranssin osoittaessaan ilmaisimen olevan säteen tasolla. Pienessä asetuksessa toleranssi on pienempi tarkemman tason saavuttamiseksi. Tarkimmat tulokset saavutetaan, kun aloitat käyttämällä laajaa asetusta ja käytät lopuksi pientä asetusta. Magneetit Magneetit (h) mahdollistavat ilmaisimen asentamisen metallikehyksiin kattoon asennuksen aikana. TOIMINTA Käyttöohjeet VAROITUS:

• Noudata aina turvaohjeita ja määräyksiä.

• Poista näyttöjä suojaava teippi ja hävitä se ennen laitteen ensimmäistä käyttöä. Ilmaisimen toiminta (kuva 1)

1. Aseta laser paikoilleen.

2. Kytke ilmaisin päälle painamalla

3. Aseta ilmaisin siten, että anturi-ikkuna (i)

osoittaa lasersäteeseen. Siirrä ilmaisinta ylös- tai alaspäin säteen käyttöalueella, kunnes ilmaisin on keskitetty. Katso lisätietoa näytön merkkivaloista ja äänimerkeistä taulukosta Merkkivalot. MERKKIVALOT Tason yläpuolella Hiukan tason yläpuolella Oikealla tasolla Hiukan tason alapuolella Tason alapuolella äänimerkit nopea äänimerkki nopea äänimerkki tasainen äänimerkki hidas äänimerkki hidas äänimerkki näytön kuvakkeet

4. Merkitse lasersäteen asema tarkasti

merkintäkoloja (d) käyttäen. Tasovarteen asentaminen (kuva 1, 2)

1. Kiinnitä ilmaisin tasovarteen kiinnittämällä ensin

ilmaisin kiinnittimeen painamalla kiinnittimen lukitsin (j) paikoilleen. Liu’uta kiinnittimen urat (k) ilmaisimen ohjaimen (l) ympäri, kunnes kiinnittimen lukitsin (m) asettuu ilmaisimessa olevaan kiinnitysreikään (n).

2. Avaa kiinnittimen leuat kääntämällä kiinnittimen

nuppia (o) vastapäivään.

3. Aseta ilmaisin vaaditulle korkeudelle ja

käännä kiinnittimen nuppia vastapäivään sen kiinnittämiseksi varteen.

4. Säädä korkeutta löysäämällä hiukan kiinnitintä,

aseta uudelleen paikoilleen ja kiristä. KUNNOSSAPITO Lisälaite on suunniteltu käytettäväksi pitkän aikaa mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan toiminnan. Ilmaisimen huolto Paristoja lukuun ottamatta digitaalisessa laserilmaisimessa ei ole huollettavissa olevia osia. Älä pura yksikköä. Valtuuttamaton laserilmaisimen käsittely mitätöi kaikki takuut. Ilmaisimen puhdistus ja säilytysSUOMI

• Lika ja rasva voidaan poistaa ilmaisimen ulkopuolelta kankaalla tai pehmeällä, ei-metallisella harjalla.

• DeWALT digitaalinen laserilmaisin on vedenkestävä, mutta sitä ei saa upottaa veteen. Älä kaada vettä yksikön päälle tai upota sitä veden alle.

• Paras säilytyspaikka on kuiva ja viileä paikka— suojaa laite suoralta auringonvalolta ja liialliselta lämmöltä tai kylmyydeltä. Ilmaisimen vianmääritys

ILMAISIN EI KYTKEYDY PÄÄLLE

• Paina ja vapauta virtapainike.

• Tarkista, että akku on paikoillaan ja oikeassa asennossa.

• Jos ilmaisin on erittäin kylmä, anna sen lämmetä lämpimässä tilassa.

• Vaihda 9-voltin akku. Kytke laite päälle.

• Jos ilmaisin ei vieläkään kytkeydy päälle, vie ilmaisin DeWALT-huoltopalveluun.

ILMAISIMEN KAIUTTIMESTA EI KUULU MITÄÄN

• Varmista, että ilmaisin on kytketty päälle.

• Paina äänenvoimakkuuden painiketta Se kytkeytyy päälle ja pois päältä.

• Varmista, että laser on kytketty päälle ja että siitä tulee lasersäde.

• Jos ilmaisimesta ei vieläkään kuulu ääntä, vie se DeWALT-huoltopalveluun.

• DeWALT digitaalinen laserilmaisin on suunniteltu toimimaan vain DW088, DW089, DW0811, DW0822, DW0851 DCE088R/G; DCE089R/G; DCE0811R/G (Line)-laserien ja joidenkin muiden yhteensopivien laserien kanssa.

• Jos ilmaisin on erittäin kylmä, anna sen lämmetä lämpimässä tilassa.

• Jos nestekidenäyttö ei vieläkään kytkeydy päälle, vie ilmaisin DeWALT-huoltopalveluun.

• Kun ympäristön valo on erittäin kirkas, ilmaisin voi antaa virheellisen tasoilmoituksen.

• Aseta ilmaisin pois kirkkaasta valosta tai aseta anturi-ikkuna (i) varjoon normaalin toiminnan palauttamiseksi. Ympäristön suojeleminen Toimita tämä laite kierrätykseen. Tätä tuotetta ei saa hävittää kotitalousjätteen mukana. Jos DeWALT-tuote on tullut elinkaarensa päähän tai jos et enää tarvitse sitä, älä hävitä sitä kotitalousjätteenä. Toimita se kierrätykseen. Kierrätykseen toimitetut käytetyt tuotteet ja pakkaus voidaan käyttää uudelleen. Tämä suojelee ympäristöä ja vähentää raaka-aineiden tarvetta. Paikallisissa määräyksissä voidaan edellyttää, että sähkölaitteet on toimitettava kierrätysasemalle tai jälleenmyyjälle, jolta ostit uuden tuotteen. DeWALT kierrättää DeWALT-tuotteet, kun ne ovat tulleet elinkaarensa päähän. Voit käyttää tätä palvelua palauttamalla tuotteen valtuutettuun huoltokorjaamoon. Se toimitetaan sieltä meille. Saat lähimmän valtuutetun DeWALT-huoltokorjaamon tiedot ottamalla yhteyden lähimpään DeWALT- toimipisteeseen. Yhteystiedot ovat tässä käyttöohjeessa. Luettelo valtuutetuista DeWALT- huoltokorjaamoista ja myynnin jälkeisestä palvelusta on Internet-sivustossa www.2helpU.com. Akkua Hävitä paristot ympäristöystävällisellä tavalla. Tarkista ympäristöystävällinen paristojen hävitystapa paikalliselta viranomaiselta.SUOMI
