MANUAL DE UTILIZADOR DW080LGS DEWALT

Vaya a www.DeWALT.com para obter informações sobre garantia.

Contenu

• Informação sobre o laser
• Segurança do usuário
• Baterias e alimentação
• Dicas de operação
• Como ligar o laser
• Verificando a calibração
• Uso do laser
• Controlando o laser remotamente
• Acessórios
• Manutenção
• Resolução de Problemas
• Manutenção e Reparos
• Especificações

Informação sobre o laser

O Laser Rotativo Sem Fio DW080LRS/LGS é um produto a laser da CLASSE 3R e está em conformidade com as normas 21 CFR 1040.10 e 1040.11, exceto para divergências relativas à nota para laser N° 50, datada de 24 de junho de 2007.

Em conformidade com a UL STDS 61010-1 e 2595

Em conformidade com a IEC 60825-1:2014

Declaração de conformidade do fornecedor

47 CFR § 2,1077 informações de conformidade

Parte responsável – informações de contato dos Estados

Unidos

DEWALT

701 East Joppa Road

Esses equipamentos estão em conformidade com a Parte 15 dos Regulamentos da Comissão Federal de Comunicações dos EUA (FCC). A operação deste aparelho está sujeita às duas condições a seguir: (1) este dispositivo não pode causar interferência prejudicial, e (2) este dispositivo deve aceitar qualquer interferência recebida, inclusive interferências que possam resultar em operação indesejada.

OBSERVAÇÃO: Este equipamento foi testado e classificado como em consonância com os limites para dispositivos digitais da Classe B, de acordo com a Parte 15 das regras da FCC. Esses limites são projetados para oferecer proteção razoável contra interferências prejudiciais em instalações residenciais. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nas radiocomunicações. No entanto, não há nenhuma garantia de que não ocorrerão interferências em uma instalação específica. Se este equipamento causar interferências prejudiciais à recepção de rádio ou televisão, o que pode ser determinado desligando ou ligando o equipamento, recomenda-se que o usuário tente corrigir a interferência por meio de uma ou mais das seguintes medidas:

• Redirecionar a antenna receptora ou mudá-la de lugar.
• Aumentar a distância entre o equipamento e o receptor.
• Conectar o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
• Consultar o revendedor ou um técnico experiente de rádio/TV para obter ajuda.

Avisos da Industry Canada (IC), Canadá

O circuito digital da Classe B deste dispositivo está em conformidade com o ICES-003 canadense. Este dispositivo está em conformidade com as normas RSS de isenção de licença da Industry Canada. A operação deste aparelho está sujeita às duas condições a seguir: (1) este dispositivo não pode causar interferência prejudicial, e (2) este dispositivo deve aceitar qualquer interferência recebida, inclusive interferências que possam resultar em operação indesejada do dispositivo.

LEIA TODAS AS INSTRUÇÕES

Segurança do usuário

Orientações de segurança

As definições a seguir descrevem o nível de gravidade de cada alerta. Leia o manual e preste atenção a estes símbolos.

PERIGO: Indica uma situação de risco iminente que, se não for evitada, resultará em morte ou ferimentos graves.

ADVERTÊNCIA: Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em morte ou em ferimentos graves.

CUIDADO: Indica uma situação potencialmente perigosa que, se não for evitada, pode resultar em ferimentos leves ou moderados.

AVISO: Indica uma prática não relacionada a ferimentos pessoais que, se não for evitada, pode acarretar danos à propriedade.

Se você tiver quaisquer dúvidas ou comentários sobre esta ou qualquer ferramenta DEWALT®, acesse www.DEWALT.com.

ADVERTÊNCIA:

Leia e entenda todas as instruções. O não seguimento das instruções contidas neste manual pode resultar em graves ferimentos pessoais. GUARDE ESTAS INSTRUÇÕES

ADVERTÊNCIA:

Exposição à radiação de laser. Não desmonte nem modifique o nível a laser. Não há peças reparáveis pelo usuário no interior do aparelho. Isso pode causar lesões oculares graves.

ADVERTÊNCIA:

Radiação perigosa. O uso de controles, ajustes ou a execução de procedimentos diferentes daqueles especificados neste manual pode resultar em exposição perigosa à radiação.

A etiqueta no seu laser pode conter os seguintes símbolos:

Símbolo Significado
V Volts
mW Milliwatts
	Aviso do laser
nm Comprimento de onda em nanômetros
3R Laser Classe 3R

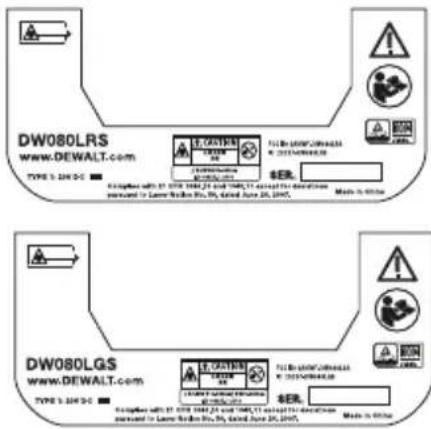

Etiquetas de Advertência

Para sua conveniência e segurança, as seguintes etiquetas estão fixadas no seu laser.

ADVERTÊNCIA: Para reduzir o risco de ferimentos, o usuário deve ler o manual de instruções.

ADVERTÊNCIA: RADIAÇÃO DE LASER. EVITE EXF OCULAR DIRETA AO LASER. Produto a Laser Classe 3R.

• Se o equipamento for utilizado de forma não especificada pelo fabricante, a protecção fornecida pelo equipamento pode ser prejudicada.
• Não opere o laser em atmosferas explosivas, tais como na presença de líquidos inflamáveis, gases ou poeira. Esta ferramenta pode gerar fagulhas que podem provocar a ignição de poeiras ou gases.

• Quando não estiver em uso, armazene o laser fora do alcance de crianças e outras pessoas não treinadas. Lasers tornam-se perigosos quando manipulados por usuários não treinados.

• A manutenção da ferramenta DEVE ser executada apenas por técnicos de manutenção qualificados. A assistência ou manutenção executada por pessoas desqualificadas pode resultar em ferimentos. Para encontrar a assistência técnica DEWALT mais próxima, acesse www.DEWALT.com.

• Não use ferramentas ópticas, como um telescópio ou instrumento de trânsito, para ver o raio laser. Isso pode causar lesões oculares graves.
• Não coloque o laser em uma posição que possa fazer com que qualquer pessoa olhe intencional ou acidentalmente no raio laser. Isso pode causar lesões oculares graves.
• Não posicione o laser próximo de uma superfície refletora que possa refletir o feixe do laser em direção aos olhos de alguém. Isso pode causar lesões oculares graves.
• Desligue o laser quando não estiver em uso. Deixar o laser ligado aumenta o risco de olhar no raio laser.
• Não modifique o laser de modo nenhum. Modificar a ferramenta pode resultar em exposição perigosa à radiação do laser.
• Não opere o laser próximo a crianças ou permita que crianças operem o laser. Isso pode causar lesões oculares graves.
• Não remova nem desfigure as etiquetas de advertência. Se as etiquetas forem removidas, o usuário ou outras pessoas podem se expor acidentalmente à radiação.
• Posicione o laser com segurança em uma superfície nivelada. Se o laser cair, pode haver danos ao laser ou resultar em ferimentos graves.

Segurança Pessoal

• Mantenha-se alerta, concentre-se no que você está fazendo e use o bom senso ao operar um produto a laser. Não use a ferramenta quando estiver cansado ou sob a influência de drogas, álcool ou medicamentos. Um momento de desatenção enquanto opera produtos a laser pode resultar em ferimentos graves.
• Utilize equipamentos de proteção individual adequados, incluindo proteção para os olhos, ao trabalhar em ambientes de construção.

Uso e Cuidados com a Ferramenta

- Não use a ferramenta se o interruptor de acionamento não puder ligar ou desligá-la. Qualquer ferramenta que não possa ser controlada com o interruptor é perigosa e deve ser consortada.

• Quando não estiver em uso, armazene produtos a laser fora do alcance de crianças e não permita que pessoas não familiarizadas com o produto a laser ou com essas instruções operem o produto a laser. Os lasers tornam-se perigosos quando manipulados por usuários não treinados.
• Use somente os acessórios recomendados pelo fabricante para o seu modelo. Acessórios que possam ser adequados para uma ferramenta podem tornar-se perigosos quando usados em outra ferramenta.

Baterias e alimentação

Este laser rotativo DeWALT aceita todas as baterias de íon de lítio DeWALT de 20 volts, mas é construído para melhor resistir a danos por queda quando usado com as seguintes baterias: Todas as baterias de lítio DeWALT de 20 volts e 1,5 Ah e 2 Ah.

O conjunto de conjuntos de baterias não é fornecido completamente carregado. Você precisa usar um carregador DEWALT de 20 volts para carregar o conjunto de conjuntos de baterias antes de poder usar o laser rotativo.

- Certifique-se de ler todas as instruções de segurança antes de usar o seu carregador.

ADVERTÊNCIA:

NÃO tente carregar o conjunto de baterias com quaisquer outros carregadores que não sejam os especificados neste manual. O carregador e o conjunto de baterias foram projetados especificamente para funcionarem em conjunto.

ADVERTÊNCIA:

Siga atentamente todas as instruções e advertências contidas no rótulo e na embalagem da bateria e no Manual de Segurança da Bateria.

1. Insira o conjunto de baterias no carregador, conforme descrito no Manual de Segurança da Bateria.
2. Espere até que o conjunto de baterias esteja completamente carregado.
3. Deslize o conjunto de baterias para fora do carregador.

OBSERVAÇÃO: Ao solicitar conjuntos de baterias de substituição, certifique-se de incluir o número de catálogo e a tensão.

1. Posicione o conjunto de baterias DEWALT de 20V totalmente carregado de forma que o botão de liberação (figura D ①) esteja de costas para você e para a direita.
2. Pressione o botão de liberação (figura ①②) do conjunto de baterias e mantenha-o pressionado.
3. Deslize o conjunto de baterias até o fim no trilho na lateral do laser (figura ①②).
4. Solte o botão do conjunto de baterias.

Removendo o Conjunto de Baterias

1. Pressione o botão de liberação do conjunto de baterias (figura D ①) e mantenha-o pressionado.
2. Deslize o conjunto de baterias para fora do trilho do laser.
3. Solte o botão do conjunto de baterias.
4. Para recarregar o conjunto de baterias, insira-o no carregador, conforme descrito no Manual de Segurança da Bateria.

ADVERTÊNCIA:

As baterias podem explodir ou vazar e provocar ferimentos ou incêndio. Para reduzir esse risco, siga as instruções no Manual de Segurança da Bateria.

• O melhor local de armazenamento é em locais secos e frescos, longe da luz solar direta e protegidos de calor ou frio excessivos.
• O armazenamento por tempo prolongado não prejudicará o conjunto de baterias ou o carregador. Sob condições adequadas, elas podem ser armazenadas por 5 anos ou mais.

GUARDE ESTAS INSTRUÇÕES PARA CONSULTA POSTERIOR

Instalando a bateria de célula de moeda

Uma bateria de célula de moeda já deve estar instalada na parte inferior da unidade de laser (figura③) para que esteja pronta para usar a conexão Bluetooth®, depois de remover o protetor de bateria. Para remover o protector de bateria do novo laser ou substituir a pilha de moedas no futuro, siga estes passos.

1. Com cuidado, vire o laser de cabeça para baixo.

2. Na parte inferior do laser, solte a tampa do compartimento da bateria, que está marcada com 3V CR2430.

3. Retire a tampa do compartimento da bateria e remova a pilha da pilha de moedas.

4. Se o seu laser for novo, retire o protector da bateria (disco redondo) e, em seguida, insira a mesma pilha de moedas.
5. Se o seu laser não é novo, insira uma nova bateria de célula de moeda 3V CR2430 no compartimento da bateria.
6. Coloque cuidadosamente a tampa do compartimento da bateria de volta na posição correta e use os parafusos para prender a tampa no lugar na parte inferior da unidade de laser.

Bluetooth

A MARCA NOMINATIVA E LOGOTIPOS BLUETOOTH® SÃO MARCAS REGISTRADAS DE PROPRIEDADE DA BLUETOOTH SIG, INC. E TODO TIPO DE UTILIZAÇÃO DE TAIS MARCAS PELA DEWALT É FEITA SOB LICENÇA. APPLE E O LOGO DA APPLE SÃO MARCAS REGISTRADAS DA APPLE INC., REGISTRADAS NOS EUA E EM OUTROS PAÍSES. APP STORE É UMA MARCA DE SERVIÇOS DA APPLE INC., REGISTRADAS NOS EUA E OUTROS PAÍSES. GOOGLE PLAY E O LOGO DO GOOGLE PLAY SÃO MARCAS REGISTRADAS DA GOOGLE INC.

Instalando pilhas no controle remoto

Coloque pilhas AAA novas no controle remoto para que você possa usá-locom a unidade de laser.

1. Na parte inferior do controle remoto, levante a trava para abrir a tampa do compartimento das pilhas (figura ①).
2. Insira quatro pilhas AAA novas, de marca conhecida e de alta qualidade, certificando-se de posicionar as extremidades - e + de cada pilha de acordo com o que está marcado no interior do compartimento das pilhas (figura © ②).
3. Empurre a tampa fechada do compartimento da bateria para baixo, até que se encaixe no lugar (figura ③).

Carregando o detector

O detector digital de laser é alimentado por uma bateria de íon de lítio. Para carregar a bateria.

1. Insira a extremidade USB do cabo de carregamento em uma entrada USB (figura ☐ 1).
2. No detector, puxe a tampa da entrada USB (figura E ②) para fora e para o lado.
3. Insira a extremidade Micro USB do cabo de carregamento na entrada Micro USB do Detector (figura ①③).

4. Aguarde até que o detector esteja totalmente carregado. O LED no detector permanecerá vermelho enquanto a bateria estiver carregando (figura F13).

5. Quando o LED no detector ficar verde, remova o cabo de carregamento.

O Selo RBRC®

O Selo RBRC® (Rechargeable Battery Recycling Corporation - Corporação de Reciclagem de Baterias Recarregáveis) nas baterias de níquel-cadmio, níquel-hidreto metálico ou íon de lítio (ou conjuntos de baterias) indica que os custos para reciclar essas baterias (ou conjuntos de baterias) no final de sua vida útil já foram pagos pela DeWALT. Em algumas regiões, é ilegal descartar baterias de níquel-cádmio, níquel-hidreto metálico ou de íon de lítio no lixo ou em fluxo de resíduos sólidos urbanos, e o programa Call 2 Recycle® fornece uma alternativa ambientalmente consciente.

A Call 2 Recycle, Inc., em cooperação com a DeWALT e outros usuários de baterias, estabeleceu o programa nos Estados Unidos e Canadá para facilitar a coleta de baterias gastas de níquel-cádmio, níquel-hidreto metálico ou de ion de lítio. Ajude a proteger nosso meio ambiente e a conservar os recursos naturais devolvendo baterias de níquel-cádmio, níquel-hidreto metálico ou de ion de lítio gastas a um centro de serviços autorizado DeWALT ou ao seu varejista local para reciclagem. Você também pode contatar seu centro de reciclagem local para informações sobre onde entregar a bateria gasta. A RBRC® é uma marca registrada da Call 2 Recycle, Inc.

Dicas de Operação

• Para prolongar a duração da bateria por carga, desligue o laser quando não estiver em uso.
• Para garantir a precisão do seu trabalho, verifique a calibração do laser com frequência. Consulte a seção Calibrando o Laser.
• Antes de tentar usar o laser, assegure-se de que a ferramenta esteja em uma superfície relativamente lisa e segura.
• Marque sempre o centro da linha ou ponto do laser. Se você marcar partes diferentes do feixe em momentos diferentes, você introduzirá um erro em suas medições.
• Para aumentar a distância de trabalho e a precisão, configure o laser no meio de sua área de trabalho.
• Ao fixar a um tripé ou parede, monte o laser fixamente.

• Ao trabalhar em ambientes fechados, uma velocidade lenta da cabeça rotativa produzirá uma linha visivelmente mais brilhante, e uma velocidade da cabeça rotativa mais rápida produzirá uma linha visivelmente sólida.

• Para aumentar a visibilidade do feixe, use óculos de aprimoramento do laser (figura S) e/ou um cartão-alvo de laser (figura R) para ajudar a encontrar o feixe.

• Mudanças extremas de temperatura podem causar movimento ou deslocamento de estruturas de edifícios, tripés metálicos, equipamentos etc., o que pode afetar a precisão. Verifique sua precisão frequentemente enquanto trabalha.
• Se o laser cair ou sofrer um corte brusco, mande verificar o sistema de calibração em um centro de serviço qualificado antes de usar o laser.

Como ligar o laser

1. Insira o conjunto de baterias DEWALT de 20 V totalmente carregado, conforme ilustrado na figura D.
   2 Pressione suavemente o botão de ligar/desligar para LIGAR o laser:

- A luz LED indicadora de alimentação (figura ①③) se iluminará.

- O modo de autonivelamento é ativado automaticamente e a unidade de laser será autonivelada. Uma vez que a unidade de laser estiver nivelada, o feixe girará no sentido horário uma vez a 600RPM.

- 30 seg. depois de pressionar o botão pela última vez, o Modo HI (Altura do instrumento, Anti-Drift) é ativado automaticamente e o LED HI (figura A 2) se iluminará. (Você pode desativar o Modo HI mantendo o botão do Modo de Inclinação pressionado por 2 segundos. O laser emitirá um sinal sonoro duplo e o Modo HI será desligado. OBSERVAÇÃO: quando Modo HI é desativado, o laser não consegue detectar qualquer movimento após a configuração, então a precisão não pode ser garantida.)

1. Pressione (figura A 16) é utilizado para ajustar a velocidade de rotação do raio laser através das suas 4 velocidades predefinidas (150, 300, 600 e 1200 RPM). OBSERVAÇÃO: A precisão é melhor otimizada a 600 RPM ou menos.

2. Para mudar a Direção do raio laser enquanto estiver no modo de autonivelamento, pressione ou (figura A 18 ou 19).

3. Pressione o botão do Modo de Varredura (figura A 17) para definir o laser para varredura no modo 0°, 15°, 45° ou 90°.

4. é usado para fazer a cabeça do laser varrer para a frente e para trás, criando uma linha de laser curta e brilhante. Essa linha curta é muito mais brilhante e mais visível do que quando a unidade está no modo de rotação completa.

5. A direção da zona de varredura pode ser controlada com os botões de seta 📋 e 🔒 (figura Ⓐ 18 ou 19)

6. Se você pressionar o botão do Modo de varredura para LIGAR o Modo de inclinação, a unidade automaticamente engata o Eixo-X. Isso permite que você incline o laser na direção do Eixo X, como indicado pela marca de X na carcaça de rolagem superior.

7. Em alguns casos, pode ser preferível inclinar o laser no eixo Y. A direção no Modo de Inclinação pode ser alternada entre os eixos Y e X pressionando o botão de eixo X-Y (figura 13).

8. Se estiver usando o nivelamento do eixo X, o LED do eixo X (figura ①⑤) acenderá ou, se usar o nivelamento do eixo Y, o LED do eixo Y (figura ②⑭) acenderá.

9. Quando no Modo de inclinação, pressione 📋 ou 🔒 para inclinar a cabeça do laser para cima e para baixo (ajuste o elevadordo raio laser).

10. Cada toque rápido do ou moverá a inclinação em 0,01° (1/16 pol. a 30 pés ou 1,6 mm a 10 m).

11. Se você pressionar e segurar ou entre 2 segundos e 10 segundos, a inclinação se moverá de 0,01% para 0,2%

12. Se você pressionar e segurar 📋 ou 📞 por mais de 10 s, a inclinação se moverá a 0,2% s.

13. Para desligar a unidade de laser, pressione e segure o botão de ligar/desligar por 3 segundos.

14. ANTES de usar o laser para o seu primeiro projeto, siga as instruções para verificar a calibração.

NOTA: Quando pressionar o botão Modo Inclinação de novo, o laser volta para o modo de autonivelamento.

Verificando a calibração

Verificações de calibração de campo devem ser feitas com frequência. Esta seção fornece instruções para realizar verificações de calibração de campo simples do seu Laser Rotativo DEWALT. Verificações de calibração de campo não calibram o laser. Ou seja, essas verificações não corrigem erros no nivelamento ou na capacidade de prumo do laser. Em vez disso, as verificações indicam se o laser está ou não fornecendo um nível e uma linha prumo corretos. Essas verificações não podem substituir a calibração profissional realizada por um centro de serviços DEWALT.

Verificação de calibração de nível (eixo X)

1. Posicione um tripé de forma segura no chão entre dduas paredes que estejam a pelo menos 50 pés de distância. A localização exata do tripé não é crítica.

2. Certifique-se de que a parte superior do tripé esteja minimamente nivelada.

3. O laser irá se autonivelar somente se o topo do tripé estiver dentro de ± 5^ de nível.

4. Se o laser estiver muito fora do nível, ele emitirá um sinal sonoro quando atingir o limite de sua faixa de nivelamento. Nenhum dano será causado ao laser, mas ele não funcionará em uma condição “fora de nível”.

5. Fixe um adaptador para tripé (figura G 1) à unidade de laser. O adaptador pode ser montado na parte inferior para o modo de nivelamento ou na lateral para o modo de prumo.

6. Coloque o laser com o adaptador fixado no tripé e rosqueie o manípulo no tripé, na rosca fêmea do adaptador para tripé.

7. Posicione a unidade de laser com o tripé de forma que o eixo X do laser aponte diretamente para uma das paredes (figura ①).

8. Ligue a unidade de laser e deixe-a se autonivelar.

9. Onde o feixe aparecer na parede esquerda, marque o ponto A, e onde o feixe aparecer na parede direita, marque o ponto B.
10. Gire a unidade de laser em 180° para que o eixo X aponte diretamente para a parede oposta (figura ①②).
11. Deixe a unidade de laser se autonivelar.

Onde o feixe aparecer na parede esquerda, marque o ponto AA e onde o feixe aparecer na parede direita, marque o ponto BB.

Calcule o erro total usando a seguinte equação:

$$ \text { Erro total } = (\mathbf {A} \mathbf {A} - \mathbf {A}) - (\mathbf {B} \mathbf {B} - \mathbf {B}) $$

Se a sua medição do erro total for maior que o erro admissível para a distância correspondente entre as paredes na tabela a seguir, o laser deverá ser levado para manutenção em uma assistência técnica autorizada.

L (distância entre paredes)
Erro admissível

40' (15 m) 3/64 pol. (1,5 mm)

50' (20 m) 1/16 pol. (2 mm)

70' (25 m) 3/32 pol. (2,5 mm)

100' (30 m) 1/8 pol. (3 mm)

Verificação de Calibração de Nível (eixo Y)

Monte um tripé entre duas paredes separadas por pelo menos 50 pés. A localização exata do tripé não é crítica.

Certifique-se de que a parte superior do tripé esteja minimamente nivelada.

• O laser irá se autonivelar somente se o topo do tripé estiver dentro de ± 5" de nível.
• Se o laser estiver muito fora do nível, ele emitirá um sinal sonoro quando atingir o limite de sua faixa de nivelamento. Nenhum dano será causado ao laser, mas ele não funcionará em uma condição “fora de nível”.

Fixe um adaptador para tripé (figura G 1) à unidade de laser. O adaptador pode ser montado na parte inferior para o modo de nivelamento ou na lateral para o modo de prumo.

Coloque o laser com o adaptador fixado no tripé e rosqueie o manipulo roscado no tripé, na rosca fêmea do adaptador para tripé.

Posicione a unidade de laser com o tripé de forma que o eixo Y do laser aponte diretamente para uma das paredes (figura M 1).

Ligue a unidade de laser e deixe-a se autonivelar.

Onde o feixe aparecer na parede esquerda, marque o ponto A, e onde o feixe aparecer na parede direita, marque o ponto B.

Gire a unidade de laser em 180° para que o eixo Y aponte diretamente para a parede oposta (figura M 2).

Deixe a unidade de laser se autonivelar.

Onde o feixe aparecer na parede esquerda, marque o ponto AAe onde o feixe aparecer na parede direita, marque o ponto BB.

Calcule o erro total usando a seguinte equação:

$$ \text { Erro total } = (A A - A) - (B B - B) $$

Se a sua medição do erro total for maior que o erro admissível para a distância correspondente entre as paredes na tabela a seguir, o laser deverá ser levado para manutenção em uma assistência técnica autorizada.

L (distância entre paredes) Erro admissível

40' (15 m) 3/64 pol. (1,5 mm)

50' (20 m) 1/16 pol. (2 mm)

70' (25 m) 3/32 pol. (2,5 mm)

100' (30 m) 1/8 pol. (3 mm)

Verificação de erro de prumo

Execute esta verificação usando uma parede que não seja mais curta do que a parede mais alta para a qual este laser rotativo será usado (figura N).

Usando um prumo padrão como referência, marque a parte superior e inferior de uma parede. (Certifique-se de marcar a parede e não o chão ou o teto).

Posicione o laser rotativo fixamente no chão a aproximadamente 1 m (3 pés) da parede.

Ligue o laser e aponte o ponto para a marca na parte inferior da parede.

Usando a seta ou no controle remoto (figura B 6 ou 7), gire o ponto para cima.

Se o centro do ponto fizer a varredura sobre a marca no topo da parede, o laser está devidamente calibrado.

Uso do laser

Usando o laser em um tripé

1. Posicione o tripé de forma segura e ajuste-o na altura desejada. Certifique-se de que o tripé tem um parafuso roscado de 5/8 pol.-11 para garantir a fixação segura da unidade de laser.

2. Certifique-se de que a parte superior do tripé esteja minimamente nivelada.

3. O laser irá se autonivelar somente se o topo do tripé estiver dentro de ± 5^ de nível.

4. Se o laser estiver muito fora do nível, ele emitirá um sinal sonoro quando atingir o limite de sua faixa de nivelamento. Nenhum dano será causado ao laser, mas ele não funcionará em uma condição “fora de nível”.

5. Fixe um adaptador para tripé (figura ①) na parte inferior da unidade de laser (Figura ②).

6. Coloque o laser com o adaptador fixado no tripé e rosqueie o manípulo roscado no tripé, na rosca fêmea do adaptador para tripé.
7. Ligue o laser para ON e deixe que faça o auto-nivelamento em modo (nível) horizontal (Figura H 1).

8. Se pretende usar o laser em modo vertical (prumo), siga esses passos com o laser ligado em ON:

9. Remova cuidadosamente a unidade laser do tripé.

10. Remova o adaptador de tripé (Figura ①①) em o fundo da unidade de laser (Figura ①②) e o fixe no lado (Figura ①③).
11. Com o laser em uma posição vertical (prumo), fixe a unidade de laser em o tripé (Figura ①④). O Ponto gira até a 6 horas.

12. Pressione RPM para se certificar que o laser está rodando.

13. Ajuste a velocidade de rotação e os controles, conforme desejado (figura P).

Usando o laser no chão

O nível do laser pode ser posicionado diretamente no chão para aplicações de nivelamento e prumo, como paredes estruturais.

1. Coloque o laser em uma superfície relativamente lisa e nivelada, onde não será danificado ou exposto a vibração.
2. Posicione o laser para um ajuste de nivel (figura H 1).
3. Ligue o laser para ON e deixe que faça o auto-nivelamento em modo nível (horizontal).
4. Se pretende usar seu laser em modo de prumo (vertical), gire cuidadosamente o laser até o teclado estar no topo (Figura H 2). O Ponto gira até a 6 horas. Pressione PPM para se certificar que o laser está rodando.
5. Ajuste a velocidade de rotação e os controles, conforme desejado (figura Ⓓ).

OBSERVAÇÃO:

Será mais fácil configurar o laser para aplicações de parede se a velocidade de rotação for ajustada para 0 RPM e se o controle remoto for usado para alinhar o laser com marcas de controle. O controle remoto permite que uma pessoa configure o laser.

Usando o laser com um detector de laser

Como o detector funciona

Alguns kits de laser incluem um detector digital de laser DEWALT. O detector digital de laser da DEWALT ajuda a localizar os feixes de laser emitidos por um laser rotativo em ambientes iluminados ou em longas distâncias.

• O detector poderá ser utilizado em ambientes internos ou externos em que haja dificuldade de se visualizar o raio laser.
• O detector não deve ser usado com lasers não rotativos, mas é compatível com a maioria dos lasers giratórios de feixe vermelho (DW080LRS) e de feixe verde (DW080LGS).
• O detector pode ser definido para indicar a localização do feixe para o 5/64" (2 mm) mais próximo ou o 3/64" (1 mm) mais próximo.

- O detector emite tanto sinais visuais através de janela de exibição (figur ^6 ) quanto sinais de áudio através do alto-falante (figur ^5 ) para indicar a localização do raio laser.

Indicadores do detector
	Acima da gradação	Um pouco acima da gradação	Na gradação	Um pouco abaixo da gradação	Abaixo da gradação
Sinais sonoros	Bipe rápido	Bipe rápido	Som contínuo	Bipe lento	Bipe lento
Ícones da tela

- O detector de raios laser da DEWALT pode ser utilizado com ou sem a braçadeira do detector. Quando utilizado com a braçadeira, o detector pode ser colocado em uma régua, uma alavanca, pino ou poste (figura). Para conectar o detector à braçadeira:

- Empurre o trinco da braçadeira (fig.3).

- Deslize os trilhos na braçadeira (figura) ao redor do trilho na parte traseira do detector (figura11) até que o trinco (figura15) na braçadeira se encaixe no orifício da braçadeira na parte traseira do detector (figura12).

- Gire o manípulo da braçadeira (fig④⑥) no sentido anti-horário para abrir as garras da braçadeira.

- Coloque a braçadeira na haste (figu ^63 2) de modo que o detector esteja posicionado na altura necessária para trabalhar com o laser.

- Gire o manipulo da braçadeira (figura 6) no sentido horário para fixar a braçadeira na haste.

Usando o detector

1. Configure e posicione o laser rotativo que você usará de acordo com as instruções do fabricante. Ligue o laser e verifique se o laser está girando e emitindo um raio laser.

2. Pressione o botão de ligar/desligar uma vez no detector para ligar o detector.

3. Na parte inferior da janela de exibição, veja o símbolo de alto-falante ( gur ^10 ).

- Para diminuir o volume do sinal sonoro, pressione o botão de volume (figur ^4 ); ambos os semicírculos ao lado do ícone de alto-falante ( gu ^10 )irão desaparecer.

- Para desligar o sinal sonoro, pressione o botão de volume (figuraF ④) até que o símbolo de alto-falante desapareça da janela de exibição.

1. No topo da janela de exibição, veja o símbolo do Modo de precisão (figura F 8).

- Indica que o detector fará uma leitura “na gradação” apenas quando o raio laser estiver na gradação ou não mais de 1/25” (1 mm) aacima ou abaixo.

- Para mudar o Modo de precisão para para que o detector faça uma leitura “na gradação” quando o raio laser estiver na gradação ou aprox. 1/8” (3 mm) acima ou abaixo, pressione o botão do modo de precisão (figura③) uma vez. Então (figura⑨) aparece na janela de exibição.

1. Posicione o detector de forma que a janela do detector (figura F 14) esteja voltada para o raio laser produzido pelo laser rotativo (figura 6). Mova o detector para cima ou para baixo dentro da área aproximada do raio até que consiga centralizar o detector.

2. Use as fendas de marcação (figur ^8 ⑦) para marcar com precisão a posição do raio laser.

3. Para desligar o detector.

- No detector, pressione por 3 segundos.

- Se um raio laser rotativo não bater com a janela de detecção do feixe do detector, ou se nenhum botão do detector for pressionado, dentro de 30 minutos o detector se desligará.

Controlando o laser remotamente

Você pode controlar a unidade de laser remotamente de qualquer uma destas 3 maneiras:

• A partir de 50 pés de distância, você pode usar o controle remoto para controlar a unidade de laser (figura 1). Sensores de IV manterão a comunicação entre o controle remoto e a unidade de laser.
• A partir de uma distância de 100', você pode usar o aplicativo DEWALITTool Connect™ no seu n no seu dispositivo Bluetooth para conectar à unidade de laser (figura ②).
• A partir de uma distância de 1100', você pode controlar a unidade de laser usando o aplicativo DEWATdoConnect™ no seu dispositivo Bluetooth para conectar ao detector que está conectado à unidade de laser (figura ③). Você deve pressionar o botão do Detector (figura A ⑥) no laser, a fim de conectar o detector à unidade de laser.

Controlando o laser a até 50pés de distância

O controle remoto do DW080LRS/LGS permite que você opere e ajuste o laser a até 50 pés de distância. A luz LED no controle remoto (figur® ①) indica que um sinal está sendo transmitido da unidade de laser DW080LRS/LGS.

Você pode usar todos os botões do teclado para controlar a unidade de laser. Para DESLIGAR completamente uma unidade de laser DW080LRS/LGS usando o teclado remoto, pressione o botão do eixo XY (figura ^B ⑤) e o botão do Modo de inclinação (figura ^B ②) simultaneamente.

	DESBLOQUEADO em Modo Público	BLOQUEADO em Modo Privado
Descrição Um laser está em Modo Público se não estiver emparelhado com um remoto.		Um laser está em Modo Privado se estiver emparelhado com um remoto.
th	Um remoto está em Modo Público se não estiver emparelhado com um laser.	Um remoto está em Modo Privado se estiver emparelhado com um laser.
Controle Um	Laser Público pode ser controlado por mais do que um Remoto Público (Figura 1).	Um Laser Privado pode ser controlado somente por o Remoto com que está emparelhado (Figura ).
	Um Remoto Público pode controlar mais do que um Laser Público (Figura 2).	Um Remoto Privado pode controlar somente o laser com que está emparelhado (Figura ).
LEDsade	O LED desbloqueado se acende no teclado laser (Figura 1 e 2).	O LED bloqueado no laser se acende (Figura ).
o	O LED bloqueado no remoto NÃO se acende (Figura 1 e 2).	O LED bloqueado no remoto SE ACENDE (Figura ).

Por defeito, a unidade laser não está emparelhada a um remoto (a unidade laser está em modo Público). Os LEDs em a unidade laser e o remoto indicam se estão ou não emparelhados.

Controlando o Laser a até 100' de distância

Você pode usar o recurso Bluetooth® para emparelhar o laser com o aplicativo DEWALT® Tool Connect™ no seu telefone celular e, em seguida, usar seu celular para controlar o laser (figura ① ②).

1. A partir de

egue a aplicação

DEWALT® Tool Connect™ para seu celular e em seguida abra a aplicação.

1. Em o teclado laser, pressione para ligar o laser.
2. Faça o emparelhamento da aplicação DEWALT® Tool Connect™ para o laser via uma conexão Bluetooth®.

Primeiro Emparelhamento Emparelhado anteriormente

1. Em a aplicação DEWALT®Tool ConnectTM, clique em +2. Na lista de tipos de produtos DEWALT, selecione Laser Rotativo.3. Introduza um Nome para o laser rotativo (por exemplo, DW080LRS/LGS).4. Em o teclado laser, pressione e mantenha pressionado durante 3-5 segundos até a conexão Bluetooth® se ligar (o LED azul fica piscando).5. Quando a aplicação listar o número de modelo do laser como estando AO ALCANCE, selecione esse.

Em o teclado laser, pressione para ligar a conexão Bluetooth®.

NOTA:

Se a conexão Bluetooth® não se ligar, substitua a bateria de 20V.

1. Usando o aplicativo DEWALT® Tool Connect™, selecione o tipo de produto (laser rotativo) e emparelhe o seu celular com o DW080LRS/LGS.

2. O aplicativo DEWALT® Tool Connect™ exibirá informações sobre o laser em a Tela Diagnóstico:

3. Se as configurações atuais forem uma das “configurações favoritas” que você salvou para o laser, ele exibirá o nome dessa configuração (por exemplo, Main St - Site 1).

4. Se o laser cair, for danificado, isso enviará mensagens ao aplicativo Tool Connect™ para informá-lo.

5. Se o recurso de rastreamento estiver ligado, o aplicativo informará você sobre onde o laser está e se o laser foi tomado e está agora fora de alcance. (A bateria de célula pequena ativa a função de rastreamento)

6. Seleccione AÇÕES.

7. Se está usando mais do que um laser rotativo e está necessitando de checar qual o laser que está emparelhado com a aplicação, pressione em o botão Identificar no fundo da tela. Em o laser emparelhado, o LED azul ao lado de fica piscando.

8. Se necessitar, você pode ativar, desativar ou desemparelhar o laser.

9. Seleccione Controle Rotativo para mudar a configuração do laser rotativo.

10. Quando RPM estiver selecionado, escolha a velocidade de rotação (150, 300, 600, ou 1200).

11. Seleção 📋 e escolha o ângulo de rotação (0, 15, 45, 90 ou 360) e a direção de rotação (ou).

12. Seleção e escolha a Definição de Inclinação, Definição de Eixo (X ou Y), Configuração de Inclinação (% ou graus), # graus ou %.

13. Use seu celular para controlar o laser.

14. Quando estiver pronto, ligue o laser a partir da tela Diagnóstico.

Controlando o laser a até 1100' de distância

Se pode usar a capacidade Bluetooth para emparelhar o Detetor DW0743DR (Laser vermelho) ou DW0743DG (Laser verde) com a aplicação DWALT Tool Connect™ em seu celular e em seguida use seu celular para controlar o laser (Figura 3).

1. A partir da Google Play o aplicativo DeWALFTool Connect™ no seu celular

2. No teclado do laser, pressione para ligar o laser.

3. Em o teclado laser, veja se o LED azul ao lado de está aceso. Se o LED estiver aceso, o laser está provavelmente emparelhado com outro aparelho celular. Você vai ter que desemparelhar o laser do outro aparelho celular antes de poder emparelhar com a aplicação DEWAEITool Connect™

4. Faça o emparelhamento da aplicação DEWATFol Connect™ ao laser via uma conexão Bluetooth

Primeiro Emparelhamento Emparelhado anteriormente

1. Em a aplicação DWALT Tool ConnectTM, clique em.2. Na lista de tipos de produtos DEWALT, selecione Laser Rotativo.3. Introduza um Nome para o laser rotativo (por exemplo, DW080LRS/LGS).4. Em o teclado laser, pressione e mantenha pressionado durante 3-5 segundos até a conexão Bluetoothse ligar (o LED azul fica piscando).5. Quando a aplicação listar o número de modelo do laser como estando AO ALCANCE, selecione esse.

Em o teclado laser, pressionar para ligar a conexão Bluetooth O LED azul se acende.

NOTA:

Se a conexão Bluetoothnão se ligar, substitua a bateria DEWALT 20V.

1. Em o teclado laser, pressional (figua 6) para ligar a conexão ao detetor.

2. Em a aplicação DEWALITool Connect™, pressione Adicionar um detetor.

3. Introduza um Nome para o detetor e pressione Connect.

4. Ligue o detetor e em seguida pression para ligar a conexão Bluetooth

5. O aplicativo DEWALTool Connect™ exibirá informações sobre o laser em a Tela Diagnóstico:

6. Se as configurações atuais forem uma das “configurações favoritas” que você salvou para o laser, ele exibirá o nome dessa configuração (por exemplo, Main St - Site 3).

7. Se o laser cair ou for danificado, ele irá enviar mensagens para o aplicativo Tool Connect™ para informá-lo.

8. Se o recurso de rastreamento estiver ligado, o aplicativo informará você sobre onde o laser está e se o laser foi tomado e está agora fora de alcance. (A bateria de célula pequena ativa a função de rastreamento).

9. Seleccione AÇÕES.

10. Se está usando mais do que um laser rotativo e está necessitando de checar qual o laser que está emparelhado com a aplicação, pressione em o botão Identificar no fundo da tela. Em o laser emparelhado, o LED azul ao lado defica piscando.

11. Se necessitar, você pode ativar, desativar ou desemparelhar o laser.

12. Seleccione Controle Rotativo para mudar a configuração do laser rotativo.

13. Quando estiver selecionado, escolha a velocidade de rotação (150, 300, 600, ou 1200).

14. Seleccione e escolha o ângulo de rotação (0, 15, 45, 90 ou 360) e a direção de rotação (ou).

15. Seleção e escolha a Definição de Inclinação, Definição de Eixo (X or Y), Configuração de Inclinação (% ou graus), # graus ou %.

16. Use seu celular para controlar o laser.

17. Quando estiver pronto, ligue o laser a partir da tela Diagnóstico.

Desemparelhando o Detetor da Aplicação

Para desemparelhar a conexão do Detetor para a aplicação da DeWALT® Tool Connect™ e emparelhar de novo a aplicação com a unidade laser, siga os passos seguintes.

1. Em a aplicação DEWALT® Tool Connect™, desemparelhe a conexão do detetor em a Tela Diagnóstico.
2. Desligue o detetor.
3. Em o teclado laser, pressione (figura A 6) para desligar a conexão com o detetor. Quando o detetor ficar desemparelhado do laser, o laser vai voltar automaticamente a ser emparelhado com a aplicação DEWALT® Tool Connect™.
   4 Se certifique se a unidade laser está emparelhada com a aplicação. Em a tela AÇÕES selecione o botão Identificar em o fundo da tela. O LED azul fica piscando em a unidade laser emparelhada.
   5 Depois, se pretende desemparelhar o laser da aplicação DEWALT® Tool Connect™ pode desemparelhar a partir da tela Ações.

Acessórios

Os acessórios recomendados para uso com a sua ferramenta estão disponíveis para compra no centro de serviços local de fábrica.

ADVERTÊNCIA:

Como os acessórios, que não sejam aqueles oferecidos pela DEWALT, não foram testados com este produto, o uso desses acessórios com este laser pode ser perigoso. Para reduzir o risco de lesão, use apenas acessórios DEWALT ^® que são recomendados para uso com este laser rotativo.

Se você precisar de assistência na localização de qualquer acessório, visite nosso site: wwwDEWALT.com

Suporte de montagem

Alguns kits de laser incluem um suporte de montagem, que pode ser usado para fixar a ferramenta em uma grade no tetograde para auxiliar na instalação de um teto acústico. Siga as instruções abaixo para usar o suporte de parede.

CUIDADO:

Antes de xar o nível do laser no rasto da parede ou no ângulo do teto, certi que-se de que a esteira ou o ângulo estejam bem seguros.

1. Coloque o laser na base de montagem (figura ⑤) alinhando os orifícios de parafuso de 5/8-11 no adaptador para tripé (figura ⑥ ①) encaixado na parte inferior do laser no orifício (figura ⑦ ⑥) na base de montagem.
2. Gire o botão de montagem (figura Ⓟ 3) para prender o laser.
3. Com a régua do suporte (figura P 7) de frente para você, solte o manípulo de bloqueio da braçadeira (figura P 8) para abrir as garras de fixação.
4. Posicione as garras de fixação em torno do trilho da parede ou do ângulo do teto e aperte o manipulo de bloqueio da braçadeira de montagem na parede (figura ⑤⑧) para fechar as garras de fixação no trilho. Certifique-se de que o manipulo de bloqueio da braçadeira de montagem na parede esteja bem apertado antes de continuar.

CUIDADO:

Sempre use um suspensor de teto de arame ou material equivalente, além do manipulo de bloqueio da braçadeira de montagem na parede, para ajudar a proteger o nível a laser durante a montagem na parede. Passe o o pela alça do nível a laser. NÃO rosqueie o o através da gaiola protetora de metal. Além disso, parafusos podem ser usados para xar o suporte de parede diretamente na parede como um reforço. Furos de parafuso (figura ⑨) estão localizados no topo do suporte.

1. Usando o manípulo da nivelamento da base (figura Ⓓ ②), aproxime uma posição nivelada a partir da parede.
2. A ferramenta pode ser ajustada para cima e para baixo até a altura de deslocamento desejada para o trabalho. Enquanto apoia a base de montagem, solte o manípulo de bloqueio no lado esquerdo do suporte (figura ①).

Vire o manípulo de ajuste no lado direito do suporte (figura P 4) para mover o nível a laser para cima e para baixo para ajustar sua altura. Use a régua (figura P 7) para localizar a sua marca.

OBSERVAÇÃO: Pode ser útil ligar a ferramenta e girar a cabeça rotativa de modo que ela coloque um ponto em uma das réguas do laser. O cartão-alvo DEWALT está marcado com 1–1/2 pol. (38 mm); portanto, pode ser mais fácil definir o deslocamento do laser para 1–1/2 pol. (38 mm) abaixo do trilho.

Depois de posicionar o laser na altura desejada, aperte o manípulo de bloqueio (figura P 1) para manter essa posição.

Barra de nivelamento de construção

PERIGO:

NUNCA tente usar uma barra de nivelamento em uma tempestade ou perto de fios elétricos pendurados. Morte ferimentos pessoais graves ocorrerão.

Alguns kits de laser incluem uma barra de nivelamento. A barra de nivelamento DEWALT é marcada com escalas de medição em ambos os lados e é formada por seções telescópicas. Um botão de mola aciona uma trava para manter a barra de nivelamento em vários comprimentos.

A frente da barra de nivelamento tem a régua começando na parte inferior. Use isso para medir a partir do zero ao classificar ou nivelar trabalhos.

A parte de trás da barra de nivelamento é projetada para medir a altura de tetos, vigas etc. Estenda completamente a seção superior da barra até que o botão trave na seção anterior. Estenda essa seção até que ela trave na seção adjacente ou até que a barra de nivelamento toque o teto ou a viga. A altura é lida onde a última seção estendida sai da seção inferior anterior, como mostrado na (figura Q)

Cartão-alvo

Alguns kits de laser incluem um cartão-alvo de laser para auxiliar na localização e marcação do raio laser (figura R). O cartão-alvo aumenta a visibilidade do raio laser à medida que ele atravessa o cartão. O cartão é marcado com escalas padrão e métricas. O raio laser passa pelo plástico vermelho e se reflete na fita reflexiva no verso. O ímã na parte superior do cartão é projetado para manter o cartão-alvo no teto ou nos parafusos de aço para determinar as posições de nível e de prumo. Para um melhor desempenho ao usar o cartão-alvo, o logotipo DEWALT deve estar voltado para você.

Óculos de aprimoramento do laser

Alguns kits de laser incluem óculos de aprimoramento do laser (figura s). Esses óculos melhoram a visibilidade do raio laser em condições de iluminação brilhante ou em longas distâncias quando o laser é utilizado para aplicações interiores. Esses óculos não são necessários para operar o laser.

CUIDADO:

Esses óculos não são óculos de segurança aprovados pela ANSI e não devem ser usados enquanto estiver operando outras ferramentas. Esses óculos não evitam que o raio laser entre nos seus olhos.

CUIDADO:

Para reduzir o risco de ferimentos graves, nunca olhe diretamente para o raio laser, com ou sem esses óculos.

Manutenção

Limpeza e armazenamento do laser

• Sob algumas condições, a lente de vidro pode acumular sujeira ou detritos. Isso afetará a qualidade do feixe e sua faixa de operação. A lente deve ser limpa com um cotonete umedecido com água.
• O protetor flexível de borracha pode ser limpo com um pano sem fiapos e úmido, como um pano de algodão. USE SOMENTE ÁGUA - NÃO use produtos de limpeza ou solventes. Deixe a unidade secar ao ar antes de armazená-la.

• Para manter a precisão do seu trabalho, verifique a calibração do laser com frequência. Consulte a seção Verificando a calibração.

• As verificações de calibração e outros reparos de manutenção podem ser realizados pelas assistências técnicas da DEWALT. Duas verificações de calibração gratuitas estão inclusas no Contrato de Assistência Gratuita de um Ano da DEWALT.

• Quando o laser não estiver em uso, armazene-o na caixa do kit fornecida.
• Não armazene seu laser na caixa do kit se ele estiver molhado. Seque as peças externas com um pano macio e seco e deixe o laser secar ao ar.
• Não armazene seu laser em temperaturas abaixo de 0°F (-18°C) ou acima de 105°F (41°C).

ADVERTÊNCIA:

Nunca use solventes ou outros produtos químicos agressivos para limpar as peças não metálicas da ferramenta. Esses produtos químicos podem enfraquecer os materiais usados nessas peças. Use um pano umedecido apenas com água e sabão neutro. Nunca deixe vazar qualquer líquido para dentro da unidade. Nunca imerja nenhum peça da unidade em líquido. Nunca use ar comprimido para limpar o laser.

Limpeza e armazenamento do detector

• Sujeira e graxa podem ser removidos da parte externa do detector usando um pano ou escova macia não metálica.
• O Detector Digital de Laser DEWALT é à prova d'água. Se você deixar o detector cair em lama, concreto úmido ou substância similar, simplesmente limpe o detector usando uma mangueira. Não use água pressurizada (por ex., de uma lavadora de alta pressão).
• O melhor local de armazenamento é em locais secos e frescos, longe da luz solar direta e protegidos de calor ou frio excessivos.

Resolução de Problemas

Solução de problemas do laser

Altura do alerta do instrumento

O DW080LRS/LGS possui um recurso de alarme integrado que alerta o operador se a unidade for perturbada depois que a unidade tiver sido autonivelada. A unidade de laser irá parar de girar, a luz indicadora LED do painel de controle piscará e o sinal sonoro será emitido.

Reinicie a unidade de laser para que você possa continuar a usá-la:

1. Pressione o botão de ligar/desligar por 3 segundos para desligar o laser. ⏻ O LED indicador de alimentação se apagará.
2. Pressione o botão de ligar/desligar para ligar o laser er novamente.

Solução de problemas do detector

O detector não liga

1. Certifique-se de que a bateria de íons de lítio está carregada.
   2 Se o detector estiver muito frio, deixe-o aquecer em uma área aquecida.
2. Aperte o botão de ligar/desligar (figura ⑤①) para ligar o detector.
3. Se ainda assim o detector não ligar, leve-o para a assistência técnica da DEWALT.

O detector não emite nenhum som

1. Certifique-se de que o detector está ligado.
2. Pressione o botão de volume (figura F 4). Ele mudará de alto para baixo e para mudo. Certifique-se de que o símbolo de alto-falante aparece com dois semicírculos (figura F 10).
3. Verifique se o laser rotativo está girando e que está emitindo um raio laser.
4. Se o detector ainda assim não produzir nenhum som, leve-o para a assistência técnica da DEWALT.

O detector emite som mas não há exibição

1. Se o detector estiver muito frio, deixe-o aquecer em uma área aquecida.
2. Se ainda assim a janela da tela de LCD não funcionar, leve o detector para a assistência técnica da DEWALT.

Manutenção e reparos

Manutenção do laser

Observação: Desmontar o nível a laser anulará todas as garantias do produto.

Para garantir a SEGURANÇA e a CONFIABILIDADE do produto, os reparos, manutenção e ajustes devem ser realizados por assistências técnicas autorizadas. A assistência ou manutenção executada por pessoas desqualificadas pode resultar em ferimentos. Para localizar a assistência técnica DeWalt mais próxima, acesse www.DEWALT.com.

Manutenção do detector

Exceto para as baterias, não existem peças passíveis de manutenção no detector digital de raios laser. Não desmonte o aparelho. Adulterações não autorizadas no detector de raios laser anularão todas as garantias.

Especificações do laser

	DW080LRS DW080LGS
Comprimento de onda do laser	630-680nm 515-530	nm630-680 nm
Alimentação do laser/Classe	≤ 5mw /CLASSE 3R
Velocidade de rotação	150, 300, 600, 1200 RPM
Faixa de autonivelamento	± 5°
Faixa visível em ambiente interno	200' (60 m) de diâmetro 250' (80 m) de diâmetro
Faixa com detector 2000' (600 m) de diâmetro
Precisão de nivelamento a 600 RPM*	± 1/16 pol. por 100 pés(± 1,5 mm por 30 m)
Fonte de alimentação	Baterias DEWALT de 20 V
Temperatura de serviço	14 °F – 122 °F(-10 °C – 50 °C)
Temperatura de armazenamento	-4 °F a 158 °F(-20 °C a 70 °C)
Ambiental Resistência a água e poeira grau IP67
* Condições ambientes padrão por MIL-STD-810G.

Especificações do detector

	DW0743RS & DW0743RG
Precisão - Alta ± 1 mm a 30 m
Precisão - Baixa ± 2 mm a 30 m
Fonte de Alimentação Micro USB de 5 VCC
Ambiental Resistência a água e poeira grau IP54

Registro on-line

Obrigado pela sua compra. Registre seu produto agora para:

• GARANTIA DE MANUTENÇÃO: Registrar seu produto o ajudará a obter um serviço de garantia mais eficiente caso haja algum problema com seu produto.
• CONFIRMAÇÃO DE PROPRIEDADE: Em caso de perda de seguro, como incêndio, enchente ou roubo, o seu registro de propriedade servirá como comprovação de compra do produto.
• PARA SUA SEGURANÇA: Registrar seu produto nos permitirá entrar em contato com você caso seja necessária uma notificação de segurança de acordo com o Ato Federal de Segurança do Consumidor (Federal Consumer Safety Act) dos EUA.

Registre seu produto online no site www.dewalt.com/register.

Garantia

Acesse www.DEWALT.com para obter as informações de garantia mais recentes.

Notes:

DEWALT®

© 2019 DEWALT

701 East Joppa Road
