Caractéristiques techniques	Pompe centrifuge, débit maximum de 2 m³/h, pression maximale de 3 bar, puissance de 0,75 kW.
Utilisation	Conçue pour le pompage d'eau claire, idéale pour l'irrigation, le drainage et l'approvisionnement en eau.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer les filtres et contrôler les joints d'étanchéité.
Sécurité	Éviter le fonctionnement à sec, respecter les normes électriques, utiliser des protections adéquates.
Informations générales	Dimensions compactes, poids léger, garantie de 2 ans, service après-vente disponible.

FOIRE AUX QUESTIONS - Tiper 2 ESPA

Comment installer la pompe ESPA Tiper 2 ?

Pour installer la pompe ESPA Tiper 2, commencez par choisir un emplacement stable et bien ventilé. Assurez-vous que les raccords sont bien serrés et que la pompe est connectée à une source d'alimentation appropriée. Consultez le manuel d'utilisation pour des instructions détaillées.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord que la pompe est correctement branchée et que l'alimentation électrique est fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si tout semble en ordre, consultez le manuel pour les procédures de dépannage.

Comment nettoyer la pompe ESPA Tiper 2 ?

Pour nettoyer la pompe, débranchez-la d'abord et retirez tous les résidus visibles. Utilisez un chiffon humide pour essuyer l'extérieur et assurez-vous que les filtres sont dégagés. Pour un nettoyage plus approfondi, suivez les instructions du manuel.

Que faire si la pompe fait du bruit ?

Un bruit excessif peut indiquer un problème. Vérifiez si la pompe est installée sur une surface stable et qu'elle n'est pas déséquilibrée. Assurez-vous également qu'il n'y a pas d'obstruction dans les conduites. Si le problème persiste, contactez le service client.

Comment vérifier le niveau d'eau dans la pompe ?

Pour vérifier le niveau d'eau, consultez le tuyau de refoulement ou le réservoir associé à la pompe. Assurez-vous que l'eau est suffisamment présente pour éviter le fonctionnement à sec, ce qui pourrait endommager la pompe.

La pompe fonctionne mais la pression est faible, que faire ?

Si la pression est faible, vérifiez les filtres et les conduites pour déceler d'éventuelles obstructions. Assurez-vous également que la pompe est bien dimensionnée pour votre système. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI Tiper 2 ESPA

Manuel d’instructions ............................. (Traduction de l'original en espagnol)

Nous déclarons, sous notre responsabilité, que les produits figurant dans ce manuel sont conformes aux directives et normes suivantes: - Directive Sécurité Machines 2006/42/CE: Norme EN 809 et à la EN 60204-1 - Directive Compatibilité Electromagnétique 2014/30/UE: Norme EN 61000-6-1 et EN 61000-6-3 - Directive Basse Tension 2014/35/UE: Norme EN 60335-1, EN 60335-2-41 et EN 60335-2-60. - Directive 2009/125/CE (éco conception): Règlement (UE) 2019/1781 moteurs électriques et aux variateurs de vitesse. Norme EN 60034-30. - Directive 2012/19/UE (relative aux déchets d’équipements électriques et électroniques (DEEE)): Norme EN 50419:2006 sur le marquage des équipements électriques et électroniques. - Directive 2011/65/UE(Limitation de l’utilisation des substances dangereuses): Norme EN 50581

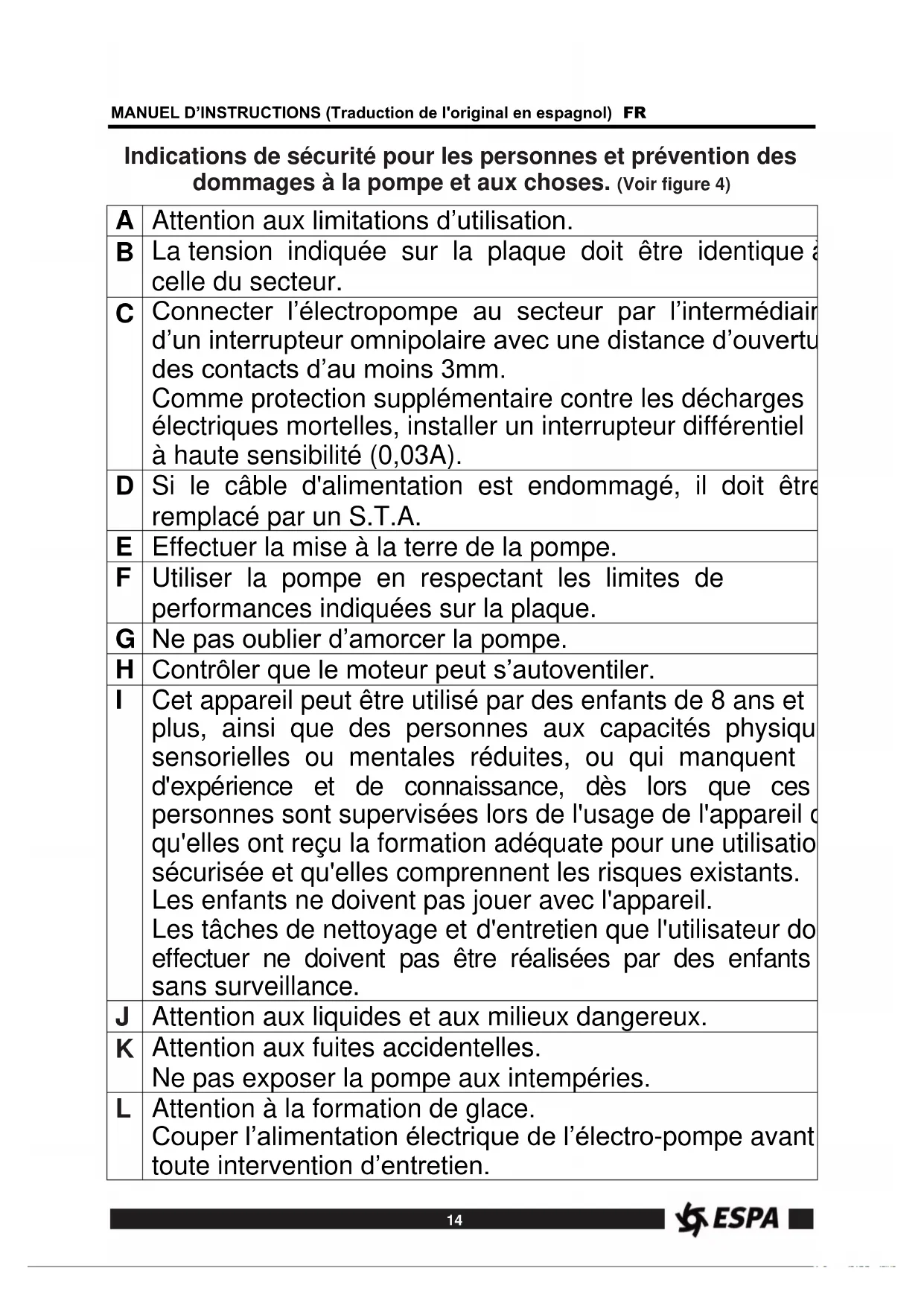

Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses. (Voir figure 4)

Attention aux limitations d’utilisation.

La tension indiquée sur la plaque doit être identique à celle du secteur.

Connecter l’électropompe au secteur par l’intermédiaire d’un interrupteur omnipolaire avec une distance d’ouverture des contacts d’au moins 3mm. Comme protection supplémentaire contre les décharges électriques mortelles, installer un interrupteur différentiel à haute sensibilité (0,03A).

Si le câble d'alimentation est endommagé, il doit être remplacé par un S.T.A.

Effectuer la mise à la terre de la pompe.

Utiliser la pompe en respectant les limites de performances indiquées sur la plaque.

Ne pas oublier d’amorcer la pompe.

Contrôler que le moteur peut s’autoventiler.

Cet appareil peut être utilisé par des enfants de 8 ans et plus, ainsi que des personnes aux capacités physiques, sensorielles ou mentales réduites, ou qui manquent d'expérience et de connaissance, dès lors que ces personnes sont supervisées lors de l'usage de l'appareil ou qu'elles ont reçu la formation adéquate pour une utilisation sécurisée et qu'elles comprennent les risques existants. Les enfants ne doivent pas jouer avec l'appareil. Les tâches de nettoyage et d'entretien que l'utilisateur doit effectuer ne doivent pas être réalisées par des enfants sans surveillance.

Attention aux liquides et aux milieux dangereux.

Attention aux fuites accidentelles. Ne pas exposer la pompe aux intempéries.

Attention à la formation de glace. Couper l’alimentation électrique de l’électro-pompe avant toute intervention d’entretien.FR

Sommaire Avertissements pour la sécurité des personnes et des choses ............................................................. 14

1. Généralités ....................................................... 15

• 3.1. Fixation p. 15
• 3.2. Pose des tuyaux d’aspiration p. 15
• 3.3. Pose des tuyaux de refoulement p. 15
• 3.4. Branchement électrique p. 15
• 3.5. Contrôles préalables à la première mise en marche p. 16

8. Pannes éventuelles, causes et solutions ......... 17

9. Données techniques ......................................... 17

10. Liste des composants principaux ..................... 40

Avertissements pour la sécurité des personnes et des choses Le symbole associé à l’un des mots: “Danger” et “Avertissement” indique la possibilité de danger dérivant du non-respect de la prescription correspondante, suivant les spécifications suivantes: DANGER tension dangereuse Avertit que la non observation de la prescription comporte un risque de choc électrique. DANGER Avertit que la non observation de la prescription comporte un risque de lésion ou dommage aux personnes et/ou aux choses AVERTISSEMENT Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et/ou à l’installation

Les instructions que nous donnons ont pour objet d’obtenir une installation correcte et le meilleur rendement de nos pompes. Lisez ces instructions avant d'installer la pompe. Conservez-les pour référence future. Il s’agit d’électropompes centrifuges monocellulaires conçues pour des équipements d’hydromassages compacts avec système vidange total pour éviter à chaque mise en route le reflux de liquide résiduel. Etant conçues pour travailler avec des eaux propres, exemptes d’éléments en suspension et à une température maximale ne devant pas dépasser les 50°C. Un respect sans faille des instructions d’installation et d’emploi ainsi que du schéma de connexions électriques garantit le bon fonctionnement de la pompe. L’omission des instructions de ce manuel peut produire surcharges au moteur, la diminution des caractéristiques techniques, la réduction de la vie de la pompe et d’autres conséquences, dont nous déclinons toute responsabilité.

Les pompes sont livrées convenablement emballés pour éviter tout dommage pendant le transport. Avant de déballer, vérifiez que l'emballage n'a pas été endommagé ou déformé. Soulever et manipuler le produit avec prudence et avec les bons outils

Ces pompes sont conçues pour un usage intérieur. On veillera à ce que la pompe soit à l’abri d’éventuelles inondations dans un local ventilé. 3.1. Fixation La pompe doit être positionnée sur une base solide et horizontale, ancrée en utilisant vises et les trous existants dans le socle-support pour assurer la stabilité du montage. 3.2. Pose des tuyaux d’aspiration Le tuyau d’aspiration doit être d’un diamètre égal ou supérieur à l’orifice d’aspiration de la pompe et maintenir une pente ascendante minimale du 2 % pour permettre une bonne purge de la tuyauterie. Les tuyaux d’aspiration et refoulement doivent être le plus court possible. 3.3. Pose des tuyaux de refoulement Il est conseillé d’utiliser des tuyaux de refoulement d’un diamètre égal ou supérieur à celui de l’orifice de refoulement de la pompe afin d’éviter au maximum les pertes de charges dans le tracé des tuyaux longs et sinueux. Les tuyaux ne doivent jamais reposer leur poids sur la pompe. 3.4. Branchement électrique L’installation électrique devra être munie d’un système séparateur multiple avec ouverture de contacts d’au moins 3 mm. La protection du système sera fondée sur un interrupteur différentiel ( Δfn = 30 mA). Le câble d’alimentation doit être conforme au moins au type H07 RN-F (suivant 60245 IEC 66) et ayant des bornes. Le raccordement électrique doit être réalisé par une personne qualifiée conformément à la norme EN 60335-2-60. Vérifier que le câble de masse soit correctement raccordé. Vérifier que la liaison équipotentielle entre la baignoire et la pompe soit correctement exécutée. Les moteurs monophasés portent une protection thermique incorporée. Les schémas de la Fig.1 illustrent un branchement électrique bien fait.FR

3.5. Contrôles préalables à la première mise en marche Vérifiez si la tension et la fréquence au réseau correspondent bien à celles indiquées sur la plaque des caractéristiques. Assurez-vous que l’arbre de la pompe tourne librement. L’appareil d’hydromassage devra être équipé d’un système de sécurité ne permettant pas le fonctionnement de la pompe tant que le niveau d’eau nécessaire ne sera pas atteint. Vérifiez qu’il n’y ait aucun joint ou raccord qui fuit.

Ouvrir toutes les vannes de passage existant dans les circuits d’aspiration et de refoulement. Mettre en marche le moteur et régler les jets pour obtenir le débit désiré. Vérifiez le sens de rotation du moteur, qu’il doit être horaire voit du côté du ventilateur. Vérifiez que le courant absorbé soit égal ou inférieur au maximum indiqué sur la plaque des caractéristiques. Régler le relai thermique si est nécessaire. Si le moteur ne démarre pas ou l’eau ne jaillisse pas au bout du tuyau, essayez d’en détecter la raison dans le répertoire des pannes les plus courantes et leurs éventuelles solutions, qui sont fournies dans les pages qui suivent.

En conditions normales, ces pompes n’ont pas besoin d’entretien. Nettoyer la pompe avec un chiffon humide sans utiliser de produits agressifs. Si l’inactivité de la pompe va être prolongée, il est conseillé de la démonter et la ranger dans un endroit sec et aéré. ATTENTION: dans le cas de panne, la manipulation de la pompe ne doit être effectuée que par un Service Technique Officiel. La relation des services techniques officiels est en www.espa.com.

Si arrive le moment de mettre au rebut la pompe, elle n’a pas aucun matériel toxique ou contaminant. Les principales composantes sont correctement identifiées afin de permettre l'élimination sélective. Ce produit ou des parties de celui-ci doit être mis au rebut tout en préservant l'environnement, utiliser le service local de collecte des déchets. Si ce n'est pas possible, envoyer ce produit au réparateur agréé ESPA le plus proche.

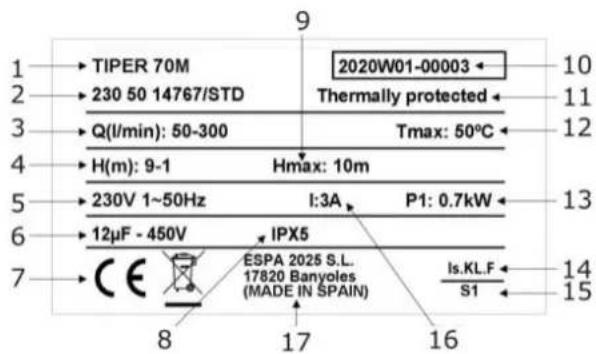

Voltage + fréquence + fiche article

Tension nominale, nº phases, symbole courant alternatif et fréquence

Condensateur (pompes monophasées)

Degré de protection contre l'humidité

Année et semaine de fabrication + Nº de série de la pompe

Indicateur protection thermique incorporé

Température maximale du liquide

Puissance absorbée électropompe (P1)

Désignation isolement moteur

Symbole fonctionnement continu

Intensité nominale maximale à tension nominale

Nom et adresse du vendeur responsable du produitFR

1) La pompe ne fournit pas de débit.

2) La pompe ne démarre pas.

3) Le moteur s’arrête et démarre automatiquement (klixon).

4) Le débit est insuffisant.

5) La pompe fait du bruit.

Tension erronée Vérifiez la tension à la plaque signalétique et au réseau

Thermique intervenu Réarmement thermique

Tuyau d’aspiration ayant un diamètre inférieur au diamètre demandé Dimensionnez convenablement l’aspiration

Manque d’eau dans l’appareil d’hydromassage Remplir d’eau l’appareil d’hydromassage

Pas de tension Réarmement des fusibles

Jets ou tuyaux obstrués Les nettoyer

Entrée d’air par le tube d’aspiration Vérifiez l’état des raccords et des joints du tube d’aspiration

Pompe bloquée Contacter S.A.V agrée

Baisse de niveau de l’eau Remplir jusqu’au niveau nécessaire

9. DONNEES TECHNIQUES
