Producttype	Eentraps centrifugaalpomp voor hydromassage
Merk	ESPA
Model	Tiper 2
Voeding	230 V / 50 Hz / Enkelfasig
Opgenomen vermogen (P1)	0,7 kW
Nominale stroom	3 A
Condensator	12 µF / 450 V
Thermische beveiliging	Ingebouwd (Klixon)
Maximale druk	10 m waterkolom
Debiet	50 tot 300 L/min
Vloeistoftemperatuur	4°C tot 50°C
Omgevingstemperatuur	0°C tot 40°C
Beschermingsgraad	IPX5
Motorisolatieklasse	F
Bedrijfstype	Continu (S1)
Onderhoud	Reiniging met vochtige doek, geen regulier onderhoud
Veiligheid	Differentieelschakelaar 30 mA, aardverplichting
Gebruik	Schoon water, zonder zwevende deeltjes
Aanvullen voor ingebruikname	Noodzakelijk voor het starten
Certificeringen	CE, Europese richtlijnen (Machines, EMC, Laagspanning)

Veelgestelde vragen - Tiper 2 ESPA

Welk type water kan ik gebruiken met de Tiper 2 pomp?

Schoon water, vrij van zwevende deeltjes, max temperatuur 50°C.

Hoe installeer ik de pomp correct?

Op een stevige, horizontale ondergrond, met aanzuigleidingen in stijgende helling van 2%, en elektrische aansluiting door een vakman met differentieelschakelaar 30 mA.

Wat te doen als de pomp niet start?

Controleer de spanning, de thermische beveiliging, de vulling en de zekeringen. Raadpleeg de storingslijst in de handleiding.

De pomp draait droog, is dat gevaarlijk?

Ja, nooit de pomp droog laten draaien. Vul met water voor het starten.

Hoe onderhoud ik de pomp?

Reinig met een vochtige doek. Bij langdurige inactiviteit demonteren en op een droge plaats bewaren.

Wat is de maximale druk?

10 meter waterkolom (ongeveer 1 bar).

Wat betekent het inschakelen van de klixon?

Ingebouwde thermische beveiliging. Als de motor stopt en opnieuw start, wacht tot deze is afgekoeld.

Kan ik de pomp buitenshuis gebruiken?

Nee, alleen voor gebruik binnenshuis, beschut tegen weersinvloeden.

Waar vind ik reserveonderdelen?

Neem contact op met een erkende ESPA technische dienst (lijst op www.espa.com).

Wat is de levensduur van de pomp?

Niet gespecificeerd, maar correct onderhoud en gebruik binnen de prestatielimieten verlengen de levensduur.

GEBRUIKSAANWIJZING Tiper 2 ESPA

NL Handleiding 30 (vertaling van de oorspronkelijke Spaanse)

Wij verklaren onder onze verantwoordelijkheid dat de producten in deze handleiding voldoen aan de volgende EU-richtlijnen en technische normen:

• Richtlijn 2006/42/EG (machineveiligheid): Normen EN 809 en EN 60204-1
• Richtlijn 2014/30/UE (EMC): Normen EN 61000-6-1 en EN 61000-6-3
• Richtlijn 2014/35/UE (laagspanning): Normen EN 60335-1, EN 60335-2-41 en EN 60335-2-60.
• Richtlijn 2009/125/EG (ecologisch ontwerp): Verordening (EU) 2019/1781 voor elektromotoren en snelheidsvariatoren. Norm EN 60034-30.
• Richtlijn 2012/19/EU (betreffende afgedankte elektrische en elektronische apparatuur (AEEA)): Norm EN 50419:2006 over het markeren van elektrische en elektronische apparatuur.
• Richtlijn 2011/65/UË (RoHS II): Norm EN 50581

AR: المطابقة إعلان

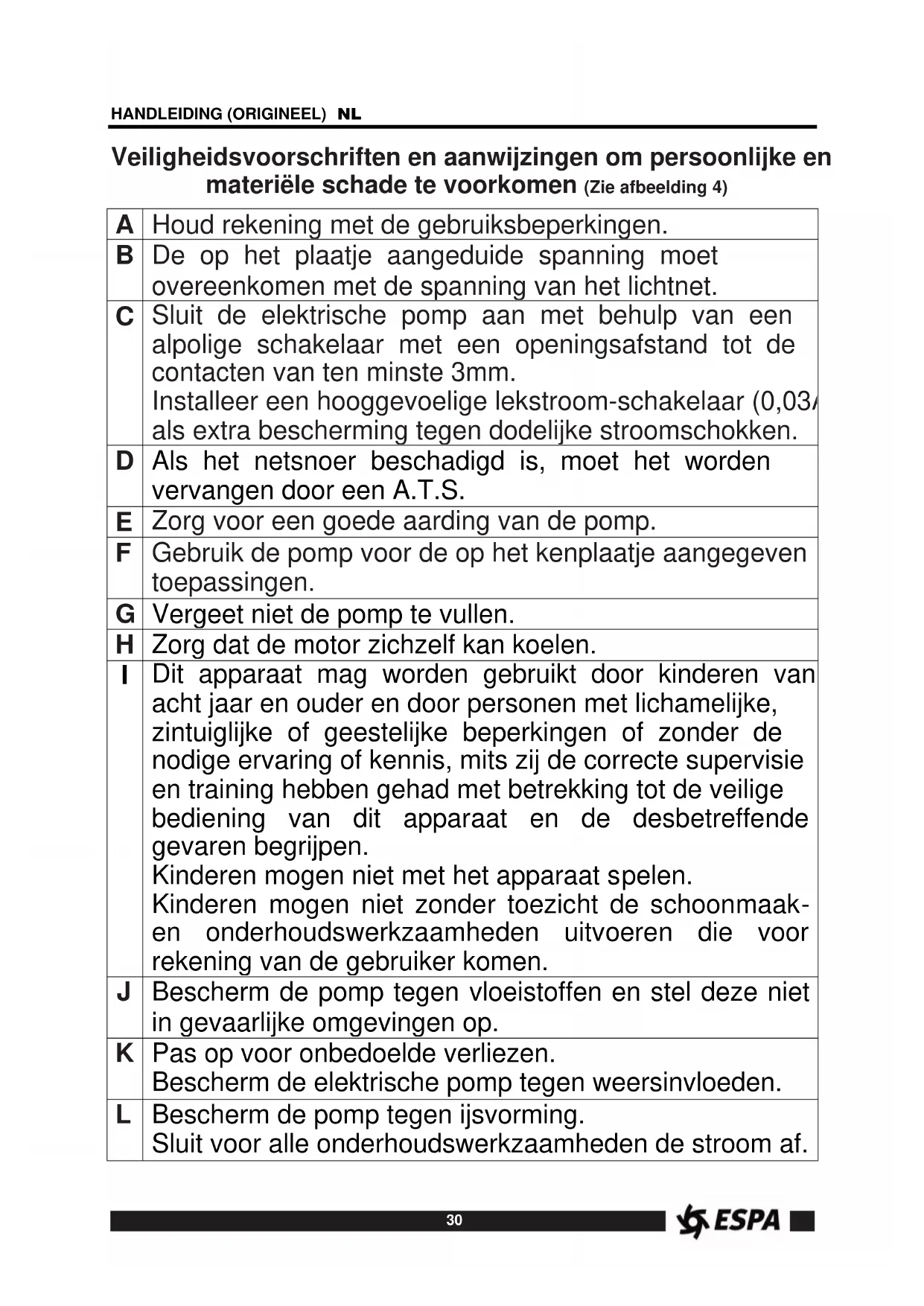

Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materiële schade te voorkomen (Zie afbeelding 4)

A	Houd rekening met de gebruiksbeperkingen.
B	De op het plaatje aangeduide spanning moet overeenkomen met de spanning van het lichtnet.
C	Sluit de elektrische pomp aan met behulp van een alpolige schakelaar met een openingsafstand tot de contacten van ten minste 3mm.Installeer een hooggevoelige lektstroom-schakelaar (0,03) als extra bescherming tegen dodelijke stroomschokken.
D	Als het netsnoer beschadigd is, moet het worden vervangen door een A.T.S.
E	Zorg voor een goede aarding van de pomp.
F	Gebruik de pomp voor de op het kenplaatje aangegeven toepassingen.
G	Vergeet niet de pomp te vullen.
H	Zorg dat de motor zichzelf kan koelen.
I	Dit apparaat mag worden gebruikt door kinderen van acht jaar en ouder en door personen met lichamelijke, zintuiglijke of geestelijke beperkingen of zonder de nodige ervaring of kennis, mits zij de correcte supervisie en training hebben gehad met betrekking tot de veilige bediening van dit apparaat en de desbetreffende gevaren begrijpen.Kinderen mogen niet met het apparaat spelen.Kinderen mogen niet zonder toezicht de schoonmaaken onderhoudswerkzaamheden uitvoeren die voor rekening van de gebruiker komen.
J	Bescherm de pomp tegen vloeistoffen en stel deze niet in gevaarlijke omgevingen op.
K	Pas op voor onbedoelde verliezen.Bescherm de elektrische pomp tegen weersinvloeden.
L	Bescherm de pomp tegen ijsvorming.Sluit voor alle onderhoudswerkzaamheden de stroom af.

Inhoud

Veiligheidsvoorschriften voor personen en materieel.....30

1. Algemeen.... 31
2. Hantering 31
3. Installatie 31
   3.1. Montage.... 31
   3.2. Aanzuigleiding monteren.... 31
   3.3. Persleiding monteren.... 31
   3.4. Elektrische installatie 31
   3.5. Controles voor de eerste inbedrijfstelling .... 32
4. Inbedrijfstelling....32
5. Onderhoud....32
6. Afvoeren van het product 32
7. Typeplaatje 32
8. Mogelijke storingen, oorzaken en oplossingen .... 33
9. Technische gegevens.... 33
10. Lijst van de voornaamste onderdelen .... 40
    11.Schakelschema's 41
    12.Afbeeldingen....42

Veiligheidsvoorschriften voor personen en materieel

De volgende symbolen

naast een

paragraaf geven aan dat er gevaar kan optreden indien de overeenkomstige voorschriften niet worden opgevolgd.

GEVAAR

Gevaar voor elektrocutie

GEVAAR

WAARSCH UWING

Niet-naleving van dit voorschrift brengt risico van elektrocutie met zich mee.

Niet-naleving van dit voorschrift brengt risico van persoonlijk letsel en materiële schade met zich mee.

Niet-naleving van dit voorschrift brengt risico van schade aan de pomp of de installatie met zich mee.

1. ALGEMEEN

Wij verstrekken u deze aanwijzingen om u over de juiste installatie en een optimaal rendement van onze pompen te informeren.

Lees eerst deze aanwijzingen voordat u de pomp gaat installeren.

Bewaar deze om in de toekomst na te kunnen slaan.

Dit zijn single-stadium centrifugaal elektrische pompen ontworpen om te werken met compacte hydromassage apparatuur. Ze zijn uitgerust met een totaal-legen systeem om de afvoer van de resterende vloeistof in elke start-up te voorkomen.

Deze pompen zijn geschikt voor gebruik met schoon water tot max. 50°C zonder zwevende deeltjes van vaste stoffen.

Volg de installatie- en gebruiksvoorschriften en de schema's van de elektrische verbindingen correct op voor een goede werking van de pomp.

De niet-naleving van de instructies in deze gebruiksaanwijzing kan leiden tot overbelasting van de motor, een verlies van de technische capaciteiten, een vermindering van de levensduur van de pomp en allerlei gevolgen waarvoor we de aansprakelijkheid van de hand wijzen.

2. HANTERING

De pompen worden in een passende verpakking geleverd om transportschade te voorkomen. Controleer voor het uitpakken of de verpakking beschadigd of vervormd werd.

Wees voorzichtig bij het optillen en hanteren van dit apparaat. Gebruik hiervoor passend gereedschap.

3. INSTALLATIE

Deze pompen zijn ontwikkeld voor gebruik in binnenruimtes.

Zorg dat de pomp niet onder water kan komen te staan en voldoende met droge lucht wordt gekoeld.

3.1. Montage

Monteer de pomp op een stevige, horizontale ondergrond. Gebruik schroeven voor de bevestiging. Maak gebruik van de gaten in pompvoet om een stabiele montage te waarborgen.

3.2. Aanzuigleiding monteren

De leidingsdiameter moet even groot zijn als het inlaatmondstuk van de pomp of groter. Om de vorming van luchtbellen te voorkomen moet u de leiding omhooglopend met een helling van minstens 2% aanleggen.

De zuigleiding van de pomp moet zo kort mogelijk zijn.

3.3. Persleiding monteren

De diameter van de leiding moet even groot of groter zijn dan de diameter van de inlaat van de persleiding om drukverliezen op langere en kronkelige stukken te reduceren.

Het gewicht van de leiding mag nooit op de pomp rusten.

3.4. Elektrische installatie

De elektrische installatie moet beschikken over een alpolige afschakeling met minimaal 3mm contactopeningsafstand.

De beveiliging van het systeem wordt gebaseerd op een lekstroomschakelaar (Δfn = 30mA).

De netstroomkabel moet ten minste van het type H07 RN-F (conform 60245 IEC 66) zijn en van kabelschoenen zijn voorzien.

De elektrische aansluiting moet door gekwalificeerd personeel worden uitgevoerd na strikt de "EN 60335-2-60" standaard.

Zorg ervoor dat de aarde kabelverbinding correct is uitgevoerd.

Zorg ervoor dat de aarde binding lip tussen het bad en de pompen correct is uitgevoerd.

Eénfasige motoren beschikken over een ingebouwde thermische beveiliging.

Volg de aanwijzingen uit afbeelding 1 om de elektrische bedrading correct uit te voeren.

3.5. Controles vóór de eerste inbedrijfstelling

Controleer of de spanning en frequentie van het lichtnet overeenkomen met die op het kenplaatje.

Controleer of de pompas vrij draait.

De hydromassage assemblage moeten worden uitgerust met een systeem om de pomp te voorkomen van opstarten als een minimum waterpeil is niet aanwezig. De pomp moet wachten totdat het water dat niveau bereikt.

Controleer alle verbindingen en koppelingen op lekkages.

DE POMP MAG NOOIT DROOG DRAAIEN.

4. INBEDRIJFSTELLING

Open alle afsluiters in zowel de aanzuig- als de persleiding.

Toepassen spanning naar de motor en stel de jets om de gewenste stroom te verkrijgen.

Controleer of de motor in de juiste richting draait (rechtsom vanuit de ventilator gezien).

Controleer of de stroomopname gelijk of lager is dan het maximum dat op het kenplaatje is aangegeven. Zet indien nodig het thermisch relais terug.

Werkt de motor niet of verwijdert hij geen water, probeer dan de storing te achterhalen met behulp van de lijst met meest gebruikelijke storingen en mogelijke oplossingen die we in de volgende pagina's behandelen.

5. ONDERHOUD

Onze pompen zijn onderhoudsvrij.

Maak de pomp met een vochtige doek zonder agressieve reinigingsmiddelen schoon.

Als u de pomp langere tijd niet gaat gebruiken, dient u deze te demonteren en op een droge, goed geventileerde plek op te bergen.

LET OP: in geval van storing mag alleen een erkende technische dienst bewerkingen aan de pomp uitvoeren.

De lijst Erkende Technische Diensten vindt u op www.espa.com.

De pomp bevat geen giftige of verontreinigende materialen waar u rekening mee moet houden wanneer u deze ten slotte wilt afdanken. De belangrijkste onderdelen zijn naar behoren gekenmerkt om een gescheiden verwijdering te waarborgen.

Dit product, of onderdelen van dit product dienen op een milieuvriendelijke manier afgevoerd te worden, breng het naar het gemeentelijke afvaldepot. Wanneer dit niet mogelijk is, neemt u dan contact op met uw ESPA leverancier.

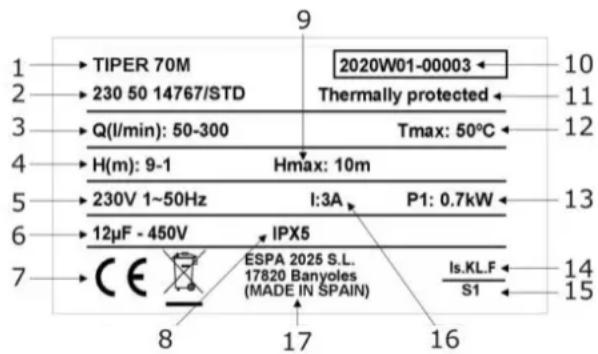

7. PLAATJE MET TECHNISCHE SPECIFICATIES

9 1 TIPER 70M 2 230 50 14767/STD 3 Q(l/min): 50-300 4 H(m): 9-1 5 230V 1~50Hz 6 12μF - 450V 7 C E 8 17 16 2020W01-00003 Thermally protected Tmax: 50°C Hmax: 10m I:3A P1: 0.7kW ESPA 2025 S.L. 17820 Banyoles (MADE IN SPAIN) Is.KL.F S1 10 11 12 13 14 15

BESCHRIJVING

1	Product referentie
2	Voltage + frequentie + product fiche
3	Uitstroom
4	Druk
5	Nominale druk, aantal fasen, symbool wisselstroom en frequentie.
6	Condensator (Eénfasige pomp)
7	EU merk
8	Beschermingsgraad tegen vocht
9	Maximale druk
10	Bouwjaar en week + Serienummer van de pomp
11	Thermische beveiliging indicator
12	Maximale vloeistofdruk
13	Opgenomen vermogen elektropomp (P1)
14	Motor isolatie indicatie.
15	Aanduiding 'doorlopend in gebruik'.
16	Maximale nominale intensiteit op nominale druk.
17	Naam en adres van de, vor het product, aansprakelijke verkoper

8. MOGELIJKE STORINGEN, OORZAKEN EN OPLOSSINGEN

1) Pomp geeft geen debiet.
2) Pomp slaat niet aan.
3) Motor stopt automatisch (Klixon)
4) Ontoereikend stroom
5) Pomp maakt te veel geluid.

1	2	3	4	5	OORZAKEN	OPLOSSINGEN
	X	X			Verkeerde spanning	Spanning op het kenplaatje en van het lichtnet controleren
	X				Thermisch relais afgegaan	Thermisch relais vrijschakelen
			X	X	Aanzuigleiding met te kleine diameter.	Afmetingen van de aanzuigmond corrigeren
X	X				Gebrek aan water in de hydromassage assembly	Hydromassage assembly met water vullen
				X	Slechte bevestiging aan pomp	Pomp goed bevestigen
	X				Gebrek aan spanning	Zekeringen terugzetten
			X		Jets of buizen verstopt	Reinig ze goed
X			X		Er komt lucht binnen door aanzuigleiding	Dichtheid van de aansluitstukken en verbindingen de aanzuigleiding controleren
	X	X			Pomp is geblokkeerd	Technische dienst raadplegen
	X				Drop in waterniveau	Vul aan tot het niveau

Vloeistoftemperatuur: 4°C - 50°C

Omgevingstemperatuur: 0°C - 40°C

Opslagtemperatuur: -10°C - 50°C

Max.relatieve luchtvochtigheid omgeving: ..... 95%

Motor klasse I.

Voor overige gegevens, zie afb. 2.
