Producttype	Zelfaanzuigende meertraps centrifugaalpomp
Merk	ESPA
Model	Prisma 45 N
Gebruik	Pompen van schoon water zonder zwevende deeltjes, max. temperatuur 40 °C
Voeding	230 V enkelfasig of 400 V driefasig, 50 Hz
Opgenomen vermogen (P1)	1,8 kW (model 45 3/3M N)
Motorvermogen (P2)	1,5 kW
Nominale stroom	7,9 A (230 V) / 3 A (400 V)
Max. debiet	216 l/min
Max. opvoerhoogte	39 m (3 trappen)
Max. werkdruk	1,2 MPa
Max. aanzuigdruk	0,81 MPa
Beschermingsgraad	IP55
Isolatieklasse	F
Afmetingen (L x B x H)	245,9 x 281,5 x 158 mm (model 45 3/3M N)
Gewicht	22,6 kg
Aansluiting aanzuig / pers	1 1/2" (DN40)
Omgevingstemperatuur	0 °C tot 40 °C
Geluidsniveau	73 dB(A)
Onderhoud	Reinigen met een vochtige doek; aftappen bij vorst
Veiligheid	Ingebouwde thermische beveiliging (enkelfasig), aanbevolen differentieelschakelaar 30 mA, aarding verplicht
Onderdelen / Repareerbaarheid	Neem contact op met een erkende ESPA technische dienst

Veelgestelde vragen - Prisma 45 N ESPA

Wat te doen als de motor niet start?

Controleer de stroomtoevoer, de zekering of de automaat. Als de motor vastzit, demonteer de pomp en neem contact op met een erkende technische dienst.

Waarom draait de pomp maar levert hij geen druk?

Dit kan worden veroorzaakt door een verstopt voetklep, een te hoge opvoerhoogte of lucht in de leidingen. Reinig het klep of controleer de dichtheid van de aansluitingen.

De motor wordt abnormaal heet, wat te doen?

Zorg ervoor dat de spanning overeenkomt met het typeplaatje en dat de ventilatie voldoende is. Onvoldoende debiet of slechte ventilatie kunnen ook oververhitting veroorzaken.

Hoe pomp ik de pomp correct aan?

Vul het pomphuis met water via de vuldop. Als er een voetklep met filter is geïnstalleerd, vul dan ook de aanzuigleiding. Laat de pomp nooit droog draaien.

Welk type water kan worden gepompt met de Prisma 45 N?

Deze pomp is ontworpen voor schoon water, vrij van zwevende deeltjes, met een maximale temperatuur van 40 °C.

Hoe sluit ik de pomp elektrisch aan?

Gebruik een omnipolaire schakelaar met een contactopening van minstens 3 mm en een differentieelschakelaar van 30 mA. De aansluiting moet worden uitgevoerd door een erkende installateur.

Wat te doen bij vorst?

Tap de leidingen en de pomp af om ijsvorming te voorkomen. Als de pomp langere tijd niet wordt gebruikt, bewaar hem dan op een droge en goed geventileerde plaats.

Hoe onderhoud ik de pomp?

Onder normale omstandigheden is er geen speciaal onderhoud vereist. Reinig de buitenkant met een vochtige doek zonder agressieve producten. Neem bij storing contact op met een erkende technische dienst.

De pomp stopt en start vanzelf (cyclisch), waarom?

Dit wordt vaak veroorzaakt door oververhitting van de motor (thermische beveiliging) als gevolg van een onjuiste spanning, slechte ventilatie of een versleten waaier. Controleer deze punten.

Waar kan ik reserveonderdelen vinden voor de Prisma 45 N?

Reserveonderdelen zijn verkrijgbaar bij de officiële ESPA technische diensten. Raadpleeg de website www.espa.com om de dichtstbijzijnde erkende reparateur te vinden.

GEBRUIKSAANWIJZING Prisma 45 N ESPA

NL Handleiding 30 (vertaling van de oorspronkelijke Spaanse)

Wij verklaren onder onze verantwoordelijkheid dat de producten in deze handleiding voldoen aan de volgende EU-richtlijnen en technische normen:

• Richtlijn 2006/42/EG (machineveiligheid): Normen EN 809 en EN 60204-1
• Richtlijn 2014/30/UE (EMC): Normen EN 61000-6-1 en EN 61000-6-3
• Richtlijn 2014/35/UE (laagspanning): Normen EN 60335-1 en EN 60335-2-41
• Richtlijn 2009/125/EG (ecologisch ontwerp): Verordening (EU) 2019/1781 voor elektromotoren en snelheidsvariatoren. Norm EN 60034-30.
• Richtlijn 2012/19/EU (betreffende afgedankte elektrische en elektronische apparatuur (AEEA)): Norm EN 50419:2006 over het markeren van elektrische en elektronische apparatuur.
• Richtlijn 2011/65/ÜÉ (RoHS II): Norm EN 50581

AR: المطابقة إعلان

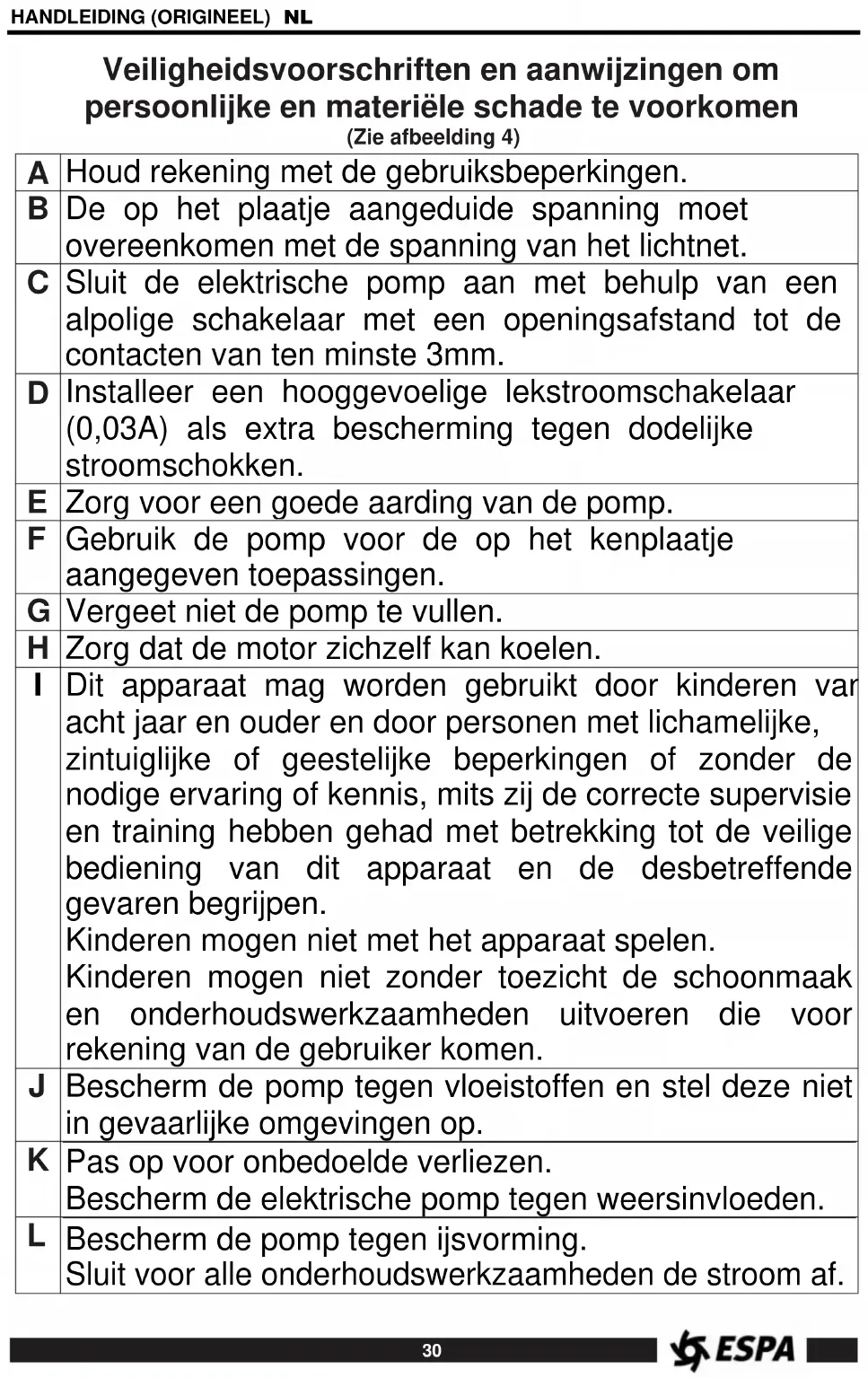

Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materiële schade te voorkomen
(Zie afbeelding 4)

A	Houd rekening met de gebruiksbeperkingen.
B	De op het plaatje aangeduide spanning moet overeenkomen met de spanning van het lichtnet.
C	Sluit de elektrische pomp aan met behulp van een alpolige schakelaar met een openingsafstand tot de contacten van ten minste 3mm.
D	Installeer een hooggevoelige lekstroomschakelaar (0,03A) als extra bescherming tegen dodelijke stroomschokken.
E	Zorg voor een goede aarding van de pomp.
F	Gebruik de pomp voor de op het kenplaatje aangegeven toepassingen.
G	Vergeet niet de pomp te vullen.
H	Zorg dat de motor zichzelf kan koelen.
I	Dit apparaat mag worden gebruikt door kinderen var acht jaar en ouder en door personen met lichamelijke, zintuiglijke of geestelijke beperkingen of zonder de nodige ervaring of kennis, mits zij de correcte supervisie en training hebben gehad met betrekking tot de veilige bediening van dit apparaat en de desbetreffende gevaren begrijpen.Kinderen mogen niet met het apparaat spelen.Kinderen mogen niet zonder toezicht de schoonmaak en onderhoudswerkzaamheden uitvoeren die voor rekening van de gebruiker komen.
J	Bescherm de pomp tegen vloeistoffen en stel deze niet in gevaarlijke omgevingen op.
K	Pas op voor onbedoelde verliezen.Bescherm de elektrische pomp tegen weersinvloeden.
L	Bescherm de pomp tegen ijsvorming.Sluit voor alle onderhoudswerkzaamheden de stroom af.

Inhoud

Veiligheidsvoorschriften voor personen en materieel..... 30

1. Algemeen 31
2. Hantering....31
3. Installatie 31

3.1. Montage.... 31
3.2. Aanzuigleiding monteren 31
3.3. Persleiding monteren 31
3.4. Elektrische installatie 32
3.5. Controles voor de eerste inbedrijfstelling ..... 32

1. Inbedrijfstelling.... 32

2. Onderhoud....32

3. Afvoeren van het product.... 32
4. Typeplaatje 32
5. Mogelijke storingen, oorzaken en oplossingen...... 33
6. Technische gegevens.... 33
7. Lijst van de voornaamste onderdelen 43
8. Schakelschema's 43
9. Afbeeldingen.... 44

Veiligheidsvoorschriften voor personen en materieel

De volgende symbolen naast een paragraaf geven aan dat er gevaar kan optreden indien de overeenkomstige voorschriften niet worden opgevolgd.

GEVAAR Gevaar voor elektrocutie

GEVAAR

WAARSCHUWI NG

Niet-naleving van dit voorschrift brengt risico van elektrocutie met zich mee.

Niet-naleving van dit voorschrift brengt risico van persoonlijk letsel en materiële schade met zich mee.

Niet-naleving van dit voorschrift brengt risico van schade aan de pomp of de installatie met zich mee.

1. ALGEMEEN

Wij verstrekken u deze aanwijzingen om u over de juiste installatie en een optimaal rendement van onze pompen te informeren.

Lees eerst deze aanwijzingen voordat u de pomp gaat installeren.

Bewaar deze om in de toekomst na te kunnen slaan.

Dit zijn meertraps centrifugaalpompen bestaande uit diverse in-line gemonteerde rotoren, elk met hetzelfde debiet, maar met verschillende druk, afhankelijk van het aantal opgestelde rotoren.

De ASPRI-modellen beschikken over een recirculatiesysteem met een automatisch ventiel om tot 9 meter aan te kunnen zuigen.

Bij gebruik van een voetventiel vindt direct een zelfaanzuiging plaats.

Deze pompen zijn geschikt voor gebruik met schoon water tot max. 40°C zonder zwevende deeltjes van vaste stoffen.

Volg de installatie- en gebruiksvoorschriften en de schema's van de elektrische verbindingen correct op voor een goede werking van de pomp.

Niet-naleving van de instructies in deze gebruiksaanwijzing kan leiden tot overbelasting van de motor, een verlies van de technische capaciteiten, een vermindering van de levensduur van de pomp en allerlei gevolgen waarvoor we de ansprakelijkheid van de hand wijzen.

2. HANTERING

De pompen worden in een passende verpakking geleverd om transportschade te voorkomen. Controleer voor het uitpakken of de verpakking beschadigd of vervormd werd.

Wees voorzichtig bij het optillen en hanteren van dit apparaat. Gebruik hiervoor passend gereedschap.

3. INSTALLATIE

Deze pompen zijn ontwikkeld voor gebruik in binnenruimten.

Zorg ervoor dat de pomp niet wordt ondergedompeld en dat het berust op een droge en goed geventileerde ruimte.

3.1. Montage

Monteer de pomp op een stevige, horizontale ondergrond. Bevestig de pomp met schroeven. Maak gebruik van de gaten in de pompvoet om een stabiele montage te waarborgen. Zorg dat de voet steunt op de voorkant.

3.2. Aanzuigleiding monteren

De leidingsdiameter moet even groot zijn als het inlaatmondstuk van de pomp of groter als de afstand langer dan 7 meter is. Om de vorming van luchtbellen te voorkomen moet u de leiding omhooglopend met een helling van minstens 2% aanleggen.

De aanzuigpomp wordt zo dicht mogelijk bij het waterpeil geïnstalleerd om de afstand van het aanzuigtraject te verkorten en drukverliezen te voorkomen.

Het is van wezenlijk belang dat de aanzuigleiding ten minste 30cm onder de dynamische waterstand komt. (Afb.3)

3.3. Persleiding monteren

De diameter van de leiding moet even groot of groter zijn dan de diameter van de inlaat van de persleiding om drukverliezen op langere en kronkelige stukken te reduceren.

Het gewicht van de leiding mag nooit op de pomp rusten.

Wordt hij niet met een voetventiel geïnstalleerd, installeer dan een terugslagklep om het leeglopen van de leiding te voorkomen.

3.4. Elektrische installatie

De elektrische installatie moet beschikken over een alpolige afschakeling met minimaal 3mm contactopeningsafstand.

De beveiliging van het systeem wordt gebaseerd op een lekstroomschakelaar (Δfn = 30mA).

De netstroomkabel moet minstens van het type H05 RN-F (conform 60245 IEC 57) zijn en van kabelschoenen zijn voorzien.

De aansluiting en de dimensionering moeten door een bevoegde installateur worden uitgevoerd, volgens de vereisten van de installatie en overeenkomstig de geldige regelgeving van ieder land.

Modellen 15 en 25: Eénfasige motoren beschikken over ingebouwde thermische beveiliging.

De rest van de modellen met eenfasige motor en alle pompen met briefasige motoren beschikken niet over deze beveiliging. U moet deze aansluiten op een beveiligingsschakelaar die u handmatig kunt instellen. Stel de beveiligingsschakelaar in, in overeenstemming met de stroomsterkte op het kenplaatje van de motor plus 10%.

Volg de aanwijzingen uit afbeelding 1 om de elektrische bedrading correct uit te voeren.

3.5. Controles vóór de eerste inbedrijfstelling

Controleer of de spanning en frequentie van het lichtnet overeenkomen met die op het kenplaatje.

Controleer of de pompas vrij draait.

Vul via de vuldop de pompbehuizing helemaal met water. Hebt u een voetventiel geïnstalleerd, vul dan de aanzuigleiding.

Controleer alle verbindingen en koppelingen op lekkages _5 DE POMP MAG NOOIT DROOG DRAAIEN.

4. INBEDRIJFSTELLING

Open alle afsluiters in zowel de aanzuig- als de persleiding.

Zet de spanningsvoorziening aan. Het kan enkele seconden duren voordat het water over de hele lengte van de leiding stroomt.

Controleer of de motor in de juiste richting draait (rechtsom vanuit de ventilator gezien). Bij driefasige pompen kan de motor in omgekeerde richting draaien. In dat geval is het debiet lager dan te verwachten valt. Om hier iets aan te doen, moet u beide voedingsfases in het aansluitschema omkeren.

Controleer of de stroomopname gelijk of lager is dan het maximum dat op het kenplaatje is aangegeven. Zet indien nodig het thermisch relais terug.

Werkt de motor niet of verwijdert hij geen water, probeer dan de storing te achterhalen met behulp van de lijst met meest gebruikelijke storingen en mogelijke oplossingen die we in de volgende pagina's behandelen.

In modellen ASPRI, de zelfaanzuigende tijd kan enkele minuten duren.

5. ONDERHOUD

Onze pompen zijn onderhoudsvrij.

Maak de pomp met een vochtige doek zonder agressieve reinigingsmiddelen schoon.

In geval van bevriezingsgevaar, dient u uit voorzorg alle leidingen leeg te maken.

Als u de pomp langere tijd niet gaat gebruiken, dient u deze te demonteren en op een droge, goed geventileerde plek op te bergen.

LET OP: in geval van storing mag alleen een erkende technische dienst bewerkingen aan de pomp uitvoeren.

De lijst Erkende Technische Diensten vindt u op www.espa.com.

De pomp bevat geen giftige of verontreinigende materialen waar u rekening mee moet houden wanneer u deze ten slotte wilt afdanken. De belangrijkste onderdelen zijn naar behoren gekenmerkt om een gescheiden verwijdering te waarborgen.

Dit product, of onderdelen van dit product dienen op een milieuvriendelijke manier afgevoerd te worden, breng het naar het gemeentelijke afvaldepot. Wanneer dit niet mogelijk is, neemt u dan contact op met uw ESPA leverancier.

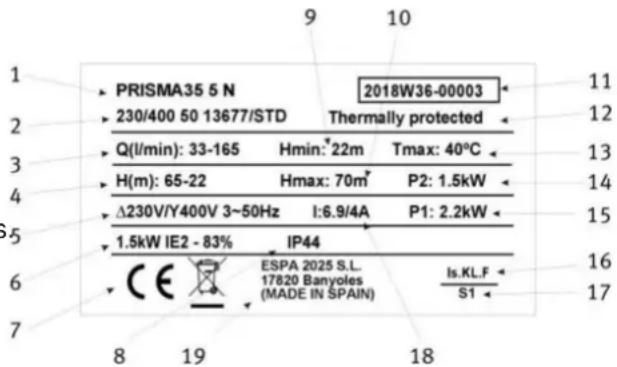

1. PLAATJE MET TECHNISCHE SPECIFICATIES


PRISMA35 5 N 230/400 50 13677/STD 2018W36-00003 Thermally protected Q(l/min): 33-165 Hmin: 22m Tmax: 40°C H(m): 65-22 Hmax: 70m P2: 1.5kW Δ230V/Y400V 3~50Hz I:6.9/4A P1: 2.2kW 1.5kW IE2 - 83% IP44 CE ESPA 2025 S.L. 17820 Banyoles (MADE IN SPAIN) Is.KL.F S1 8 19 18

BESCHRIJVING

1	Product referentie
2	Voltage + frequentie + product fiche
3	Uitstroom
4	Druk
5	Nominale druk, aantal fasen, symbool wisselstroom en frequentie.
6	Elektrisch efficiëntie-index (driefasige pomp)
6	Condensator (Eénfasige pomp)
7	EU merk
8	Beschermingsgraad tegen vocht
9	Minimale bedrijfsdruk
10	Maximale druk
11	Bouwjaar en week + Serienummer van de pomp
12	Thermische beveiliging indicator
13	Maximale vloeistofdruk
14	Maximale nominale potentie van de motor (P2)
15	Opgenomen vermogen elektropomp (P1)
16	Motor isolatie indicatie.
17	Aanduiding 'doorlopend in gebruik'.
18	Maximale nominale intensiteit op nominale druk.
19	Naam en adres van de, vor het product, aansprakelijke verkoper

8. MOGELIJKE STORINGEN, OORZAKEN EN OPLOSSINGEN

1) Motor slaat niet aan.
2) Motor werkt wel, maar pomp geeft geen druk.
3) Motor oververhit.
4) Te laag debiet.
5) Motor stopt en start automatisch (Klixon).
6) As draait zwaar.

1	2	3	4	5	6	OORZAKEN	OPLOSSINGEN
X				X	X	Pomp is geblokkeerd	Uitbouwen en naar een Erkende Technische Dienst brengen
			X			Voetventiel verstopt	Schoonmaken of door nieuwe vervangen
	X		X			Totale transporthoogte groter dan voorzien	Controleer de geometrische hoogte en de drukverliezen
X		X		X		Verkeerde spanning	Controleer of de spanning gelijk is aan de spanning op het kenplaatje
	X		X			Waterstand in put zakt	Aanzuighoogte bijregelen
X						Zekering of thermisch relais afgesloten	Zekering of thermisch relais vervangen
	X		X			Turbines versleten	Pomp uitbouwen en naar Erkende Technische Dienst brengen
	X					Voetventiel niet onder water	Aanzuigleiding correct onder water brengen
	X					De pomp vergeten te vullen	Pompbehuizing vullen
		X		X		Slecht geventileerde ruimte	Voor een goede ventilatie zorgen
	X					Binnendringende lucht	Buisverbindingen en pakkingen afdichten

Vloeistoftemperatuur: 4°C - 40°C

Omgevingstemperatuur: 0°C - 40°C

Opslagtemperatuur: -10°C - 50°C

Max. relatieve luchtvochtigheid omgeving:....95%

Motor klasse I.

Voor overige gegevens, zie afb. 2.
