Producttype	Dompelpomp voor vervuild water
Merk	ESPA
Model	Draincor
Hoofdgebruik	Overbrengen van water met zwevende deeltjes, septic tanks
Vloeistoftemperatuur	4 °C tot 35 °C
Omgevingstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-10 °C tot 50 °C
Maximale relatieve vochtigheid	95%
Motorklasse	Klasse I
Thermische beveiliging	Ingebouwd (handmatige reset)
Aanbevolen veiligheidsvoorziening	Differentieelschakelaar 30 mA, aarding
Installatietype	Ondergedompeld, met vlotterschakelaar
Onderhoud	Voor ingreep loskoppelen; reiniging van waaier en inlaatzeef
Diameter vaste deeltjes doorgang	Tot 45 mm (model Draincor 200) of 60 mm (model Draincor 300) - afhankelijk van versie
Uitlijning van de waaier	Gebruik een voelmaat van 0,3 mm
Conformiteit	Richtlijnen 2006/42/EG, 2014/30/EU, 2014/35/EU, 2011/65/EU

Veelgestelde vragen - Draincor ESPA

In welke soorten water kan ik de Draincor-pomp gebruiken?

De Draincor-pomp is ontworpen voor het overbrengen van vervuild water met zwevende deeltjes, zoals in septic tanks. Het kan vaste deeltjes tot 45 mm (model 200) of 60 mm (model 300) verwerken. Niet gebruiken in een zwembad waar zwemmers aanwezig zijn.

Kan de pomp droog lopen?

Nee, de pomp mag nooit droog lopen. Deze moet volledig ondergedompeld zijn om de koeling te garanderen en schade te voorkomen.

Hoe installeer ik de pomp correct?

Plaats de pomp op de bodem van de tank, volledig ondergedompeld. Zorg ervoor dat de vlotterschakelaar vrij kan bewegen. Ondersteun de pomp nooit aan de elektrische kabel of leidingen. Sluit de persleiding aan met een terugslagklep.

Welke elektrische beveiliging is nodig?

De installatie moet een effectieve aarding, een differentieelschakelaar met hoge gevoeligheid (30 mA) en een omnipolaire schakelaar met een contactopening van minstens 3 mm hebben.

Wat te doen als de pomp niet start?

Controleer de elektrische voeding (zekeringen, schakelaar). Als de thermische beveiliging is geactiveerd, wacht tot deze is afgekoeld en reset hem. Zorg ervoor dat het waterpeil voldoende is zodat de vlotterschakelaar de start activeert.

Hoe de verstopte waaier reinigen?

Koppel de pomp los. Schroef de schroeven van de aanzuigkap los en verwijder deze. Reinig de waaier en de inlaatzeef. Gebruik bij het terugplaatsen een voelmaat van 0,3 mm om de waaier correct uit te lijnen met de aanzuigbasis.

Kan de pomp in de winter worden gebruikt?

Ja, maar bij vorst, leeg het water uit de leidingen om schade te voorkomen. Als de pomp langere tijd niet wordt gebruikt, haal hem eruit, reinig hem en bewaar hem op een droge, goed geventileerde plaats.

Wat is de maximale watertemperatuur?

De watertemperatuur mag niet hoger zijn dan 35 °C. De maximale omgevingstemperatuur is 40 °C.

Waar vind ik erkende technische diensten?

De lijst van officiële technische diensten is beschikbaar op www.espa.com. Alle ingrepen aan de elektrische kabel of de pomp moeten worden uitgevoerd door een erkende dienst.

Hoe de pomp aan het einde van zijn levensduur weggooien?

De pomp bevat geen giftige materialen. Gebruik om het milieu te sparen de lokale afvalophaaldienst of breng hem naar de dichtstbijzijnde erkende ESPA-reparateur.

GEBRUIKSAANWIJZING Draincor ESPA

Wij verklaren onder unsere verantwoordelijkheid dat de producten in deze handleiding voldoen aan de volgende EU-richtlijnen en technische normen:

• Richtlijn 2006/42/EG (machineveiligheid):
  Normen EN 809 en EN 60204-1
• Richtlijn 2014/30/UE (EMC):

Normen EN 61000-6-1 en EN 61000-6-3

• Richtlijn 2014/35/UE (laagspanning):
  Normen EN 60335-1, EN 60335-2-41
• Richtlijn 2011/65/UE (RoHS II): Norm EN 50581.

AR: 100

j 1

iiill jdaalll

:（aJSLalj）EC/42/2006 1

EN60204-1,EN809

:（g）EMC2014/30/EU

EN61000-6-1,EN61000-6-3

:（）EU/35/2014 -

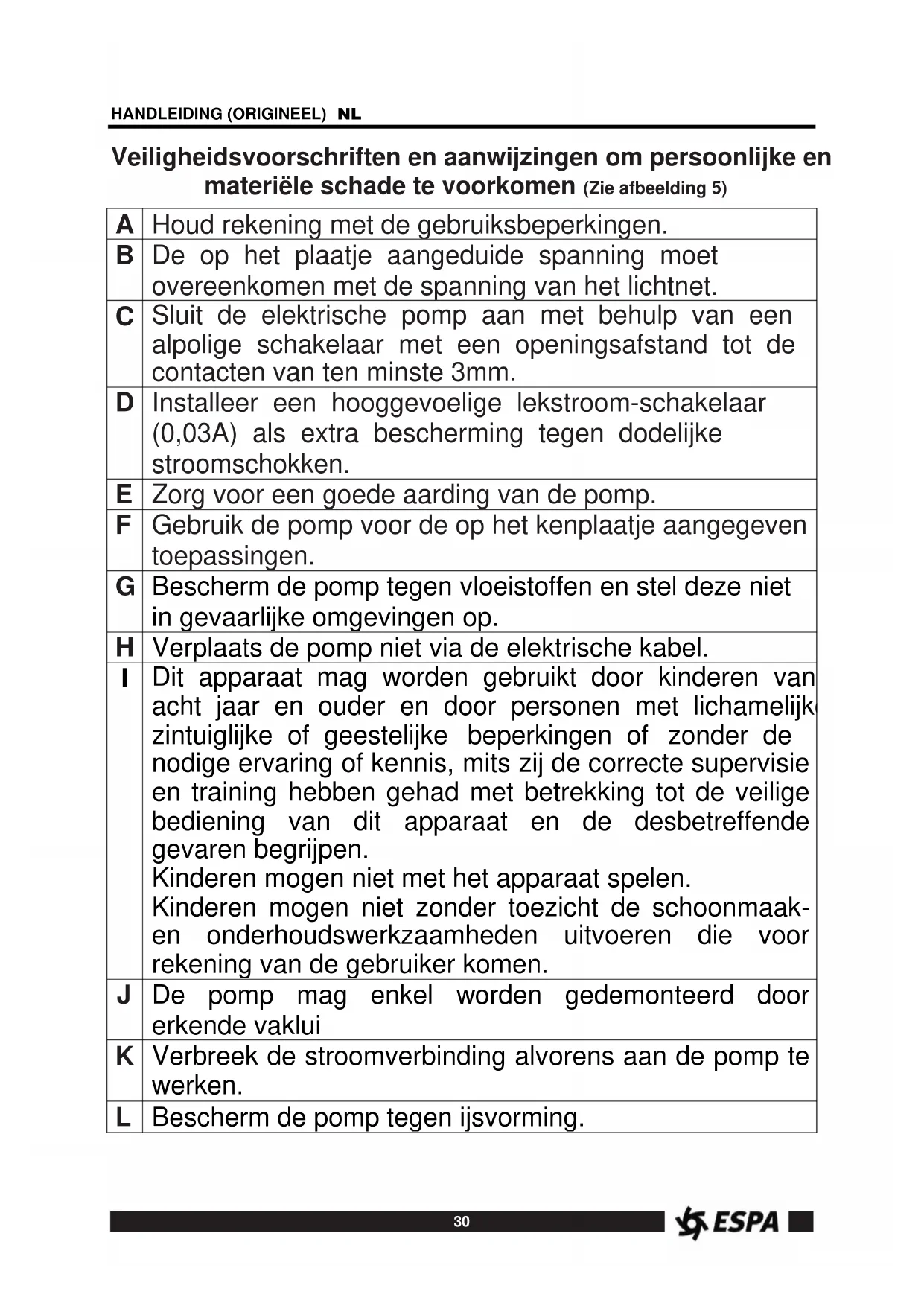

Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materièle schade te voorkomen (Zie afbeelding 5)

A	Houd rekening met de gebruiksbeperkingen.
B	De op hetplaatje aangeduide spanning要去 overeenkomen met de spanning van hetlichtnet.
C	Sluit de elektrische pomp aan met behulp van een alpolige schakelaar met een openingsafstand tot de contacten van ten minste 3mm.
D	Installee een hooggevoelige lekstroom-schakelaar (0,03A) als extra bescherming gegen dodelijkke stroomschokken.
E	Zorg voor een goede a Harding van de pomp.
F	Gebruik de pomp voor de op het kenplaatje aangegeven toepassingen.
G	Beschem de pomp gegen vloeistoffen en stel deze nicht in gevaarlijke omgevingen op.
H	Verplaats de pomp Niet via de elektrische kabel.
I	Dit apparaat mag worden gebruikt door kinderen van%Achtaar en ouder en door personen met lichamelijk zintuiglijke of geestelijkke beperkingen of zonder de nodige ervaring of kennis, mits zij de correcte supervisie en training hebben gehad met betrekking tot de veilige bediening van dit apparaat en de desbeteffende gesaren begrijpen.Kinderenogeniet met het apparaat spelens.Kinderenogeniet zonder toezicht de schoonmaaken onderhoudswerkzaamheden uitvoeren die voor rekening van de gebruiker komen.
J	De pomp mag enkel worden gedemonteerd door erkende vakkui
K	Verbreek de stroomverbinding alvorens aan de pomp te werken.
L	Beschem de pomp gegen ijsvorming.

Inhoud

Veiligheidsvoorschriften voor personen en materieel .. 30

1. Algemeen 31
2. Hantering 31
   3.Installatie 31

3.1.Montage 31
3.2. Persleiding monteren 31
3.3.Elektrische installment 31
3.4. Controles voor de eerste inbedrijstelling .... 32

1. Inbedrijfstelling 32
2. Onderhoud 32
3. Afvoeren van het product 32
   7.Typeplaatje 32
4. Mogelijkke storingen,oorzaken en oplossingen 33
5. Technische gegevens 33
   10.Lijst van de voornaamste onderdelen 40
   11.Afbeeldingen 41

Veiligheidsvoorschriften voor personen en materieel

De volgende symbolen

paragraaf geen aan dat er gevaar kan optreden indien de overeenkomstige voorschriften nicht worden opgevolgd.

GEVAAR Gevaar voor elektrocutie

Niet-naleving van dit voorschrift brengt risico van elektrocutie met zich mee.

GEVAAR

Niet-naleving van dit voorschrift brengt risico van persoonlijk letsel en materiele schade met zich mee.

WAARSCHUWING

Niet-naleving van dit voorschrift brengt risico van schade aan de pomp of de installment met zich mee.

1. ALGEMEEN

Wij verstrekken u deze aanwijzingen om u over de juiste installmente en een optimaal rendement van once pompene informeren.

Lees eerst deze aanwijzingen voordat u de pomp gaat installereren. Bewaar deze om in de toekomst na te+kunnen slaan.

De modellen DRAINEX worden gezruikt voor het overpompen van water met zweefvuil, zoals water van septische tanks enz. Vaste bestanddelen worden doorgelaten in de modellen DRAINEX 200 = 45mm MAX.) en in de modellen DRAINEX 300 = 60~mm (MAX.)

De maximum watertemperatuur is 35^

Volg de installment- en gebruiksvoorschriften en de schema's van de elektrische verbindingen correct op voor een goede werkung van de pomp.

Niet-naleving van de instructies in deze gebruiksaanwijzing kan leiden tot overbelasting van de motor, een verlies van de technische capacititeiten, een vermindering van de levensduur van de pomp en allerlei gevolgen waarvoor we de ansprakelijkheid van de hand wijzen.

De pomp kan nicht worden gebrukt in een zwembad verwijl er mensen zwemmen.

Steek nooit uw hand of een voorwerp in de aanzuig- of uiststroomaansluiting, de draaiende turbine zou ernstige schadeveroorzaken.

2. HANTERING

De pompen worden in een passende verpakking geleverd om transportschade te voorkomen. Controlleroor het uitpakken of de verpakking beschadigd of verrormd werk.

Wees voorzichtig bij het optillen en hanteren van dit apparaat. Gebruik hiervoort passend gereedschap.

3. INSTALLATIE

3.1. Montage

De pomp moet alkijd volledig ondergedompeld functioneren, dit om optimaal gekoeld te worden.

Zorg dat er voldoende ruimte is voor de werkig van de vlotterschakelaar (Afb.3).

De pomp mag nooit worden geschorst door de elektrische kabel of de persleiding (Afb.3).

3.2. Persleiding monteren

In geval de uitstroombuis lang of bochtig is, dan wordt aanbevolen een grotere buis te monteren dan de aansluiting van de uitvoer, dit om drukverlies door watstand in de buis zich te voorkomen.

Installer een terugstroomklep bij de uitgang van de pomp, dit om te voorkomen dat de buis leeg loopt telkens als de pomp stocht. De terugstroomklep dient vaste bestanddelen door te latent.

Let op dat de buis nicht dubbelvouwt en dat die op de juiste wijze aan de uitvoer worden bevestigd, in beiden gevalen za bij een onjuiste bevesting de uistroom gereduceerd zich.

3.3. Elektrische installmentie

De elektrische installmentie dient over afdoende aarding te beschikken en de installmentie dient te worden uitgevoerd door een erkend elektricien, met inachtneming van de daartoe geldende regelgeving.

De pomp dient te worden aangesloten op een installmentie voorzien van een differentieel schakelaar / aardlekschakelaar ( fn = 30 mA) en tevens van een meervoudige scheidingssschakelaar met een contact opening van minstens 3mm

Pompen geassembleerd met een beginnende schakelkast of voorzien van een condensator worden geleverd maar voor gebruik.

Voorriefasigepompen moet de gebruiker verstrekt het de bescherming system.

3.4. Controles voor de eerste inbedrijfstelling

Controleer of de spanning en frequentie van het lichtnet overeenkomen met die op het kenplaatje.

De pomp moet alsd volledig ondergedompeld functioneren, dit om optimaal gekoeld te worden. Zie (Afb.3).

DE POMP MAG NOOIT DROOG DRAIEN.

4. INBEDRIJFSTELLING

Open alle doordstromkleppen in de buizen.

Controleer of de aansluiting correct is en schakel de stroom in;als het waterpeil juist is, slaat de pomp direct aan.

Controller of de stroomopname gelijk of lager is dan het maximum dat op het kenplaatje is aangegeven.

Werkt de motor Niet of verwijdert hij geen water, probeer dan de storing te achechterhalen met behulp van de lijst met meest gebruikelijkke storingen en möglichke oplossingen die we in de volgende网页a's behandelen.

Voorriefasige pompen, controller of de draairichting overeenkomt met de richting aangegeven door de pijl gelegen in het aanzuigkegel.

Contact met de draaiende turbine kan ernstig letsel veroorzaken

5. ONDERHOUD

Schakel de netspanning van de pomp UIT,
alvorens eraan te werken.

Onder normale omstandigheden zich deze pompen nagenoeg onderhoudsvrij.

In geval van bevriezingsgevaar, dient uuit voorzorg alle leidingen leeg te make.

Als de pomp lange&tijd Niet gebruikt gaat
worden, is het aan te bevelen de pomp uit
het waterreservoir te halen, te reinigen en op
een droge, goed geventileerde plaats te
bewaren.

Om te ontstoppen of reinig van de waaier, is het alleen nodig om de aanzuigkegel tilen. Om dit te doein, losgeschroefd de schroeven die de benen vast te zetten. Het deksel vergadering moet loskomen als geheel (Afb.4).

In het DRAINCOR modellen, een 0,3 mm moet peilen worden gebruiken wanner het terugplaatsen van de turbine met de zuignap (Afb.4) af te stemmen. Voor een correcte uitlijning van de turbine, raadpleegt u de schroeven "A" aangegeven op die tekening.

LET OP: in geval van een defect, kan het verzvangen van de elektrische kabel, of reparatie van de pomp alleen maar door de officièle tecnische dienst worden uitgevoerd.

De lijst Erkende Technische Diensten vindt u op www.espa.com.

De pomp bevat geen giftige of verontreinigende materialen waar u rekening mee要去 honden wanner u deze ten slotte wilt afdanken. De belangrijkste onderden zijn maar behoren gekenmerkt om een geschaden verwijdering te waarborgen.

Dit product, of onderdelen van dit product dienen op een milieuvriendelijk manier afgevoerd te worden, breng het maar het gemeentelijk afvaldepot. Wanner dit Niet möglichk is, neemt u dan contact op met uw ESPA leverancier.

1	Product referentie
2	Voltage + freiagentie + product fiche
3	Uitstroom
4	Druk
5	Nominale druk, aantal fasen, symbool wisselstroom en freiagentie.
6	Condensator (Einfasige pomp)
7	EU merk
8	Beschermingsgraad gegen vocht
9	Maximale nominale potentie van de motor (P2)
10	Minimale bedrijfsdruk
11	Maximale druk
12	Bouwjaar en week + Serienummer van de pomp
13	Maximale vloeistofdruk
14	Maximale onderdompelingsdiepte
15	Opgenomen vermogen elektropomp (P1)
16	Motor isolatieindicatie.
17	Aanduiding 'doorlopend in gebruik'.
18	Maximale nominale intensiteit op nominale druk.
19	Naam en adres van de, vor het product, aansprakelijkke verkoper

8. MOGELIJKE STORINGEN, OORZAKEN EN OPLOSSINGEN

1) Motor staat nicht aan.
2) Motor werkt wel, maar pomp geeft geen debiet.
3) Motor stopt automatisch (Klixon).
4) Te laag debiet.

1	2	3	4	OORZAKEN	OPLOSSINGEN
X				Gebrek aan elektriciteit	Vervang de zekeringen of activeren differentiele schakelaar
X		X		Thermische beveiliging geactiveerd	Schakel thermische beveiliging of controleren of de spanning juist is
X				Vlotterschakelaar losgekoppeld	Wacht tot het waterniveau om terug teijken waar voldoendeiveau
X		X		Verstopping van hydraulisch gedeelte	Neem contact op met de Servicedienst
X				Geblokkeerd vlotterschakelaar	Controler de vrij werkung van de vlotterschakelaar
	X			Persleiding losgekoppeld	Verbind deze leiding met de pompuitgang
	X			Lucht opgesloten in het pomplichaam	Verplaats de pomp zichwaarts om de lucht te legen
	X			Voetklep omgekeerd gemonteerd	Keer de kleprichting om
	X			Pomp gedeeltekelijk overdekt van water	Dompel de pomp of wachten om het passendeiveau
	X		X	Ingangsfilter van het water verstoot	Maak de aanzuigfilter schoon
			X	Voorziene opvoerhoogte overschreten	Controler de opvoerhoogte en Zoek drukverliezen
			X	Slijtage in het hydraulisch gedeelte	Neem contact op met de Servicedienst
			X	Persleiding defect	Vervang deze leiding door een neue

Opslagtemperatuur: -10°C - 50°C

Max. relatieve luchtvochtigheid omgeving: 95%

Motor klasse 1.

Voor overige gegevens, zie afb.1.
