РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Draincor ESPA

Руководство по эксплуатации ................. (Перевод с оригинального испанского)

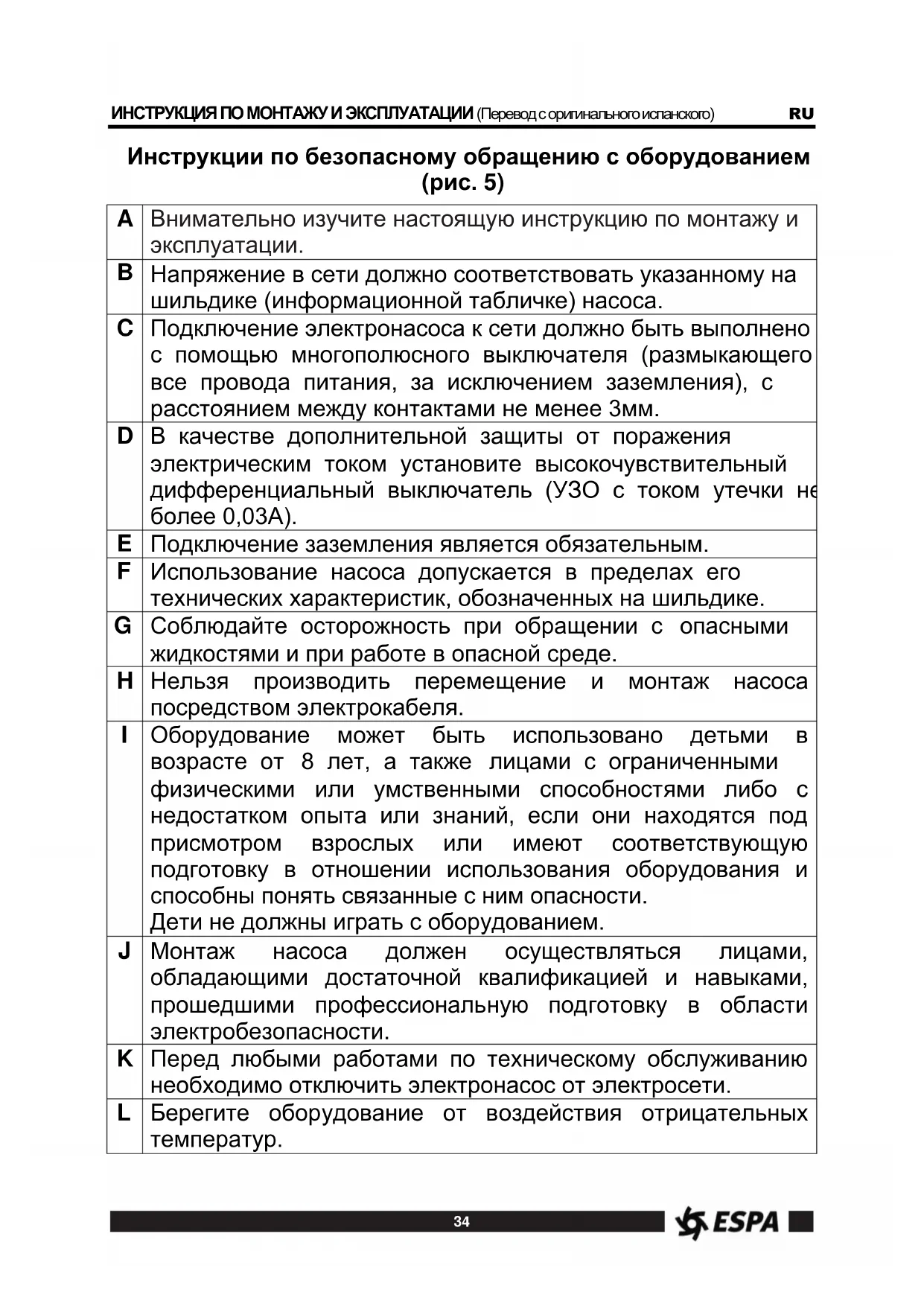

Внимательно изучите настоящую инструкцию по монтажу и эксплуатации.

Напряжение в сети должно соответствовать указанному на шильдике (информационной табличке) насоса.

Подключение электронасоса к сети должно быть выполнено с помощью многополюсного выключателя (размыкающего все провода питания, за исключением заземления), с расстоянием между контактами не менее 3мм.

В качестве дополнительной защиты от поражения электрическим током установите высокочувствительный дифференциальный выключатель (УЗО с током утечки не более 0,03А).

Подключение заземления является обязательным.

Использование насоса допускается в пределах его технических характеристик, обозначенных на шильдике.

Соблюдайте осторожность при обращении с опасными жидкостями и при работе в опасной среде.

Нельзя производить перемещение и монтаж насоса посредством электрокабеля.

Оборудование может быть использовано детьми в возрасте от 8 лет, а также лицами с ограниченными физическими или умственными способностями либо с недостатком опыта или знаний, если они находятся под присмотром взрослых или имеют соответствующую подготовку в отношении использования оборудования и способны понять связанные с ним опасности. Дети не должны играть с оборудованием.

Монтаж насоса должен осуществляться лицами, обладающими достаточной квалификацией и навыками, прошедшими профессиональную подготовку в области электробезопасности.

Перед любыми работами по техническому обслуживанию необходимо отключить электронасос от электросети.

Берегите оборудование от воздействия отрицательных температур.35

Инструкции по безопасному обращению с оборудованием .................................................... 34

2.1. Трубопроводы ....................................... 35 2.2. Электрические подключения насоса ... 35 2.3. Проверка перед запуском ..................... 35

5. Шильдик (информационная табличка) ......... 36

6. Список возможных неисправностей и

9. Перечень основных компонентов.................. 40

10. Иллюстрации ................................................... 41

Предупреждающие знаки Эти символы вместе со словами "Опасно" или “Осторожно” обозначают степень риска при несоблюдении мер предосторожности:

Возможность поражения электрическим током

Возможность поражения людей и/или предметов

Возможность повреждения насоса и / или иного оборудования

1. ОСНОВНЫЕ СВЕДЕНИЯ

Пожалуйста, изучите настоящую инструкцию в целях правильного использования насоса и его безопасной эксплуатации. DRAINEX 200/300, DRAINCOR - погружные насосы для откачки сточных, фекальных вод и грязных жидкостей с содержанием твердых частиц во взвешенном состоянии размером до 45 мм (серия 200) и до 65 мм (серия 300). Максимальная температура воды: +40°С. Прочитайте инструкцию и строго следуйте указаниям по установке и использованию насоса. Обратите внимание на схемы электрических соединений. Несоблюдение правил может привести к перегрузке двигателя или другим повреждениям, за которые изготовитель оборудования ответственности не несет. Запрещено дотрагиваться руками до рабочих частей и механизмов насоса, подключенного к электросети.

Насос должен монтироваться и перемещаться при помощи троса посредством специальных кронштейнов, которые находятся в верхней части

Насос запрещено подвешивать за электрокабель и трубопровод. Во избежание повреждения электрокабеля рекомендуется закрепить его на трубопроводе хомутами. Насос должен быть полностью погружен в воду для оптимального охлаждения электродвигателя. Убедитесь, что поплавковый выключатель имеет достаточное пространство, чтобы перемещаться свободно (Рис. 3). Максимальная глубина погружения насоса: 7м. Все подключения должны быть выполнены квалифицированным персоналом с соблюдением действующих норм.

Слишком малый диаметр трубопровода приведет к потере рабочего напора и производительности насоса. Важно, чтобы трубопровод был абсолютно герметичен. Насос не должен подвергаться воздействию веса напорного трубопровода. Для предотвращения опорожнения трубопровода после выключения насоса рекомендуется применять обратный клапан.

2.2 Электрические подключения насоса

Пользователь должен обеспечить установку сетевого предохранителя, высокочувствительного дифференциального выключателя (УЗО) с током утечки не более 30 мА, внешнего сетевого выключателя электропитания насоса. При отключении всех полюсов зазор между контактами выключателя должен быть не менее Змм. Электрооборудование должно быть заземлено. Однофазные насосы снабжены кабелем с вилкой для подключения к сети. Все однофазные модели оборудованы встроенной тепловой защитой с автоматическим перезапуском.

2.3 Проверка перед запуском

Убедитесь, что частота и напряжение сети соответствуют параметрам насоса. Убедитесь, что все клапаны трубопровода

Подключите электропитание. После включения насоса вода появится в местах излива с задержкой, т.к. требуется некоторое время для заполнения трубопровода водой. Если в работе насоса появились какие-либо отклонения от нормы - обратитесь к Списку возможных неисправностей и способов их устранения. Проверьте, чтобы электродвигатель вращался в соответствии с обозначенным направлением. При неправильном направлении вращения насоса с трехфазным электродвигателем поменяйте местами подключения любых 2 фаз.36

Если работа насоса не планируется в течение длительного периода времени, рекомендуется слить воду из него и трубопровода, очистить и хранить в сухом, хорошо проветриваемом

И СПОСОБЫ ИХ УСТРАНЕНИЯ

1) Насос не включается

2) Насос работает, но отсутствует подача воды

3) Насос останавливается произвольно

4) Производительность насоса не соответствует

диапазону заявленных характеристик

5. ШИЛЬДИК (ИНФОРМАЦИОННАЯ ТАБЛИЧКА)

Напряжение + частота + спецификации оборудования

Диапазон производительности насоса

Диапазон напора (давления) насоса

Номинальное напряжение, количество фаз и частота тока сети электропитания

Емкость и максимальное напряжение конденсатора (однофазные модели)

Знак соответствия нормам системы сертификации стран ЕС

Степень пылевлагозащищенности

Максимальная номинальная мощность на валу насоса (P2)

Минимальное рабочее давление

Максимальное давление

Год и неделя производства - серийный номер насоса

Максимальная температура перекачиваемой жидкости

Максимальная глубина погружения

Максимальная номинальная потребляемая мощность (P1)

Режим работы электродвигателя

Максимальный номинальный потребляемый ток при номинальном напряжении

Наименование и адрес производителя (поставщика) оборудования

Неисправность электросети Проверьте предохранитель, автоматический выключатель и/или УЗО

Срабатывание тепловой защиты Проверьте напряжение сети и/или отсутствие механических засоров гидравлической части насоса

Отключение по положению поплавкового выключателя Подождите, пока уровень жидкости поднимется

Нарушена герметичность электродвигателя Обратитесь в сервисный центр

Заблокирован поплавковый выключатель Проверьте свободное движение поплавкового выключателя

Разъединение патрубка насоса и напорного трубопровода Соедините трубу с напорным патрубком насоса

Попадание воздуха в корпус насоса Удалите воздух из насоса

Неправильно установлен обратный клапан Переустановите клапан в соответствии с направлением движения жидкости и конструкцией клапана

Насос погружен в воду не полностью Опустите насос в воду или дождитесь, пока уровень жидкости поднимется

Забился фильтр на всасывании (при

Общий манометрический напор превышает характеристики насоса Проверьте геометрическую высоту подъема воды и потери напора в трубопроводе

Рабочее колесо изношено Обратитесь в сервисный центр для замены

Повреждение напорного трубопровода Замените дефектный участок трубопровода37

7. ТЕХНИЧЕСКИЕ ДАННЫЕ

Температура жидкости: ....................... 4 ºC - 40ºC Температура окружающего воздуха: .. 0ºC - 40ºC Температура хранения: ..................... -10ºC - 50ºC Относительная влажность воздуха:.............. 95% Класс двигателя: I Иные данные: см. рис.1.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На насосы распространяется гарантия изготовителя, срок действия которой указывается в гарантийном талоне установленного образца (с даты покупки конечным пользователем). Документом, подтверждающим дату продажи, является гарантийный талон. Гарантийный талон должен быть правильно заполнен продавцом оборудования. Его отсутствие или неправильное заполнение может послужить причиной отказа в гарантийном обслуживании оборудования. Гарантийные обязательства включают в себя все производственные дефекты или дефекты комплектующих, подтвержденные производителем. Определение причин возникновения неисправностей насоса производится авторизованными сервисными центрами ESPA. В случае подтверждения производственного брака или дефекта комплектующих сервисным центром производится гарантийный ремонт или замена насоса. Гарантийные обязательства не распространяются на дефекты, возникшие в результате неправильного обращения, неправильного электрического подключения, в случае нарушения правил установки, монтажа, эксплуатации, приведенных в данном руководстве, а также на комплектующие, подверженные естественному износу в процессе эксплуатации, а именно: уплотнения, подшипники, конденсаторы, щетки и т.п. Условия гарантийного обслуживания не применяются в случае обнаружения следов самостоятельной разборки или ремонта насоса.38 AR39 AR40

Cabo Kabel Кабельный ввод

Carcasa motor Motorhuis Корпус электродвигателя

Impulsor Impeller Рабочее колесо

Corpo de pompa Pompbehuizing Корпус гидравлической части

Tapa aspiraçao zuigdeksel Крышка гидравлической части

Corpo intermedio Tussenbehuizing Маслозаполненная камера
