Merk	ESPA
Model	DRAIN 100M
Producttype	Dompelpomp voor helder water
Nominale spanning	230 V ~ 50 Hz
Opgenomen vermogen (P1)	0,75 kW
Nominale stroom	3,4 A
Condensator	12 µF / 450 V
Maximale opvoerhoogte	8,5 m
Maximaal debiet	250 L/min
Maximale vloeistoftemperatuur	35 °C
Beschermingsgraad	IP68 (permanente onderdompeling)
Bedrijfsmodus	Continu (S1)
Isolatieklasse	F
Doorgang van vaste stoffen	Tot 35 mm (model DRAINEX)
Hoofdfuncties	Oppompen van infiltratiewater, legen van tanks en zwembaden
Veiligheid	Thermische beveiliging, niveauschakelaar, aanbevolen aardlekschakelaar 30 mA
Onderhoud en reiniging	Reinig regelmatig het aanzuigfilter; leeg voor vorst
Onderdelen en repareerbaarheid	Neem contact op met een erkende ESPA technische dienst
Algemene informatie	Handleiding in meerdere talen; levensduur 10 jaar

Veelgestelde vragen - DRAIN 100M ESPA

Wat te doen als de pomp niet start?

Controleer eerst de stroomtoevoer: zekeringen en aardlekschakelaar. Als het probleem aanhoudt, kan de thermische beveiliging zijn geactiveerd; wacht tot afkoeling of controleer de spanning. Bij een hydraulische blokkade neemt u contact op met de erkende ESPA technische dienst.

De motor draait maar het water komt er niet uit, waarom?

Mogelijke oorzaken: persleiding niet aangesloten, luchtbel in pomphuis (zijdelings schudden om te verwijderen), terugslagklep omgekeerd, of verstopt aanzuigfilter. Reinig het filter en controleer de aansluitingen.

De pomp start en stopt continu, wat te doen?

Dit wordt vaak veroorzaakt door een geblokkeerde of verkeerd gepositioneerde niveauschakelaar. Zorg ervoor dat de vlotter vrij kan bewegen. Controleer ook of de pomp voldoende is ondergedompeld en dat het waterniveau correct is.

Hoe reinig ik het filter van de DRAIN 100M pomp?

Koppel eerst de pomp los. Verwijder het aanzuigfilter onder de pomp. Reinig het met schoon water om vuil te verwijderen. Plaats het terug voordat u de pomp opnieuw gebruikt.

Wat is de maximale watertemperatuur voor deze pomp?

De maximale vloeistoftemperatuur is 35 °C. Niet gebruiken met warmere vloeistoffen, omdat dit de motor kan beschadigen.

Kan ik de pomp gebruiken voor een zwembad met zwemmers?

Nee, de pomp mag niet worden gebruikt in een zwembad waar mensen in zijn. Het is ontworpen voor legen en oppompen, niet voor continue filtratie tijdens het zwemmen.

Hoe installeer ik de pomp correct in een tank?

Plaats de pomp op een vlak oppervlak, minimaal 5 cm van de bodem als er onzuiverheden zijn. Zorg voor vrije ruimte rond de vlotter. Ondersteun de pomp nooit aan de elektrische kabel of slang; gebruik een touw bevestigd aan de handgreep.

Wat te doen bij vorst?

Laat het water uit de slangen en de pomp lopen vóór vorstperiodes. Als de pomp lange tijd niet wordt gebruikt, reinig deze dan en bewaar op een droge, goed geventileerde plaats, beschermd tegen vorst.

Is de pomp repareerbaar?

Ja, maar alle ingrepen moeten worden uitgevoerd door een erkende ESPA technische dienst. Demonteer de pomp niet zelf, dit maakt de garantie ongeldig en kan gevaarlijk zijn.

Wat betekenen de symbolen op de pomp?

De symbolen geven veiligheidsinstructies: gevaarlijke spanning (risico op elektrische schok), aardingsverplichting, niet aan de kabel dragen, enz. Raadpleeg de handleiding voor volledige details.

GEBRUIKSAANWIJZING DRAIN 100M ESPA

Wij verklaren onder onze verantwoordelijkheid dat de producten in deze handleiding voldoen aan de volgende EU-richtlijnen en technische normen:

• Richtlijn 2006/42/EG (machineveiligheid): Normen EN 809 en EN 60204-1
• Richtlijn 2014/30/UE (EMC): Normen EN 61000-6-1 en EN 61000-6-3
• Richtlijn 2014/35/UE (laagspanning): Normen EN 60335-1, EN 60335-2-41
• Richtlijn 2009/125/EG (ecologisch ontwerp): Verordening (EU) 2019/1781 voor elektromotoren en snelheidsvariatoren. Norm EN 60034-30.
• Richtlijn 2012/19/EU (betreffende afgedankte elektrische en elektronische apparatuur (AEEA)): Norm EN 50419:2006 over het markeren van elektrische en elektronische apparatuur.
• Richtlijn 2011/65/UE (RoHS II): Norm EN 50581.

AR: المطابقة إعلان

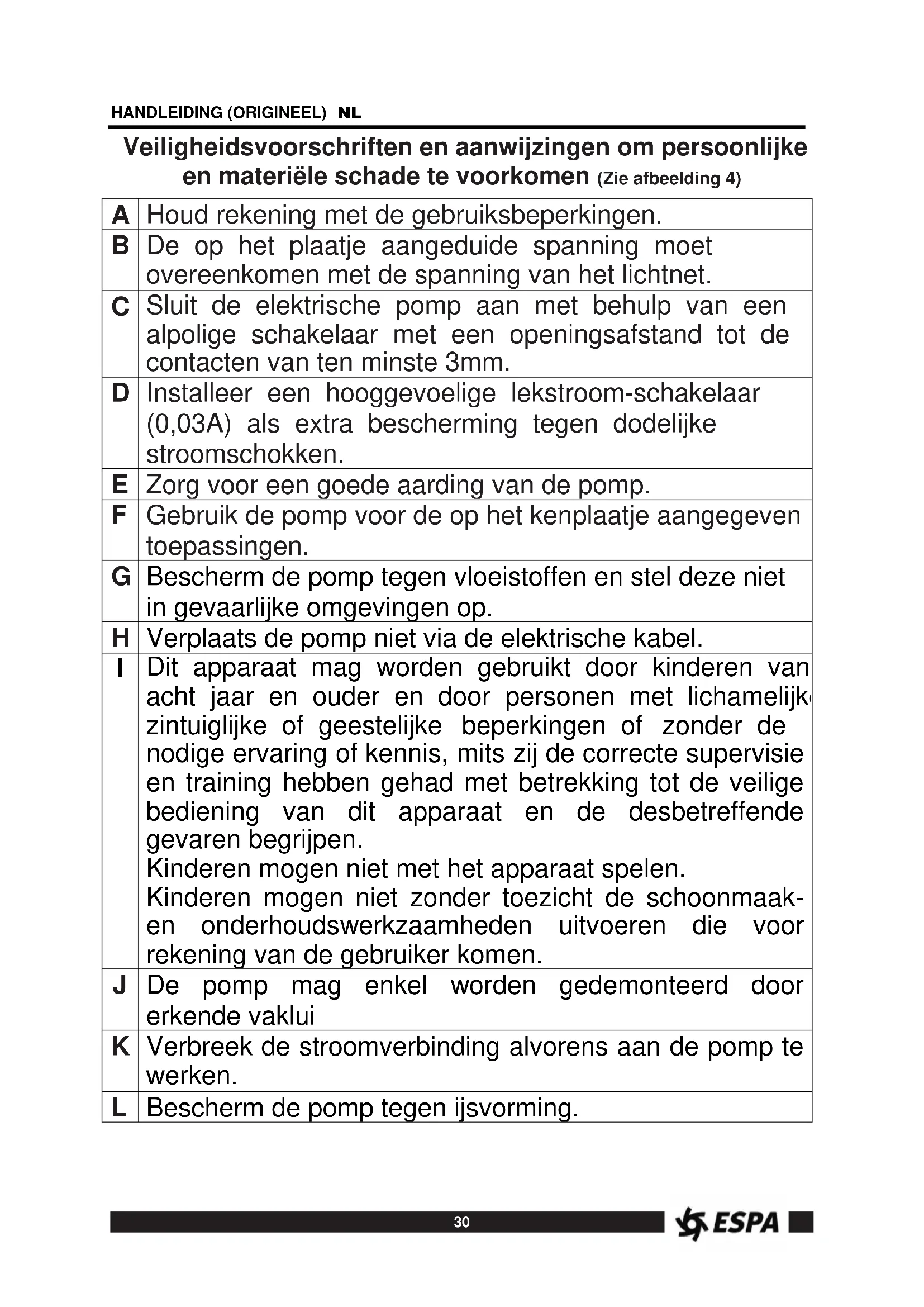

Veiligheidsvoorschriften en aanwijzingen om persoonlijke en materiële schade te voorkomen (Zie afbeelding 4)

A	Houd rekening met de gebruiksbeperkingen.
B	De op het plaatje aangeduide spanning moet overeenkomen met de spanning van het lichtnet.
C	Sluit de elektrische pomp aan met behulp van een alpolige schakelaar met een openingsafstand tot de contacten van ten minste 3mm.
D	Installeer een hooggevoelige lekstroom-schakelaar (0,03A) als extra bescherming tegen dodelijke stroomschokken.
E	Zorg voor een goede aarding van de pomp.
F	Gebruik de pomp voor de op het kenplaatje aangegeven toepassingen.
G	Bescherm de pomp tegen vloeistoffen en stel deze niet in gevaarlijke omgevingen op.
H	Verplaats de pomp niet via de elektrische kabel.
I	Dit apparaat mag worden gebruikt door kinderen van acht jaar en ouder en door personen met lichamelijk zintuiglijke of geestelijke beperkingen of zonder de nodige ervaring of kennis, mits zij de correcte supervisie en training hebben gehad met betrekking tot de veilige bediening van dit apparaat en de desbetreffende gevaren begrijpen.Kinderen mogen niet met het apparaat spelen.Kinderen mogen niet zonder toezicht de schoonmaaken onderhoudswerkzaamheden uitvoeren die voor rekening van de gebruiker komen.
J	De pomp mag enkel worden gedemonteerd door erkende vaklui
K	Verbreek de stroomverbinding alvorens aan de pomp te werken.
L	Bescherm de pomp tegen ijsvorming.

Inhoud

Veiligheidsvoorschriften voor personen en materieel... 30

1. Algemeen....31
2. Hantering 31
3. Installatie 31

3.1. Montage.... 31
3.2. Persleiding monteren 31
3.3. Elektrische installatie 32
3.4. Controles voor de eerste inbedrijfstelling .... 32

1. Inbedrijfstelling....32
2. Onderhoud....32
3. Afvoeren van het product 32
4. Typeplaatje 32
5. Mogelijke storingen, oorzaken en oplossingen.... 33
6. Technische gegevens.... 33
7. Lijst van de voornaamste onderdelen 42
   11.Afbeeldingen....43

Veiligheidsvoorschriften voor personen en materieel

Niet-naleving van de instructies in deze gebruiksaanwijzing kan leiden tot overbelasting van de motor, een verlies van de technische capaciteiten, een vermindering van de levensduur van de pomp en allerlei gevolgen waarvoor we de ansprakelijkheid van de hand wijzen.

2. HANTERING

De pompen worden in een passende verpakking geleverd om transportschade te voorkomen. Controleer voor het uitpakken of de verpakking beschadigd of vervormd werd.

Wees voorzichtig bij het optillen en hanteren van dit apparaat. Gebruik hiervoor passend gereedschap.

3. INSTALLATIE

3.1. Montage

De volgende symbolen naast een paragraaf geven aan dat er gevaar kan optreden indien de overeenkomstige voorschriften niet worden opgevolgd.

GEVAAR Gevaar voor elektrocutie

GEVAAR

WAARSCHUWI NG

Niet-naleving van dit voorschrif brengt risico van elektrocutie met zich mee.

Niet-naleving van dit voorschrif brengt risico van persoonlijk letsel en materiële schade me zich mee.

Niet-naleving van dit voorschrif brengt risico van schade aan de pomp of de installatie met zicl mee.

Steek nooit uw hand of een voorwerp in de aanzuig- of uitstroomaansluiting, de draaiende turbine zou ernstige schade veroorzaken.

1. ALGEMEEN

Wij verstrekken u deze aanwijzingen om u over de juiste installatie en een optimaal rendement van onze pompen te informeren.

Lees eerst deze aanwijzingen voordat u de pomp gaat installeren. Bewaar deze om in de toekomst na te kunnen slaan.

De modellen DRAIN zijn ontworpen voor de afvoer van infiltratiewater, het legen watertanks of zwembaden. De modellen DRAINEX wordt gebruikt voor de afvoer van rioolwater met deeltjes in suspensie, septisch tanks, etc. De maximum watertemperatuur is 35°C. Passage van deeltjes tot 35mm.

Alle pompen zijn vervaardigd in topkwaliteit materiaal, onderworpen aan strikte hydraulische en elektrische controles.

Volg de installatie- en gebruiksvoorschriften en de schema's van de elektrische verbindingen correct op voor een goede werking van de pomp.

De pomp moet altijd volledig ondergedompeld functioneren, dit om optimaal gekoeld te worden. Als er zich veel vuil op de bodem van het waterreservoir bevindt en u een DRAIN-pomp gebruikt, is het belangrijk om de pomp ten minste 5cm te installeren. weg van de bodem om te voorkomen dat vuil het natte uiteinde blokkeert.

Zorg dat er voldoende ruimte is voor de werking van de vlotterschakelaar (Afb.3).

De pomp mag nooit worden geschorst door de elektrische kabel of de persleiding, als het nodig is dat de pomp de bodem niet raakt, hang deze dan op met een plastic kabel die aan de transporthendel is bevestigd. (Afb.3).

3.2. Persleiding monteren

In geval de uitstroombuis lang of bochtig is, dan wordt aanbevolen een grotere ∅ buis te monteren dan de aansluiting van de uitvoer, dit om drukverlies door weerstand in de buis zelf te voorkomen.

Installeer een terugstroomklep bij de uitgang van de pomp, dit om te voorkomen dat de buis leeg loopt telkens als de pomp stopt. De terugstroomklep dient vaste bestanddelen door te laten.

Let op dat de buis niet dubbelvouwt en dat die op de juiste wijze aan de uitvoer wordt bevestigd, in beide gevallen zal bij een onjuiste bevesting de uitstroom gereduceerd zijn.

3.3. Elektrische installatie

De elektrische installatie dient over afdoende aarding te beschikken en de installatie dient te worden uitgevoerd door een erkend elektricien, met inachtneming van de daartoe geldende regelgeving.

De pomp dient te worden aangesloten op een installatie voorzien van een differentieel schakelaar / aardlekschakelaar ( fn = 30mA ) en tevens van een meervoudige scheidingsschakelaar met een contact opening van minstens 3mm.

Pompen geassembleerd met een beginnende schakelkast of voorzien van een condensator worden geleverd klaar voor gebruik.

Voor driefasige pompen moet de gebruiker verstrekt het de bescherming systeem.

3.4. Controles vóór de eerste inbedrijfstelling

Controleer of de spanning en frequentie van het lichtnet overeenkomen met die op het kenplaatje.

De pomp moet altijd volledig ondergedompeld functioneren, dit om optimaal gekoeld te worden. Zie (Afb.3).

DE POMP MAG NOOIT DROOG DRAAIEN.

WIJZIG NOOIT DE SCHAKELAAR POSITIE, DIE DOOR DE FABRIKANT WORDT AANGEPAST.

4. INBEDRIJFSTELLING

Open alle doorstroomkleppen in de buizen.

Sluit de stekker van de schakelkast aan op de toevoer. Als er een geschikt waterniveau is, start de motor onmiddellijk.

Controleer of de stroomopname gelijk of lager is dan het maximum dat op het kenplaatje is aangegeven.

Werkt de motor niet of verwijdert hij geen water, probeer dan de storing te achterhalen met behulp van de lijst met meest gebruikelijke storingen en mogelijke oplossingen die we in de volgende pagina's behandelen.

Voor driefasige pompen, controleer of de draairichting overeenkomt met de richting aangegeven door de pijl gelegen in het aanzuigkegel.

De pomp kan niet worden gebruikt in een zwembad terwijl er mensen zwemmen.

5. ONDERHOUD

Onder normale omstandigheden zijn deze pompen nagenoeg onderhoudsvrij.

In geval van bevriezingsgevaar, dient u uit voorzorg alle leidingen leeg te maken.

Als de pomp lange tijd niet gebruikt gaat worden, is het aan te bevelen de pomp uit het waterreservoir te halen, te reinigen en op een droge, goed geventileerde plaats te bewaren.

LET OP: in geval van een defect, kan het vervangen van de elektrische kabel, of reparatie van de pomp alleen maar door de officiële tecnische dienst worden uitgevoerd.

De lijst Erkende Technische Diensten vindt u op www.espa.com.

De pomp bevat geen giftige of verontreinigende materialen waar u rekening mee moet houden wanneer u deze ten slotte wilt afdanken. De belangrijkste onderdelen zijn naar behoren gekenmerkt om een gescheiden verwijdering te waarborgen.

Dit product, of onderdelen van dit product dienen op een milieuvriendelijke manier afgevoerd te worden, breng het naar het gemeentelijke afvaldepot. Wanneer dit niet mogelijk is, neemt u dan contact op met uw ESPA leverancier.

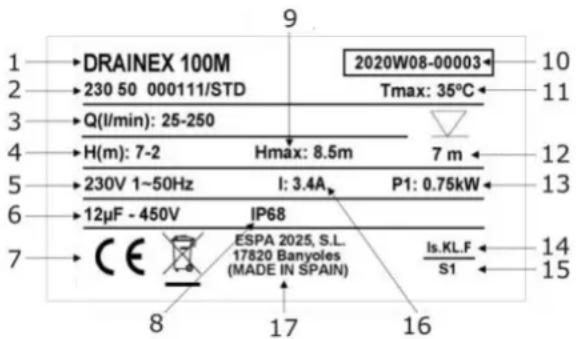

7. PLAATJE MET TECHNISCHE SPECIFICATIES

DRAINEX 100M 230 50 000111/STD Q(l/min): 25-250 H(m): 7-2 230V 1~50Hz 12µF - 450V IP68 ESPA 2025, S.L. 17820 Banyoles (MADE IN SPAIN) Tmax: 35°C Hmax: 8.5m I: 3.4A P1: 0.75kW Is.KL.F S1 10 11 12 13 14 15 9 16 8 17

BESCHRIJVING

1	Product referentie
2	Voltage + frequentie + product fiche
3	Uitstroom
4	Druk
5	Nominale druk, aantal fasen, symbool wisselstroom en frequentie.
6	Condensator (Eénfasige pomp)
7	EU merk
8	Beschermingsgraad tegen vocht
9	Maximale druk
10	Bouwjaar en week + Serienummer van de pomp
11	Maximale vloeistofdruk
12	Maximale onderdompelingsdiepte
13	Opgenomen vermogen elektropomp (P1)
14	Motor isolatie indicatie.
15	Aanduiding 'doorlopend in gebruik'.
16	Maximale nominale intensiteit op nominale druk.
17	Naam en adres van de, vor het product, aansprakelijke verkoper

8. MOGELIJKE STORINGEN, OORZAKEN EN OPLOSSINGEN

1) Motor slaat niet aan.
2) Motor werkt wel, maar pomp geeft geen debiet.
3) Motor stopt automatisch (Klixon).
4) Te laag debiet.

1	2	3	4	OORZAKEN	OPLOSSINGEN
X				Gebrek aan elektriciteit	Vervang de zekeringen of activeren differentiële schakelaar
X		X		Thermische beveiliging geactiveerd	Schakel thermische beveiliging of controleren of de spanning juist is
X				Vlotterschakelaar losgekoppeld	Wacht tot het waterniveau om terug te zijn naar voldoende niveau
X		X		Verstopping van hydraulisch gedeelte	Neem contact op met de Servicedienst
X				Geblokkeerd vlotterschakelaar	Controleer de vrij werking van de vlotterschakelaar
	X			Persleiding losgekoppeld	Verbind deze leiding met de pompuitgang
	X			Lucht opgesloten in het pomplichaam	Verplaats de pomp zijwaarts om de lucht te legen
	X			Voetklep omgekeerd gemonteerd	Keer de kleprichting om
	X			Pomp gedeeltelijk overdekt van water	Dompel de pomp of wachten om het passende niveau
	X		X	Ingangsfilter van het water verstopt	Maak de aanzuigfilter schoon
			X	Voorziene opvoerhoogte overschreden	Controleer de opvoerhoogte en zoek drukverliezen
			X	Slijtage in het hydraulisch gedeelte	Neem contact op met de Servicedienst
			X	Persleiding defect	Vervang deze leiding door een nieuwe

Vloeistoftemperatuur: 4°C - 35°C

Omgevingstemperatuur: 0°C - 40°C

Opslagtemperatuur: -10°C - 50°C

Max. relatieve luchtvochtigheid omgeving: .....95%

Motor klasse I.

Voor overige gegevens, zie afb.1.

NL Lijst van de voornaamste onderdelen
