DRAIN 100M - Bomba ESPA - Manual de utilização gratuito

Marca	ESPA
Modelo	DRAIN 100M
Tipo de produto	Bomba submersível para águas limpas
Tensão nominal	230 V ~ 50 Hz
Potência absorvida (P1)	0,75 kW
Corrente nominal	3,4 A
Capacitor	12 µF / 450 V
Altura manométrica máxima	8,5 m
Vazão máxima	250 L/min
Temperatura máxima do líquido	35 °C
Grau de proteção	IP68 (imersão permanente)
Modo de funcionamento	Contínuo (S1)
Classe de isolamento	F
Passagem de sólidos	Até 35 mm (modelo DRAINEX)
Funções principais	Elevação de águas de infiltração, esvaziamento de reservatórios e piscinas
Segurança	Proteção térmica, boia de nível, disjuntor diferencial 30 mA recomendado
Manutenção e limpeza	Limpar o filtro de sucção regularmente; drenar antes de geadas
Peças de reposição e reparabilidade	Contatar um serviço técnico autorizado ESPA
Informações gerais	Manual disponível em vários idiomas; vida útil de 10 anos

Perguntas frequentes - DRAIN 100M ESPA

O que fazer se a bomba não ligar?

Verifique primeiro a alimentação elétrica: fusíveis e disjuntor diferencial. Se o problema persistir, a proteção térmica pode ter sido acionada; aguarde o resfriamento ou verifique a tensão. Em caso de bloqueio hidráulico, contate o serviço técnico autorizado ESPA.

O motor funciona mas a água não sai, por quê?

Causas possíveis: mangueira de recalque não conectada, bolsa de ar no corpo da bomba (sacudir lateralmente para eliminar), válvula de retenção invertida ou filtro de sucção obstruído. Limpe o filtro e verifique as conexões.

A bomba liga e desliga continuamente, o que fazer?

Isso geralmente se deve a uma boia de nível travada ou mal posicionada. Certifique-se de que a boia possa se mover livremente. Verifique também se a bomba está suficientemente submersa e se o nível de água está adequado.

Como limpar o filtro da bomba DRAIN 100M?

Desconecte primeiro a bomba. Retire o filtro de sucção localizado sob a bomba. Limpe-o com água limpa para remover os detritos. Recoloque-o antes de reutilizar a bomba.

Qual é a temperatura máxima da água para esta bomba?

A temperatura máxima do líquido é de 35 °C. Não utilizar com líquidos mais quentes, pois isso pode danificar o motor.

Posso usar a bomba para uma piscina com banhistas?

Não, a bomba não deve ser utilizada em uma piscina na presença de pessoas. Ela é projetada para esvaziamento e elevação, não para filtração contínua com banho.

Como instalar corretamente a bomba em um reservatório?

Coloque a bomba sobre uma superfície plana, a pelo menos 5 cm do fundo se houver impurezas. Garanta um espaço livre ao redor da boia. Nunca suporte a bomba pelo cabo elétrico nem pela mangueira; use uma corda fixada na alça.

O que fazer em caso de geada?

Esvazie a água das mangueiras e da bomba antes dos períodos de geada. Se a bomba ficar muito tempo sem uso, limpe-a e armazene-a em local seco e arejado, protegido da geada.

A bomba é reparável?

Sim, mas qualquer intervenção deve ser realizada por um serviço técnico autorizado ESPA. Não desmonte a bomba você mesmo, isso anularia a garantia e poderia ser perigoso.

Qual é o significado dos símbolos na bomba?

Os símbolos indicam instruções de segurança: tensão perigosa (risco de choque elétrico), obrigação de aterramento, não transportar pelo cabo, etc. Consulte o manual para detalhes completos.

MANUAL DE UTILIZADOR DRAIN 100M ESPA

PT: DECLARAÇÃO DE CONFORMIDADE

Declaramos sob nossa responsabilidade que os produtos deste manual cumprir as seguintes diretrizes e normas:

- Directiva 2006/42/CE (Segurança de Máquinas): Norme EN 809 e a EN 60204-1

- Directiva 2014/35/UE (Baixa tensão): Norma EN 60335-1, EN 60335-2-41

- Directiva 2009/125/CE (concepção ecológica): Regulamento (UE) 2019/1781 para motores elétricos e aos variadores de velocidade. Norma EN 60034-30.

- Diretiva 2012/19/EU (relative aos resíduos de equipamentos elétricos e eletrônicos (REEE)): Norma EN 50419:2006 sobre marcação de equipamentos elétricos e eletrônicos.

- Directiva 2011/65/UE (RoHS II): Norme EN 50581.

NL: VERKLARING VAN OVEREENSTEMMING

6.SMALTIMENTO DEL PRODOTTO

Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às coisas. (Ver figure 4)

A	Atenção às limitações de emprego.
B	A tensão de placa de classificação deve ser igual à da rede.
C	Liguem a bomba eléctrica à rede através de um interruptor omnipolar com distância de abertura dos contactos de ao menos 3mm.
D	Como protecção suplementar dos choques eléctricos letais, instalem um interruptor diferencial de elevada sensibilidade (0.03A).
E	Efectuem a ligação à terra da bomba.
F	Utilizem a bomba no seu campo de actividade referido na placa de classificação.
G	Attenção aos líquidos e ambientes perigosos.
H	Não puxar a bomba pelo cabo eléctrico.
I	Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e de conhecimento, caso estas tenham recebido formação ou supervisão adequadas no que diz respeito à utilização do aparelho de forma segura, tendo ainda sido instruídas relativamente aos perigos implícitos.As crianças não devem brincar com o aparelho.A limpeza e a manutenção a realizar pelo utilizador não devem ser efectuadas por crianças sem supervisão de um adulto.
J	A bomba só pode ser desmontada por pessoal autorizado.
K	Desligar a electrobomba da corrente antes de qualquer intervenção de manutenção.
L	Atenção à formação de gelo.

Índice

Advertência para a segurança de pessoas e coisas .. 26

1. Generalidades....27
2. Manipulação....27
3. Instalação 27
   3.1. Fixação 27
   3.2. Montage dos tubos de co pressão ..... 27
   3.3. Ligação eléctrica....28
   3.4. Controles prévios ao arranque inicial ..... 28
4. Arranque 28
5. Manutenção 28
6. Eliminação do produto 28
7. Chapa de características....28
8. Possíveis avarias, causas e soluções ..... 29
9. Dados técnicos ..... 29
10. Lista dos componentes principais...... 42
11. Ilustrações.... 43

Advertência para a segurança de pessoas e coisas

Esta simbologia junto das palavras

"Perigo" e "Atenção", indicam a possibilidade de perigo em consequência do desrespeito pelas prescrições correspondentes.

PERIGO

de

electrocussão

PERIGO

ATENÇÃO

A inadvertência desta prescrição comporta perigo de electrocussão.

A inadvertência desta prescrição comporta riscos humanos e materiais.

A inadvertência desta prescrição comporta o perigo de danos à bomba ou na instalação.

Não introduzir nunca a mão ou objetos pela boca de aspiração ou impulsão. A turbina em rotação provocaria graves danos.

1. GENERALIDADES

As instruções que lhe facultamos têm por objectivo obter a correcta instalação e óptimo rendimento das nossas electrobombas.

Leia estas instruções antes de instalar a bomba. Guarde-as para referência futura.

As bombas DRAIN são concebidas para a drenagem de àguas de infiltração, esvaziamento de piscinas ou depositos. As bombas DRAINEX são para o drenagem de àguas carregadas ou para o funcionamento em fossas sépticas. Temperatura maxima da água 35°C. Passagem de solidos de 35 mm.

Foram construídas em materiais de primeira qualidade, submetidas a rigorosos controles hidráulicos e eléctricos.

O adequado seguimento das instruções de instalação e uso, assim como dos esquemas de ligações eléctricas garantem um bom funcionamento da bomba.

O não cumprimento das instruções deste manual pode derivar em sobrecargas no motor, alteração das características técnicas, redução do tempo de vida útil da bomba e consequências de todo o tipo, sobre as quais o fabricante declina toda e qualquer responsabilidade.

A bomba não pode ser utilizada numa piscina enquanto houver pessoas a tomar banho.

2. MANIPULAÇÃO

As bombas são fornecidas em embalagens apropriadas para evitar danos durante o transporte. Antes Verifique se a embalagem não está danificado ou está deformado descompactação.

Elevar e manipular o produto com cuidado e com as ferramentas certas.

3. INSTALAÇÃO

3.1. Fixação

A bomba deve estar totalmente submersa para obter uma boa refrigeração. Si no fundo do depósito existe muita sugidade e se está utilizando o modelo DRAIN, é importante elevar a bomba a uns 5cm do solo para evitar que a referida sugidade bloquei a parte hidráulica.

Procure que exista espaço suficiente para que o boiador possa funcionar livremente (fig.3).

Nunca deve segurar-se a bomba pelo fio eléctrico ou tubo de impulsão, se houver necessidade de suspender a bomba deve faze-lo com cabo de nylon fixado na pega de transporte.

3.2. Montage dos tubos de co pressão

Nos casos em que o percurso de impulsão seja considerável ou sinuoso, recomendamos a utilização de tubagens com um diâmetro maior à boca de impulsão, a fim de evitar ao máximo as perdas de carga por atrito e obter o maior rendimento hidráulico possível.

Instale uma válvula de retenção à saída da bomba para evitar que a tubagem se esvazie cada vez que a bomba pare.

Procurar que o tubo não fique dobrado e que fique correctamente fixo no entroncamento de saída, uma vez que, para além de não obter o caudal desejado, estará a dificultar o normal funcionamento da bomba.

3.3. Ligação eléctrica

A instalação eléctrica deve dispor de uma eficaz tomada de terra e deve cumprir a normativa nacional vigente.

A protecção do sistema basearse-à num interruptor diferencial ( fn = 30mA ) assim como de um sistema de separação múltipla com abertura de contactos de pelo menos 3mm.

As bombas dotadas de quadro de arranque ou condensador incorporado servem-se prontas para o seu funcionamento.

No caso de bombas trifásicas, a proteção deve prevê-la o utente.

3.4. Controles prévios ao arranque inicial

Comprove que a tensão e frequência de rede correspondem às indicadas na placa de características.

Assegure-se de que a bomba está submersa como mostra a fig.3.

A BOMBA NUNCA DEVE FUNCIONAR EM SECO.

NÃO DEVE MODIFICAR A POSIÇÃO DO BOIADOR POIS ESTE ESTA REGULADO DE FABRICA

4. ARRANQUE

Se existe alguma válvula de passagem, abra-a totalmente.

Ligar a ficha do quadro eléctrico numa base de corrente. Se existe um nível de água adequado, o motor pôr-se-á imediatamente em funcionamento. Verifique que a corrente absorvida seja a que está marcada na placa de características.

Se o motor não funcionar ou não extrair água procure descobrir a anomalia através da listagem de avarias mais habituais e as possíveis soluções que facultamos no ponto nº8.

No caso de bombas trifásicas, comprovar se o sentido de giro corresponde ao marcado pela flecha situada no cone de aspiração.

5. MANUTENÇÃO

Em condições normais, estas bombas estão isentas de manutenção.

Em época de temperaturas baixas, aconselha-se esvaziar a tubagem.

Se a inactividade da bomba fôr prolongada é conveniente tirá-la do depósito, limpá-la e guardâ-la em lugar seco e ventilado.

ATENÇÃO: em caso de avaria, tanto a substituição do cabo eléctrico o manipulação da bomba sô deverá ser realizada por um serviço técnico autorizado.

A lista de serviços técnicos autorizados está na www.espa.com.

6. ELIMINAÇÃO DO PRODUTO

No final do tempo de vida útil da bomba, esta não contém nenhum material tôxico nem contaminante. Os principais componentes estão devidamente identificados para se poder fazer uma deposição selectiva.

Este produto ou as suas peças devem ser eliminadas de forma ambientalmente segura, utilize o serviço de recolha de desperdícios. Se tal não for possível, contate a oficina de reparação mais próxima.

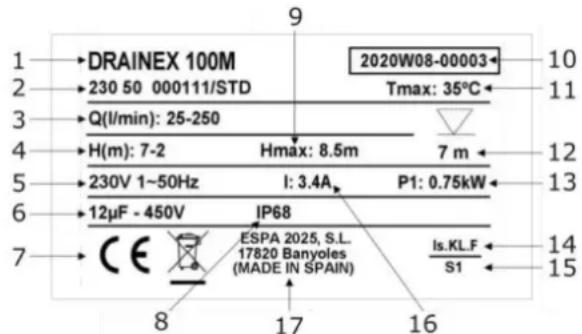

1. PLACA DE CARACTERÍSTICAS


DRAINEX 100M 230 50 000111/STD Q(l/min): 25-250 H(m): 7-2 230V 1~50Hz 12μF - 450V ESPA 2025, S.L. 17820 Banyoles (MADE IN SPAIN) IP68 P1: 0.75kW Tmax: 35°C Hmax: 8.5m 9 10 11 12 13 14 15 8 16 S1

DESCRIÇÃO

1	Referência artigo
2	Tensão + frequência + ficha artigo
3	Caudal
4	Pressão
5	Tensão nominal, no fases, símbolo corrente alterna e frequência
6	Condensador (bombas monofásicas)
7	Classificação CE
8	Grau de proteção contra a humidade
9	Pressão máxima
10	Ano e semana fabrico + No de série da bomba
11	Ta máx. do líquido
12	Profundidade máx. de imersão
13	Potência absorvida pela electrobomba (P1)
14	Designação isolamento motor
15	Símbolo funcionamento contínuo
16	Intensidade nominal máxima a tensão nominal
17	Nome e endereço do vendedor responsável pelo produto

8. POSSÍVEIS AVARIAS, CAUSAS E SOLUÇÕES

1) A bomba não arranca.
2) A bomba funciona, mas não dá caudal.
3) A bomba para automaticamente.
4) O caudal não corresponde ao indicado na curva.

1	2	3	4	CAUSAS	SOLUÇÕES
X				Falta de corrente en la base	Verificar fusíveis e demais dispositivos de proteção
X		X		Atuação da proteção térmica	Rearmar o térmico, depois de estar frio o verificar se voltagem está correta.
X				Paragem por sondas de nível	Esperar a recuperação do poço
X		X		Parte hidráulica bloqueada	Contatar com o Serviço Técnico-Oficial
X				Boiador bloqueado	Verificar o livre funcionamento do boiador
	X			Tubagem da compressão desligada	Apertar a tubagem ao orifício de saída da bomba
	X			Bolsa de ar no corpo da Bomba	Mover a bomba lateralmente par evacuar o ar
	X			Válvula de retenção montada ao contrário	Inverter o sentido da válvula
	X			Bomba parcialmente descoberta de água	Submergir a bomba e esperar a recuperação do poço
	X		X	Filtro de entrada obstruído	Limpar o filtro da pompa
			X	Altura manométrica total superior à prevista	Verificar altura manométrica mais as perdas de carga
			X	Desgaste dos impulsores	Contatar com o Serviço Técnico Oficial
			X	Tubagem de compressão defeituosa	Substitua a tubagem

9. DADOS TÉCNICOS

Humidade relativa ambiente máx: 95%

Motor classe I.

Outros dados, véase figura 1

PT Lista dos componentes principais
