| Marca | ESPA |
| Modelo | DRAIN 100M |
| Tipo de producto | Bomba sumergible para aguas claras |
| Tensión nominal | 230 V ~ 50 Hz |
| Potencia absorbida (P1) | 0,75 kW |
| Intensidad nominal | 3,4 A |
| Condensador | 12 µF / 450 V |
| Altura manométrica máxima | 8,5 m |
| Caudal máximo | 250 L/min |
| Temperatura máxima del líquido | 35 °C |
| Grado de protección | IP68 (inmersión permanente) |
| Modo de funcionamiento | Continuo (S1) |
| Clase de aislamiento | F |
| Paso de sólidos | Hasta 35 mm (modelo DRAINEX) |
| Funciones principales | Elevación de aguas de infiltración, vaciado de depósitos y piscinas |
| Seguridad | Protección térmica, flotador de nivel, interruptor diferencial 30 mA recomendado |
| Mantenimiento y limpieza | Limpiar el filtro de aspiración regularmente; vaciar antes de heladas |
| Piezas de repuesto y reparabilidad | Contactar con un servicio técnico autorizado ESPA |
| Información general | Manual disponible en varios idiomas; vida útil 10 años |
Preguntas frecuentes - DRAIN 100M ESPA
Preguntas de los usuarios sobre DRAIN 100M ESPA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba en formato PDF gratis! Encuentra tus instrucciones DRAIN 100M - ESPA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DRAIN 100M de la marca ESPA.
MANUAL DE USUARIO DRAIN 100M ESPA
ES: DECLARACIÓN DE CONFORMIDAD
Declaramos, bajo nuestra responsabilidad, que los productos de este manual cumplen con las siguientes directivas comunitarias y normas técnicas:
- Directiva 2006/42/CE (Seguridad máquinas): Norma EN 809 y EN 60204-1
- Directiva 2014/30/UE (CEM): Normas EN 61000-6-1 y EN 61000-6-3
- Directiva 2014/35/UE (Baja Tensión): Normas EN 60335-1, EN 60335-2-41
- Directiva 2009/125/CE (diseño ecológico): Reglamento (UE) 2019/1781 para motores eléctricos i variadores de velocidad. Norma EN 60034-30.
- Directiva 2012/19/UE (sobre residuos de aparatos eléctricos y electrónicos (RAEE)): Norma EN 50419:2006 sobre el marcaje de equipos eléctricos y electrónicos.
- Directiva 2011/65/UE (Restricciones a la utilización de sustancias peligrosas): Norma EN 50581
Instrucciones de seguridad y prevención de daños para las personas y equipos (Véase figura 4)
| A | Atención a los límites de empleo. |
| B | La tensión de la placa tiene que ser la misma que la de la red. |
| C | Conecte la electrobomba a la red mediante un interruptor omnipolar con una distancia de apertura de los contactos de, al menos, 3mm. |
| D | Como protección suplementaria de las sacudidas eléctricas letales, instale un interruptor diferencial de elevada sensibilidad (0,03A). |
| E | Efectúe la toma a tierra de la bomba. |
| F | Utilice la bomba en el campo de prestaciones indicado en la placa. |
| G | Atención a los líquidos y ambientes peligrosos. |
| H | No transportar la bomba por el cable eléctrico. |
| I | Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. |
| J | La bomba sólo puede ser desmontada por personal autorizado. |
| K | Desconectar de la corriente antes de cualquier intervención de mantenimiento. |
| L | Atención a la formación de hielo. |
Contenido
Advertencia para la seguridad de personas y cosas
- Generalidades ...... 7
- Manipulación....7
- Instalación ....7
3.1. Fijación .... 7
3.2. Montaje de las tuberías de impulsión...... 7
3.3. Conexión eléctrica....8
3.4. Controles previos a la puesta en marcha inicial .... 8
- Puesta en marcha 8
- Mantenimiento 8
- Eliminación del producto 8
- Placa de características 8
- Relación de posibles averías, causas y soluciones .... 9
- Datos técnicos ...... 9
- Lista de componentes principales ..... 42
- Ilustraciones.... 33
Advertencia para la seguridad de personas y cosas
La siguiente simbología junto a un párrafo indican la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.
PELIGRO riesgo de electrocución
PELIGRO
ATENCIÓN
La no advertencia de esta prescripción comporta un riesgo de electrocución.
La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.
La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.
No introducir nunca la mano u objetos por la boca de aspiración o impulsión, la turbina y la cuchilla en rotación provocarían graves daños.
1. GENERALIDADES
Las instrucciones que facilitamos tienen por objeto informar sobre la correcta instalación y óptimo rendimiento de nuestras bombas.
Lea estas instrucciones antes de realizar la instalación de la bomba.
Guárdelas para futuras consultas.
Los modelos DRAIN han sido diseñados para la evacuación de aguas de filtración, vaciado de depósitos, cisternas o piscinas. Los modelos DRAINEX se utilizan para el trasvase de aguas con elementos en suspensión, fosas sépticas, etc. La temperatura máxima del agua es de 35°C. Pasaje de sólidos de 35mm.
Han sido construidas con materiales de primera calidad y sometidas a estrictos controles eléctricos e hidráulicos.
El adecuado seguimiento de las instrucciones de instalación y uso, así como de los esquemas de conexión eléctricos garantiza el buen funcionamiento de la bomba.
La omisión de las instrucciones de este manual puede derivar en sobrecargas en el motor, merma de las características técnicas, reducción de la vida de la bomba y consecuencias de todo tipo, acerca de las cuales declinamos cualquier responsabilidad.
La bomba no debe ser usada cuando hay personas en el agua.
2. MANIPULACIÓN
Las bombas se suministran en un embalaje adecuado para evitar su deterioro durante el transporte. Antes de desembalar el producto revise que el envoltorio no haya sufrido daños ni esté deformado.
Levante y manipule el producto con cuidado y con las herramientas adecuadas.
3. INSTALACIÓN
3.1. Fijación
La bomba debe quedar totalmente sumergida a fin de tener una óptima refrigeración. Si en el fondo del depósito existe mucha suciedad y se está utilizando el modelo DRAIN, es importante levantar la bomba unos 5cm del suelo para evitar que dicha suciedad bloquee la parte hidráulica. Procurar que exista suficiente espacio para que el flotador pueda funcionar libremente (fig.3).
Nunca deberá suspenderse la bomba por el cable eléctrico o por la tubería de impulsión, si se precisa que la bomba no descanse en el suelo, hacerlo con un cable de plástico fijado en el asa de transporte.
3.2. Montaje de las tuberías de impulsión
En los casos que el recorrido de impulsión sea importante o sinuoso, recomendamos utilizar tuberías con un diámetro superior a la boca de impulsión, a fin de evitar al máximo las pérdidas de carga por rozamiento y obtener el mayor rendimiento hidráulico posible.
Instalar una válvula de retención en la salida de la bomba para evitar que se vacíe el tubo cada vez que se pare la bomba.
Procurar que el tubo no quede doblado y quede fijado correctamente en el entronque de salida, ya que, además de no obtener el caudal deseado, está obstaculizando el normal funcionamiento de la bomba.
3.3. Conexión eléctrica
La instalación eléctrica deberá disponer de una eficaz puesta a tierra y debe cumplir la normativa nacional vigente.
La protección del sistema se basará en un interruptor diferencial ( fn = 30mA ) así como un dispositivo de separación múltiple con abertura de contactos 3mm.
Las bombas dotadas de cuadro de arranque o condensador incorporado se sirven listas para su funcionamiento.
En el caso de bombas trifásicas la protección debe preverla el usuario.
3.4. Controles previos a la puesta en marcha inicial
Compruebe que la tensión y frecuencia de la red corresponde a la indicada en la placa de características.
Asegúrese que la bomba esté sumergida como muestra la fig.3.
LA BOMBA NO DEBE FUNCIONAR NUNCA EN SECO.
NO DEBE MODIFICARSE LA POSICIÓN DEL FLOTADOR, PUES ÉSTE YA VIENE AJUSTADO DE FÁBRICA.
4. PUESTA EN MARCHA
Si existe alguna válvula de paso, ábrala totalmente.
Conectar el enchufe del cuadro eléctrico en una base de corriente, si existe un nivel de agua adecuado, el motor se pondrá inmediatamente en marcha.
Compruebe que la corriente absorbida sea igual o menor a la máxima, indicada en la placa de características.
Si el motor no funciona o no extrae agua, procure descubrir la anomalía a través de la relación de posibles averías más habituales y sus posibles soluciones que facilitamos en el punto n°8.
En caso de bombas trifásicas comprobar que el sentido de giro corresponda al marcado por la flecha situada en el cono de aspiración.
5. MANTENIMIENTO
En condiciones normales nuestras bombas están exentas de mantenimiento.
En épocas de heladas tenga la precaución de vaciar las tuberías.
Si la inactividad de la bomba va a ser prolongada se recomienda sacarla del depósito, limpiarla y guardarla en un lugar seco y ventilado.
ATENCIÓN: en caso de avería, tanto la sustitución del cable eléctrico como la manipulación de la bomba sólo puede ser efectuada por un servicio técnico autorizado.
La Relación de Servicios Técnicos Oficiales se encuentra en www.espa.com.
6. ELIMINACIÓN DEL PRODUCTO
Llegado el momento de desechar la bomba, esta no contiene ningún material tóxico ni contaminante. Los componentes principales están debidamente identificados para poder proceder a un desguace selectivo.
La eliminación de este producto o partes de él debe realizarse de forma respetuosa con el medio ambiente, utilice el servicio local de recogida de residuos. Si esto no es posible, contacte con el servicio técnico de ESPA más cercano.

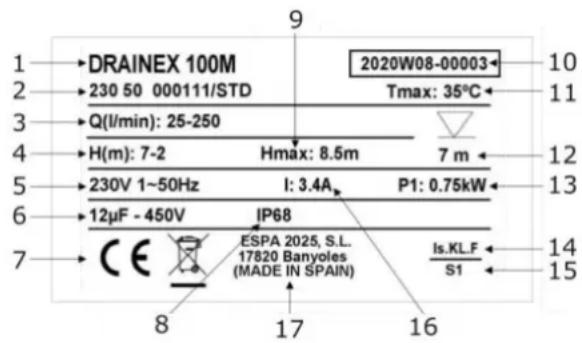

- PLACA CARACTERISTICAS
| 1 | Referencia articulo |
| 2 | Voltaje + frecuencia + ficha articulo |
| 3 | Caudal |
| 4 | Presión |
| 5 | Tensión nominal, no fases, símbolo corriente alterna y frecuencia |
| 6 | Condensador (Modelo monofásico) |
| 7 | Marcaje CE |
| 8 | Grado de protección contra la humedad |
| 9 | Presión máxima |
| 10 | Año y semana fabricación + No de serie de la bomba |
| 11 | T máx. del líquido |
| 12 | Profundidad máx de inmersión |
| 13 | Potencia absorbida del motor (P1) |
| 14 | Designación aislamiento motor |
| 15 | Símbolo funcionamiento continuo |
| 16 | Intensidad nominal máxima a tensión nominal |
| 17 | Nombre y dirección del vendedor responsable del producto |
8. POSIBLES AVERIA, CAUSAS Y SOLUCIONES
1) La bomba no arranca.
2) La bomba funciona pero no sale agua.
3) La bomba para automáticamente
4) El caudal no corresponde a la curva facilitada.
| 1 | 2 | 3 | 4 | CAUSAS | SOLUCIONES |
| X | Falta corriente en la base | Sustituir fusibles o activar el interruptor diferencial | |||
| X | X | Protector térmico activado | Rearmar el protector térmico, comprobar que el voltaje sea correcto | ||
| X | Interruptor de nivel desconectado | Esperar que suba el nivel de agua del recipiente | |||
| X | X | Bloqueo de la parte hidráulica | Acudir a un Servicio Oficial Autorizado | ||
| X | Flotador bloqueado | Comprobar el libre funcionamiento del flotador | |||
| X | Tubo de impulsión desconectado | Conectar y fijar el tubo de impulsión correctamente | |||
| X | Bolsa de aire en la turbina | Mover la bomba lateralmente para evacuar el aire | |||
| X | Válvula de retención montada al revés | Montar la válvula correctamente | |||
| X | Bomba parcialmente descubierta del agua | Sumergir la bomba o esperar la recuperación del nivel | |||
| X | X | Filtro de entrada obturado | Limpiar el filtro de la bomba | ||
| X | Altura manométrica total superior a la prevista | Comprobar la altura geométrica y las pérdidas de carga | |||
| X | Turbina gastada | Contactar con un Servicio Oficial Autorizado | |||
| X | Tubo de impulsión roto | Sustituirlo por uno en perfecto estado |
9. DATOS TÉCNICOS
Temperatura del líquido: 4°C - 35°C
Temperatura ambiente: 0°C - 40°C
Temperatura de almacenamiento:-10°C - 50°C
Humedad relativa ambiente máxima....95%
Motor clase I.
Otros datos, véase figura 1.
Temperatura del líquido:...... 4°C - 35°C
Temperatura ambiente: 0°C - 40°C
Temperatura do líquido: 4°C - 35°C
Temperatura ambiente: 0°C - 40°C
Temperatura de armazenamento: .....-10°C - 50°C
ES Lista de los principales componentes
P max = Presión máxima del sistema. (1 MPa - 10bar - 100m)
Pa max = Presión máxima del agua de entrada.
Fig.2 / Abb.2 / Afb.2 / Pnc.2
