MANUAL DE UTILIZADOR Tiper 2 ESPA

Manual de instruções ............................. (Tradução do original em espanhol)

PT: DECLARAÇÃO DE CONFORMIDADE

Declaramos sob nossa responsabilidade que os produtos deste manual cumprir as seguintes diretrizes e normas: - Directiva 2006/42/CE (Segurança de Máquinas): Norme EN 809 e a EN 60204-1 - Directiva 2014/30/UE (Compatibilidade Electromagnética): Norme EN 61000-6-1 e a EN 61000-6-3 - Directiva 2014/35/UE (Baixa tensão): Norma EN 60335-1, EN 60335-2-41 e a EN 60335-2-60. - Directiva 2009/125/CE (concepção ecológica): Regulamento (UE) 2019/1781 para motores elétricos e aos variadores de velocidade. Norma EN 60034-30. - Diretiva 2012/19/EU (relative aos resíduos de equipamentos elétricos e eletrônicos (REEE)): Norma EN 50419:2006 sobre marcação de equipamentos elétricos e eletrônicos. - Directiva 2011/65/UE (RoHS II): Norme EN 50581DECLARACION DE CONFORMIDAD CE

6.SMALTIMENTO DEL PRODOTTO

Indicações de segurança para as pessoas e de prevenção de prejuízos à bomba e às coisas. (Ver figure 4)

Atenção às limitações de emprego.

A tensão de placa de classificação deve ser igual à da rede.

Liguem a bomba eléctrica à rede através de um interruptor omnipolar com distância de abertura dos contactos de ao menos 3mm. Como protecção suplementar dos choques eléctricos letais, instalem um interruptor diferencial de elevada sensibilidade (0.03A).

Se o cabo de alimentação estiver danificado, ele deverá ser substituído por um S.T.A.

Efectuem a ligação à terra da bomba.

Utilizem a bomba no seu campo de actividade referido na placa de classificação.

Verifiquem que no motor possa funcionar a ventilação automática.

Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos, bem como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou falta de experiência e de conhecimento, caso estas tenham recebido formação ou supervisão adequadas no que diz respeito à utilização do aparelho de forma segura, tendo ainda sido instruídas relativamente aos perigos implícitos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser efectuadas por crianças sem supervisão de um adulto.

Attenção aos líquidos e ambientes perigosos.

Atenção às perdas acidentais. Não exponham a bomba eléctrica às intempéries.

Atenção à formação de gelo. Desliguem a corrente da bomba eléctrica antes de qualquer intervenção de manutenção.PT

Índice Advertência para a segurança de pessoas e coisas ................................................................... 26

1. Generalidades .............................................. 27

2. Manipulação ................................................. 27

6. Eliminação do produto ................................. 28

7. Chapa de características ............................. 28

8. Possíveis avarias, causas e soluções ......... 29

9. Dados técnicos ............................................ 29

10. Lista dos componentes principais ................ 40

11. Esquemas eléctricos .................................... 41

12. Ilustrações .................................................... 42

Advertência para a segurança de pessoas e coisas Esta simbologia junto das palavras “Perigo” e “Atençâo”, indicam a possibilidade de perigo em consequência do desrespeito pelas prescrições correspondentes.

PERIGO de electrocussâo A inadvertência desta pres- criçâo comporta perigo de electrocussâo.

PERIGO A inadvertência desta prescri- çâo comporta riscos humanos e materiais.

ATENÇÀO A inadvertência desta prescri- çâo comporta o perigo de danos à bomba ou na instalaçâo.

As instruções que lhe facultamos têm por objectivo obter a correcta instalaçâo e ôptimo rendimento das nossas electrobombas. Leia estas instruções antes de instalar a bomba. Guarde-as para referência futura. Trata-se de electrobombas centrífugas monocelulares desenhadas para trabalhar com equipamentos compactos de hidromassagem com dispositivo de esvaziamento completo para evitar líquido residual em cada arranque. Concebidas para trabalhar com âgua limpa, isenta de particulas em suspensâo e a uma temperatura mâxima de 50 ºC. O adequado seguimiento das instruções de instalaçâo e uso, assim como dos esquemas de ligações eléctricas garantem um bom funcionamento da bomba

O nâo cumprimento das instruções deste manual podem derivar em sobrecargas no motor, alteraçâo das caracteristicas técnicas, reduçâo do tempo de vida útil da bomba e consequências de todo o tipo, sobre as quais o fabricante declina toda e qualquer res- ponsabilidade.

As bombas são fornecidas em embalagens apropriadas para evitar danos durante o transporte. Antes Verifique se a embalagem não está danificado ou está deformado descompactação. Elevar e manipular o produto com cuidado e com as ferramentas certas.

Estas bombas são projetadas para uso interno. Deverá procurar-se que fique a salvo de inundaç

es e que receba uma forte ventilação de tipo seco. 3.1. Fixaçâo A bomba deverâ ser instalada sobre uma base sôlida e horizontal. Debe estar fixada a esta mediante parafusos, aproveitando os rasgos existentes no suporte para assegurar a estabilidade da montagem. 3.2. Montage dos tubos de aspiraçâo O tubo de aspiraçâo deve ter um diâmetro igual ou superior, ao orificio de entrada da bomba, conservando uma inclinaçâo ascendente de pelo menos 2% a fim de evitar a entrada de ar. Deve procurar-se que o tubo de aspiraçâo seja o mais curto possível. 3.3. Montage dos tubos de co pressâo Procure que a tubagem de compressâo tenha un diâmetro igual ou superior ao orificio de saida da bomba a fim de evitar as perdas de carga em traçados extensos e sinousos da tubagem. Nem a tubagem de aspiraçâo nem a de compressâo devem ficar apoiadas na bomba. 3.4. Ligaçâo eléctrica A instalaçâo eléctrica deverâ dispor de um sistema de separaçâo múltipla com abertura de contactos de pelo menos 3mm. A protecçâo do sistema basear-se-à num interruptor diferencial (Δfn = 30 mA). O cabo de alimentação deve corresponder a pelo menos ao tipo H07 RN-F (segundo 60245 IEC 66). A ligaçâo eléctrica deve ser efectuada por pessoal qualificado seguindo estritamente a norma “EN 60335-2-60”. Verificar se a ligaçâo do condutor de terra está correctamente efectuada.PT

Verificar se a ligaçâo equipotencial entre a banheira e a bomba está correctamente efectuada. Os motores monofásicos levam protecção térmica incorporada. Os esquemas da Fig.1 facilitam a correcta ligaçâo eléctrica. 3.5. Controles prévios ao arranque inicial Comprove que a tensâo e frequência de rede correspondem às indicadas na placa de caracteristicas. Assegure-se de que o veio do motor roda livre- mente. Deverá dotar-se o conjunto de hidromassagem de um dispositivo para que a bomba nâo se ponha em movimento se nâo houver um nível mínimo de água. Deverá esperar que a água alcance o referido nível. Assegurando-se de qua nâo existe nenhuma junta ou uniâo com fugas. A BOMBA NUNCA DEVE FUNCIONAR EM SECO.

Abra todas as vâlvulas de seccionamento que existam nos circuitos de aspiraçâo e compressâo. Ligue o motor e ajuste os “jets” devidamente para obter o caudal desejado. Verificar o sentido de rotaçâo do motor, o qual debe ser horârio visto a partir do ventilador. Verifique se a corrente absorvida é igual ou inferior à indicada na placa de caracteristicas. Ajuste o relé térmico se necesário. Se o motor nâo arranca ou nâo sai âgua na ponta da tubagem procure descobrir a anomalia através da relaçâo de avarias mais habituais e suas possiveis resoluções que facilitamos em pâginas seguintes.

Em condições normais, estas bombas estâo isentas de manutençâo. Limpe a bomba com um pano úmido, sem o uso de produtos agressivos. Se a inactividade da bomba fôr prolongada é conveniente limpar-la e guardâ-la em lugar seco e ventilado. ATENÇÃO: em caso de avaria, a mani- pulaçâo da bomba sô deverâ ser realizada por um serviço técnico autorizado. A lista de serviços técnicos autorizados está na www.espa.com.

6. ELIMINAÇÃO DO PRODUTO

No final do tempo de vida útil da bomba, esta nâo contém nenhum material tôxico nem contaminante. Os principais componentes estâo devidamente identificados para se poder fazer uma deposiçâo selectiva. Este produto ou as suas peças devem ser eliminadas de forma ambientalmente segura, utilize o serviço de recolha de desperdícios. Se tal não for possível, contate a oficina de reparação mais próxima.

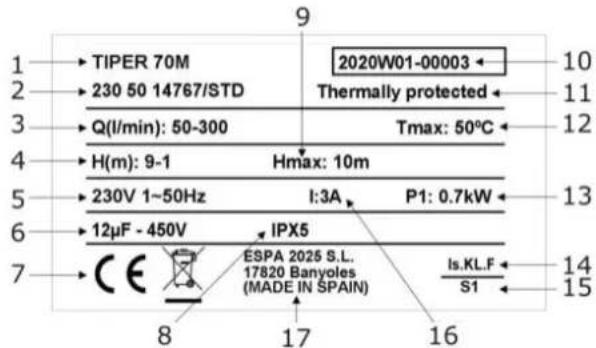

Tensão + frequência + ficha artigo

Tensão nominal, nº fases, símbolo corrente alterna e frequência

Grau de protecção contra a humidade

Indicador de protecção térmica incorporado

Potência absorvida pela electrobomba (P1)

Designação isolamento motor

Intensidade nominal máxima a tensão nominal

Nome e endereço do vendedor responsável pelo produtoPT

1) A bomba não dá caudal.

2) A bomba não arranca.

3) O motor arranca e pára automaticamente (klixon).

4) O caudal é insuficiente.

5) A bomba faz ruído.

Voltagem errada Verifique a voltagem da placa de características e a da rede

Tubagem de aspiração com diâmetro inferior ao requerido Dimensione correctamente a aspiração

Falta de água no conjunto de hidromassagem Encha correctamente a bomba

Fixação da bomba incorrecta Fixe a bomba correctamente

Falta de tensão Rearme os fusíveis

Entrada de ar pela tubagem de aspiração Verifique o estado de uniões e juntas do tubo de aspiração

Bomba bloqueada Contacte pessoal qualificado

Descida do nível de água Encha até ao nível correspondente
