| Tipo de producto | Bomba centrífuga monocelular para hidromasaje |
| Marca | ESPA |
| Modelo | Tiper 2 |
| Alimentación | 230 V / 50 Hz / Monofásico |
| Potencia absorbida (P1) | 0,7 kW |
| Intensidad nominal | 3 A |
| Condensador | 12 µF / 450 V |
| Protección térmica | Incorporada (Klixon) |
| Presión máxima | 10 mCA |
| Caudal | 50 a 300 L/min |
| Temperatura del líquido | 4°C a 50°C |
| Temperatura ambiente | 0°C a 40°C |
| Grado de protección | IPX5 |
| Clase de aislamiento del motor | F |
| Tipo de funcionamiento | Continuo (S1) |
| Mantenimiento | Limpieza con paño húmedo, sin mantenimiento regular |
| Seguridad | Interruptor diferencial 30 mA, puesta a tierra obligatoria |
| Uso | Aguas limpias, sin elementos en suspensión |
| Cebado | Necesario antes de la puesta en marcha |
| Certificaciones | CE, directivas europeas (Máquinas, CEM, Baja Tensión) |
Preguntas frecuentes - Tiper 2 ESPA
Preguntas de los usuarios sobre Tiper 2 ESPA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Bomba en formato PDF gratis! Encuentra tus instrucciones Tiper 2 - ESPA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Tiper 2 de la marca ESPA.
MANUAL DE USUARIO Tiper 2 ESPA
ES Manual de instrucciones .... 6 (Original)
ES: DECLARACIÓN DE CONFORMIDAD
Declaramos, bajo nuestra responsabilidad, que los productos de este manual cumplen con las siguientes directivas comunitarias y normas técnicas:
- Directiva 2006/42/CE (Seguridad máquinas): Norma EN 809 y EN 60204-1
- Directiva 2014/30/UE (CEM): Normas EN 61000-6-1 y EN 61000-6-3
- Directiva 2014/35/UE (Baja Tensión): Normas EN 60335-1, EN 60335-2-41 y EN 60335-2-60
- Directiva 2009/125/CE (diseño ecológico): Reglamento (UE) 2019/1781 para motores eléctricos variadores de velocidad. Norma EN 60034-30.
- Directiva 2012/19/UE (sobre residuos de aparatos eléctricos y electrónicos (RAEE)): Norma EN 50419:2006 sobre el marcaje de equipos eléctricos y electrónicos.
- Directiva 2011/65/UE (Restricciones a la utilización de sustancias peligrosas): Norma EN 50581
Instrucciones de seguridad y prevención de daños para las personas y equipos (Véase figura 4)
| A | Atención a los límites de empleo. |
| B | La tensión de la placa tiene que ser la misma que la de la red. |
| C | Conecte la electrobomba a la red mediante un interruptor omnipolar con una distancia de apertura de los contactos de, al menos, 3mm.Como protección suplementaria de las sacudidas eléctricas letales, instale un interruptor diferencial de elevada sensibilidad (0,03A). |
| D | Si el cable de alimentación está dañado, debe ser sustituido por un S.T.A. |
| E | Efectúe la toma a tierra de la bomba. |
| F | Utilice la bomba en el campo de prestaciones indicado en la placa. |
| G | Recuerde cebar la bomba. |
| H | Asegúrese que el motor pueda autoventilarse. |
| I | Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o formación apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica.Los niños no deben jugar con el aparato.La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión. |
| J | Atención a los líquidos y ambientes peligrosos. |
| K | Atención a las pérdidas accidentales.No exponga la electrobomba a la intemperie. |
| L | Atención a la formación de hielo.Desconectar de la corriente antes de cualquier intervención de mantenimiento. |
Contenido
Advertencia para la seguridad de personas y cosas
- Generalidades ...... 7
- Manipulación....7
- Instalación ....7
3.1. Fijación 7
3.2. Montaje de las tuberías de aspiración...... 7
3.3. Montaje de las tuberías de impulsión...... 7
3.4. Conexión eléctrica 7
3.5. Controles previos a la puesta en marcha inicial....8
- Puesta en marcha 8
- Mantenimiento 8
- Eliminación del producto 8
- Placa de características 8
- Relación de posibles averías, causas y soluciones....9
- Datos técnicos 9
- Lista de componentes principales ..... 40
- Esquemas de conexión ...... 41
- Ilustraciones.... 42
Advertencia para la seguridad de personas y cosas
La siguiente simbología junto a un párrafo indican la posibilidad de peligro como consecuencia de no respetar las prescripciones correspondientes.
PELIGRO riesgo de electrocución
PELIGRO
La no advertencia de esta prescripción comporta un riesgo de electrocución.
La no advertencia de esta prescripción comporta un riesgo de daño a las personas o cosas.
ATENCIÓN
La no advertencia de esta prescripción comporta un riesgo de daños a la bomba o a la instalación.
1. GENERALIDADES
Las instrucciones que facilitamos tienen por objeto informar sobre la correcta instalación y óptimo rendimiento de nuestras bombas.
Lea estas instrucciones antes de realizar la instalación de la bomba.
Guárdelas para futuras consultas.
Son bombas centrífugas monocelulares, diseñadas para trabajar con equipos compactos de hidromasajes con dispositivo de vaciado completo para evitar el líquido residual en cada puesta en marcha.
Están concebidas para trabajar con aguas limpias, exentas de sólidos en suspensión y a una temperatura máxima de 50°C.
El adecuado seguimiento de las instrucciones de instalación y uso, así como de los esquemas de conexión eléctricos garantiza el buen funcionamiento de la bomba.
La omisión de las instrucciones de este manual puede derivar en sobrecargas en el motor, merma de las características técnicas, reducción de la vida de la bomba y consecuencias de todo tipo, acerca de las cuales declinamos cualquier responsabilidad.
2. MANIPULACIÓN
Las bombas se suministran en un embalaje adecuado para evitar su deterioro durante el transporte. Antes de desembalar el producto revise que el envoltorio no haya sufrido daños ni esté deformado.
Levante y manipule el producto con cuidado y con las herramientas adecuadas.
3. INSTALACIÓN
Estas bombas están concebidas para su uso en interiores.
Se procurará que esté a salvo de posibles inundaciones y reciba una ventilación de carácter seco.
3.1. Fijación
La bomba deberá descansar sobre una base sólida y horizontal. Debe estar fijada a ella mediante tornillos, aprovechando los agujeros que existen en el soporte para asegurar la estabilidad del montaje.
3.2. Montaje de las tuberías de aspiración
La tubería debe poseer un diámetro igual o superior al de la boca de entrada de la bomba, conservando permanentemente una pendiente ascendente mínima del 2% para evitar bolsas de aire.
Debe procurarse que el tubo de aspiración de la bomba sea lo más corto posible.
3.3. Montaje de las tuberías de impulsión
Se recomienda utilizar tuberías de un diámetro igual al de la boca de impulsión o mayor para reducir las pérdidas de carga en tramos largos y sinuosos de tuberías.
Las tuberías jamás descansarán su peso sobre la bomba.
3.4. Conexión eléctrica
La instalación eléctrica deberá disponer de un sistema de separación múltiple con apertura de contactos 3mm.
La protección del sistema se basará en un interruptor diferencial ( fn = 30mA ).
El cable de alimentación debe corresponder, al menos, al tipo H07 RN-F (según 60245 IEC 66) y disponer de terminales.
La conexión eléctrica debe ser realizada por personal cualificado siguiendo estrictamente la norma "EN 60335-2-60".
Asegurarse de que la conexión del cable de masa se haya realizado correctamente.
Asegurarse de que la conexión equipotencial entre la bañera y la bomba se haya realizado correctamente.
Los motores monofásicos llevan protección térmica incorporada.
Siga las instrucciones de la figura 1 para una correcta instalación eléctrica.
3.5. Controles previos a la puesta en marcha inicial
Compruebe que la tensión y frecuencia de la red corresponde a la indicada en la placa de características.
Asegúrese que el eje de la bomba gira libremente.
Deberá dotarse de un dispositivo, en el conjunto de hidromasaje, para que la bomba no se ponga en marcha si no hay un mínimo nivel de agua. Deberá esperar a que el agua alcance dicho nivel.
Asegúrese de que no exista ninguna junta o racor con pérdidas.
LA BOMBA NO DEBE FUNCIONAR NUNCA EN SECO.
4. PUESTA EN MARCHA
Abra todas las válvulas de paso en las tuberías, tanto en la aspiración como en la impulsión.
Conecte el interruptor de suministro y ajuste los "jets" debidamente para obtener el caudal deseado.
Compruebe el sentido de giro del motor, este debe ser horario visto desde el ventilador.
Compruebe que la corriente absorbida sea igual o menor a la máxima, indicada en la placa de características. Reajustar el relé térmico si es necesario.
Si el motor no funciona o no extrae agua, procure descubrir la anomalía a través de la relación de posibles averías más habituales y sus posibles soluciones que facilitamos en páginas posteriores.
5. MANTENIMIENTO
Nuestras bombas están exentas de mantenimiento.
Limpiar la bomba con un paño húmedo y sin utilizar productos agresivos.
Si la inactividad de la bomba va a ser prolongada se recomienda desmontarla y guardarla en un lugar seco y ventilado.
ATENCIÓN: en caso de avería, la manipulación de la bomba sólo puede ser efectuada por un servicio técnico autorizado.
La Relación de Servicios Técnicos Oficiales se encuentra en www.espa.com.
Llegado el momento de desechar la bomba, esta no contiene ningún material tóxico ni contaminante. Los componentes principales están debidamente identificados para poder proceder a un desguace selectivo.
6. ELIMINACIÓN DEL PRODUCTO
Llegado el momento de desechar la bomba, esta no contiene ningún material tóxico ni contaminante. Los componentes principales están debidamente identificados para poder proceder a un desguace selectivo.
La eliminación de este producto o partes de él debe realizarse de forma respetuosa con el medio ambiente, utilice el servicio local de recogida de residuos. Si esto no es posible, contacte con el servicio técnico de ESPA más cercano.

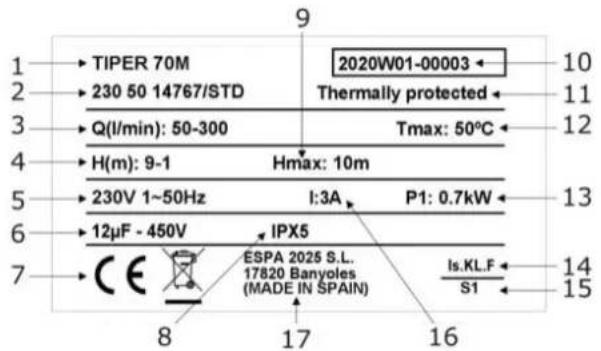

- PLACA CARACTERISTICAS
| 1 | Referencia articulo |
| 2 | Voltaje + frecuencia + ficha articulo |
| 3 | Caudal |
| 4 | Presión |
| 5 | Tensión nominal, no fases, símbolo corriente alterna y frecuencia |
| 6 | Condensador (Modelo monofásico) |
| 7 | Marcaje CE |
| 8 | Grado de protección contra la humedad |
| 9 | Presión máxima |
| 10 | Año y semana fabricación + N° de serie de la bomba |
| 11 | Indicador protección térmica incorporada |
| 12 | T máx. del líquido |
| 13 | Potencia absorbida del motor (P1) |
| 14 | Designación aislamiento motor |
| 15 | Símbolo funcionamiento continuo |
| 16 | Intensidad nominal máxima a tensión nominal |
| 17 | Nombre y dirección del vendedor responsable del producto |
8. POSIBLES AVERIAS, CAUSAS Y SOLUCIONES
1) La bomba no da caudal.
2) La bomba no arranca.
3) El motor arranca y para automáticamente (klixon).
4) El caudal es insuficiente.
5) La bomba hace ruido.
| 1 | 2 | 3 | 4 | 5 | CAUSAS | SOLUCIONES |
| X | X | Voltaje erróneo | Compruebe el voltaje de la placa características y el de la red | |||
| X | Térmico invertido | Rearme térmico | ||||
| X | X | Tubería de aspiración con diámetro inferior al requerido | Dimensione correctamente la aspiración | |||
| X | X | Falta de agua en el conjunto de hidromasaje | Llene de agua el conjunto de hidromasaje | |||
| X | Fijación incorrecta de la bomba | Fije correctamente la bomba | ||||
| X | Falta de tensión | Rearme los fusibles | ||||
| X | JETS o tuberías obstruidos | Límpielos debidamente | ||||
| X | X | Entrada de aire por la tubería de aspiración | Compruebe, estado racores y juntas del tubo de aspiración | |||
| X | X | Bomba bloqueada | Contacte con personal cualificado | |||
| X | Descenso del nivel del agua | Llene hasta el nivel correspondiente |
9. DATOS TÉCNICOS
Temperatura del líquido:...... 4°C - 50°C
Temperatura ambiente: 0°C - 40°C
Temperatura de almacenamiento:-10°C - 50°C
Humedad relativa ambiente máxima:.....95%
Motor clase I.
Otros datos, véase figura 2
Temperatura del líquido: 4°C - 50°C
Temperatura ambiente: 0°C - 40°C
Temperatura do líquido: 4°C - 50°C
Temperatura ambiente: 0°C - 40°C
Temperatura de armazenamento: .....-10°C - 50°C
P max = Presión máxima del sistema. (1 MPa - 10bar - 100m)
Pa max = Presión máxima del agua de entrada.

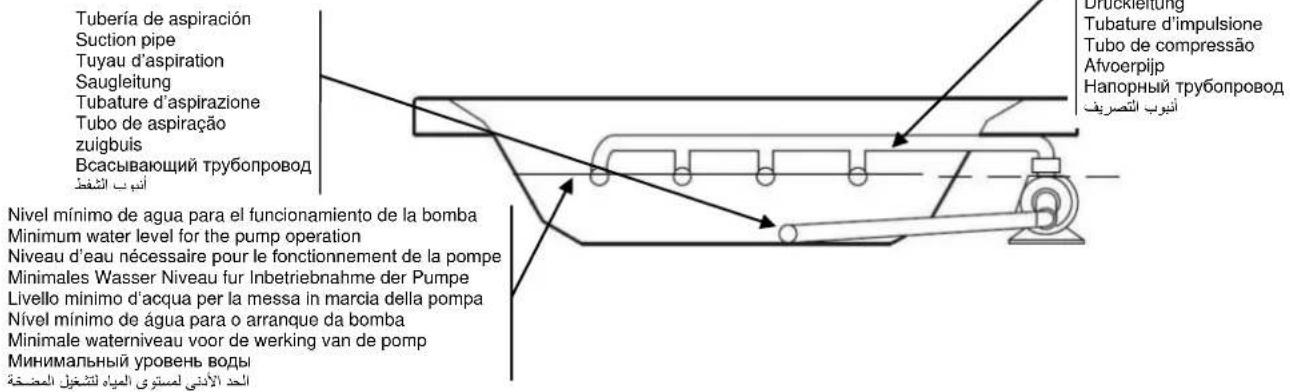

Fig.3 / Abb.3 / Afb.3 / Puc.3 / 3

