Tiper 2 - Pompa ESPA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa centrifuga monocellulare per idromassaggio
Marca	ESPA
Modello	Tiper 2
Alimentazione	230 V / 50 Hz / Monofase
Potenza assorbita (P1)	0,7 kW
Corrente nominale	3 A
Condensatore	12 µF / 450 V
Protezione termica	Integrata (Klixon)
Pressione massima	10 mCA
Portata	50 a 300 L/min
Temperatura del liquido	4°C a 50°C
Temperatura ambiente	0°C a 40°C
Grado di protezione	IPX5
Classe di isolamento motore	F
Tipo di funzionamento	Continuo (S1)
Manutenzione	Pulizia con panno umido, nessuna manutenzione regolare
Sicurezza	Interruttore differenziale 30 mA, messa a terra obbligatoria
Utilizzo	Acque pulite, senza elementi in sospensione
Avviamento	Necessario prima dell'avvio
Certificazioni	CE, direttive europee (Macchine, Compatibilità Elettromagnetica, Bassa Tensione)

Domande frequenti - Tiper 2 ESPA

Che tipo di acqua posso utilizzare con la pompa Tiper 2?

Acque pulite, prive di elementi in sospensione, temperatura max 50°C.

Come installare correttamente la pompa?

Su una base solida e orizzontale, con tubi di aspirazione in pendenza ascendente del 2%, e collegamento elettrico da parte di un professionista con interruttore differenziale 30 mA.

Cosa fare se la pompa non si avvia?

Controllare la tensione, il termico, l'avviamento e i fusibili. Consultare la tabella dei guasti nel manuale.

La pompa funziona a secco, è pericoloso?

Sì, non far funzionare mai la pompa a secco. Riempire d'acqua prima dell'avviamento.

Come manutenere la pompa?

Pulire con un panno umido. In caso di inattività prolungata, smontare e riporre in un luogo asciutto.

Qual è la pressione massima?

10 metri di colonna d'acqua (circa 1 bar).

Cosa significa il klixon che si inserisce?

Protezione termica integrata. Se il motore si ferma e riparte, attendere il raffreddamento.

Posso utilizzare la pompa all'esterno?

No, uso interno solo, al riparo dalle intemperie.

Dove trovare i pezzi di ricambio?

Contattare un servizio tecnico autorizzato ESPA (elenco su www.espa.com).

Qual è la durata della pompa?

Non specificata, ma una corretta manutenzione e un utilizzo entro i limiti di prestazione ne prolungano la vita.

MANUALE UTENTE Tiper 2 ESPA

IT Manuale d'istruzioni 22 (Traduzione dall'originale spagnolo)

IT: DICHIARAZIONE DI CONFORMITÀ

Dichiariamo sotto la nostra responsabilità che i prodotti presenti in questo manuale sono conformi alle seguenti direttive e norme:

• Direttiva 2006/42/CE (sicurezza della macchina): Norma EN 809 e alla EN 60204-1
• Direttiva 2014/30/UE (Compatibilita elettromagnetica): Norma EN 61000-6-1 e alla EN 61000-6-3
• Direttiva 2014/35/UE (Bassa Tensione): Norma EN 60335-1, EN 60335-2-41 e alla EN 60335-2-60
• Direttiva 2009/125/CE (progetto ecologico):
• Regolamento (UE) 2019/1781 per motori elettrici e dei variatori di velocità. Norma EN 60034-30.
• Direttiva 2012/19/EU (sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)): Norma EN 50419:2006 sulla marcatura di apparecchiature elettriche ed elettroniche.
• Direttiva 2011/65/UE (RoHS II): Norma EN 50581

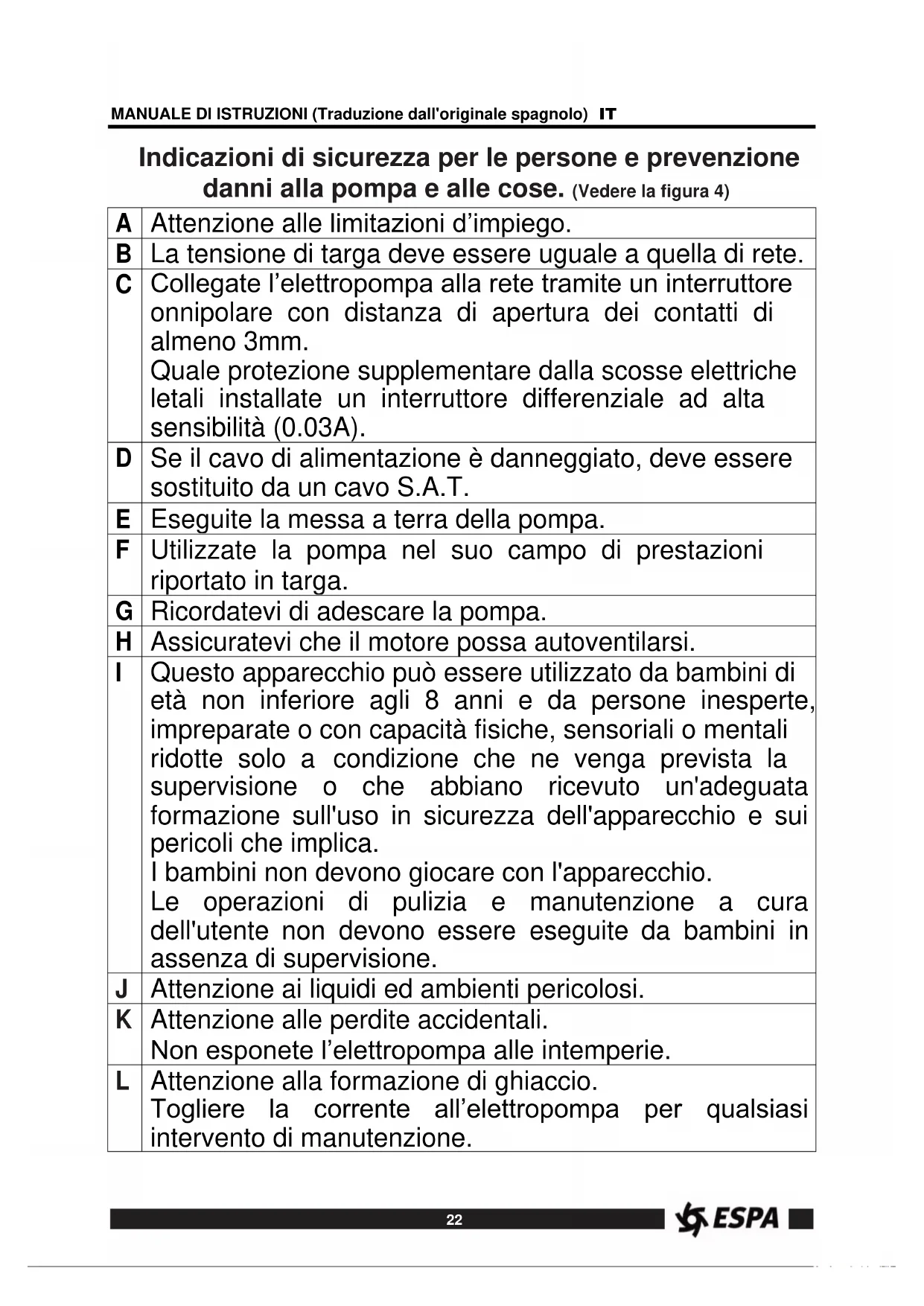

Indicazioni di sicurezza per le persone e prevenzione danni alla pompa e alle cose. (Vedere la figura 4)

A	Attenzione alle limitazioni d'impiego.
B	La tensione di targa deve essere uguale a quella di rete.
C	Collegate l'elettropompa alla rete tramite un interruttore onnipolare con distanza di apertura dei contatti di almeno 3mm.Quale protezione supplementare dalla scosse elettriche letali installate un interruttore differenziale ad alta sensibilità (0.03A).
D	Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo S.A.T.
E	Eseguite la messa a terra della pompa.
F	Utilizzate la pompa nel suo campo di prestazioni riportato in targa.
G	Ricordatevi di adescare la pompa.
H	Assicuratevi che il motore possa autoventilarsi.
I	Questo apparecchio può essere utilizzato da bambini di età non inferiore agli 8 anni e da persone inesperte, impreparate o con capacità fisiche, sensoriali o mentali ridotte solo a condizione che ne venga prevista la supervisione o che abbiano ricevuto un'adeguata formazione sull'uso in sicurezza dell'apparecchio e sui pericoli che implica.I bambini non devono giocare con l'apparecchio.Le operazioni di pulizia e manutenzione a cura dell'utente non devono essere eseguite da bambini in assenza di supervisione.
J	Attenzione ai liquidi ed ambienti pericolosi.
K	Attenzione alle perdite accidentali.Non esponete l'elettropompa alle intemperie.
L	Attenzione alla formazione di ghiaccio.Togliere la corrente all'elettropompa per qualsiasi intervento di manutenzione.

Índice

Avvertimenti per la sicurezza delle persone e delle cos22.....

1. Generalità....23
2. Manipolazione 23
3. Installazione 23

3.1. Fissaggio....23
3.2. Montaggio delle tubatura d'aspirazione .. 23
3.3. Montaggio della tubatura d'impulsione .. 23
3.4. Collegamento elettrico 23
3.5. Controlli previ alla messa in marcia iniziale ...24

1. Messa in marcia 24
2. Manutenzione.... 24
3. Smaltimento del prodotto 24
4. Targhette di identificazione 24
5. Possibili avarie, motivi e soluzioni ...... 25
6. Dati tecnici....25
7. Elenco dei principali componenti ..... 40
8. Schemi elettrici....41
9. Illustrazioni 42

Avvertimenti per la sicurezza delle persone e delle cose

Questa simbologia ⚡️! assieme alle relative diciture: “Pericolo” e “Avvertenza” indicano la potenzialità del rischio derivante dal mancato rispetto della prescrizione alla quale sono stati abbinati, come sotto specificato:

PERICOLO rischio di scosse elettriche

assieme alle relative PERICOLO

Avverte che la mancata osservanza della prescrizione comporta un rischio di scosse elettriche.

Avverte che la mancata osser vanza della prescrizione comporta un rischio di danno alle persone e/o alle cose.

AVVERTENZA

Avverte che la mancata osser vanza della prescrizione comporta un rischio di danno alla pompa o al l'impianto.

1. GENERALITÀ

Le istruzioni che diamo hanno lo scopo di permettere la corretta installazione e l'ottimo rendimento delle nostre eltropompe.

Leggere queste istruzioni prima di installare la pompa.

Salva per consultazioni future.

Sono pompe centrifughe, monocellulari, progettate per lavorare con complessi compatti d'idromassaggio con dispositivo di svuotamento completo per evitare il liquido residuo in ogni messa in marcia.

Concepite per lavorare con acqua pulita, priva di elementi in sospensione, ed a una temperatura massima di 50°C.

Rispettare scrupolosamente le istruzioni d'installazione e d'uso, nonché gli schemi dei cablaggi elettrici, per garantire il buon funzionamento della pompa.

Dal mancato rispetto delle istruzioni di questo manuale possono derivare sovraccarichi del motore, alterazioni delle caratteristiche tecniche, riduzione della vita utile della pompa e altri inconvenienti di ogni tipo, per i quali decliniamo qualsiasi responsabilità.

2. MANIPOLAZIONE

Le pompe vengono fornite in confezioni adatte per evitare danni durante il trasporto. Prima di disimballare verifica che l'imballaggio non sia danneggiato o è deformato.

Sollevare e maneggiare il prodotto con cura e con gli strumenti giusti.

3. INSTALLAZIONE

Queste pompe sono progettate per uso interno.

Si cercherà di fare in modo che stia al riparo da possibili inondazione e che riceva una potente ventilazione di tipo secco.

3.1. Fissaggio

La pompa dovrà poggiare su di una base solida ed orizzontale. Dovrà essere fissata alla stessa per mezzo di viti, utilizzando gli appositi fori situati nel supporto allo scopo di assicurare la stabilità del montaggio.

3.2. Montaggio delle tubatura d'aspirazione

La tubatura d'aspirazione debe avere un diametro uguale o superiori, a quello della bocca d'entrata della pompa, conservando permanentemente un'inclinazione ascendente minima del 2% per impedire l'entrata d'aria.

Si de cercare di far sì che il tubo d'aspirazione della pompa sia il più corto possibile.

3.3. Montaggio della tubatura d'impulsione

Far si che la tubatura d'impulsione abbia un diametro uguale o superiore a quello della bocca d'impulsione per ridurre le perdite di carica in tratti di tubature lunghi e sinuosi.

Né la tubatura d'aspirazione, né quella d'impulsione devono riposare sulla pompa.

3.4. Collegamento elettrico

L'installazione elettrica dovrà disporre di un sistema a separazione multipla, con apertura dei contatti di almeno 3 mm.

La protezione del sistema si baserà su un interruttore differenziale ( fn = 30 mA).

Il cavo d'alimentazione deve corrispondere ad almeno al tipo H07 RN-F (secondo 60245 IEC 66) e avendo terminali.

I collegamenti elettrici devono essere effettuati da personale qualificato e nel rigoroso rispetto della norma "EN 60335-2-60".

Verificare che il collegamento del filo di massa sia stato realizzato correttamente.

Verificare che il collegamento equipotenziale tra la vasca e la pompa sia stato realizzato correttamente.

I motori monofasici incorporano una protezione termica.

Gli schemi della Fig.1 agevolano un corretto collegamento elettrico.

3.5. Controlli previ alla essa in arcia iniziale

Verificare che la tensione e la frequenza della rete corrispondano con quelle indicate sulla piastrina delle caratteristiche.

Assicurarsi che l'albero del motore giri liberamente.

Il complesso d'idromassaggi dovrà essere dotato di un dispositivo, affinché la pompa non si metta in marcia, se non c'è un livello minimo d'acqua. Si dovrà attendere che l'acqua raggiunga detto livello.

Assicurarsi che non vi sia nessuna guarnizione o raccordo che perda.

LA POMPA NON DEVE MAI FUNZIONARE A SECCO.

4. MESSA IN MARCIA

Aprire tutte le valvole a saracinesca che esistano nei circuiti d'aspirazione e d'impulsione.

Dar corrente al motore e regolare dovutamente i getti per ottenere la portata desiderata.

Verificare il senso di giro del motore, che dovrà essere orario visto dal ventilatore.

Verificare che la corrente assorbita sia uguale o superiori a la massima indicata sulla piastrina delle caratteristiche. Regolare dovutamente il relè termico se necessario.

Se il motore non funzionasse o non estraesse acqua cercare di scoprire l'anomalia attraverso l'elenco delle avarie più comuni e delle loro possibili soluzioni, che forniamo in pagine posteriori.

5. MANUTENZIONE

Le nostre pompe non hanno bisogno di nessuno manutenzione specifica o programmata.

Pulire la pompa con un panno umido, senza usare prodotti aggressivi.

Em caso de inactividade prolongada, si dovrà pulire la pompa e riporla in un luogo secco e ventilato.

ATTENZIONE: In caso di guasto, gli interventi sulla pompa potranno essere eseguiti soltanto da un servizio di assistenza tecnica ufficiale.

L'elenco dei servizi tecnici autorizzati è in www.espa.com.

Quando sarà il momento di mettere fuori servizio la pompa, si ricordi che non contiene prodotti tossici né inquinanti. I componenti principali sono debitamente contrassegnati per poter effettuare uno smantellamento differenziato.

Lo smaltimento di questo prodotto o di parte di esso deve essere effettuato in modo consono, usare i sistemi locali, di raccolta dei rifiuti. Nel caso in cui non fosse possibile, contattare l'officina di assistenza autorizzata più vicina.

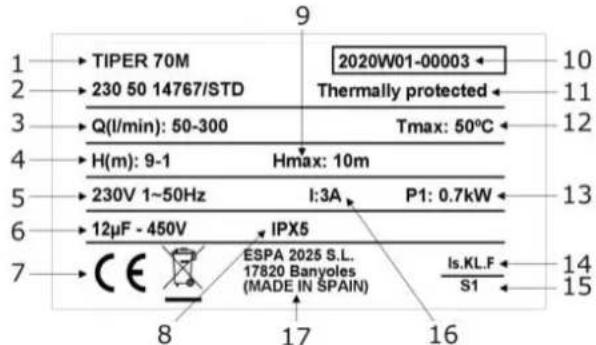

7. PIASTRA DELLE CARATTERISTICHE

9 1 TIPER 70M 2 230 50 14767/STD 3 Q(l/min): 50-300 4 H(m): 9-1 5 230V 1~50Hz 6 12μF - 450V 7 C E 8 17 16 2020W01-00003 Thermally protected Tmax: 50°C Hmax: 10m I:3A P1: 0.7kW ESPA 2025 S.L. 17820 Banyoles (MADE IN SPAIN) Is.KL.F S1 14 15

DESCRIZIONE

1	Riferimento articolo
2	Tensione + frequenza + scheda articolo
3	Portata
4	Pressione
5	Tensione nominale, n° fasi, simbolo corrente alterna e frequenza
6	Condensatore (pompa monofase)
7	Marcatura CE
8	Grado di protezione contro l'umidità
9	Pressione massima
10	Anno et settimana di fabbricazione + N° di serie della pompa
11	Indicator protezione termica incorporatta
12	T^a max. del liquido
13	Potenza assorbita elettropompa (P1)
14	Designazione isolamento motore
15	Simbolo funzionamento continuo
16	Intensità nominale massima a tensione nominale
17	Nome e indirizzo del veditore responsabile del prodotto

8. POSSIBILI AVARIE, MOTIVI E SOLUZIONI

1) La pompa non ha portata.
2) La pompa non si avvia.
3) Il motore si mette in moto e si ferma automaticamente (klixon).
4) La portata non è sufficiente.
5) La pompa fa rumore

1	2	3	4	5	MOTIVI	SOLUZIONI
	X	X			Voltaggio errato	Controllare il voltaggio della piastrina delle caratteristiche e quello della rete
	X				Relè termico scattato	Riarmare il relè termico
			X	X	Tubi d'aspirazione di diametro inferiore al richiesto	Dimensionare correttamente l'aspirazione
X	X				Mancanza d'acqua nel complesso d'idromassaggio	Riempire d'acqua il complesso d'idromassaggio
				X	Incorretto fissaggio della pompa	Fissare correttamente la pompa
	X				Mancanza di tensione	Riattivare i fusibili
			X		Getti o tubature ostruiti	Pulirli nel dovuto modo
X			X		Entrata d'aria dal condotto d'aspirazione	Verificare lo stato dei raccordi e delle guarnizion del tubo d'aspirazione
	X	X			Pompa bloccata	Mettersi in contatto con personale qualificato
	X				Diminuzione del livello dell'acqua	Riempire, fino a ripristinare il livello corrispondente

9. DATI TECNICI

Temperatura di stoccaggio: ...... -10°C - 50°C

Umidità relativa ambiente max:....95%

Classe motore: I.

Altri dati, vedi figura 2.
