Type de produit	Récepteur laser pour lasers à lignes rouges
Marque	Laserliner
Modèle	RangeXtender 30 Mag
Plage de réception laser	Jusqu'à 30 m
Longueur de l'unité réceptrice	30 mm
Arrêt automatique	Après 5 minutes (affichage inchangé)
Alimentation électrique	1 pile 9 V (6LR61)
Durée de fonctionnement	Environ 15 h
Conditions de travail	0 °C à 50 °C, humidité max. 80 % (non condensante), altitude max. 4000 m
Dimensions (L x H x P)	60 x 110 x 26 mm
Poids	130 g (pile incluse)
Fonctions principales	Réception laser pulsé, signal sonore, affichage LED, commutation de plage de tolérance (précision/à main levée), fixation universelle, surface supérieure aimantée, nivelle
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques agressifs.
Sécurité	Ne pas utiliser en cas de dysfonctionnement ou de batterie faible. Tenir éloigné des champs magnétiques puissants (distance minimale 30 cm des implants).
Pièces détachées et réparabilité	Réparation uniquement par un service agréé. Pile standard disponible dans le commerce.
Informations générales	Conforme à la directive CEM 2014/30/UE. Marquage CE. Élimination selon directive DEEE.

FOIRE AUX QUESTIONS - RangeXtender 30 Mag Laserliner

Comment installer la pile dans le RangeXtender 30 Mag ?

Ouvrez le compartiment à pile au dos du boîtier et insérez une pile 9V (6LR61) en respectant la polarité. Refermez le compartiment.

Comment allumer le récepteur laser ?

Appuyez sur le bouton Marche/Arrêt (F). La DEL d'affichage du fonctionnement (G) s'allume.

Quelle est la portée maximale du récepteur ?

La plage de réception est de 30 mètres maximum à condition que le laser émetteur soit en mode récepteur manuel et que les lignes soient visibles.

Comment utiliser le récepteur avec un laser à lignes ?

Mettez le laser en mode récepteur manuel (les lignes deviennent plus sombres). Déplacez le champ de réception (B) verticalement ou horizontalement jusqu'à ce que la DEL centrale s'allume. Marquez ensuite la référence.

À quoi sert la commutation de plage de tolérance ?

La touche (H) permet de basculer entre la plage de précision (DEL éteinte) et la plage à main levée (DEL rouge). Utilisez la plage de précision pour des mesures exactes et la plage à main levée pour un repérage plus rapide.

Comment nettoyer le récepteur laser ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs. Protégez le champ de réception des rayures.

Que faire en cas de non-fonctionnement ?

Vérifiez la pile et sa polarité. Si l'appareil ne s'allume pas, remplacez la pile. Si le problème persiste, ne l'utilisez pas et contactez un service agréé.

Le récepteur est-il compatible avec tous les lasers ?

Il est compatible avec tous les lasers à lignes rouges disposant de la technologie RX-READY (pulsation haute fréquence).

Y a-t-il un risque lié aux aimants ?

Oui, l'aimant intégré peut affecter les implants médicaux (stimulateurs cardiaques) et endommager les supports magnétiques. Maintenez toujours une distance d'au moins 30 cm.

Comment éliminer l'appareil en fin de vie ?

Le produit est soumis à la directive DEEE. Ne le jetez pas avec les ordures ménagères. Rapportez-le à un point de collecte pour appareils électriques usagés.

MODE D'EMPLOI RangeXtender 30 Mag Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez l'instrument.

Fonction / utilisation

Récepteur laser pour tous les lasers à lignes rouge disposant de la technologie RX-READY

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Il est interdit de modifier la construction de l'appareil.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Installation de la pile

Ouvrez le compartiment à pile au dos du boîtier et insérez une pile de 9V. Veillez à ce que la polarité soit correcte.

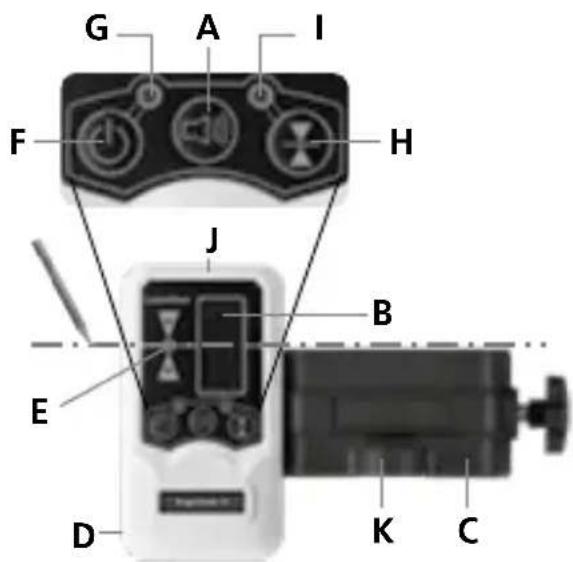

ASignal sonore Marche / Arrêt B Champ de réception rayon laser C Fixation universelle D Compartiment pour la pile E Affichages de position du laser : avant F Bouton de Marche / Arrêt G DEL d'affichage du fonctionnement

H Commutation de la plage de tolérance : plage de précision / plage à main levée I DEL d'indication de la plage de tolérance : éteinte - plage de précision / rouge - plage à main levée Surface supérieure aimantée K Nivelle

2 Fonctionnement avec le récepteur de laser RX

Pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles, utiliser le récepteur de laser RX. Le mette en marche à l'aide de la touche F, la lampe témoin G s'allume.

Laser à lignes : La touche permet d'activer et de désactiver le mode récepteur manuel.

RX 30 : La plage de tolérance est fixée en utilisant cette touche.

Mettre le laser en croix en mode récepteur manuel. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. À partir de ces pulsations, le récepteur de laser reconnaît les lignes laser jusqu'à une distance de 30 m max. Distance minimale par rapport au dispositif laser d'env. 3 m.

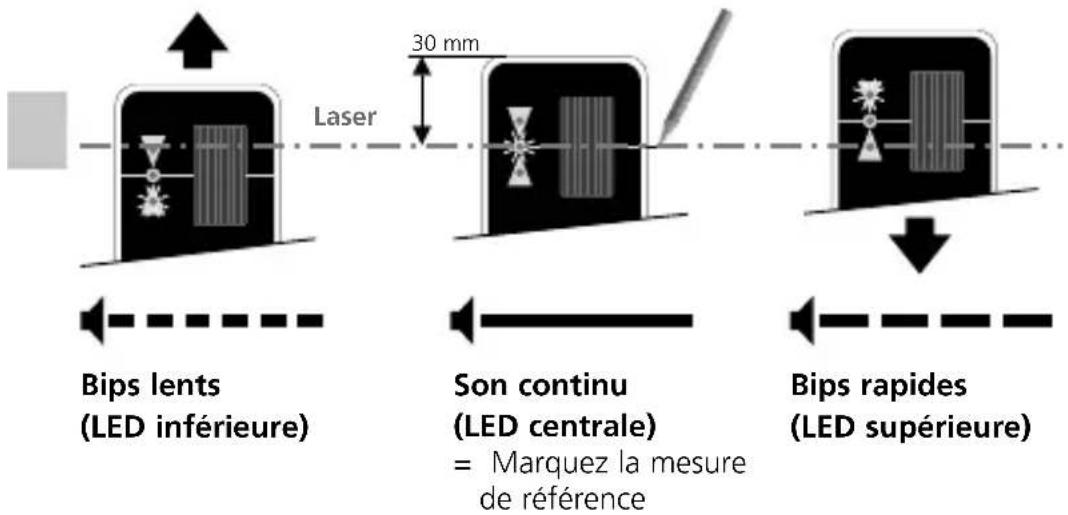

Déplacer le champ de réception (B) du récepteur de laser dans les lignes de laser vers le haut et le bas (ligne laser horizontale), le cas échéant latéralement (lignes laser verticales) jusqu'à ce que la DEL du milieu s'allume. Marquer ensuite la mesure de référence horizontale, le cas échéant verticale.

Distance minimale par rapport au dispositif laser d'environ 3 m. Veiller à ce que les lignes laser ne soient pas reflétées par des surfaces spéculaires. Ces réflexions peuvent entraîner des affichages erronés.

L'intensité lumineuse des lignes laser est maximale au centre et va en diminuant sur les bords. Cela permet de réduire la plage de réception maximale du récepteur laser.

Utilisation avec le jalon d'arpenteur

Le récepteur de laser RX peut être fixé sur des miresflexi avec la fixation universelle. La mireflexi est recommandée pour toutes les mesures de niveaux de sols. Elle permet de déterminer directement les différences de hauteur sans faire de calculs.

Danger: puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs).

En ce qui concerne les effets de puissants champs magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la république fédérale d'Allemagne, la directive de la caisse professionnelle

d'assurance-maladie (BGV B11 §14) relative aux « champs magnétiques ».

Afin d'éviter toute influence nuisible, veuillez toujours maintenir les aimants à une distance d'au moins 30 cm des implants et appareils respectivement en danger.

Données techniques

Plage de réception du laser	max. 30 m
Longueur de l'unité réceptrice	30 mm
Arrêt automatique après 5	minutes (avec affichageinchangé)
Alimentation électrique 1	pile de 9 V 6LR61 (pile plate de 9 V)
Durée de fonctionnement env. 15 h
Conditions de travail 0°C ...	50°C, humidité relative de l'air max. 80% rH, non condensante, altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage 0°C ...	70°C, humidité relative de l'air max. 80% rH
Dimensions (l x h x p) 60 x	110 x 26 mm
Poids 130 g (pile incluse)

Sous réserve de modifications techniques. 19W45

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive française sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

http://laserliner.com/info?an=AEP
