Produkttype	Lasermodtager til røde linjelasere
Mærke	Laserliner
Model	RangeXtender 30 Mag
Laser modtageområde	Op til 30 m
Længde på modtageenheden	30 mm
Automatisk slukning	Efter 5 minutter (uændret display)
Strømforsyning	1 9V batteri (6LR61)
Driftstid	Cirka 15 timer
Arbejdsbetingelser	0 °C til 50 °C, maks. luftfugtighed 80 % (ikke kondenserende), maks. højde 4000 m
Mål (L x H x B)	60 x 110 x 26 mm
Vægt	130 g (inkl. batteri)
Hovedfunktioner	Modtagelse af pulseret laser, lydsignal, LED-display, skift af toleranceområde (præcision/håndholdt), universalbeslag, magnetisk overside, vaterpas
Vedligeholdelse og rengøring	Rengøres med en blød, tør klud. Brug ikke aggressive kemikalier.
Sikkerhed	Må ikke bruges ved fejlfunktion eller svagt batteri. Holdes væk fra stærke magnetfelter (mindst 30 cm afstand fra implantater).
Reservedele og reparationsmuligheder	Reparation kun af autoriseret service. Standardbatteri fås i handlen.
Generelle oplysninger	Overholder EMC-direktivet 2014/30/EU. CE-mærkning. Bortskaffelse i henhold til WEEE-direktivet.

Ofte stillede spørgsmål - RangeXtender 30 Mag Laserliner

Hvordan installerer jeg batteriet i RangeXtender 30 Mag?

Åbn batterirummet på bagsiden af enheden, og indsæt et 9V batteri (6LR61) med korrekt polaritet. Luk batterirummet.

Hvordan tænder jeg lasermodtageren?

Tryk på tænd/sluk-knappen (F). Drifts-LED'en (G) lyser.

Hvad er modtagerens maksimale rækkevidde?

Modtageområdet er på maksimalt 30 meter, forudsat at laserudsenderen er i manuel modtagertilstand, og at linjerne er synlige.

Hvordan bruger jeg modtageren med en linjelaser?

Sæt laseren i manuel modtagertilstand (linjerne bliver mørkere). Flyt modtagefeltet (B) lodret eller vandret, indtil den midterste LED lyser. Marker derefter referencen.

Hvad bruges toleranceområdeskiftet til?

Tasten (H) skifter mellem præcisionsområde (LED slukket) og håndholdt område (rød LED). Brug præcisionsområdet til nøjagtige målinger og håndholdt område til hurtigere lokalisering.

Hvordan rengør jeg lasermodtageren?

Brug en blød, tør klud. Undgå opløsningsmidler eller slibende midler. Beskyt modtagefeltet mod ridser.

Hvad gør jeg, hvis den ikke fungerer?

Kontroller batteriet og polariteten. Hvis enheden ikke tænder, skal du udskifte batteriet. Hvis problemet fortsætter, må du ikke bruge den, og kontakt autoriseret service.

Er modtageren kompatibel med alle lasere?

Den er kompatibel med alle røde linjelasere med RX-READY teknologi (højfrekvenspulsering).

Er der nogen risiko forbundet med magneterne?

Ja, den indbyggede magnet kan påvirke medicinske implantater (pacemakere) og beskadige magnetiske holdere. Hold altid mindst 30 cm afstand.

Hvordan bortskaffer jeg enheden ved endt levetid?

Produktet er omfattet af WEEE-direktivet. Smid det ikke sammen med husholdningsaffald. Aflever det på en indsamlingsplads for brugte elektriske apparater.

BRUGSANVISNING RangeXtender 30 Mag Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internetlinket i slutting af这部分 vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer.

Funktion / Anvendelse

Lasermodtager til alle rode linjelasere med RX-READY-teknologi

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgengeligt for børn.
• Konstruktionsmæssigt ma apparatet ikkeændres.
• Undgå at udsætte apparatet for mekaniske belastninger, meget hjoe temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere Funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly ell er i nærheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning ell er fejl i eller pga. elektronisk udstyr er til stede.

Isætning af batteri

Abn laget til batterikammeret pa bagsiden af apparatet, og tilslut et 9V-blokbatteri til batteriklemmerne. Vær opmaerksom pa korrekt polaritet.

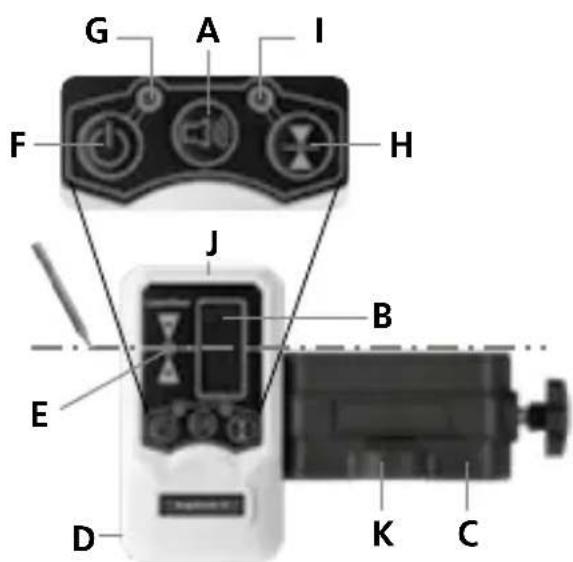

A Kontakt til akkustisk signal
B Modtagefelter for laserindgang
C Universalholder
D Batteri holder
E Registrering af laserstrålens: forfra
F TIL/FRA-knap

G LED driftsindicator
H Omstilling af toleranceomrade: Finomrade / Frihandsomrade
LED toleranceomrade: lyser为之：Finomrade/ lyserrdd:Frihandsomrade
Magneterpàtop
K Libelle

2 ARX Arbejdet med lasermodtageren RX

Fordelen ved RX er, at laseren med donne kan anvendes pa større afstande - op til 30m bade indendors og udendors, hvor lysforholdene sædvanligvis gør, at laserstrålerne ikke kan ses. Modtagerenændes ved at trykke på kontakten (F). Kontrollampen (G) lyser.

RX 30: Toleranceomr极端 fastlægges med knappen.

Omistilling af linjelaseren til handmodtagermodus. Nu pulserer laserlinierne med en høj frekvens og laserlinierne bliver mørkere. Lasermodtageren kan nu registrere laserlinierne i en afstand op til ca. 30 m. Mindsteafstand til laserapparat: ca. 3 m.

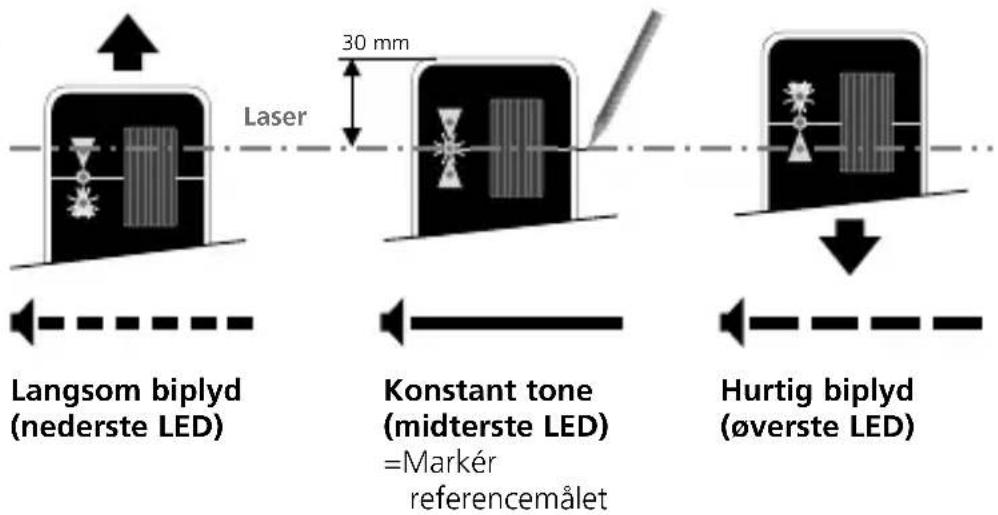

Bevæg nu lasermodtagerens modtagefelt (B) gennem laserlinien opad og nedad (for at fange den vandrette laserlinie) og derefter fra side til side (for at fange den lodrette laserlinie) indtil den midterste kontrollampe lyser. Marker derefter henholdsvis det vandrette og det lodrette referencepunkt.

Laserliner

Mindsteafstand til laserapparat: ca. 3 m. Pas pa, at laserlinjerne ikke reflekteres af spejlende overflader. Sådanne reflektioner kan medføre fejvisninger.

Laserstrålens styrke er stærkest på midten og aftager mod enderne. Herved kan lasermodtagerens maksimale modtageområde begrænses.

Lasermodtageren RX kan monteres pa nivellerstadier med universalbeslaget. Flexi-stadiet er specielt velegnet til maling af niveau-forskelle. Med flexi-stadiet kan højdeforskellen direkte aflæses pa stadiets skala.

Fare pga. stærke magnetfelter

Stærke magnetfelter kan have skadelige virkninger på personer med implantater(fx pacemakere) og på elektromekaniske apparater (fx magnetkort, mekaniske ure, finmekanik, harddiske).

Med hensyn til stærke magnetfelters virkning på personer skal man iagttage de relevante nationale regler og bestemmelier; dette vil fx i Tyskland sige brancheforeningens forskrift BGV B11 §14 „Elektromagnetiske felter".

For at undgå generende pavirkninger skal man altid holde magneterne i en afstand på mindst 30 cm fra enhver form for folsomme implantater og apparater.

Tekniske data
Modtagelsområde laser max. 30 m
Længde modtagelsesenhed	30 mm
Automatisk slukning after 5 minutter (ved uændret displayvising)
Strømforsyning 1 x 9V 6LR61 (9V-blok)
Driftstid ca. 15 timer
Arbejdsbetingelser 0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejds- højde maks. 4000 m.o.h.
Opbevaringsbetingelser 0°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 60 x 110 x 26 mm
Vægt 130 g (inkl. batteri)

Forbehold for tekniske ændringer. 19W45

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips
på: http://laserliner.com/info?an=AEP
