MANUAL DE USUARIO RangeXtender 30 Mag Laserliner

Lea atentamente las instruciones y el libro adjunto de «Garantía e información complementaria», como como toda la información eindicaciones en el enlace de Internet indicado al final de estas instructaciones. Siga las instruciones indicadas en ellas. Conserve esta documento y entrega con el dispositivo si cambia de manos.

Función / uso

Receptor láser para todos los láser de lineas roja con Tecnología RX-READY

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las specifications.
• Los instrumentos de medicación y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido modifier la construccion del aparato.
• No exponga el aparato a cargas mecánicas, temperatas muy elevadas, humedad o vibraciones fuertes.
• No se pueda seguir utilizar el aparato cuando falla una funciona o la carga de la bateria es débil.

Instruetiones de seguridad

Manejo de radiación electromagnética

• El instrumento de medicación cumple las normas y limitaciones de compatibiliad electromagnética según la Directiva 2014/30/UE de compatibiliad electromagnética (EMC).
• Es Neededo observar las limitaciones de uso locales, por典型案例 en hospitales, aviones, gasolineras o circa de personas con marcapasos. Se pueda produir efectos peligrosos o interferencias sobre los dispositivos electronicos o por causa de这些东西.

1 Instalación de la pila

Abra el compartmento de pilas del lado trasero del aparato y ponga una pila de 9V. Preste atencion a la polaridad correcta.

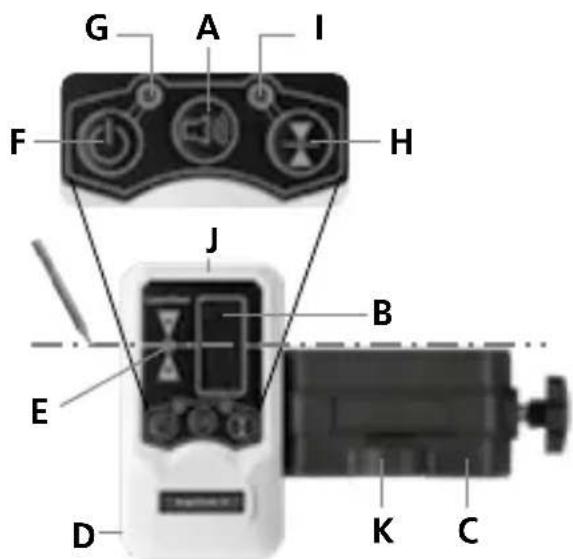

A Sonido CON / DES
B Campo de recepción para rayo de láser
C Soporte universal
D Compartimento de pila
E Indicaciones de posicion para láser: delante
F Interruptor ON/OFF
G LED de referencia de service

H Cambio del rango de tolerancia: rango bajo / sin manos
LED de rango de tolerancia: desconecta rango fino / rojo rango sin manos
Imán frontal
K Nivel de burbuja

2 ③TRABJAR con el receptor láser RX

Utilice el receptor láser RX para nivelaciones a distancias grandes o con una alta luminosidad. Conectarlo con la tecla F, luce la lámpara de control G.

Lásér de linías: Este botón enciende y apaga manualmente el modo receptor.

RX 30: Con esta tecla se fija el rango de tolerancia.

Conecte el láser de lineas en el modo de receptor portátil. Ahora pulsionan las lineas láser con una alta Frequencia y las lineas láser se oscurece. El receptor láser detecta las lineas láser hasta un máximo de 30 m de distancia a工程技术 de la pulsación. Distancia minima al aparato láser: 3 m.

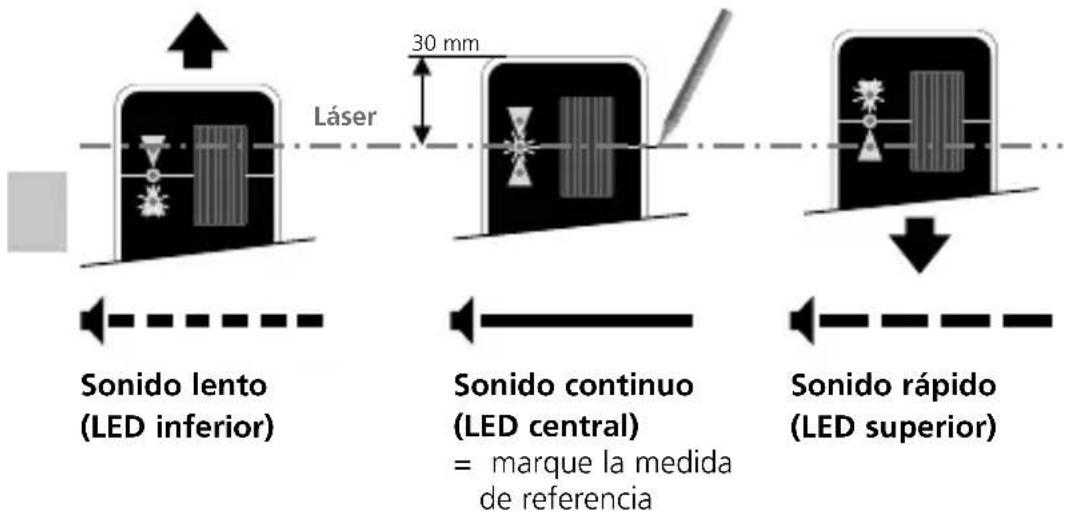

Mueva hacía arriba y abajo (lineas láser horizontal) el campo de Reception (B) del rayo láser por las lineas láser o lateralmente (lineas láser verticales) hasta que se encienda el LED central. Marque ahora la medida de referencia horizontal o vertical.

Laserliner

Distancia minima al aparato láser: 3 m. Procure que las lineas láser no Sean reflejadas por superficies reflectantes. Esas reflexiones peuvent provocar errores en lasindicaciones.

La intensidad de luz de las lineas láser es Tmaxima en el centro y declina hacía los bordes. El alcance de recepción máximo del receptor láser podra reducirse porarlo.

Aplicación con mira

El receptor láser RX pueda fjar en miras con el soporte universal. La mira flexiscale se recomienda para todas las medicaciones de alturas de suejo. Con ellas se pueda determinar directamente sin calcular las diferencias de alta.

Peligro por fuertes Campos magnéticos

Los Campos magnéticos fuertes peuvent tener efectos dañinos en personas que realizen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precision, discos duros).

En cuando al efecto de los Campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disponeciones y normas nationales pertinentes, por exemple en Alemania

la norma de la mutua profesional BGV B11 articulo 14 "Campos electromagnéticos".

Paraatarunefecto nocivo,mantenga los imanes siempre auna distancia minima de 30~cm respectoalosdispositivos implantadosyequiposquecouldanseraffectados.

Datas技术和
Alcance de recepción láser	max. 30 m
Longitud的最佳 receptora	30 mm
Parada automatística a los 5amicutes (sin modificación de la pantalla)
Alimentación 1 pila 9V 6LR61 (bloque de 9V)
Tiempo de configuración	aprox. 15 h
Condicaciones de trabajo 0°C ... 50°C, humedad del aire max. 80% h.r., no condensante, altoud de trabajo máximo. 4000 m sobre el nivel del mar (nivel normal cero)
Condicaciones de almacén 0°C ... 70°C, Humedad del aire maxi. 80% h.r.
Dimensiones (An x Al x F) 60 x 110 x 26 mm
Peso 130 g (pila incluida)

Sujeto a modificaciones sociales. 19W45

Dispositiones europeas y eliminación

El aparato cumple todas las normasrequireidas para el libre trafico de mercancías en la UE.

Se tratate de un aparato electrico, por lo que debeser recogido y eliminado por分开arido conforme a la directiva europea relativa a los aparatos electricos y electronicos usados.

Más información detallada y de seguridad en: http://laserliner.com/info?an=AEP

Laserliner
