RangeXtender 30 Mag - Laserpekare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Lasermottagare för röda linjelasrar
Märke	Laserliner
Modell	RangeXtender 30 Mag
Lasermottagningsområde	Upp till 30 m
Mottagarenhetens längd	30 mm
Automatisk avstängning	Efter 5 minuter (oförändrad display)
Strömförsörjning	1 st 9 V-batteri (6LR61)
Drifttid	Ca 15 timmar
Arbetsförhållanden	0 °C till 50 °C, max luftfuktighet 80 % (icke-kondenserande), max höjd 4000 m
Mått (L x H x D)	60 x 110 x 26 mm
Vikt	130 g (inklusive batteri)
Huvudfunktioner	Mottagning av pulserande laser, ljudsignal, LED-display, omkoppling av toleransområde (precision/frihand), universalfäste, magnetisk ovansida, vattenpass
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte starka kemikalier.
Säkerhet	Använd inte vid funktionsfel eller svagt batteri. Håll borta från starka magnetfält (minst 30 cm avstånd från implantat).
Reservdelar och reparerbarhet	Reparation endast av auktoriserad service. Standardbatteri finns i handeln.
Allmän information	Överensstämmer med EMC-direktivet 2014/30/EU. CE-märkt. Avfallshantering enligt WEEE-direktivet.

Vanliga frågor - RangeXtender 30 Mag Laserliner

Hur installerar jag batteriet i RangeXtender 30 Mag?

Öppna batterifacket på baksidan av enheten och sätt i ett 9V-batteri (6LR61) med rätt polaritet. Stäng facket.

Hur tänder jag lasermottagaren?

Tryck på På/Av-knappen (F). Driftindikatorns LED (G) tänds.

Vad är mottagarens maximala räckvidd?

Mottagningsområdet är max 30 meter, förutsatt att sändarlasern är i manuellt mottagarläge och linjerna är synliga.

Hur använder jag mottagaren med en linjelaser?

Sätt lasern i manuellt mottagarläge (linjerna blir mörkare). Flytta mottagningsfältet (B) vertikalt eller horisontellt tills den mittersta LED-lampan tänds. Markera sedan referensen.

Vad används omkopplingen av toleransområde till?

Knappen (H) växlar mellan precisionsområde (LED släckt) och frihandsområde (röd LED). Använd precisionsområdet för noggranna mätningar och frihandsområdet för snabbare inriktning.

Hur rengör jag lasermottagaren?

Använd en mjuk, torr trasa. Undvik lösningsmedel eller slipmedel. Skydda mottagningsfältet från repor.

Vad gör jag om den inte fungerar?

Kontrollera batteriet och polariteten. Om enheten inte slås på, byt batteri. Om problemet kvarstår, använd den inte och kontakta auktoriserad service.

Är mottagaren kompatibel med alla lasrar?

Den är kompatibel med alla röda linjelasrar som har RX-READY-teknik (högfrekvent pulsering).

Finns det någon risk med magneter?

Ja, den inbyggda magneten kan påverka medicinska implantat (pacemakers) och skada magnetiska hållare. Håll alltid minst 30 cm avstånd.

Hur kasserar jag enheten vid livslut?

Produkten omfattas av WEEE-direktivet. Kasta den inte i hushållsavfallet. Lämna den till en återvinningsstation för elektriska apparater.

BRUKSANVISNING RangeXtender 30 Mag Laserliner

Läsigenom hela bruksanvisingen, det medfoljande haftet "Garanti- och tilläggsanvisingar" samt aktuell information och anvisiningar på internetlänken i slutet av den här instruktionen. Följ de anvisiningar som finns i dem. Dessa underlag skasparas och medfolja encheten om den lämnas vidare.

Funktion / användning

• Använd,enheten uteslutande på avsett satt inom specifikationerna.
• Mätinstrumenten ar inga leksaker for barn. Förvara dem öåtkomligt for barn.
• Det ar inte tillåtet att forändra enchetens konstruktion.
• Utsatt inte apparaten for mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten fär inte langre användas om en eller flera Funktioner upphör att fungera aller batteriets laddning ar svag.

Sakerhetsforeskrifter

Kontakt med elektromagnetisk strälning

• Matapparaten uppyller foreskrifter och gransvarden fore elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.
• Lokala driftsbegränsninger, t.ex. på sjukhus, flygplan, bensinstationer eller i narheten av personer med pacemaker ske beaktas. Det är möjlig att det kan ha en farlig påverkan på eller störå elektroniska apparater.

Lagga i batteriet

Oppna batterifacket pa baksidan och laggi ett 9V-batteri. Se tillatt vanda polerna ratt.

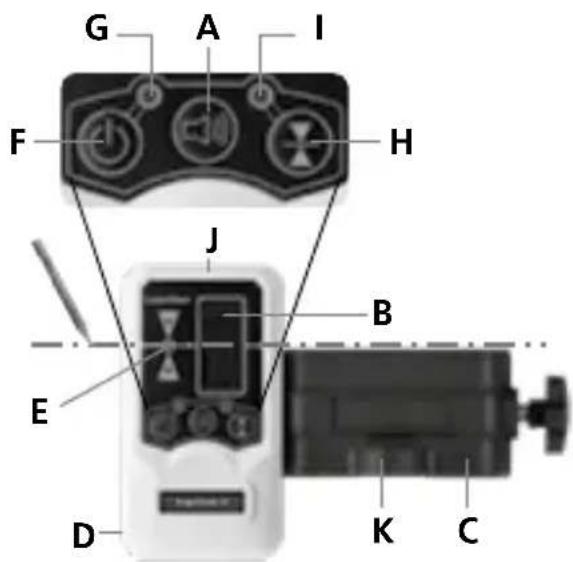

A Ljudsignal PAVAV
B Lasermottagningsfalt
C Universalhallare
D BatteriHallare
E Positionsindikator for laser:fram
F Strömbrytare PÅ/AV
G Driftindikator (lysdiod)

H Omkoppling av toleransomrade: finomrade / frihandsomrade
Toleransomrade (lysdiod): avstangt finomrade / rott frihandsomrade Huvudmagnet
K Libell

2 ARbete med lasermottagaren RX

Använd lasermottagaren RX für nivelling vid stora avständ erler für laserlinjer som inte langre syns. Slå på den med hjälp av knappen F. Kontrollampan G lyser.

Linjelaser: Knappen slår på och av handmottagarläge.

RX 30: Med knappen bestäms toleransområdet.

Satt linjelasern i handmottagarlaget. Nu pulserar laserlinjerna med en hog frekvens och laserlinjerna blir morkare. Tack vare pulseringen identierar lasermottagaren laserlinjerna upp till ett avstand pa maximalt 30m . Minimiavstandet till laserenheten ar cirka 3 m.

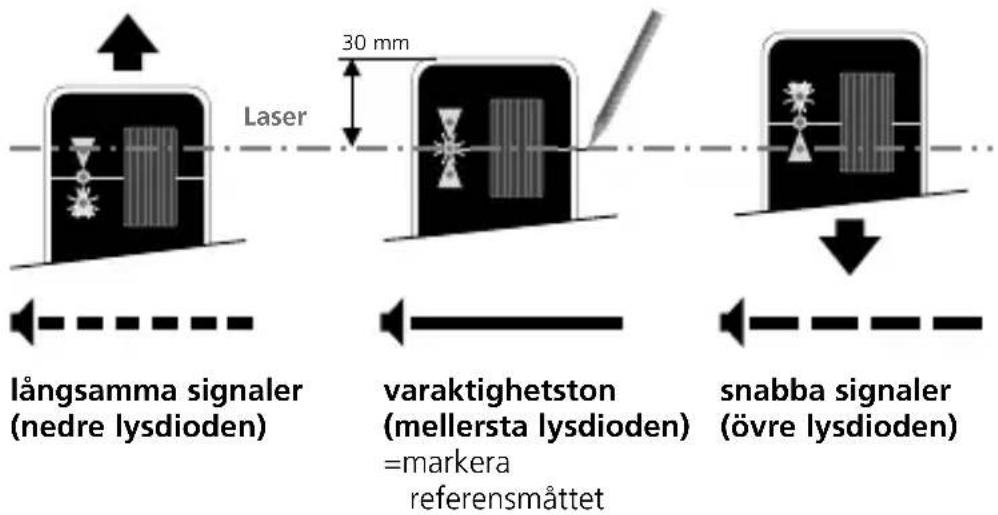

Flytta nu lasermottagarens mottagningsfalt (B) uppåt och neråt genom laserlinjerna (horisontell laserlinje) respektive i sidled (vertikala laserlinjer), tills att den mellersta lysdioden tänds. Markera nu det horisontella respektive vertikala referensmåttet.

Laserliner

Minsta avstand till laserapparaten ca. 3 m. Se upp sa att inte laserlinjerna reflekteras fran speglande ytor. Sādana speglingar kan leda till felaktiga varden.

Laserlinjernas Ijusintensitet ar högst i mitten och svagare iändarna. Därmed kan det maximalamotttagningsområdet for lasermottagaren minska.

Användning med matribba

Lasermottagaren RX kan fästas
på matribbor med universalfastet.
Fleximatribban reckommenderas
for alla matningar av golvhöjder.
Med hjälp av den kan du faststalla
höjdskillnader direkt utan att
behöva räkna.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex.agnetkort, mekaniska klockor, finmekanik, HARDiskar).

Med tanke på den paverkan som starka magnetfält kan ha på personer, ská gällande nationella bestämmer ser och foreskrifter iakttas, exemplVIS i Tyskland branschorganisationens foreskrift BGV B11 §14 „Elektromagnetiska falt".

For att undvika en störande påverkan,hall alltid magneterna påett avstand av minst 30~cm fran de implantat och apparater som kan utsattas for fara.

Tekniska data
Lasermottagningsområde max. 30 m
Mottagningsenhetens langd	30 mm
Automatisk avstängning after 5 minuter (vid oförändrad skärmvisning)
Strömförsörjning 1 x 9V 6LR61 (blockbatteri)
Drifttid cirka 15 timmar
Arbetsbetingelser 0°C ... 50°C, luftfuktigkeit max. 80% rH, iced-konden-serande, arbetshöjd max. 4000 m över havet
Förvaringsbetingelser 0°C ... 70°C, luftfuktigkeit max. 80% rH
Mått (B x H x D) 60 x 110 x 26 mm
Vikt 130 g (inklusive batteri)

Tekniska andringar forbehalls. 19W45

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer für fri handel av varor inom EU.

Den harprodukten are en elektrisk apparat och den maste sopsorteras enligt det europeiska direktivet for uttjenta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på: http://laserliner.com/info?an=AEP
