Tipo di prodotto	Ricevitore laser per laser a linee rosse
Marca	Laserliner
Modello	RangeXtender 30 Mag
Campo di ricezione laser	Fino a 30 m
Lunghezza dell'unità ricevente	30 mm
Spegnimento automatico	Dopo 5 minuti (display invariato)
Alimentazione elettrica	1 batteria 9 V (6LR61)
Durata di funzionamento	Circa 15 h
Condizioni di lavoro	Da 0 °C a 50 °C, umidità max. 80% (non condensante), altitudine max. 4000 m
Dimensioni (L x A x P)	60 x 110 x 26 mm
Peso	130 g (batteria inclusa)
Funzioni principali	Ricezione laser pulsato, segnale acustico, display LED, commutazione del campo di tolleranza (precisione/a mano libera), fissaggio universale, superficie superiore magnetica, livella
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti chimici aggressivi.
Sicurezza	Non utilizzare in caso di malfunzionamento o batteria scarica. Tenere lontano da campi magnetici potenti (distanza minima 30 cm dagli impianti).
Ricambi e riparabilità	Riparazione solo da un servizio autorizzato. Batteria standard disponibile in commercio.
Informazioni generali	Conforme alla direttiva CEM 2014/30/UE. Marchio CE. Smaltimento secondo direttiva RAEE.

Domande frequenti - RangeXtender 30 Mag Laserliner

Come installare la batteria nel RangeXtender 30 Mag?

Aprire il vano batteria sul retro dell'alloggiamento e inserire una batteria 9V (6LR61) rispettando la polarità. Richiudere il vano.

Come accendere il ricevitore laser?

Premere il pulsante On/Off (F). Il LED di funzionamento (G) si accende.

Qual è la portata massima del ricevitore?

Il campo di ricezione è di massimo 30 metri a condizione che il laser emettitore sia in modalità ricevitore manuale e che le linee siano visibili.

Come utilizzare il ricevitore con un laser a linee?

Impostare il laser in modalità ricevitore manuale (le linee diventano più scure). Spostare il campo di ricezione (B) verticalmente o orizzontalmente finché il LED centrale non si accende. Quindi segnare il riferimento.

A cosa serve la commutazione del campo di tolleranza?

Il tasto (H) consente di passare dal campo di precisione (LED spento) al campo a mano libera (LED rosso). Utilizzare il campo di precisione per misure esatte e il campo a mano libera per un rilevamento più rapido.

Come pulire il ricevitore laser?

Utilizzare un panno morbido e asciutto. Evitare solventi o prodotti abrasivi. Proteggere il campo di ricezione da graffi.

Cosa fare in caso di malfunzionamento?

Controllare la batteria e la polarità. Se l'apparecchio non si accende, sostituire la batteria. Se il problema persiste, non utilizzarlo e contattare un servizio autorizzato.

Il ricevitore è compatibile con tutti i laser?

È compatibile con tutti i laser a linee rosse dotati della tecnologia RX-READY (pulsazione ad alta frequenza).

C'è un rischio correlato ai magneti?

Sì, il magnete integrato può influenzare impianti medici (pacemaker) e danneggiare supporti magnetici. Mantenere sempre una distanza di almeno 30 cm.

Come smaltire l'apparecchio a fine vita?

Il prodotto è soggetto alla direttiva RAEE. Non gettarlo nei rifiuti domestici. Portarlo a un punto di raccolta per apparecchi elettrici usati.

MANUALE UTENTE RangeXtender 30 Mag Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento devese essere conservato e fornito insieme all'apparecchio in caso quello venga inoltrato a terzi.

Funzione / Utilizzo

Ricevitore laser per tutti i laser a proiezione di linee rosse con Tecnologia RX-READY

Indicazioni generali di sicurezza

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• La struttura dell'apparecchio non deve essere modificata.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature. umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva EMC 2014/30/UE.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persona portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.

1 Installazione della pila

Apriere il vano della pila sul retro dell'apparecchio e collocarvi una pila da 9 V. Fare attenzione alla corretta polarità.

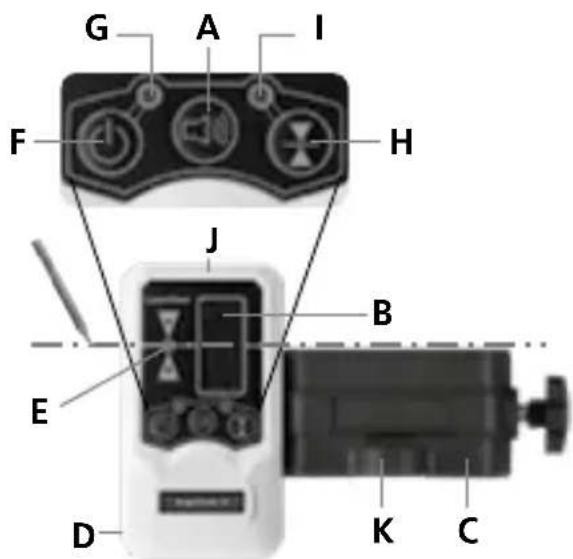

A Segnale acustico ON / OFF
B Campdi ricezione del raggio laser
C Supporto universale
D Vano battery
E Indicatordella posizione del laser: anteriore
F Interrupttre ON/OFF

GIndicatoredfunzionamento LED

H Commutazione campodi tolleranza: campodiprecisiona / a mano libera
Campo di tolleranza LED: spento campo di precisione /rosso campo a mano libera
J Magnete in testa
K Livella

2 3 READY Uso del ricevitore laser RX

Per il livellamento a grande distance o per un ambiente molto luminoso utilizzato il ricevitore laser RX. Accenderlo premendo il tasto F. La luce di controllo G si accende.

Laser a Tasto per l'attivazione e disattivazione proiezione della modalità di ricezione manuale. di linee:

RX 30: Tasto per la regolazione del campo di tolleranza.

Commutare il laser a proiezione di linee nella modalità di ricezione manuale. Le linee laser pulsano ora ad una frequenza elevata e la loro luminosità diminuisce. Da esta pulsazione il ricevitore laser riconosce le linee laser fino ad una distanza massima di 30 m. Distanza minima dall'apparecchio laser circa 3 m.

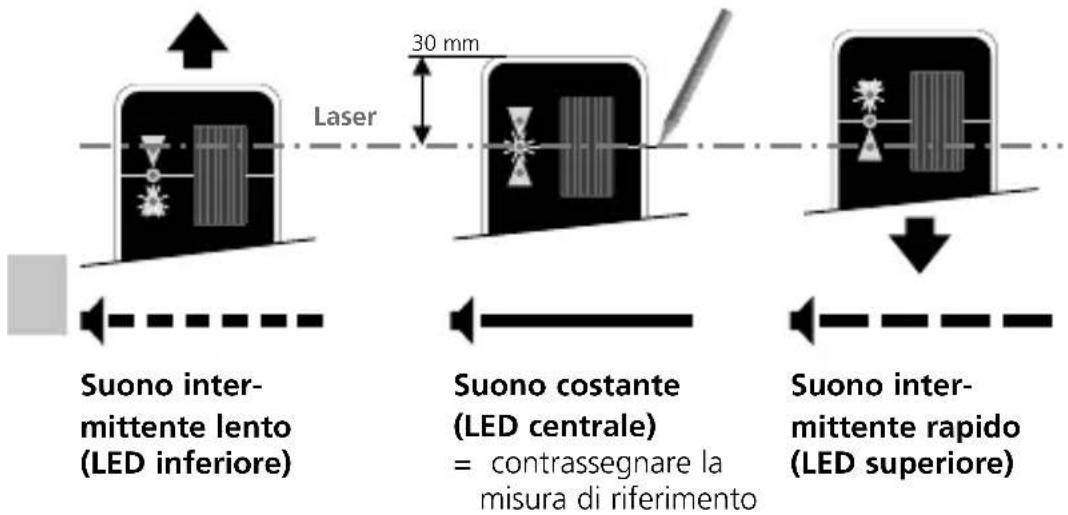

Spostare ora il Campo di ricezione (B) del ricevitore laser verso l'alto e verso il bassoattraverso le linee laser (linea laser orizzontale) o verso destra e verso sinistra (linee laser verticali) fino all'accensione del LED centrale.Segnare la misura di riferimento orizzontale o verticale.

Laserliner

Distanza minima dall'apparecchio laser circa 3m . Assicurarsi che le linee laser non vengano riflesse da superfici riflettenti. Questi riflessi potrebbero causare indicazioni di erre.

L'intensità luminosa delle linee laser è massima al centro e si riduce alle estremità. In quello modo cui diminuire l'area di ricezione del ricevitore laser.

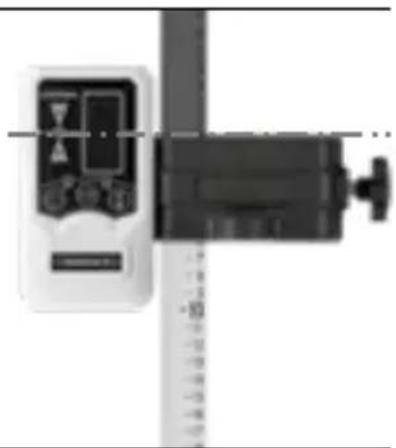

Applicazione con triplometro

Il ricevitore laser RX può essere montato su triplometri mediante il supporto universale Il triplometro flessibile è raccomandato per tutti i tipi di misurazione topografica. Conesso è possibile misurare direttamente dislivellienza dover eseguire calcoli.

Pericoli causati da forti campi magnetici

Forti campi magneti possono causare danni a persona con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magneti, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispetto le rispettive decisioni e disposizioni nazionali, ad esempio in Germania la disposizione BGV B11 §14 "Campi elettromagnetic".

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e appearecchi.

Dati tecnici
Campo di ricezione laser max. 30 m
Lunghezza unità di ricezione	30 mm
Spegnimento automatico dopo 5 minuti (se non si cambia schermata del display)
Alimentazione 1 x 9 V 6LR61 (a blocco da 9 V)
Durata di esercizio circa 15 ore
Condizioni di lavoro 0°C ...	50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio 0°C ...	70°C, umidità dell'aria max. 80% rH
Dimensioni (L x A x P) 60 x	110 x 26 mm
Peso 130 g (con batteria)

Con riserva di modifiche tecniche. 19W45

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza: http://laserliner.com/info?an AEP
