Producttype	Laserontvanger voor rode lijnlasers
Merk	Laserliner
Model	RangeXtender 30 Mag
Laserontvangstbereik	Tot 30 m
Lengte van de ontvangsteenheid	30 mm
Automatische uitschakeling	Na 5 minuten (scherm ongewijzigd)
Voeding	1 batterij 9 V (6LR61)
Gebruiksduur	Ongeveer 15 u
Werkomstandigheden	0 °C tot 50 °C, max. 80% luchtvochtigheid (niet condenserend), max. hoogte 4000 m
Afmetingen (L x H x D)	60 x 110 x 26 mm
Gewicht	130 g (inclusief batterij)
Hoofdfuncties	Gepulseerde laserontvangst, geluidssignaal, LED-display, tolerantiebereikschakelaar (precisie/vrijhand), universele bevestiging, magnetisch bovenvlak, waterpas
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen agressieve chemicaliën.
Veiligheid	Niet gebruiken bij storing of zwakke batterij. Uit de buurt houden van sterke magneetvelden (minimaal 30 cm afstand van implantaten).
Reserveonderdelen en repareerbaarheid	Reparatie alleen door een erkende service. Standaardbatterij verkrijgbaar in de handel.
Algemene informatie	Conform EMC-richtlijn 2014/30/EU. CE-markering. Afvoeren volgens WEEE-richtlijn.

Veelgestelde vragen - RangeXtender 30 Mag Laserliner

Hoe installeer ik de batterij in de RangeXtender 30 Mag?

Open het batterijvak aan de achterkant van de behuizing en plaats een 9V-batterij (6LR61) met de juiste polariteit. Sluit het vak.

Hoe schakel ik de laserontvanger in?

Druk op de aan/uit-knop (F). De werkings-LED (G) gaat branden.

Wat is het maximale bereik van de ontvanger?

Het ontvangstbereik is maximaal 30 meter, op voorwaarde dat de zenderlaser in de handmatige ontvangermodus staat en de lijnen zichtbaar zijn.

Hoe gebruik ik de ontvanger met een lijnlaser?

Zet de laser in de handmatige ontvangermodus (de lijnen worden donkerder). Beweeg het ontvangstveld (B) verticaal of horizontaal tot de centrale LED brandt. Markeer vervolgens de referentie.

Waar dient de tolerantiebereikschakelaar voor?

De toets (H) schakelt tussen het precisiebereik (LED uit) en het vrijhandbereik (rode LED). Gebruik het precisiebereik voor exacte metingen en het vrijhandbereik voor snellere positionering.

Hoe reinig ik de laserontvanger?

Gebruik een zachte, droge doek. Vermijd oplosmiddelen of schurende producten. Bescherm het ontvangstveld tegen krassen.

Wat te doen bij storing?

Controleer de batterij en de polariteit. Als het apparaat niet inschakelt, vervang de batterij. Als het probleem aanhoudt, gebruik het dan niet en neem contact op met een erkende service.

Is de ontvanger compatibel met alle lasers?

Het is compatibel met alle rode lijnlasers met RX-READY-technologie (hoogfrequente pulsatie).

Is er een risico verbonden aan de magneten?

Ja, de ingebouwde magneet kan medische implantaten (pacemakers) beïnvloeden en magnetische dragers beschadigen. Houd altijd een afstand van minstens 30 cm aan.

Hoe het apparaat aan het einde van de levensduur afvoeren?

Het product valt onder de WEEE-richtlijn. Gooi het niet bij het huishoudelijk afval. Breng het naar een inzamelpunt voor afgedankte elektrische apparaten.

GEBRUIKSAANWIJZING RangeXtender 30 Mag Laserliner

Lees de handleiding, de bijgevoegde brochure, Garantien aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de waarin beschreiben aanwijzingen op. Bewaar deze documen-tatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Laserontvanger voor alle rode lijnlasers met RX-READY-technologie

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnende aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelquoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag nicht worden veranderd!
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gezebruikt als een of meerdere functies uitvalen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtliin 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker,要去 in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

1 Plaatsen van de batterij

Open het batterijvakje op dechterzijde van het apparaat enplaats een 9V batterij. Let waar bij op de juiste polariteit.

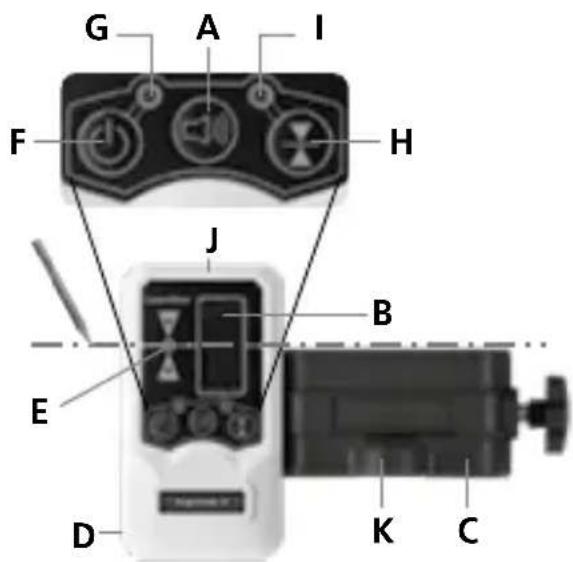

A Geluidssignaal AAN / UIT
B Ontvangstveld laserstraal
C Baakklem
D Batterijhouser
E Positie-indicator voor laser: voor
F Aan-/uitknop
G LED-bedrijfsindicator

H Omschakeling tolerantiebereik: fijn bereik /handsfreebereik
LED voor het tolerantiebereik:uitgeschakeldfijn bereik / roodhandsfree-bereik
J Kopmagneet K Libel

Werken met de laserontvanger RX

Gebruik de laserontvanger RX voor het nivellenen op groe afstanden of in geval van Niet meer zichtbare laserlijnen. Schakel in met de toets F - het controelampje G brand.

Lijnlaser: Deze toets schakelt de handontvangermodus in en UIT.

RX 30: Met deze toets wordt het tolerantiebereik bepaald.

Schakel de lijnlar in de handontvangermodus. Nu pulseren de laserlijnen met een hoge freiuentie en de laserlijnen worden donkerder. De laser ontvanger kan de laserlijnen dankzij het pulseren tot max. 30m registeren. Minimumafstand tot het laserapparaat ca. 3 m.

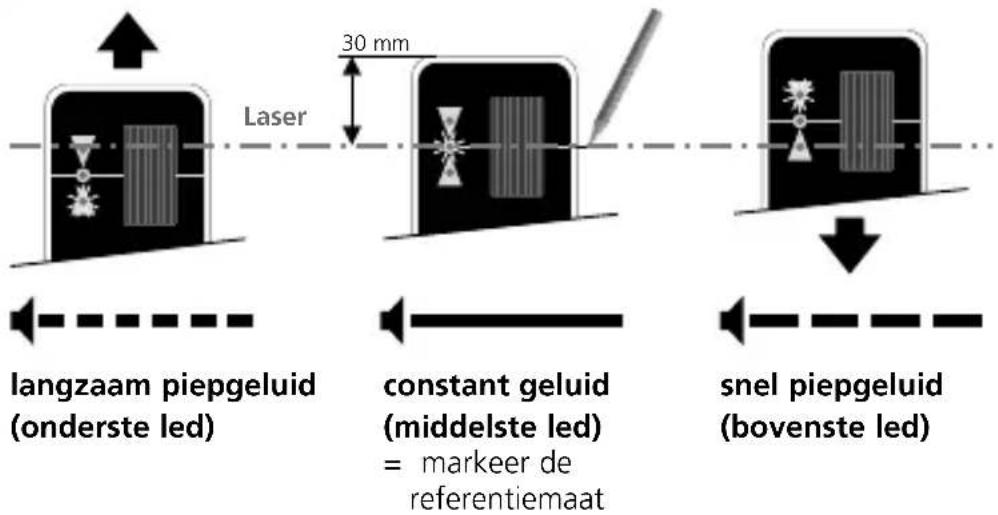

Beweeg nu het ontvangstveld (B) van de laserontvanger door de laserlijnen omhoog en omlaag (horizontal laserlijn) resp. waar opzij (verticale laserlijnen) totdat de middelste LED oplicht. Kenmerk nu de horizontale resp. de verticale referentiemaat.

Laserliner

Minimumafstand tot het laserapparaat ca. 3 m. Let op dat de laserlijnen Niet door spiegelende oppervlakken worden gereflecteerd. De reflecties konnen tot verkeerde metingen leiden.

De Lichtintensiteit van de laserlijnen is in het midden het hoogst en neemt af maar de randen toe. Hierdoor kan het maximale ontvangstbereik van de laser worden verminderd.

Gebruik met meetlat

De laserontvanger RX kan met de universele houder opmeetlatten worden bevestigd. Het israadzaam, de flexibele meetlat voor alle metingen van vloerhoogtes te gebruiken. Hiermee kunt u - zonder te要去en rekenen - direct hoogteverschillen vaststellen.

Gevaar door krachtige magnetische velden

Krachtige magnetische velden konnen schadelijke invloeden haben oppersonen met actieve implantaten (bijv. pacemakers) alsmede op elektromechanische apparaten (bijv magneetkaarten, Mechanischen horloges, fijne mechanische apparatuur, harde schijven).

Met het oog op het effect van krachtige magnetische velden op Personen dienen de desbetreffende nationale bepalingen en voorschriften te worden nageleefd, in de Bondsrepubliek Duitsland bijvoorbeeld het voorschrift van de wettelijkke

ongevallenverzekering BGV B11 §14, Elektromagnetische Felder' (elettromagnetische velden).

Om storende effecten te voorkomen, dient u de magneten algid op een afstand van ten minste 30~cm van de bedreigde implantaten en apparaten te honden.

Technische gegevens
Laserontvangstbereik max.	30 m
Lente ontvangsteenheid 30	mm
Automatische uitschakeling	na 5 minuten (bij onveranderde displayweergave)
Stroomvoorziening 1 x 9V	6LR61 (9V-blok)
Bedrijfsduur ca. 15 uu
Werkomstandigheden 0°C	... 50°C, luchtvochtigheid max. 80% rH, niet-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden 0°C ...	70°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 60 x 110 x 26 mm
Gewicht 130 g (incl. batterij)

Technische veranderingen voorbehouden. 19W45

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zich de normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese rechtlijk voor oude elektrische en elektronische apparatuur geschaden verzamelden aufgevoerd worden.

Verdere veiligheids- en aanvullende instructies

onder: http://laserliner.com/info?an=AEP
