RangeXtender 30 Mag - Apontador laser Laserliner - Manual de utilização gratuito

Tipo de produto	Receptor laser para lasers de linhas vermelhas
Marca	Laserliner
Modelo	RangeXtender 30 Mag
Faixa de recepção laser	Até 30 m
Comprimento da unidade receptora	30 mm
Desligamento automático	Após 5 minutos (exibição inalterada)
Alimentação elétrica	1 pilha 9 V (6LR61)
Duração da operação	Aproximadamente 15 h
Condições de trabalho	0 °C a 50 °C, umidade máx. 80 % (não condensante), altitude máx. 4000 m
Dimensões (C x A x P)	60 x 110 x 26 mm
Peso	130 g (pilha incluída)
Funções principais	Recepção laser pulsada, sinal sonoro, display LED, comutação de faixa de tolerância (precisão/manuseio livre), fixação universal, superfície superior magnética, nível
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos químicos agressivos.
Segurança	Não usar em caso de mau funcionamento ou bateria fraca. Manter afastado de campos magnéticos fortes (distância mínima de 30 cm de implantes).
Peças sobressalentes e reparabilidade	Reparo apenas por um serviço autorizado. Pilha padrão disponível comercialmente.
Informações gerais	Em conformidade com a diretiva EMC 2014/30/UE. Marcação CE. Descarte de acordo com a diretiva REEE.

Perguntas frequentes - RangeXtender 30 Mag Laserliner

Como instalar a pilha no RangeXtender 30 Mag?

Abra o compartimento da pilha na parte traseira do dispositivo e insira uma pilha 9V (6LR61) respeitando a polaridade. Feche o compartimento.

Como ligar o receptor laser?

Pressione o botão Liga/Desliga (F). O LED de funcionamento (G) acende.

Qual é o alcance máximo do receptor?

A faixa de recepção é de no máximo 30 metros, desde que o laser emissor esteja no modo receptor manual e as linhas estejam visíveis.

Como usar o receptor com um laser de linhas?

Coloque o laser em modo receptor manual (as linhas ficam mais escuras). Mova o campo de recepção (B) vertical ou horizontalmente até que o LED central acenda. Em seguida, marque a referência.

Para que serve a comutação da faixa de tolerância?

O botão (H) permite alternar entre a faixa de precisão (LED apagado) e a faixa de manuseio livre (LED vermelho). Use a faixa de precisão para medições exatas e a faixa de manuseio livre para localização mais rápida.

Como limpar o receptor laser?

Use um pano macio e seco. Evite solventes ou produtos abrasivos. Proteja o campo de recepção de arranhões.

O que fazer em caso de mau funcionamento?

Verifique a pilha e sua polaridade. Se o dispositivo não ligar, substitua a pilha. Se o problema persistir, não o utilize e contate um serviço autorizado.

O receptor é compatível com todos os lasers?

É compatível com todos os lasers de linhas vermelhas que possuam a tecnologia RX-READY (pulsação de alta frequência).

Há algum risco relacionado aos ímãs?

Sim, o ímã integrado pode afetar implantes médicos (marcapassos) e danificar suportes magnéticos. Mantenha sempre uma distância de pelo menos 30 cm.

Como descartar o dispositivo no fim da vida útil?

O produto está sujeito à diretiva REEE. Não o descarte com o lixo doméstico. Leve-o a um ponto de coleta para equipamentos elétricos usados.

MANUAL DE UTILIZADOR RangeXtender 30 Mag Laserliner

Leia completeness as instruções de uso, o caderno anexo "Indicações adiconais e sobre a garantia", assim como as informações e指示os atuais na ligação de Internet, que se encontrar no fim destas instruções. Siga as指示os ai contidas. Guarde esta documentação e junte-a ao dispositivo se o entrega a algoém.

Função / Utilização

Recetor laser para todos os lasers de LINHA Vermelha com Tecnologia RX-READY

Indicações gerais de segurança

• Use o aparecido exclusivamente conforme a finalidade de aplicação dentro das espécificações.
• Os apareiros de medico e seucessórios não são brinquados. Mantenha afastado das críancas.
• Não é permitido alterar a construição do aparelho.
• Não exponha o aparecido a esforços mecânicos, temperatas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparecido se uma ou mais funções falharem ou a carqa da/s pilha/s estiver baixa.

Indicações de segurarça

Lidar com radiação eletromagnética

• O aparecido cumpre os regulamentos e价值观es limite relativos à compatibilidade eletromagnética nos termos da diretica EMC 2014/30/UE.
• Observar limitações operações locais, como p. ex. em hospitais, aviões, estações de service, ou perto de pessoas com pacemarkers. Existe a possibídale de uma influência ou perturbação perigosa de apareiros eletrónicos e devo a apareiros eletrónicos.

1 Inserir a pilha

Abra o compartmento da pilha na parte traseira da caixa e insira uma pilha de 9V. Observe a polaridade correta.

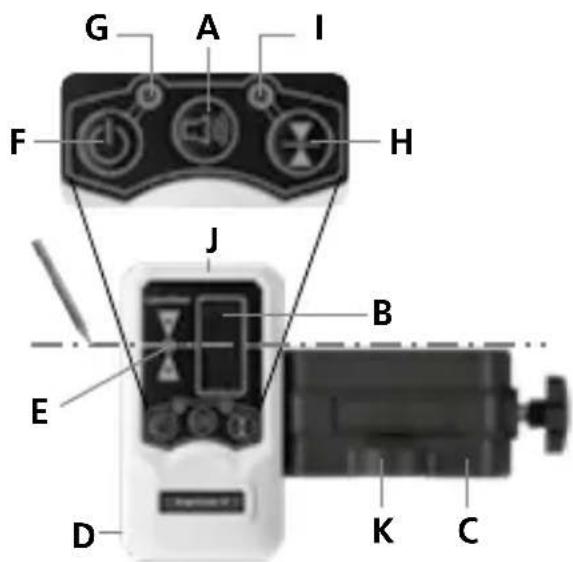

A Som ativado / desativado
B Campo de receção laser
C Suporte universal
D Compartimento da pilha
E Indicadores de posicao para laser: frontal
F Botao para ligar / desligar
G Indicador LED do estado operacional

H Comutatione margem de tolerancia: zona de precisao / zona de mados-livres
LED Margem de tolerança: desligado zona de precisão / vermelho zona de mês-livres
J Iman de topo K Nivel de bolha

2 TRabalhar com o recetor laser RX

Para a nivelação a grandes distâncias ou em caso de luminosidade elevada, use o recetor laser RX.
Ligue-o com a tecla F, a lâmpada de controlo G é acesa.

Laser de LINHA: A tecla liga e desliga o modo do recetor laser.

RX 30: Com a tecla é definida a margem de tolerância.

Ligar o laser de LINHA no modo recetor manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O recetor laser receivebe as linhas de laser através esta pulsação até uma distância max. de 30 m. Distância minima até ao aparecido de laser aprox. 3 m.

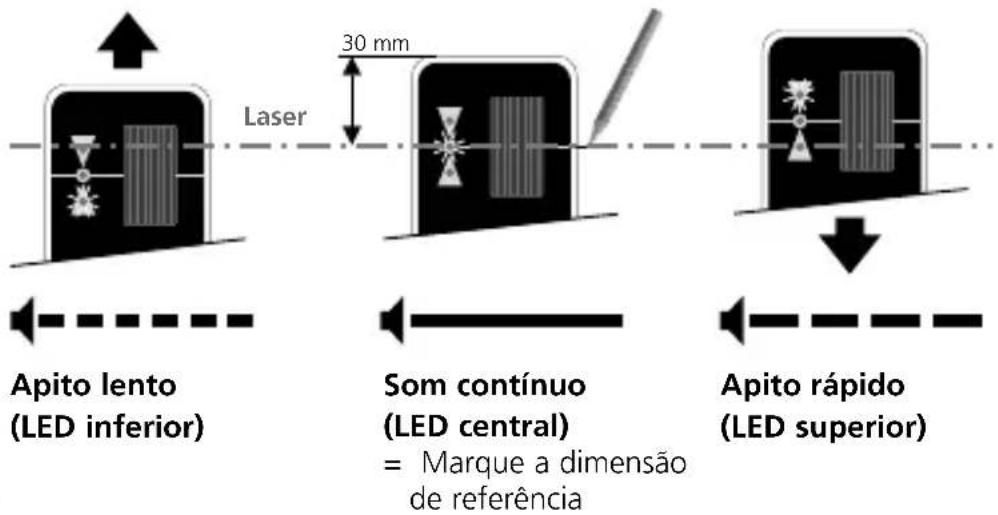

Movimento a seguir o Campo de receção (B) do recetor laser através das linhas de laser para cima e para baixo (linha de laser horizontal) e/ou para os lados (linha de laser vertical) até o LED central acender. Marque em seguida a dimensão de referencia horizontal e/ou vertical.

Laserliner

Distência minima até ao aparecido de laser aprox. 3 m. Tenha o cuidado de não deleiar que as linhas de laser sejam refletidas por superfícies reflectoras. Estas reflexões podem provocar indicações erradas.

A intensidade da luz das linhas de laser é maior no meio e menor nas extremidades. Assim é possivel que a margem de receção Tmaxima do recetor laser diminua.

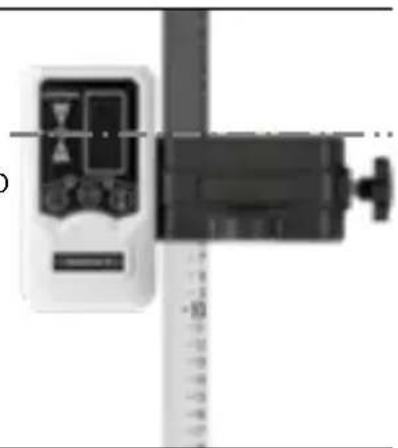

Aplicação com regua vertical

O recetor laser RX pode ser fixado em reguas de medicao com o suporte universal. A regua de medicao Flexi e recomendada para todas as medicacoes de alturas de solos ou pavimentos. Assim pode determinar diretamenteopenhagenas altura sem precisar de fazer calculos.

Perigo devo a exposicao a fortes Campos magnetics

Campos magnéticos fortes podem cause efeitos nocivos em pessoas com meiros auxiliares ativos (p. ex., pacemakers) e em dispositivos eletromecânicos (p. ex., cartões magnéticos, relógios mecânicos, mecânia de precisão, discos rígidos).

Relativamente à influência de Campos magnéticos fortes sobre as pessoas, devem ser consideradas as respetivas disposções e regulamentosnationis, como por exemple o regulamento BGV B11 §14 "Campos eletromagnéticos" na Républica Federal da Alemanha.

Para evaporar influências nocivas, mantenha imanes a uma distência de, pelo menos, 30 cm dos implants e dispositivos em perigo.

Dados téncicos
Margem de receção do laser	no max. 30 m
Comprimento da unidade de receção	30 mm
Desconexão automatica depois de 5 minutos (com visor inalterado)
Alimentação eletrica 1 x 9V	6LR61 (pilha de 9V)
Duração operacional aprox.	15 horas
Condições de trabalho 0°C	... 50°C, humidadede ar max. 80% rH, semcondensação, alta de trabalho max. de 4000 m em relaçao ao NM (nível do mar)
Condições dearmazenamento	0°C ... 70°C,humidade de ar max. 80% rH
Dimensoes (L x A x P) 60 x	110 x 26 mm
Peso 130 g (incl. pilha)

Sujeito a alteracoes痫icas. 19W45

Disposicao da UE e eliminacao

O aparecido respeita todas as normas necessarias para a livre circulação de mercadorias dentro da UE.

Este produit é um aparelhoétrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhosétricos e eletronicos usados.

Mais instruções de segurar e指示ações adiconais em:

http://laserliner.com/info?an=AEP
