RangeXtender 30 Mag - Wskaźnik laserowy Laserliner - Bezpłatna instrukcja obsługi

Typ produktu	Odbiornik laserowy do laserów z czerwonymi liniami
Marka	Laserliner
Model	RangeXtender 30 Mag
Zasięg odbioru laserowego	Do 30 m
Długość jednostki odbiorczej	30 mm
Automatyczne wyłączanie	Po 5 minutach (wyświetlacz niezmieniony)
Zasilanie	1 bateria 9 V (6LR61)
Czas pracy	Około 15 h
Warunki pracy	0 °C do 50 °C, wilgotność maks. 80% (bez kondensacji), wysokość maks. 4000 m
Wymiary (dł. x wys. x gł.)	60 x 110 x 26 mm
Waga	130 g (z baterią)
Główne funkcje	Odbiornik lasera pulsacyjnego, sygnał dźwiękowy, wyświetlacz LED, przełączanie zakresu tolerancji (dokładność/ruch wolny), uchwyt uniwersalny, górna powierzchnia magnetyczna, poziomica
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać agresywnych środków chemicznych.
Bezpieczeństwo	Nie używać w przypadku awarii lub słabej baterii. Trzymać z dala od silnych pól magnetycznych (minimalna odległość 30 cm od implantów).
Części zamienne i naprawialność	Naprawa wyłącznie przez autoryzowany serwis. Standardowa bateria dostępna w handlu.
Informacje ogólne	Zgodność z dyrektywą EMC 2014/30/UE. Oznaczenie CE. Utylizacja zgodnie z dyrektywą WEEE.

Często zadawane pytania - RangeXtender 30 Mag Laserliner

Jak zainstalować baterię w RangeXtender 30 Mag?

Otwórz komorę baterii z tyłu obudowy i włóż baterię 9V (6LR61) zgodnie z biegunowością. Zamknij komorę.

Jak włączyć odbiornik laserowy?

Naciśnij przycisk Włącz/Wyłącz (F). Zapala się dioda LED sygnalizująca działanie (G).

Jaki jest maksymalny zasięg odbiornika?

Zasięg odbioru wynosi maksymalnie 30 metrów, pod warunkiem że laser nadawczy jest w trybie odbiornika ręcznego, a linie są widoczne.

Jak używać odbiornika z laserem liniowym?

Ustaw laser w tryb odbiornika ręcznego (linie stają się ciemniejsze). Przesuwaj pole odbioru (B) w pionie lub poziomie, aż zapali się środkowa dioda LED. Następnie zaznacz punkt odniesienia.

Do czego służy przełączanie zakresu tolerancji?

Przycisk (H) umożliwia przełączanie między zakresem dokładności (LED wyłączona) a zakresem ręcznym (czerwona LED). Używaj zakresu dokładności do precyzyjnych pomiarów, a zakresu ręcznego do szybszego wyznaczania.

Jak czyścić odbiornik laserowy?

Użyj miękkiej, suchej szmatki. Unikaj rozpuszczalników i środków ściernych. Chroń pole odbioru przed zarysowaniami.

Co zrobić w przypadku braku działania?

Sprawdź baterię i jej biegunowość. Jeśli urządzenie nie włącza się, wymień baterię. Jeśli problem nie ustępuje, nie używaj go i skontaktuj się z autoryzowanym serwisem.

Czy odbiornik jest kompatybilny ze wszystkimi laserami?

Jest kompatybilny ze wszystkimi laserami liniowymi z czerwonymi liniami wyposażonymi w technologię RX-READY (pulsacja wysokiej częstotliwości).

Czy istnieje ryzyko związane z magnesami?

Tak, wbudowany magnes może wpływać na implanty medyczne (stymulatory serca) i uszkadzać uchwyty magnetyczne. Zawsze zachowuj odległość co najmniej 30 cm.

Jak utylizować urządzenie po zakończeniu użytkowania?

Produkt podlega dyrektywie WEEE. Nie wyrzucaj go z odpadami domowymi. Oddaj go do punktu zbiórki zużytego sprzętu elektrycznego.

INSTRUKCJA OBSŁUGI RangeXtender 30 Mag Laserliner

Nalezy przyczytać w całość instrukcję obshugi, dołączona broszure „Zasady gwarancyje i dodatkowej" oraz aktualne informacja i wskazówki dostepné przy到账owe na koncu niniejszej instrukcjci. Postepować zgodnia z zawartymi w nich instrukcjami. Niniejsza instrukcję sązy zachowania, w przypadku przybekazania urzadzenia, wraczyc kolejnemu posiadaczowy.

Funkcja / zastosowanie

Odbiornik laserowy do wszystkich czerwonych

laserów liniowych z technologija RX-READY

Ogólne zasady bezpiecznychstwa

• Wykorystywać urzadzenia wyłączne do zastosowania podanego w specyfikacje.
• Przyrzady pomiarowe oraz akcesoria nie są jabawkami dla daneci. Przechowywać w miejscu niedostepnym dla daneci.
• Nie modyfikować konstrukcji urzadzenia.
• Nie naleźny naraźć urzadzenia na wplyw obciȩźne mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrȩśów.
• Nie wolno uzywać urzadzenia, jeźeli nastapi awaria jederj lub kilku funkcji lub gdy baterie są zbyt sąbe.

Zasady bezpieczne自主

Postepowanie z promieniowaniem elektromagnetycznym

• Przyrzad pomiarowy zostaw skonstruowany zgodnia z przyepsami i wartosciami granicznych kompatybilnosci elektromagnetycznej wg dyrektywy EMC 2014/30/UE.
• Nalezy zwracać uwage na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w poblizu/osob z rozrusznikami serca. Wystepuje moziwość niebepezpiecznégo oddziaływnia lub zakłocen w urzadzeniach elektronicznych i przyez urzadzenia elektronicze.

Wkladanie baterii

Otworzyc komore baterii z tylu obudowy i wlozyc baterie 9 V. Zwroc uwage na prawidłowa biegunowość.

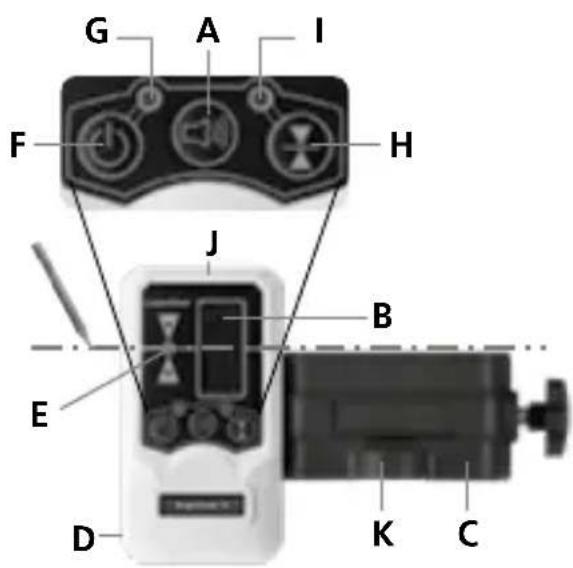

A Wf/Wyf sygnaf akustyczny
B Pole odbioru lasera
C Mocowanie universalsne
D Pojemnik baterii
E Wskaznik połozenia lasera: przygod
F Wf/Wyf
G Diodowy wskaznik stanu pracy

H Przelaczanie zakresutolerancji: zakrespreczyjny / zakres „z reki"
Dioda zakresu tolerancji: wyłaczona - zakres preczyjny / czerwona - zakres „z reki"
J Magnes gorny mocujacy K Libella

2 ③RX Praca z Odbiornikiem laserowym RX

Odbiornika uzywamy do pomiarów na duzych odlegosciach lub przy duzej jasnosci odbiornika RX. Włacza sie go za pomocę klawiszka F, swieci sie kontrolka G.

Laser liniowy: Przycisk wącza i wyłącza tryb odbiornika recznego.

RX 30: Przycisk sfuly do okreslenia zakresu tolerancji.

Laser linów przyłączyc na tryb odiornika recznego. Linie zaczynaja migotać z duź czestotliwość 10kHz, co sprawia wrażenie, ze laser stabnie. Odiornik odbiera takie promieniowanie z odlegloiść do 30 m. Minimalna odlegloiść od urzadzenia laserowej wynosi ok. 3 m.

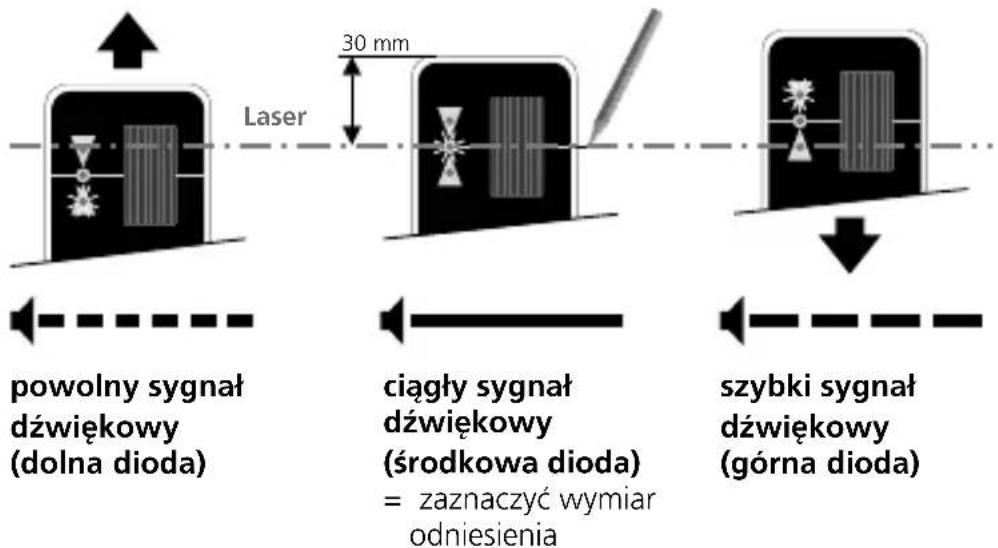

Poruszamy teraz odbiornikiem (polem B) wzdruž linii lasera odpowiednio w pionie dla linii pionowej i poziomo dla linii poziomej, az zaȩwieci sąśrodkowa dioda.

Laserliner

Minimalna odleglość od urzadzenia laserowegowynosi ok. 3 m. Uwazać, aby linie laserowe nie odbijały sie od błyszczących powierzchni. Takie odbicia moga powodowej wskazania.

Nateżenie swiatka linii laserowych jest największe w srodku i zmiejejsza są koncach. Moź to zmiejejszyć maksymalny zasię odiornika laserowej.

Zastosowanie z lata miernicza

Odbiornikdoğanmocowacdo latyza pomocauchwytu. Kata pomiarowa jest polecana przypomiarach wzgludem podloza. DziekiNiej多万元bez obliczenia wyznaczać roźnice wysokość.

Zagroßenie spowodowane silnymi polami magnetycznych

Silne pola magnetyczne mogęmie szkodliwy wptyw na osoby z aktywnymi implantami (np. rozrusznikami serca) oraz na urzadzenia elektromechaniczne (np. karty magnetyczne, zagarki mechaniczne, precyzyjne urzadzenia mechaniczne, twarde dyski).

W odniesieniu do wplywu silnych pol magnetycznych na osoby nalezy przystrzegać odpowiednich przypeśw i regulacja krajowych, np. w Niemczech regulazioni BGV B11 §14 „Pola elektromagnetyczne".

Aby uniknac zaklocen, nalezy zawsze trzymaç magnesy w odlegtosci co najmiej 30 cm od zagrozonych implantow i urzadzen.

Dane Techniczne
Zakres odbioru pasera maks. 30 m
Długość Jednostki odbioru 30 mm
Automatyczne wychywania po 5 minutach (przy niezmienionym wskazaniu na wyświetlaczu)
Zasilanie prȩdem 1 x 9 V 6LR61 (blokowa 9 V)
Czas przy ok. 15 godzin
Warunki przy 0°C ... 50°C, wilgotność powietrza maks. 80% wilgotność wzwględnej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przy 0°C ... 70°C, wilgotność powietrza maks. 80% wilgotność wzwględnej
Wymiary (szer. x wys. x gl.)	60 x 110 x 26 mm
Masa 130 g (z bateria)

Zmiany zastrzezone. 19W45

Przepisy UE i usuwanie

Przyrzad spelnilia wzystkie normy wymagane do wolnego obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnie z europejska dyrektywa dotyczacja złomu elektrycznégo i elektronicznego naleź je zbierać i usuwać oddzielnie.

Dalsze wskazówki dotyczębezmieczne stawa i informacja dodatkowe patrz:

http://laserliner.com/info?an=AEP
