RangeXtender 30 Mag - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Laservastaanotin punaisille viivalasereille
Merkki	Laserliner
Malli	RangeXtender 30 Mag
Laservastaanottoalue	Jopa 30 m
Vastaanotinyksikön pituus	30 mm
Automaattinen sammutus	5 minuutin jälkeen (näyttö muuttumaton)
Virtalähde	1 paristo 9 V (6LR61)
Käyttöaika	Noin 15 h
Käyttöolosuhteet	0 °C – 50 °C, enint. 80 % kosteus (ei tiivistyvää), enint. 4000 m korkeus
Mitat (P x K x S)	60 x 110 x 26 mm
Paino	130 g (paristo mukaan lukien)
Tärkeimmät toiminnot	Pulssilaservastaanotto, äänimerkki, LED-näyttö, toleranssialueen vaihto (tarkkuus/käsivaralla), yleiskiinnitys, magneettinen yläpinta, vatupassi
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä voimakkaita kemikaaleja.
Turvallisuus	Älä käytä, jos laite ei toimi oikein tai akku on heikko. Pidä loitolla voimakkaista magneettikentistä (vähintään 30 cm etäisyys implanteista).
Varaosat ja korjattavuus	Vain valtuutettu huolto saa korjata. Vakioparisto on kaupallisesti saatavilla.
Yleiset tiedot	Täyttää EMC-direktiivin 2014/30/EU. CE-merkintä. Hävitä WEEE-direktiivin mukaisesti.

Usein kysytyt kysymykset - RangeXtender 30 Mag Laserliner

Kuinka asennan pariston RangeXtender 30 Mag -laitteeseen?

Avaa paristolokero laitteen takana ja aseta 9 V (6LR61) -paristo oikein napaisuus huomioiden. Sulje lokero.

Kuinka laservastaanotin kytketään päälle?

Paina käynnistys/painike (F). Toimintaa osoittava LED (G) syttyy.

Mikä on vastaanottimen maksimietäisyys?

Vastaanottoetäisyys on enintään 30 metriä, kun lähettävä laser on manuaalisessa vastaanotintilassa ja viivat näkyvissä.

Kuinka vastaanotinta käytetään viivalaserin kanssa?

Aseta laser manuaaliseen vastaanotintilaan (viivat tummenevat). Liikuta vastaanotinkenttää (B) pysty- tai vaakasuunnassa, kunnes keskimmäinen LED syttyy. Merkitse sitten referenssi.

Mihin toleranssialueen vaihto palvelee?

Painike (H) mahdollistaa vaihtamisen tarkkuusalueen (LED pois) ja käsivaralla -alueen (LED punainen) välillä. Käytä tarkkuusaluetta tarkkoihin mittauksiin ja käsivara-aluetta nopeaan paikannukseen.

Kuinka laservastaanotin puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Vältä liuottimia tai hankaavia aineita. Suojaa vastaanotinkenttä naarmuilta.

Mitä tehdä, jos laite ei toimi?

Tarkista paristo ja sen napaisuus. Jos laite ei käynnisty, vaihda paristo. Jos ongelma jatkuu, älä käytä laitetta ja ota yhteys valtuutettuun huoltoon.

Onko vastaanotin yhteensopiva kaikkien lasereiden kanssa?

Se on yhteensopiva kaikkien punaisten viivalasereiden kanssa, joissa on RX-READY-tekniikka (korkeataajuinen pulssi).

Liittyykö magneetteihin riskejä?

Kyllä, sisäänrakennettu magneetti voi vaikuttaa lääketieteellisiin implantaatteihin (sydämentahdistimet) ja vahingoittaa magneettipintoja. Pidä aina vähintään 30 cm etäisyys.

Kuinka laite hävitetään käyttöiän päätyttyä?

Tuote on WEEE-direktiivin alainen. Älä hävitä sitä kotitalousjätteen mukana. Toimita se sähkölaitteiden keräyspisteeseen.

KÄYTTÖOHJE RangeXtender 30 Mag Laserliner

Lue käyttoohje, oheinen lisälehti "Takuu- ja muut ohjeet" sekā tāmān käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Säilytā namā ohjeet ja anna ne laitteen mukana seuraavalle käytäjälle.

Toiminta / Kaytto

Laservastaanottimet kaikkiiin viivalasereihin, joissa on RX-READY-tekniikka

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin Säilytä ne poissa lasten ulottuvilta.
  Laitteen rakenteeseen ei saa tehdä muutoksja.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi tai ios paristojen varastrila on alhainen.

Turvallisuusohjeet

Sähkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sahkö-magneettista sietokyka koskevat vaatimukset ja raja-arovt.
• Huomaa käyttrörajitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käyttävien henkilöiden laheisyydessa. Sateilylla voi olla vaarallisia vaikutuksia sähköisissä laitteissa tai se voi aiheittaa nihin hairiöitta.

1 Pariston asettaminen laitteeseen

Avaa kotelon takasivulla sijaitseva paristolokero ja aseta sisään yksi 9V-paristo. Huomaa napaisuus.

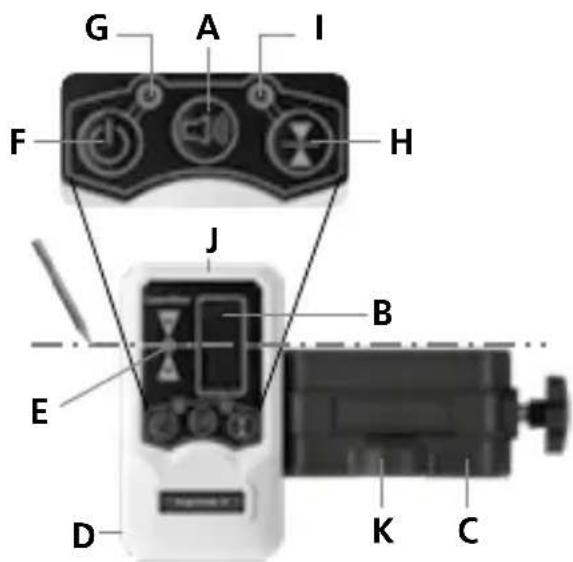

A Aänimerkki, Käynistys / Pysäytys
B Laserin vastaanottokenttä
C Yleiskiinnitin
D Paristolokero
E Laserin merkkiledi: edessä
F Käynistys / Pysäytys
G LED Virtavalo

H Toleranssialueen kytkin: tarkka alue / käsivarainen alue
Toleranssialueen LED: ei pala, tarkka alue / punainen, kasivarainen alue
J Paassamagneetti
K Libelli

RX-laservastaanottimen käytto

Käytä laserin vastaanotinta RX pitkilla etäisyksillä tai alueilla, joissa laserviiva ei ole nakyvissä. Vastaanotin kytketään nappäimellä F, toiminnan merkkiledi G palaa.

Viivalaserit: Tämä painike kytkee käsivastaanoton toimintaan/pois

RX 30: Toleranssialue asetetaan tällä painikkeella.

Viivalaser kytketaan käsivastaanoton toiminnolle. Laserviivat varähtelevät suurella taajuudella ja muuttuvat himmeämmiksi. Laservastaanotin tunnistaa tällä taajuudella varähtelevät laserviivat max. 30 metrin etäisyydeltä. Min. etäisyys laserlaitteesta n. 3 m.

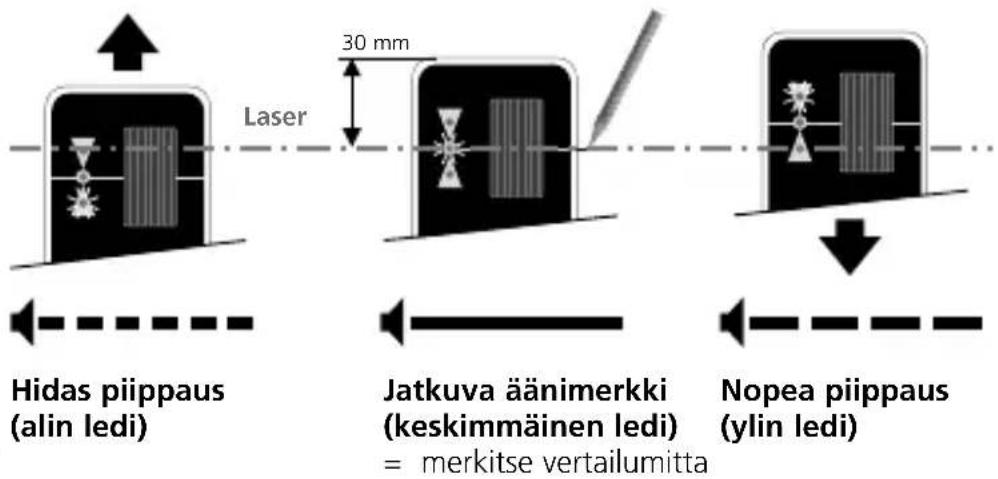

Siirtele laservastaanottimen vastaanottokenttä (B) laserviivojen alueella ylos- ja alaspain (vaakasuuntainen viiva) tai sivuttain (pystyviivat) kunnes keskimmäinen ledi sytty. Tee vaaka- tai pystysuuntaisen vertailumitan merkinta.

Laserliner

Min. etäisyys laserlaitteesta n. 3 m. Laserviivat eivāt saa osua heijastaviin pintoihin, koska siitä saattaa olla seurauksena asetusvirheitä.

Laserviiva on voimakkaimmillaan keskikohdalla ja heikenty reunoja kohti. Tämä voi pientäa laservastaanottimen maksimaalista vastaanottoaluetta.

Käytö mittalatan kanssa

Laservastaanotin RX voidaan
kiinnittaa yleiskiinnittimellä
mittalattaan. Flexi-mittalatta
soveltuu kaytettavaksi kaikenlaisissa
korkeuksien mittauksissa.
Korkeuserot ovat luettavissa
vaivattomasti ilman laskutoimituksia.

Voimakas magneettikenttä aiheuttaa vaaran

Voimakkaat magneettikentät saattavat vahingoittaa apulaitteita (esim. sydämentahdistinta) käytäviä henkiloitä ja sähkölaitteita (esim. magneettikortti, mekaaninen kello, hienomekaaninen laite, kiintolevy).

Noudata maakohtaisia turvallisuusohjeita, jotka koskevat voimakkaiden sahkömagneettisten kenttien ihmisille aiheuttamien vaarojen välttämista. Saksassa tämä on BGV B11 §14 „Elektromagnetische Felder" (Sahkömagneettiset kentät).

Häiriöiden välttämiseksi pidä magnetti vähintään 30 cm paëssa implantista tai muusta Häiriöherkästa laitteesta.

Tekniset tiedot
Laserin vastaanottoalue maks. 30 m
Vastaanottimen pituus 30 mm
Automaattinen virrankatkaisu	5 minuutin kuluttua (kun näytö ei muutu)
Viransyöttö 1 x 9V 6LR61
Käytöaika n. 15 h
Käytömpäristö 0°C ... 50°C, ilmankosteus maks. 80% rH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet 0°C ... 70°C, ilmankosteus maks. 80% rH
Mitat (L x K x S) 60 x 110 x 26 mm
Paino 130 g (sis. paristo)

Tekniset muutokset mahdollisia. 19W45

EY-märäykset ja havittäminen

Laite tayttä kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-directtiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AEP
