SuperSquareLaser 4 - Pointeur laser Laserliner - Notice d'utilisation et mode d'emploi gratuit

Marque	Laserliner
Modèle	SuperSquareLaser 4
Type de produit	Pointeur laser à lignes
Précision angulaire	± 0,5 mm/m
Portée de travail	15 m
Longueur d'onde laser	635 nm
Classe laser	2 (EN 60825-1:2014/AC:2017)
Puissance laser	< 1 mW
Alimentation	2 piles AA (LR6) 1,5 V
Autonomie	Environ 15 heures
Conditions de fonctionnement	0 °C à 50 °C, HR max 80 % sans condensation, altitude max 4000 m
Conditions de stockage	-10 °C à 70 °C, HR max 80 %
Dimensions (L × H × P)	200 × 48 × 100 mm
Poids (piles incluses)	260 g
Nombre de lignes laser	4
Applications	Alignement de carrelages, nivellement vertical et horizontal sur mur et sol
Nivellement	Bulles de niveau intégrées pour réglage
Fixation murale	Broches spéciales incluses
Nettoyage et entretien	Chiffon légèrement humide, pas de solvants, retirer les piles avant stockage prolongé
Consignes de sécurité	Ne pas regarder dans le faisceau, tenir hors de portée des enfants, respecter la classe laser 2
Conformité UE	Directive CEM 2014/30/UE, directive DEEE
Élimination des déchets	Appareil électrique, collecte sélective obligatoire

FOIRE AUX QUESTIONS - SuperSquareLaser 4 Laserliner

Comment utiliser le SuperSquareLaser 4 pour poser du carrelage au sol ?

Placez l'appareil au sol et allumez-le. Les quatre lignes laser projettent des repères à angle droit. Utilisez le bord de guidage (4) et la surface de pose (5) pour ajuster le premier carreau.

Comment fixer l'appareil sur un mur ?

Appliquez l'appareil contre le mur, puis insérez les broches spéciales (7) dans les trous prévus à cet effet. Vous pouvez alors régler le niveau à l'aide des bulles (2).

Quelle est la précision de l'appareil ?

La précision angulaire est de ± 0,5 mm par mètre. Cela signifie un écart maximal de 0,5 mm sur 1 m de distance.

Comment vérifier le calibrage de la ligne verticale ?

Fixez un fil à plomb d'au moins 2,5 m. Allumez l'appareil et alignez la ligne laser sur le fil. Si l'écart entre la ligne laser et le fil est inférieur à 0,5 mm/m, le calibrage est correct.

Quelles piles utiliser et quelle est l'autonomie ?

Utilisez deux piles AA (LR6) de 1,5 V. L'autonomie est d'environ 15 heures en fonctionnement continu.

Que faire si le faisceau laser devient faible ou s'éteint ?

Vérifiez le niveau de charge des piles et remplacez-les si nécessaire. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'appareil ?

Nettoyez les composants avec un chiffon légèrement humide. N'utilisez pas de produits nettoyants, récurants ou solvants.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez pas directement dans le faisceau laser. Évitez de diriger le laser vers des personnes. Couvrez les surfaces réfléchissantes. L'appareil est de classe 2 (<1 mW).

Puis-je utiliser l'appareil en extérieur ?

Oui, mais dans les conditions de fonctionnement (0°C à 50°C, humidité max 80%). La visibilité du laser peut être réduite en plein soleil.

Comment stocker l'appareil à long terme ?

Retirez les piles avant stockage prolongé. Conservez l'appareil dans un endroit sec et propre, entre -10°C et 70°C.

MODE D'EMPLOI SuperSquareLaser 4 Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes représentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Laser à lignes de

• Les 4 lignes laser bien visibles sont idéales pour l'alignement de carrelages.
• Nivellement vertical et horizontal sur le mur
• Les carreaux de sol se positionnent facilement avec les bords d'attaque et la surface d'accueil.
• Application propre sur toutes les surfaces, même avec des broches spéciales. Bulles pour le réglage de l'appareil.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau. Appareil à laser de classe 2 <1 mW·635 nm EN 60825-1:2014/AC:2017

• Attention : Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40... 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par exemple dans les hôpitaux, les avions, les stations-service ou à proximité de personnes portant un stimulateur cardiaque. Cela peut influencer ou perturber dangereusement les appareils électroniques.

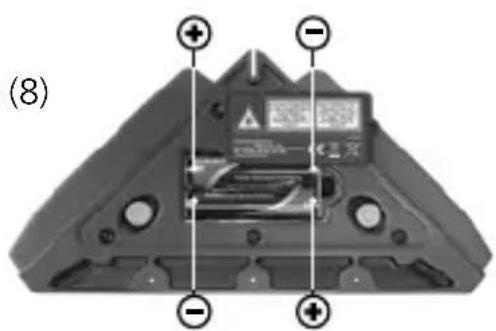

1 Mise en place des piles

Ouvrir le compartiment à piles (8) et introduire les piles en respectant les symboles de pose. Veiller à ce que la polarité soit correcte.

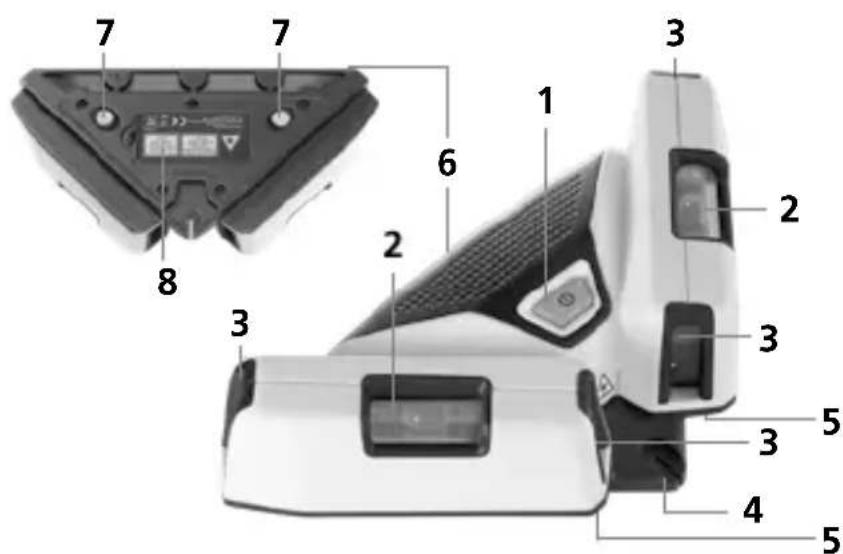

1 Interrupteur MARCHE / ARRÊT

Fenêtre de sortie du rayon laser

Bord de guidage

2 Bulles pour les applications sur les murs

4 Bord de guidage de

7 Broches spéciales

Surface de pose

8 Compartiment à piles

2 Applications sur le sol

Mettre l'instrument en marche en appuyant sur le bouton MARCHE / ARRET (1). Les lignes lasers projetant maintenaient quatre repères d'un angle de sur le sol. Il permet de poser facilement et avec précision le carrelage sur le sol. Le bord de guidage de (4) et la surface de pose (5) facilitent l'ajustement du premier carrelage au sol.

3 Applications sur le mur

Applique l'appareil contre le mur pour les nivellements verticaux et horizontaux. Oriente ensuite l'appareil en utilisant les bulles.

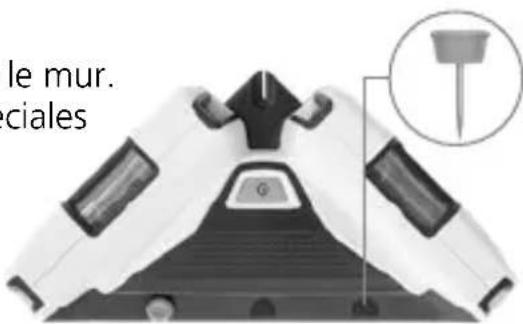

Fixation au mur

1. Appliquez l'appareil contre le mur.
2. Introduisez les broches spéciales

Dans les trous situés à cet effet.

Vérifier régulièrement le calibrage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

5 Vérification de la ligne verticale

Fixer une ligne d'aplomb sur le mur avec un fil d'au moins 2,5m, le plomb devrait alors balancer librement. Mettre l'appareil en marche, aligner les lignes sur la ligne d'aplomb et ajuster les bulles (2). L'exactitude est dans la plage de tolération si l'écart entre la ligne laser et le fil d'aplomb n'est pas supérieur à 0,5mm / m.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin d'en garantir la précision et le fonctionnement. Nous recommandons de le calibrer tous les 1 à 2 ans. Pour cela, communiquez au besoin avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques

(Sous réserve de modifications techniques. 20W41)

Winkelgenauigkeit ± 0,5 mm / m
Précision de l'angle 15 m
Longueur d'onde du laser 635 nm
Classe de laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentation électrique 2 x 1,5V LR6 (AA)
Durée de fonctionnement env. 15 h
Conditions de travail	0°C ... 50°C, humidité relative de l'air max. 80% RH, non condensante, altitude de travail max. de 4000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, humidité relative de l'air max. 80% RH
Dimensions (l x h x p) 200 x 48 x 100 mm
Poids 260 g (piles incluse)

* à 300 lx max.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur

http://laserliner.com/info?an=AHP
