SuperSquareLaser 4 - Apontador laser Laserliner - Manual de utilização gratuito

Marca	Laserliner
Modelo	SuperSquareLaser 4
Tipo de produto	Apontador laser de linhas
Precisão angular	± 0,5 mm/m
Alcance de trabalho	15 m
Comprimento de onda do laser	635 nm
Classe do laser	2 (EN 60825-1:2014/AC:2017)
Potência do laser	< 1 mW
Alimentação	2 pilhas AA (LR6) 1,5 V
Autonomia	Aproximadamente 15 horas
Condições de operação	0 °C a 50 °C, UR máx. 80% sem condensação, altitude máx. 4000 m
Condições de armazenamento	-10 °C a 70 °C, UR máx. 80%
Dimensões (L × A × P)	200 × 48 × 100 mm
Peso (pilhas incluídas)	260 g
Número de linhas laser	4
Aplicações	Alinhamento de azulejos, nivelamento vertical e horizontal em parede e piso
Nivelamento	Bolhas de nível integradas para ajuste
Fixação na parede	Pinos especiais incluídos
Limpeza e manutenção	Pano levemente úmido, sem solventes, retirar as pilhas antes de armazenamento prolongado
Instruções de segurança	Não olhar para o feixe, manter fora do alcance de crianças, respeitar a classe laser 2
Conformidade UE	Diretiva CEM 2014/30/UE, diretiva REEE
Eliminação de resíduos	Aparelho elétrico, coleta seletiva obrigatória

Perguntas frequentes - SuperSquareLaser 4 Laserliner

Como usar o SuperSquareLaser 4 para colocar azulejos no chão?

Coloque o aparelho no chão e ligue-o. As quatro linhas de laser projetam marcas em ângulo reto. Use a borda de guia (4) e a superfície de assentamento (5) para ajustar o primeiro azulejo.

Como fixar o aparelho em uma parede?

Aplique o aparelho contra a parede, em seguida, insira os pinos especiais (7) nos orifícios previstos para isso. Você pode então ajustar o nível usando as bolhas (2).

Qual é a precisão do aparelho?

A precisão angular é de ± 0,5 mm por metro. Isso significa um desvio máximo de 0,5 mm em 1 m de distância.

Como verificar a calibração da linha vertical?

Fixe um fio de prumo de pelo menos 2,5 m. Ligue o aparelho e alinhe a linha de laser com o fio. Se o desvio entre a linha de laser e o fio for inferior a 0,5 mm/m, a calibragem está correta.

Quais pilhas usar e qual é a autonomia?

Use duas pilhas AA (LR6) de 1,5 V. A autonomia é de aproximadamente 15 horas em funcionamento contínuo.

O que fazer se o feixe de laser ficar fraco ou apagar?

Verifique o nível de carga das pilhas e substitua-as se necessário. Se o problema persistir, entre em contato com o serviço de assistência técnica.

Como limpar o aparelho?

Limpe os componentes com um pano levemente úmido. Não use produtos de limpeza, abrasivos ou solventes.

Quais são as precauções de segurança a serem seguidas?

Não olhe diretamente para o feixe de laser. Evite direcionar o laser para pessoas. Cubra superfícies refletoras. O aparelho é de classe 2 (<1 mW).

Posso usar o aparelho ao ar livre?

Sim, mas dentro das condições de operação (0°C a 50°C, umidade máx. 80%). A visibilidade do laser pode ser reduzida sob luz solar direta.

Como armazenar o aparelho por longo prazo?

Remova as pilhas antes do armazenamento prolongado. Mantenha o aparelho em um local seco e limpo, entre -10°C e 70°C.

MANUAL DE UTILIZADOR SuperSquareLaser 4 Laserliner

Leia Completely as instruções de uso, o caderno anexo „Indicações adiconais e sobre a garantia“, assim como as informações e指示os atuais na liação de Internet, que se encontra no fim destas instruções. Siga as指示ções ai contidas. Guarde esta documentação e junte-a ao dispositivo a laser se o entrega a algoém.

Laser de LINHA a 90^

• As 4 linhas de laser bem visíveisADEquam-se excelentemente para o alinhamento de azulejos.
• Nivelação vertical e horizontal na parede
• Com as arestas de encosto colocadas e a superficie de apoio, é fácil posicionar ladrilhos de pavimento.
• Aplicação perfeita em todas as superfícies – también com pinos
• Níveis para o ajuste do aparelho

Indicações gerais de segurança

• Use o aparecido exclusivamente conforme a finalidade de aplicação dentro das espécografções.
• Os apareiros de medicação e os seucessórios não são brinquados. Mantenha-os afastados das crianças.
• Não são permitidas transformações nem alterações do aparecido, que provocam a extinção da autorização e da(specficação de segurança.
• Não exponha o aparecido a esforços mecânicos, temperatas elevadas, humidade ou vibrações fortes.
• Não é permitido usar o aparecido se uma ou maisunistões falharem ou a entrega da/s pilha/s estiver baixa.

Indicações de segurarça

Lidar com lasers da classe 2

Radiação laser!
Não olhe para o raio laser!
Classe de laser 2
<1 mW·635 nm
EN 60825-1:2014/AC:2017

• Atença: não olhar para o raio direto ou refletido.
• Não orientar o aparecido para pessoas.
• Se uma radiação de laser da classe 2 entra r nos olhos, feche consciencemente os olhos e afaste imeditamente a cabeca do raió.

• Nunca olhe para o feixe de laser nem para os seu Reflexos com apareiros orticos (lupa, microscópio, telescópio, ...).

• Não use o laser à alta dos olhos (1,40 ... 1,90 m).

• Superficies bem refletoras, espelhadas ou brillantes devem ser cobertas durante a operacao com dispositivos a laser.
• Em和地区 de trajeos Públicos, limitar ao maior possivel o feixe de laser, por intermedio de vedacoes e divisórias, e assinar a zona do laser com placas de avis.

Indicações de segurarca

Lidar com radiação eletromagnética

• O aparecido cumpre os regulamentos e价值观es limite relativos à compatibilidade eletromagnética nos termos da diretiva CEM 2014/30/UE.
• Observar limitações operações locais, como p. ex. em hospitais, aviões, estagens de service, ou perto de pessoas com pacemarkers. Existe a possibíidade de uma influência ou perturbação perigosa de apareiros eletrónicos.

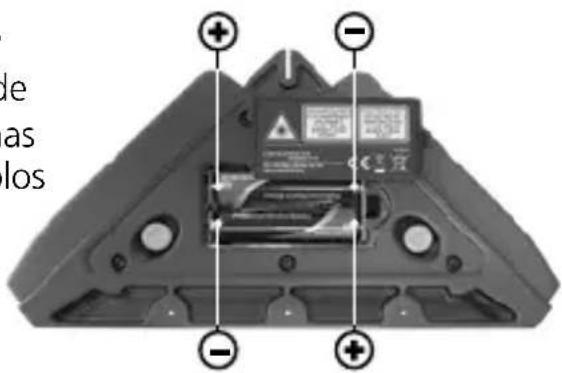

1 Inserção das pilhas

Abrir o compartmento de pilhas (8) e,inserir as pilhas de acordo com os sintolos de instalacao. Observar a polaridade correta.

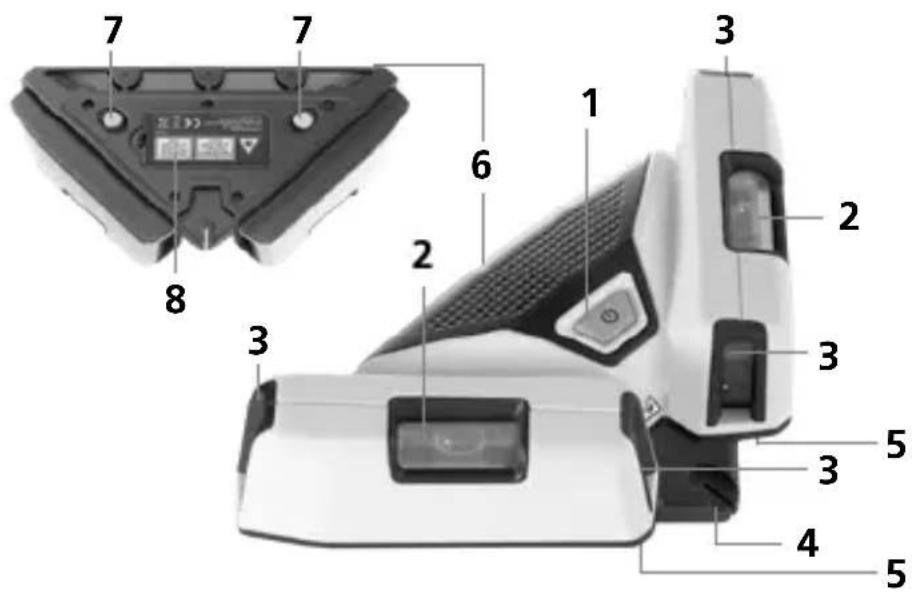

1 Botão para ligar / desligar
2 Nívelis de bolha para aplicacoes em paredes

3 Janela de saida do laser
4 Base de encosto a 90^
5 Superficie de apoio

6 Aresta de encosto
7 Pinos
8 Compartimento de pilhas

Laserliner

2 Aplicações no solo ou pavemento

Ligar o aparelho com o botão para ligar / desligar (1). A seguir as linhas de laser produzem quatro marcagens num ângulo de 90^ no pavimento.
Com estas linhas é possivel assentar ladrilhos com dificuldade e exatidão.
A aresta de encosto de 90^ (4) e a superficie de apoio (5) facilitam o alinhamento do primeiro ladrilho de pavimento.

3 Aplicações na parede

Coloque o aparelho contra a parede para a nivelação horizontal e vertical. A seguir, alinho o aparelho com a ajuda do[nível de bolha.

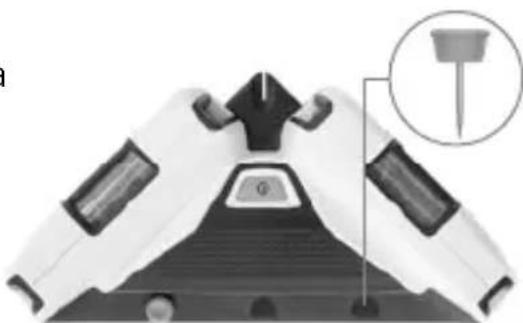

Fixação na parede

1. Coloque o aparelho contra a parede.

2. Insira os pinos especialsidos furos preparados para oefeito.

Verifique regularamente a calibragem antes do uso, depuis de transporte e armazenimentos prolongados.

5 Verificacao da红线 vertical

Fixe na parede um prumo com um fio com pelo menos 2,5 m de comprimento; o prumo deve ficar a oscilar livrente com movimento pendular. Ligue o aparelho, oriente as linhas para o prumo e alinne os níveis (2). A exatidão encontrar-se dentro da tolerância se a divergência entre a LINHA de laser e o fio de prumo não for superior a 0,5 mm / m.

Calibragem

O medidor deve ser calibrado e controlado regularamente para garantir a precisão da função. Nós recomendamos intervalos de calibragem de 1-2 anos. Em caso de necessidade, contacte o seu经商ciante ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

Indicações sobre manutençao e conservação

Limpe todos os componentes com um pano levamente humido e evite usar produits de limpeza, produits abrasivos e solventes. Remova a/s pilha/s antes de um armazenamento prolongado. Armazene o aparecido num lugar limpo e seco.

Dados&Tecnicos (Sujeto a alteracoes&Tecnicas.20W41)

Exatidão angular ± 0,5 mm / m
Visibilitadade (usual)* 15 m
Comprimento de onda laser	635 nm
Classe de laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentação eletrica 2 x 1,5V LR6 (AA)
Duração operacional aprox. 15 horas
Condições de trabalho	0°C ... 50°C,ingham de ar max. 80% rH, sem condensação, alta de trabalho maior. de 4000 m em.Relação ao NM (nível do mar)
Condições de armazenamento	-10°C ... 70°C, humidade de ar max. 80% rH
Dimensoes (L x A x P) 200	x 48 x 100 mm
Peso 260 g (incl. pilhas)

* com um max. de 300 Lux

Disposicao da UE e eliminação

O aparecido respeita todas as normas necessarias para a livre circulação de mercadorias dentro da UE.

Este produit é um aparelho eletrico e tem de ser recolhido e eliminado separatamente, conforme a diretiva europeia sobre aparelhos eletricos e eletronicos usados.

Mais instruções de segurar e指示os adiconais em: http://laserliner.com/info?an=AHP
