SuperSquareLaser 4 - Laserpeker Laserliner - Gratis bruksanvisning og manual

Merke	Laserliner
Modell	SuperSquareLaser 4
Produkttype	Laserlinjepointer
Vinkelpresisjon	± 0,5 mm/m
Arbeidsrekkevidde	15 m
Laserbølgelengde	635 nm
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Lasereffekt	< 1 mW
Strømforsyning	2 AA-batterier (LR6) 1,5 V
Driftstid	Ca. 15 timer
Driftsforhold	0 °C til 50 °C, max 80 % RF, ikke-kondenserende, høyde max 4000 m
Lagringsforhold	-10 °C til 70 °C, max 80 % RF
Mål (L × H × D)	200 × 48 × 100 mm
Vekt (inkl. batterier)	260 g
Antall laserlinjer	4
Bruksområder	Flisejustering, vertikal og horisontal avretting på vegg og gulv
Nivellering	Integrerte libeller for justering
Veggfeste	Spesielle pinner inkludert
Rengjøring og vedlikehold	Lett fuktig klut, ingen løsemidler, fjern batterier ved lengre lagring
Sikkerhetsinstruksjoner	Ikke se inn i strålen, holdes utilgjengelig for barn, følg laserklasse 2
EU-samsvar	EMC-direktiv 2014/30/EU, WEEE-direktiv
Avfallshåndtering	Elektrisk apparat, obligatorisk kildesortering

Ofte stilte spørsmål - SuperSquareLaser 4 Laserliner

Hvordan bruke SuperSquareLaser 4 til å legge fliser på gulvet?

Plasser apparatet på gulvet og slå det på. De fire laserlinjene projiserer rettvinklede referanser. Bruk styrekanten (4) og leggflaten (5) til å justere den første flisen.

Hvordan feste apparatet på en vegg?

Trykk apparatet mot veggen, og sett de spesielle pinnene (7) inn i de forberedte hullene. Du kan deretter justere nivået ved hjelp av libellene (2).

Hva er presisjonen til apparatet?

Vinkelpresisjonen er ± 0,5 mm per meter. Det betyr et maksimalt avvik på 0,5 mm på 1 m avstand.

Hvordan kontrollere kalibreringen av den vertikale linjen?

Fest en loddline på minst 2,5 m. Slå på apparatet og juster laserlinjen mot linen. Hvis avviket mellom laserlinjen og linen er mindre enn 0,5 mm/m, er kalibreringen korrekt.

Hvilke batterier skal brukes og hva er driftstiden?

Bruk to AA-batterier (LR6) på 1,5 V. Driftstiden er ca. 15 timer ved kontinuerlig bruk.

Hva gjør jeg hvis laserstrålen blir svak eller slukker?

Kontroller batterinivået og skift batterier om nødvendig. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan rengjøre apparatet?

Rengjør komponentene med en lett fuktig klut. Ikke bruk rengjøringsmidler, skuremidler eller løsemidler.

Hvilke sikkerhetsforholdsregler må tas?

Ikke se direkte inn i laserstrålen. Unngå å rette laseren mot personer. Dekk til reflekterende overflater. Apparatet er i klasse 2 (<1 mW).

Kan jeg bruke apparatet utendørs?

Ja, men innenfor driftsforholdene (0°C til 50°C, maks 80 % fuktighet). Synligheten av laseren kan reduseres i direkte sollys.

Hvordan lagre apparatet over lengre tid?

Fjern batteriene før lengre lagring. Oppbevar apparatet på et tørt og rent sted, mellom -10°C og 70°C.

BRUKSANVISNING SuperSquareLaser 4 Laserliner

Omgang med lasere i classe 2

Laserstråling!
Se/DD
Laser klasse 2
<1 mW·635 nm
60825-1:2014/AC:20

EU-bestemmelser og bortskaffelse

Apparatet opfylder alle pakraevede standarder for fri vareomsæting inden for EU.

Allmanna sakerhetsforeskrifter

Hantering av laser klass 2

Laserstralning!

Titta aldrig direkt in i laserstralen! Laser klass 2 < 1 mW·635 nm EN 60825-1:2014/AC:201

Les fullstendig gjennomBruksanvisningen,det vedlagte heftet «Garanti- og tilleggsinformasjon» som den aktuelle informasjonen og opplysningene i internett-linken ved enden av donneBruksanvisningen.Folg anvisingenesomgisder.Dette dokumentetmaoppbevares og leveres meddersom laserinnretningengis videre.

90^ Linjelaser

• De 4 doit synlige laserlinjene er ypperlig egnet til a plassere fliser noyaktig.
• Vertical og horizontal nivelling på veggen
• Med kontaktkantene og kontaktflaten kan man posisjonere gulvfliser på en,enkel og lettvint mæte.
• Sikker bruk på alle overflater - ogå med stifter
• Libeller til justering av instrumentet

Generelle sikkerhetsinstrukser

• Bruk instrumentet utelukkende sik det er definert i kapittel Bruksformål og innenfor spesifikasjonene.
• Maleinstrumentene og tilbehoret er intet leketoy for barn. De skal oppbevares utilgjengelig for barn.
• Ombygginger aller endringer på instrumentet er/DD, og i slikt tilfelle taper godkjennelsen og sikkerhetsspesifikasjonen sin gyldighet.
• Ikke utsett instrumentet for mekaniske belastninger, enorme temperaturer, fuktighet aller sterke vibrasjoner.
• Apparatet må umiddelbart tas ut av bruk ved feil på en eller flere funksjoner eller hvis batteriet er svakt.

Sikkerhetsinstrukser

Omgang med laser classe 2

• OBS: Ikke seinn i den direkte aller reflekterte stralen.
  -Laserstrålen må ikke rettes mot personer.
• Dersom laserstråler av klasse 2 treffer øyet, sömxynene likkes bevisst. og hodet mxøvblinkelig beveges ut av strålen.

• Se aldri på laserstrålen eller refleksjonene med optiske apparater (lupe, mikroskop, kikkert, ...).

• Bruk ikke laseren i oyehyde (1,40 ... 1,90 m).

• Godt reflekterende, speilende eller glinsende flater må dekkes til mens laserinnretninger er iBruk.
• I offentlige grafikkomrader ma stralegangen om mulig begrenses med sperringer og oppstilte vegger, og laseromraret mä merkes vha. varselskilt.

Sikkerhetsinstrukser

Omgang med elektromagnetisk stråling

• Maleinstrumentet tilfredsstiller forskriftene og greanseverdiene for elektromagnetisk kompatilitet iht. EMC-directivet 2014/30/EU.
• Vær oppmerksom på lokale innskrenkninger.nr det gjelder drift, eksempelvis på sykehus, i fly, på bensinstasjoner eller iærheten av personer med pacemaker. Farlig interferens eller forstyrrse av elektroniske encheter er mulig.

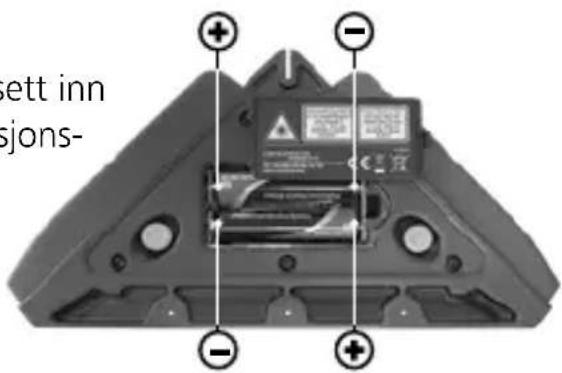

1 Sette i batterier

Apne batterirom (8) og sett inn batteriene ifolge installasjonssymbolene. Sorg for at polene blir lagt riktig.

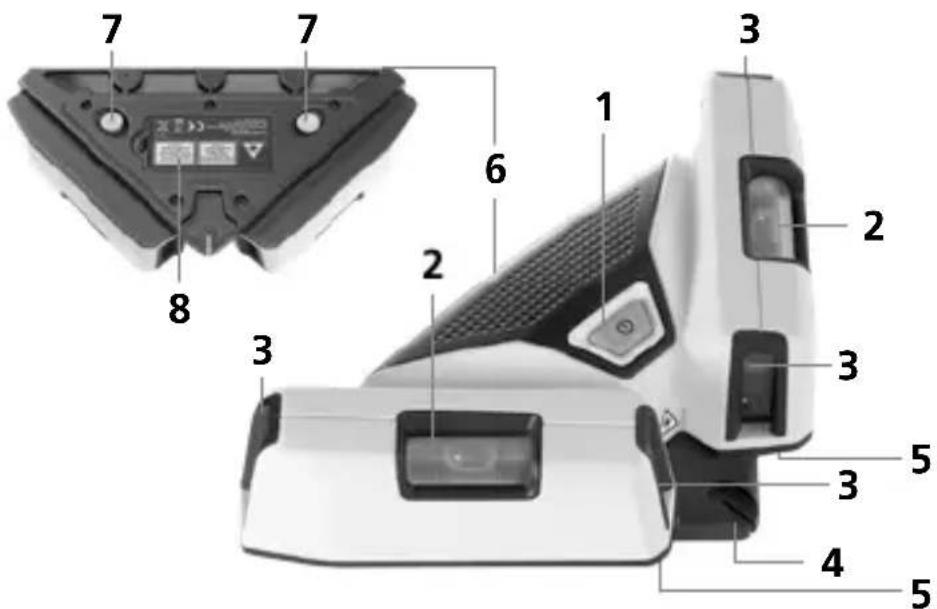

1 PÅ-/AV bryter

4 90^ Føringskant

7 Stifter

2 Libeller for bruk
på vegg

5 Kontaktflate

8 Batterirom

3 Laserstrålehull

6 Kontaktkant

Laserliner

2 Anvendelsepà gulv

Slå på apparat med PÅ-/AV bryter (1). Laserlinjene genererer na fire markereginger i 90^ vinkel på gulvet. Med disse kan flisene legges enkelt og nøyaktig. Den 90^ kontaktkanten (4) og kontaktflaten (5) gør det lettere Å plassere den første gulvflisen nøyaktig.

3 Anvendelsepà veggen

Still apparatet på veggen for Å nivelere horisontalt og vertikalt. Finposisjoner deretter apparatet ved hjelp av vaterpasset.

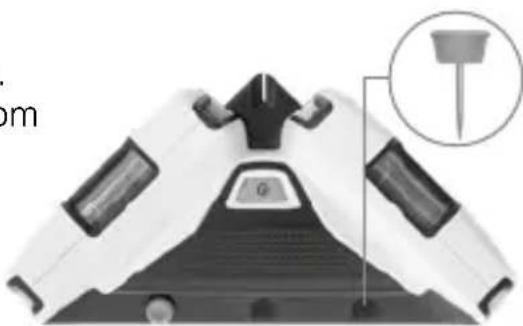

Feste på veggen

1. Sett apparatuset mot veggen.
2. Stikk spezialstiftene gjennom hullene.

! Kontroller regelmessig noyaktigheten for bruk, etter transporter og lengre lagring.

Fest et lodd med en 2,5 m lang snor på veggen, loddet bør kunne pendle fritt. Slå på apparatet, rett linjene på loddet og posisjoner libellene (2). Nøyaktigheten ligger innenfor toleransenningar avviket mellom laserlinjen og loddesnoren ikke er større enn 0,5mm / m

Kalibrering

Måleinstrumentet bør kalibreres og kontrolleres regelmessig forå garantere nøyaktigheten og funksjonen. Vi anbefaler kalibreringsintervaller på 1-2år. Ved behov kan du i��ssammenhengen ta kontakt med din forhandler, eller henvend deg til serviceavdelingen hos UMAREX-LASERLINER.

Informasjon om vedlikehold og pleie

Rengjør alle komponenter med enlett fuktet klut. Unngå bruk av pusse-, skurre- og løsemidler. Ta ut batteriet/batteriene før lengre lagring. Oppbevar apparatet på et rent og tørststed.

Tekniske data (Det tas forbehold om tekniske endringer. 20W41)

Vinkel nøyaktigkeit ± 0,5 mm / m
Synlighet (typisk)* 15 m
Laserbølgelengde 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning 2 x 1,5V LR6 (AA)
Driftstid ca. 15 timer
Arbeidsbetingelser	0°C ... 50°C, luftfuktigkeit maks. 80% rH,/DD, kondenserende, arbeidshøyde maks. 4000 m.o.h.
Lagringsbetingelser	-10°C ... 70°C, luftfuktigkeit maks. 80% rH
Mål (B x H x D) 200 x 48 x	100 mm
Vekt 260 g (inkl. batterier)

• ved maks. 300 lux
