SuperSquareLaser 4 - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Merkki	Laserliner
Malli	SuperSquareLaser 4
Tuotetyyppi	Viivalaserosoitin
Kulmatarkkuus	± 0,5 mm/m
Työalue	15 m
Laserin aallonpituus	635 nm
Laserluokka	2 (EN 60825-1:2014/AC:2017)
Laserin teho	< 1 mW
Virtalähde	2 AA-paristoa (LR6) 1,5 V
Käyttöaika	Noin 15 tuntia
Käyttöolosuhteet	0 °C – 50 °C, suhteellinen kosteus max 80 % ei kondensoitumista, korkeus max 4000 m
Varastointiolosuhteet	-10 °C – 70 °C, suhteellinen kosteus max 80 %
Mitat (P × K × S)	200 × 48 × 100 mm
Paino (paristot mukaan lukien)	260 g
Laserviivojen määrä	4
Sovellukset	Laattojen kohdistus, pysty- ja vaakavaaitus seinällä ja lattialla
Vaaitus	Sisäänrakennetut vesivaa'at säätöä varten
Seinäkiinnitys	Erikoistapit mukana
Puhdistus ja huolto	Hieman kostea liina, ei liuottimia, poista paristot ennen pitkäaikaista varastointia
Turvaohjeet	Älä katso säteeseen, pidä lasten ulottumattomissa, noudata laserluokkaa 2
EU-vaatimustenmukaisuus	EMC-direktiivi 2014/30/EU, WEEE-direktiivi
Jätteiden hävittäminen	Sähkölaite, pakollinen lajittelukeräys

Usein kysytyt kysymykset - SuperSquareLaser 4 Laserliner

Kuinka SuperSquareLaser 4:ää käytetään lattialaattojen asettamiseen?

Aseta laite lattialle ja kytke se päälle. Neljä laserviivaa heijastavat suorakulmaisia merkkejä. Käytä ohjausreunaa (4) ja laskupintaa (5) ensimmäisen laatan säätämiseen.

Kuinka laite kiinnitetään seinään?

Paina laite seinää vasten, työnnä sitten erikoistapit (7) tarkoitusta varten oleviin reikiin. Voit tämän jälkeen säätää vaaitusta vesivaakojen (2) avulla.

Mikä on laitteen tarkkuus?

Kulmatarkkuus on ± 0,5 mm/metri. Tämä tarkoittaa enintään 0,5 mm poikkeamaa 1 m etäisyydellä.

Kuinka pystyviivan kalibrointi tarkistetaan?

Kiinnitä vähintään 2,5 m pitkä luotilanka. Kytke laite päälle ja kohdista laserviiva lankaan. Jos laserviivan ja langan välinen poikkeama on alle 0,5 mm/m, kalibrointi on oikea.

Mitä paristoja käytetään ja mikä on käyttöaika?

Käytä kahta AA (LR6) -paristoa, 1,5 V. Käyttöaika on noin 15 tuntia jatkuvassa käytössä.

Mitä tehdä, jos lasersäde heikkenee tai sammuu?

Tarkista paristojen varaus ja vaihda ne tarvittaessa. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka laite puhdistetaan?

Puhdista osat hieman kostealla liinalla. Älä käytä puhdistusaineita, hankausaineita tai liuottimia.

Mitä turvallisuusohjeita on noudatettava?

Älä katso suoraan lasersäteeseen. Vältä lasersäteen suuntaamista ihmisiin. Peitä heijastavat pinnat. Laite on luokkaa 2 (<1 mW).

Voinko käyttää laitetta ulkona?

Kyllä, mutta käyttöolosuhteissa (0 °C – 50 °C, suhteellinen kosteus max 80 %). Laserin näkyvyys voi heikentyä suorassa auringonvalossa.

Kuinka laite varastoidaan pitkäksi aikaa?

Poista paristot ennen pitkäaikaista varastointia. Säilytä laite kuivassa ja puhtaassa paikassa, lämpötilassa -10 °C – 70 °C.

KÄYTTÖOHJE SuperSquareLaser 4 Laserliner

Lue käyttoohje, oheinen lisalehti "Takuu- ja muut ohjeet" sekä tämän käyttoohjeen lopussa olevan linkin kautta lótyvät ohjeet ja tiedot kokonaan. Noudata annettuja ohjeita. Sälytä nämä ohjeet ja anna nemukaan laserlaitteen seuraavalle käytäjälle.

90^ Linjalaser

• 4 selvästi erottuvaa laserviivaa sopivat erinomaisesti laattojen asentamiseen.
• Vaaka- ja pystvlinjaukset seinjin
• Lattialaatat on helppo kohdistaa kohdistusreunan ja asennustason avulla.
• Sopii käytettäväksi kaikilla alustoilla. Kiinnitysnastat kaan eivat vahingoita alustaa
  Libellit laitteen saa töä varten

Yleiset turvallisuusohjeet

• Käytä laitetta yksinomaan ilmoitettuun käytötarkoitukseen teknisten tietojen mukaisesti.
• Mittari ja sen tarvikkeet eivät ole tarkoitettu lasten leikkeihin. Säilytä ne poissa lasten ulottuvilta.
  Rakennemuutokset ja omavaltaiset asennukset laitteeseen ovat kiellettyja. Täloin raukevat laitteen hyväksyntä- ja kävttöturvallisuustiedot.
• Älä aseta laitetta mekaanisen kuorman, korkean lampötilan, kosteuden tai voimakkaan tärinä aiheuttaman rasituksen alaiseksi.
• Laitetta ei saa käyttaa, jos yksi tai useampi toiminto ei toimi tai jos paristojen varaustila on alhainen.

Turvallisuusohjeet

Luokan 2 laserin käytto

• Huomaa: Älä katso lasersäteeseen, alä myöskään heijastettuun säteeseen.
• Älä suuntaa lasersädettä kohti jhmjsä
• Jos 2-laserluokan lasersäde osuu silmaän, sulje ja pidä silmäsi kiinni ja kaannä paasi heti pois lasersäteestä.

SuperSquare-Laser 4

• Älä katso lasersäteeseen tai sen heijastumaan optisella laitteella (esim. luuppi, mikroskooppi tai kaukokitki).
• Älä käytä laseria silmien korkeudella (1,40 ... 1,90 m).
• Peita heijastavat ja kiiltavat sekä peilipinnat, kun käytät laserlaitetta.
• Yleisellä kulkuväylällä työskennellessäsi rajaa lasersäde suluilla ja seinäkkeillä ja merkitse lasersäde varoituskilvin.

Turvallisuusohjeet

Sahkömagneettinen sateily

• Mittauslaite tayttä EMC-direktiivin 2014/30/EU sahkömagneettista sietokyka koskevat vaatimukset ja raja-arvot.
  Huomaa käyttröjoitukset esim. sairaaloissa, lentokoneissa, huoltoasemilla ja sydantahdistimia käyttävien henkilöiden laheisyydessä. Sateilylva voi olla vaarallisia vaikutuksia tai se voi aiheuttaa hairioita sahköisissa laitteissa.

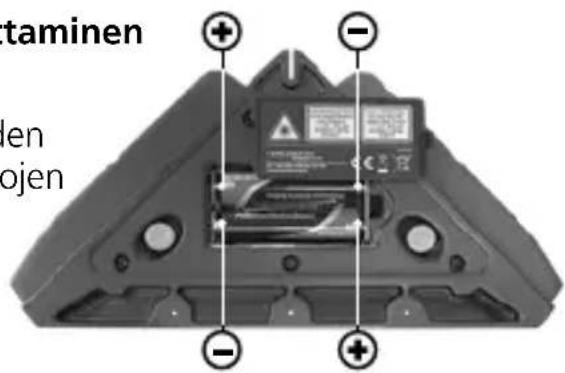

1 Paristojen sisäänasettaminen

Avaa paristolokero (8) ja aseta paristot sisaan ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

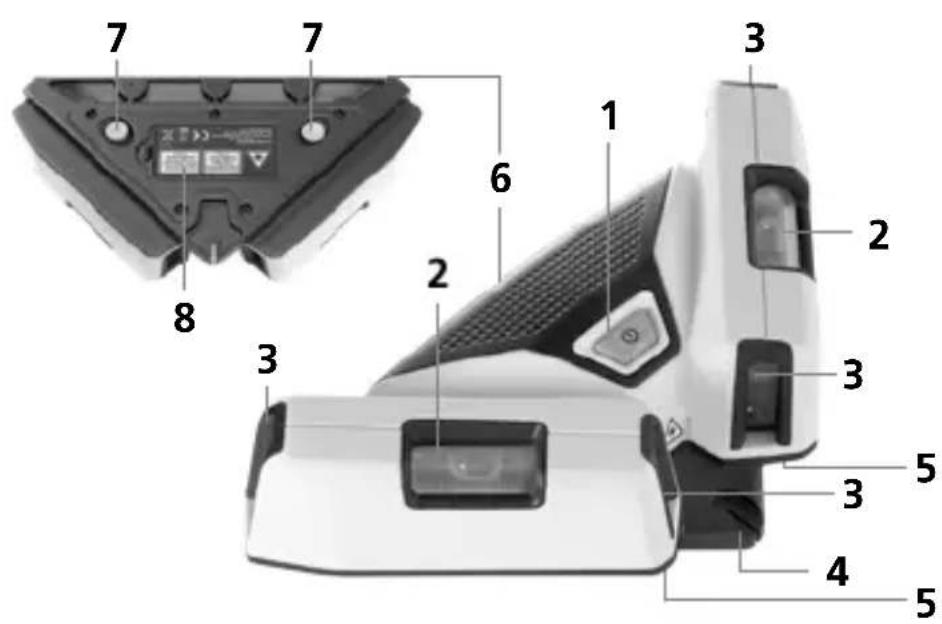

1 PÄÄLLE/POIS-kytkin

3 Lasersäteen ulostuloikkuna

6 Kohdistusreuna

Käynnistä laite PÄÄLLE/POIS-kytkimellä (1). Laserlinjat muodostavat nyt nelja 90^ kulmaa lattiaan. Niiden avulla voidaan laatat asentaa helposti ja tarkasti. 90^ asennusreuna (4) ja asennustaso (5) helpottavat ensimmäisen lattialaatan kohdistamista.

3 Kaytto seinallä

Aseta laite seinälle pysty- ja vaakalinjauksien tekemistä varten. Sen jälkeen saädä laite libellien avulla oikeaan asentoon.

4 Kiinnittäminen seinaaen

1. Aseta laite seinälle.
2. Pistä erikoisnastat valmiiden reikien lapi.

Tarkista laitteen kalibrointi aina kuljetuksen ja pitkān varastoinnin jälkeen.

5 Pystylinjan tarkistus

Kiinnitä seinaan luoti vahintaan 2,5 m:n pituisella langalla; luodin tulee hellua vapaasti. Kytke laitteeseen virta paallee, kohdista viivat luotilinjan mukaisiksi ja kohdista libellit (2). Tarkkuus on toleranssialueella, mikali poikkeama laserviivan ja luotilangan valillä ei ole suurempi kuin 0,5mm / m

Kalibrointi

Mittalaja tulisi kalibroida ja testata saannollisesti sen tarkkuuden ja hyvan toiminnan varmistamiseksi. Kalibrointivaliki suosittelemme 1 - 2 vuotta. Ota sitä varten tarvittaessa yhteys laitteen jalleenmyyjään tai suoraan UMAREX-LASERLINER-huolto-osastoon.

Ohjeet houltoa ja hoitoa varten

Puhdista kaikki osat.nihkeallä kankaalla. Alä kaytä pesu- tai hankausaineita alakä liuottimia. Ota paristo(t) pois laitteesta pitkän sailytyksen ajaksi. Sailytä laite puhtaassa ja kuivassa paikassa.

Tekniset tiedot (Tekniset muutokset mahdollisia. 20W41)

Kulman tarkkuus ± 0,5 mm / m
Näkyvyss (tyypillinen)* 15 m
Lasersäteen aallonpituus 635 nm
Laser luokka	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Virransyöttö 2 x 1,5V LR6 (AA)
Paristojen käyttoikä n. 15 h
Käyttoympäristö	0°C ... 50°C, ilmankosteus maks. 80% RH, ei kondensoituva, asennuskorkeus maks. 4000 m merenpinnasta
Varastointiolosuhteet	-10°C ... 70°C, ilmankosteus maks. 80% RH
Mitat (L x K x S) 200 x 48 x	100 mm
Paino 260 g (sis. paristot)

• kun maks. 300 luksia

EY-maaraykset ja havittaminen

Laite tayttäa kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierrätettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-directiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita:

http://laserliner.com/info?an=AHP

Laserliner

！
