SuperSquareLaser 4 - Puntero laser Laserliner - Manual de uso y guía de instrucciones gratis

Marca	Laserliner
Modelo	SuperSquareLaser 4
Tipo de producto	Puntero láser de líneas
Precisión angular	± 0,5 mm/m
Alcance de trabajo	15 m
Longitud de onda del láser	635 nm
Clase de láser	2 (EN 60825-1:2014/AC:2017)
Potencia del láser	< 1 mW
Alimentación	2 pilas AA (LR6) 1,5 V
Autonomía	Aproximadamente 15 horas
Condiciones de funcionamiento	0 °C a 50 °C, HR máx. 80 % sin condensación, altitud máx. 4000 m
Condiciones de almacenamiento	-10 °C a 70 °C, HR máx. 80 %
Dimensiones (L × A × P)	200 × 48 × 100 mm
Peso (con pilas)	260 g
Número de líneas láser	4
Aplicaciones	Alineación de azulejos, nivelación vertical y horizontal en pared y suelo
Nivelación	Niveles de burbuja integrados para ajuste
Fijación mural	Clavijas especiales incluidas
Limpieza y mantenimiento	Paño ligeramente húmedo, no usar disolventes, retirar las pilas antes de almacenamiento prolongado
Instrucciones de seguridad	No mirar dentro del haz, mantener fuera del alcance de los niños, respetar la clase de láser 2
Conformidad UE	Directiva CEM 2014/30/UE, directiva RAEE
Eliminación de residuos	Aparato eléctrico, recogida selectiva obligatoria

Preguntas frecuentes - SuperSquareLaser 4 Laserliner

¿Cómo usar el SuperSquareLaser 4 para colocar azulejos en el suelo?

Coloque el aparato en el suelo y enciéndalo. Las cuatro líneas láser proyectan referencias en ángulo recto. Utilice el borde de guía (4) y la superficie de colocación (5) para ajustar la primera baldosa.

¿Cómo fijar el aparato en una pared?

Aplique el aparato contra la pared, luego inserte las clavijas especiales (7) en los orificios previstos para ello. Puede ajustar el nivel con las burbujas (2).

¿Cuál es la precisión del aparato?

La precisión angular es de ± 0,5 mm por metro. Esto significa una desviación máxima de 0,5 mm en 1 m de distancia.

¿Cómo verificar la calibración de la línea vertical?

Fije una plomada de al menos 2,5 m. Encienda el aparato y alinee la línea láser con la plomada. Si la desviación entre la línea láser y la plomada es inferior a 0,5 mm/m, la calibración es correcta.

¿Qué pilas usar y cuál es la autonomía?

Use dos pilas AA (LR6) de 1,5 V. La autonomía es de aproximadamente 15 horas en funcionamiento continuo.

¿Qué hacer si el haz láser se vuelve débil o se apaga?

Verifique el nivel de carga de las pilas y reemplácelas si es necesario. Si el problema persiste, contacte con el servicio posventa.

¿Cómo limpiar el aparato?

Limpie los componentes con un paño ligeramente húmedo. No use productos de limpieza, abrasivos ni disolventes.

¿Qué precauciones de seguridad se deben respetar?

No mire directamente al haz láser. Evite dirigir el láser hacia personas. Cubra las superficies reflectantes. El aparato es de clase 2 (<1 mW).

¿Puedo usar el aparato en exteriores?

Sí, pero dentro de las condiciones de funcionamiento (0°C a 50°C, humedad máx. 80%). La visibilidad del láser puede reducirse bajo luz solar directa.

¿Cómo almacenar el aparato a largo plazo?

Retire las pilas antes del almacenamiento prolongado. Conserve el aparato en un lugar seco y limpio, entre -10°C y 70°C.

MANUAL DE USUARIO SuperSquareLaser 4 Laserliner

Lea atentamente las instruciones y el libro adjunto de «Garantía e información complementaria», asi como toda la información eindicaciones en el enlace de Internet indicado al final de estas instruciones. Siga las instruciones indicadas enellas. Conserve esta documento y entrada con el dispositivo si cambia de manos.

Lásér de linéas de 90^

• Las 4 lineas láser muy visibles son excellentes para alinear baldosas.
• Nivelación vertical y horizontal en la pared
• Con la escuadra de apoyo y la superficie de contacto es muy sencillo colocar las baldosas del sueño en posición.
• Fái delutilizar enequalquier superficie, incluso con pins
• Niveles para ajustar el aparato

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las specifications.
• Los instrumentos de medicación y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones niempreos en el aparato, en ese caso pierde su validez la homologacion y la specifications de seguidad.
• No exponga el aparato a cargas mecánicas, temperatas muy elevadas, humedad o vibraciones fuertes.
• No se可以选择 seguir realizando el aparato cuando falla una funciona o la energia de la bateria es débil.

Instruetiones de seguidad

Manejo de laseres de classe 2

Rayo laser!
jNo mire al rayo laser!

Laser clase 2

< 1 mW·635 nm

EN 60825-1:2014/AC:2017

• Atencion: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacía las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediamente y aparece la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos opticos (lupa, microscopio, prismáticos, ...).

• No utilise el láser a la alta de los ojos (1,40 ... 1,90 m).

• Durante el uso de un equipo láser hay que cubrir necessitiesamente todas las superficies reflectantes, espécules o brillantes.

• En zonas detraffic publicasdebe limitarse el recorroded los rayos Dentro de lo possible mediate barreras or tabiques moviles ymarcar la zona de trabajo con laser con placas de advertencia.

Indicaciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medicación cumple las normas y limitaciones de compatibiliad electromagnética según la Directiva europea CEM 2014/30/UE.
• Es necessario observar las limitaciones de uso locales, por exemple en hospitales, aviones, gasolineras o circa de personas con marcapasos. Existe la posibiliad de un efecto peligioso o interferencia sobre dispositivos electronicos.

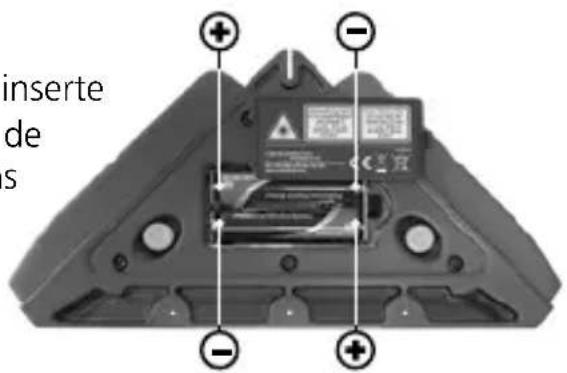

Insertar las pilas

Abra la caja para pilas (8) e inserte las pilas según losvinculos de instalación.Coloque las pilas en el polo correcto.

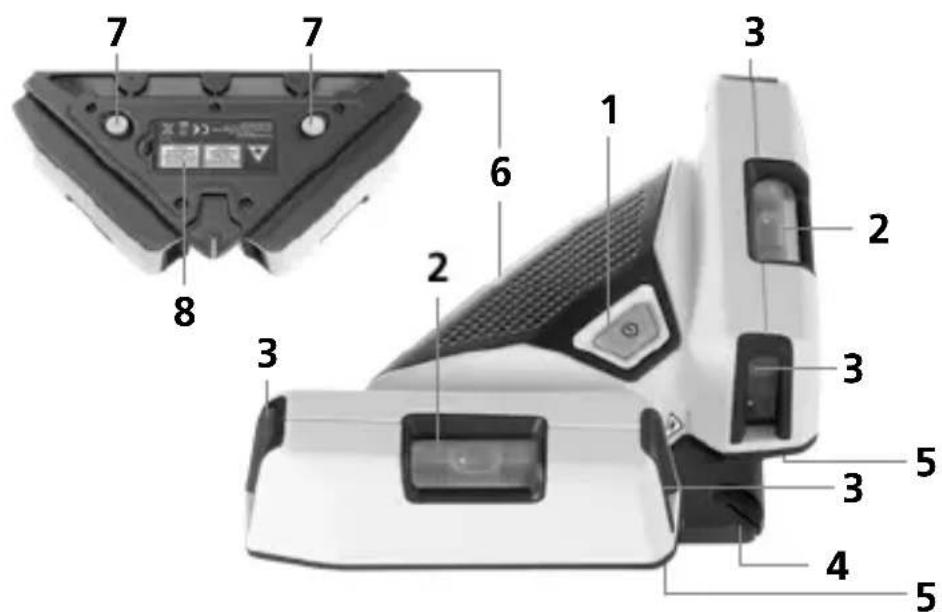

4 Escuadra de apoyo de 90^

6 Escuadra de apoyo

2 Burbujas para usos de pared

5 Superficie decontacto

7 Pins

8 Caja para pilas

3 Ventana de salute láser

Laserliner

2 Usos en el suejo

Encienda el aparato con el interruptor CON/DES (1). Las lineas láser forman ahora quatre marcas en un ángulo de 90^ en el sueño. Conships de este se pueda colocar las baldosas fácil y exactamente. La escuadra de apoyo de 90^ (4) y la superficie de contacto (5) facilitan la nivelación de la prima baldosa de sueño.

3 Usos en la pared

Para nivelar horizontal y verticalmente, colque el dispositivo en la pared y ajuste el aparato conridge de los niveles.

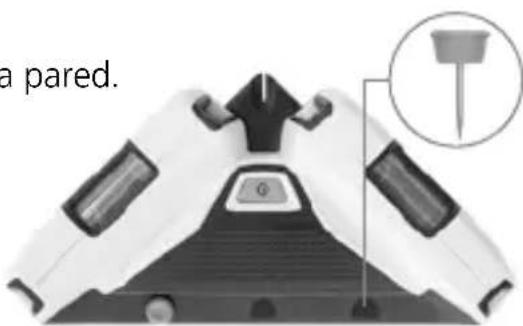

4 Fijación a la pared

1. Coloque el aparato contra la pared.

2. Introduzca la pins a工程技术 de los orificios.

Compruebe regularmente la calibracion antes del uso,
despues de transporte y de almacenajes prolongados.

5 Control de la linea vertical

Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Encender el除去, alinear las lineas a la plomada y los niveles (2). La precision se encuesta bajo de la tolerancia, si la desviacion entre la linea de laser y la cuerda de plomada no es mayor de 0,5mm / m

Calibración

El aparato deben ser calibrado y verificado con regularidad para poder garantizar la precision y el funcionaimiento. Se recomienda una periodicidad de calibracion 1 a 2 años. Dado el caso, pueda ponserse en contacto con su distribuidor especializzato o dirijase al Servicio Técnico de UMAREX-LASERLINER.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humedecido y evite el uso de productos de limpieza, abrasivos y insolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Datasétécnicos (Sujeto a modificaciones技术水平.20W41)

Precisión angular ± 0,5 mm / m
Visibiliad (túpico)* 15 m
Longitud de onda del láser	635 nm
Clase láser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentación 2 x 1,5V LR6	(AA)
Autonomía de trabajo aprox. 15 h
Condiezonés de trabajo	0°C ... 50°C, humedad del aire max. 80% h.r., no condensante, altoud de trabajo máximo. 4000 m sobre el nivel del mar (nivel normal cero)
Condiezonés de almacén	-10°C ... 70°C, humedad del aire maxi. 80% h.r.
Dimensiones (An x Al x F)	200 x 48 x 100 mm
Peso 260 g (pilas incluida)

• con un máximo de 300 lux

Dispositiones europeas y eliminación

El aparato cumple todas las normasrequireidas para el libre trafico de mercancias en la UE.

Se tratate de un aparato electrico, por lo que deben ser recogido y eliminado por分开arido conforme a la directiva europea relativia a los aparatos electricos y electronicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AHP
