SuperSquareLaser 4 - Wskaźnik laserowy Laserliner - Bezpłatna instrukcja obsługi

Marka	Laserliner
Model	SuperSquareLaser 4
Typ produktu	Wskaźnik laserowy liniowy
Dokładność kątowa	± 0,5 mm/m
Zasięg roboczy	15 m
Długość fali lasera	635 nm
Klasa lasera	2 (EN 60825-1:2014/AC:2017)
Moc lasera	< 1 mW
Zasilanie	2 baterie AA (LR6) 1,5 V
Czas pracy	Ok. 15 godzin
Warunki pracy	0 °C do 50 °C, wilgotność wzgl. max 80 % bez kondensacji, wysokość max 4000 m n.p.m.
Warunki przechowywania	-10 °C do 70 °C, wilgotność wzgl. max 80 %
Wymiary (dł. × wys. × gł.)	200 × 48 × 100 mm
Waga (z bateriami)	260 g
Liczba linii lasera	4
Zastosowania	Wyrównywanie płytek, poziomowanie pionowe i poziome na ścianie i podłodze
Poziomowanie	Wbudowane libelle do regulacji
Montaż ścienny	Dołączone specjalne szpilki
Czyszczenie i konserwacja	Lekko wilgotna szmatka, bez rozpuszczalników, wyjąć baterie przed dłuższym przechowywaniem
Instrukcje bezpieczeństwa	Nie patrzeć w wiązkę, przechowywać poza zasięgiem dzieci, przestrzegać klasy lasera 2
Zgodność z UE	Dyrektywa EMC 2014/30/UE, dyrektywa WEEE
Utylizacja odpadów	Urządzenie elektryczne, obowiązkowa selektywna zbiórka

Często zadawane pytania - SuperSquareLaser 4 Laserliner

Jak używać SuperSquareLaser 4 do układania płytek na podłodze?

Umieść urządzenie na podłodze i włącz je. Cztery linie lasera rzucają oznaczenia pod kątem prostym. Użyj krawędzi prowadzącej (4) i powierzchni montażowej (5), aby dopasować pierwszą płytkę.

Jak zamocować urządzenie na ścianie?

Przyłóż urządzenie do ściany, a następnie włóż specjalne szpilki (7) w przewidziane do tego otwory. Następnie możesz wyregulować poziom za pomocą libelli (2).

Jaka jest dokładność urządzenia?

Dokładność kątowa wynosi ± 0,5 mm na metr. Oznacza to maksymalne odchylenie 0,5 mm na 1 m odległości.

Jak sprawdzić kalibrację linii pionowej?

Zamocuj pion o długości co najmniej 2,5 m. Włącz urządzenie i wyrównaj linię lasera z pionem. Jeśli odchylenie między linią lasera a pionem jest mniejsze niż 0,5 mm/m, kalibracja jest poprawna.

Jakich baterii używać i jaki jest czas pracy?

Używaj dwóch baterii AA (LR6) 1,5 V. Czas pracy wynosi około 15 godzin ciągłej pracy.

Co zrobić, jeśli wiązka lasera staje się słaba lub gaśnie?

Sprawdź poziom naładowania baterii i w razie potrzeby wymień je. Jeśli problem nadal występuje, skontaktuj się z serwisem.

Jak czyścić urządzenie?

Czyść elementy lekko wilgotną szmatką. Nie używaj środków czyszczących, szorujących ani rozpuszczalników.

Jakie środki ostrożności należy zachować?

Nie patrz bezpośrednio w wiązkę lasera. Unikaj kierowania lasera na osoby. Przykryj powierzchnie odbijające. Urządzenie jest klasy 2 (<1 mW).

Czy mogę używać urządzenia na zewnątrz?

Tak, ale w warunkach pracy (0°C do 50°C, wilgotność max 80%). Widoczność lasera może być zmniejszona w pełnym słońcu.

Jak przechowywać urządzenie przez dłuższy czas?

Wyjmij baterie przed dłuższym przechowywaniem. Przechowuj urządzenie w suchym i czystym miejscu, w temperaturze od -10°C do 70°C.

INSTRUKCJA OBSŁUGI SuperSquareLaser 4 Laserliner

Nalezy przyczytać w całosci instrukcję obstugi, dołączona broszure „Zasady gwarancyjne i dodatkowe" oraz aktualne informacja i wskazowej dostepné przyȩcie internetowej na koncu niniejszej instrukcjci. Postȩgowć zgodnia z zawartymi w nich instrukcjami. Niniejszy Dokument nalezy zachować, a w przypadku przyzekazania urzemiania laserowej załączyć go.

Laser liniowy 90^

• 4 bzwze widoczne linie laserowe doskonale nadaj sie doustawiania plytek.
  Wyrównywanie w pionie i poziomie na scianie
• Krawędzie przyłozenia i powierzchnia przylegania urzadzenia ułatwoja ustawianie płytek podłogowych.
• Czyste stosowanie na wszystkich powierzchniach - tatsächze zekotkami
• Libelki do regulações urzadzenia

Ogólne zasady bezpiecznychsta

• Wykorystwyac urzadzenie wyłacznie zgodnia z przyeznaczenia podanym w specyfikazioni.
• Przyrzady pomiarowe oraz akcesoriaNie są jabawkami dla daneji. Przechowywać wmiejscu niedostepnym dla daneji.
• Przebudowa lub zmiany w urzadzeniu są niedozwołone i prowadza do wygaśniecia atestu oraz specyfikacje bezpieczność.
• Nie naleźny naraźć urzadzenia na wptyw obciȩṇ mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrzasów.
• Nie wolno uzywać urzadzenia, jeźeli nastapi awaria jedernej lub kilku funkcjli lub gdy baterie sa zbyt sąbe.

Zasady bezpieczneystwa

Stosowanie laserów klasy 2

Promieniowanie laserowe! Nie kierowae lasera w oczy! Laser klasy 2 < 1mW· 635nm EN 60825-1:2014/AC:2017

-Uwaga: Nie patrzej w bezposredni lub odbity promien lasera.
- Nie kierować promienza lasera na osoby.
- W przypadku trafienia oka promieniem laserowym klasy 2 nalezy swiadomie zamknac oczy i natychmiast usunac glowe z promienia.
- Nigdy nie patrzej w promien lasera lub和他的 odbicia za pomocaj instrumentów optycznych (lupy, mikroskopu, lornetki, ...).

• Nie uzywac lasera na wysokość oczu (1,40 ... 1,90 m).
• Podczas eksploataci urzadzen laserowych naleź przykryc wszelkie powierzchnie dobrze odbijajace promienie, blyszczech或是lustrzane.
• W obszarach publicznych bieg promieni ograniczyc w miaremozliwosci za pomocag blokad i parawanow oraz oznaczycobszar działania lasera za pomocag znaków ostrzejawczych.

Zasady bezpieczewska

Postepowanie z promieniowaniem elektromagnetycznym

• Przyrzad pomiarowy odpowiada przyepsiom i wartosciom granicznym kompatybilnosci elektromagnetycznej zgodnia z dyrektywa EMC 2014/30/UE.
• Nalezy zwracać uwage na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stavjach paliw oraz w podlizu-osob z rozrusznikami serca. Istnieje möglichść szkodliwego wplywu lub uszkodzenia urzadzen elektronicznych.

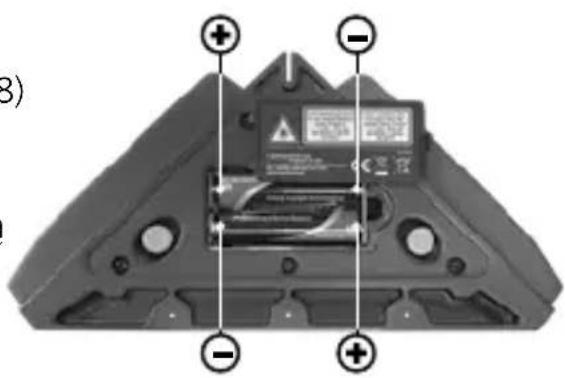

1 Władanie baterii

Otworzyc komore baterii (8) i wlozyc baterie zgodnie z symbolami. Zwrocić przy tym uwage na prawidłowā biegunowosc.

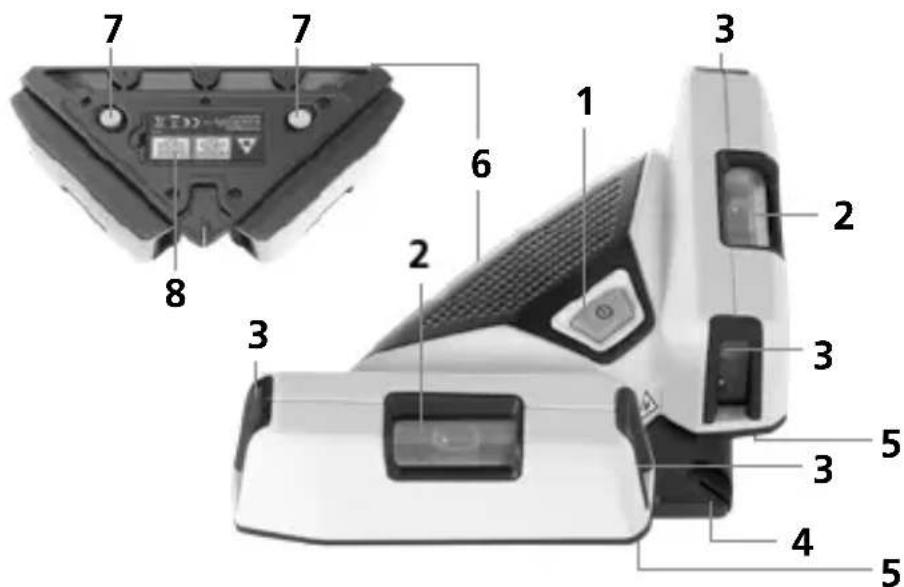

1 Przelacznik Wl. wYt.

3 Okienko promieni lasera

6 Krawedź przytożenia

2 Libelki do zastosowan na scianach

4 Krawedz 90°

7 Kolki

5 Powierzchnia przylegania

8 Komora baterii

Laserliner

2 Stosowanie na podłoź

Włączyć urzadzenia za pomocamy przelacznika WŁ. WYŁ. (1). Linie laserowe tworza na podło zcztery oznaczenia pod katem 90°. Za为其 pomocamy przy sądnie ukradać płytki. Krawędź przytożenia 90° (4) oraz powierzchnia przylegania (5) ułatwieja ustawianie pierwszej płytki podtogowej.

3 Stosowanie na scianie

W celu niwelowania poziomego i pionowego przylozyc urzadzenie do sciany. Nastepnie ustawic urzadzenie za pomocag libelek.

4 Mocowanie do sciany

1. Przytożyc przyrzad do sciany.
2. Wsunac spejalne koIki do przewidzianych do tego otworow.

Prosmy sprawdzać regularnie kalibracja, zwaśczapo transporcie i składowaniu.

5 Kontrola linii pionowej

Zamocowac na scianie pion z linka o dlugosci co najmiej 2,5 m. Pion powinien wisiec przy tym swobodnie. Wączyc urzadzenie, ustawic linie do pionu i wyregulować libelki (2). Dokladnosćmieci są w przydziecie tolerancji, jejeli roznica pomiedzy linia laserowa a linka pionu nie przyekracza wartosci 0,5 mm / m.

Kalibracja

Przyrzad pomiarowy musi byc regularnie kalibrowany i testowany w celu zapewnienia dokladnosci i sprawnosci. Zalecana jest kalibracja co 1-2 lata. W tym celu naleź y w razie potrzeby skont⁺tawac są zę sprzemawca lub dzia⁻em serwisU MAREX-LASERLINER.

Wskazówki dotyczé konserwacci i pielegnacci

OczySci wszystkie komponenty lekko zwilzona sciereczka; unika cstosowania srodkow czyszczacych, srodkow do szorowania i Rozpuszczalinikow. Przed dluzszym skladowaniem wyjac baterie. Przechowywać urzadzenia w czystym, suchym mistrsuc.

Dane techniczn (Zmiany zastrzezone. 20W41)

Doklądność kąta ± 0,5 mm / m
Widocznność (typowo)* 15 m
Długość fali lasera 635 nm
Klasa lasera	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Pobór mocy 2 x 1,5V LR6	(AA)
Czas pracy baterie ok. 15	godzin
Warunki pracy	0°C ... 50°C, wilgotność powietrza maks. 80% wilgotność w��gledeknej, bez skraplania, wysokość robocza maks. 4000 m nad punktem zerowym normalnym
Warunki przechowywnia	-10°C ... 70°C, wilgotność powietrza maks. 80% wilgotność w��gledeknej
Wymiary (szer. x wys. x gl.)	200 x 48 x 100 mm
Masa 260 g (z baterie)

* przy maks. 300 luksow

Przepisy UE i usuwanie

Przyradians spelęnia wszystkie normy wymagane do wolné obrotu toward w UE.

Produkt ten jest urzadzeniem elektrycznym i zgodnie z europejska dyrektywa dotyczacja złomu elektryczné i elektronicznego naleź je zbierać i usuwac oddzielnie.

Dalsze wskazówki dotyczne bezpieczędstwa i informacja dodatkowe patrz:

http://laserliner.com/info?an=AHP
