SuperSquareLaser 4 - Puntatore laser Laserliner - Manuale utente e istruzioni gratuiti

Marca	Laserliner
Modello	SuperSquareLaser 4
Tipo di prodotto	Puntatore laser a linee
Precisione angolare	± 0,5 mm/m
Portata di lavoro	15 m
Lunghezza d'onda laser	635 nm
Classe laser	2 (EN 60825-1:2014/AC:2017)
Potenza laser	< 1 mW
Alimentazione	2 batterie AA (LR6) 1,5 V
Autonomia	Circa 15 ore
Condizioni di funzionamento	0 °C a 50 °C, UR max 80% senza condensa, altitudine max 4000 m
Condizioni di conservazione	-10 °C a 70 °C, UR max 80%
Dimensioni (L × A × P)	200 × 48 × 100 mm
Peso (batterie incluse)	260 g
Numero di linee laser	4
Applicazioni	Allineamento piastrelle, livellamento verticale e orizzontale su parete e pavimento
Livellamento	Livelle a bolla integrate per regolazione
Fissaggio a parete	Punte speciali incluse
Pulizia e manutenzione	Panno leggermente umido, nessun solvente, rimuovere le batterie prima di conservazione prolungata
Istruzioni di sicurezza	Non guardare nel fascio, tenere fuori dalla portata dei bambini, rispettare la classe laser 2
Conformità UE	Direttiva EMC 2014/30/UE, direttiva RAEE
Smaltimento rifiuti	Apparecchio elettrico, raccolta differenziata obbligatoria

Domande frequenti - SuperSquareLaser 4 Laserliner

Come utilizzare il SuperSquareLaser 4 per posare le piastrelle a pavimento?

Posizionare l'apparecchio a terra e accenderlo. Le quattro linee laser proiettano riferimenti ad angolo retto. Utilizzare il bordo di guida (4) e la superficie di posa (5) per regolare la prima piastrella.

Come fissare l'apparecchio su una parete?

Applicare l'apparecchio contro la parete, quindi inserire le punte speciali (7) nei fori previsti. Quindi regolare la livella utilizzando le livelle a bolla (2).

Qual è la precisione dell'apparecchio?

La precisione angolare è di ± 0,5 mm per metro. Ciò significa uno scostamento massimo di 0,5 mm su 1 m di distanza.

Come verificare la calibrazione della linea verticale?

Fissare un filo a piombo di almeno 2,5 m. Accendere l'apparecchio e allineare la linea laser sul filo. Se la differenza tra la linea laser e il filo è inferiore a 0,5 mm/m, la calibrazione è corretta.

Quali batterie utilizzare e qual è l'autonomia?

Utilizzare due batterie AA (LR6) da 1,5 V. L'autonomia è di circa 15 ore in funzionamento continuo.

Cosa fare se il fascio laser diventa debole o si spegne?

Verificare il livello di carica delle batterie e sostituirle se necessario. Se il problema persiste, contattare il servizio post-vendita.

Come pulire l'apparecchio?

Pulire i componenti con un panno leggermente umido. Non utilizzare detergenti, abrasivi o solventi.

Quali sono le precauzioni di sicurezza da rispettare?

Non guardare direttamente nel fascio laser. Evitare di dirigere il laser verso persone. Coprire le superfici riflettenti. L'apparecchio è di classe 2 (<1 mW).

Posso utilizzare l'apparecchio all'aperto?

Sì, ma nelle condizioni di funzionamento (0°C a 50°C, umidità max 80%). La visibilità del laser può essere ridotta in pieno sole.

Come conservare l'apparecchio a lungo termine?

Rimuovere le batterie prima di conservazione prolungata. Conservare l'apparecchio in un luogo asciutto e pulito, tra -10°C e 70°C.

MANUALE UTENTE SuperSquareLaser 4 Laserliner

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato „Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Questo documento deve essere conservato e fornito insieme all'apparecchio laser in caso quello venga inoltrato a terzi.

Laser con linee a 90^

Indicazioni generali di sicurezza

• Utilizzato l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano alla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammessè e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzato più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser!
Non guardare direttamente
il raggio! Laser classe 2
<1 mW·635 nm
EN 60825-1:2014/AC:2017

• Attenzione: Non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persona.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e togliere la testa alla direzione del raggio.

• Non osservare in nessun caso il raggio laser o le riflessioni con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).

• Non utilizzato il laser all'altezza degli occhi (1,40 ... 1,90 m).

• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.
• In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Lo strumento di misura rispetta le disposizioni e i valori limite della compatibilità elettromagnetica in conformità alla direttiva EMV 2014/30/EU.
• Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di guastiagli appearecchi elettronici.

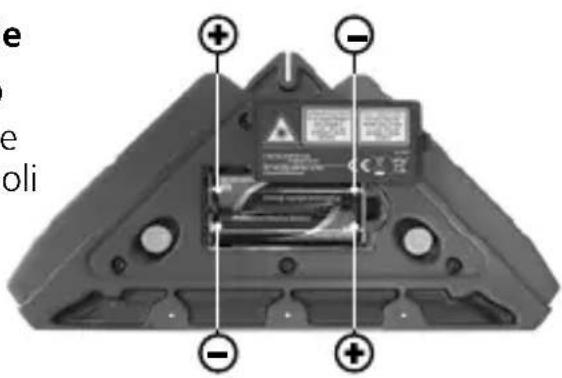

1 Applicazione dellepile

Apriere il coperchio del vano dellepile (8) ed introduire le pile come indicato dai simboli di installatione, facendo attenzione alla correttezza delle polarità.

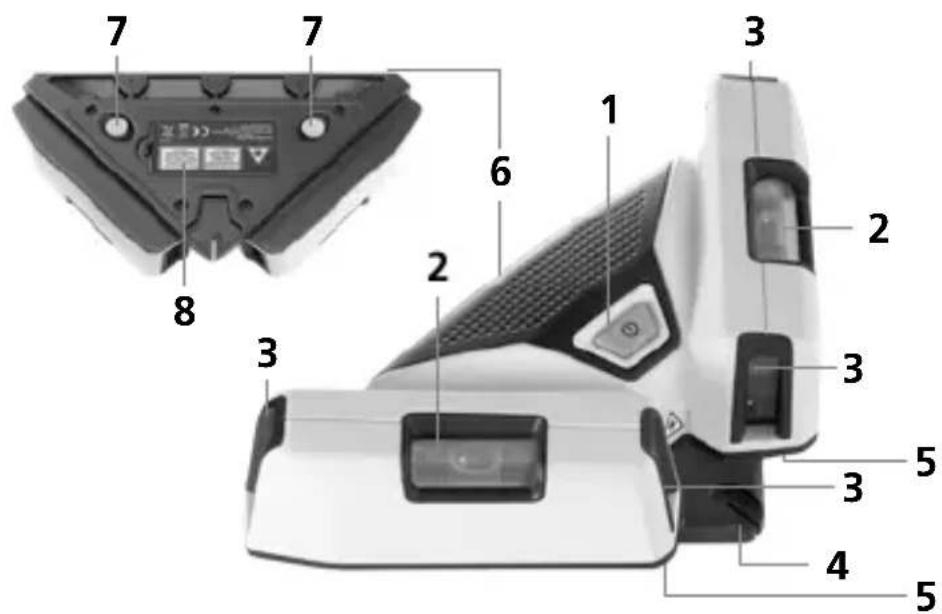

1 Interruftore On/Off
2 Livelle per applicazioni su parete
3 Finestra di uscita laser

4 Bordo di contatto a 90^
5 Superficie di appoggio

6 Bordo di contatto
7 Spine
8 Vano delle pile

Laserliner

2 Applicazioni sul pavimento

Accendere l'apparecchio con l'interruttore On/Off (1). Le linee laser formano quattro marcature a un angolo di 90^ sul pavimento. Con esse si possono montare semplicamente le piastrelle. Il bordo di contatto a 90^ (4) e la superficie di appoggio (5) facilitano l'orientamento della prima piastrella sul pavimento.

3 Applicazioni sulla parete

Appoggiare l'apparecchio al muro per il livellamento orizzontale e verticale. Allinarlo quindi con l'ausilio delle livelle.

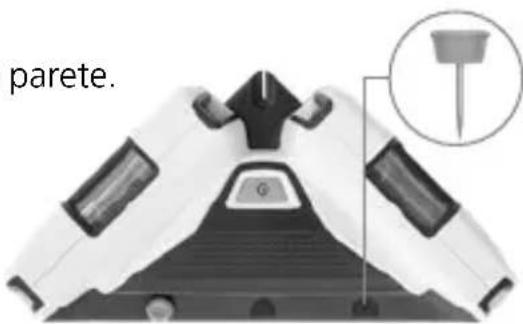

4 Fissaggio alla parete

1. Mettere l'apparecchio sulla parete.

2. Inserire le spineattraverso i fori previsti.

Controllare periodicamente la calibratura prima dell'uso, dopo il trasporto e dopo un lungo periodo di inattività.

5 Verifica della linea verticale

Fissare alla parete un filo a piombo lungo min. 2,5 m; il piombo delve poter oscillare liberamente. Accendere l'apparecchio, punctare le linee sul filo a piombo e regolare le livelle (2). La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di 0,5 mm / m.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura di 1-2 anni. Se necessario contattare il proprio rivenditore oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Dati tecnici (Con riserva di modifiche tecniche. 20W41)

Precisione angolare ± 0,5 mm / m
Visibilità (tipica)* 15 m
Lunghezza delle onde laser	635 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione 2 x 1,5V LR6 (AA)
Durata di esercizio circa 15 ore
Condizioni di lavoro	0°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 4000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-10°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni (L x H x P) 200 x 48 x 100 mm
Peso 260 g (con batterie)

• con max. 300 lux

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni edindicazioni di sicurezza:

http://laserliner.com/info?an=AHP
