SuperSquareLaser 4 - Laserpointer Laserliner - Gratis gebruiksaanwijzing en handleiding

Merk	Laserliner
Model	SuperSquareLaser 4
Producttype	Lijnlaser
Hoeknauwkeurigheid	± 0,5 mm/m
Werkbereik	15 m
Lasergolflengte	635 nm
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Laservermogen	< 1 mW
Voeding	2 AA-batterijen (LR6) 1,5 V
Autonomie	Ongeveer 15 uur
Bedrijfsomstandigheden	0 °C tot 50 °C, RV max 80% zonder condensatie, maximale hoogte 4000 m
Opslagomstandigheden	-10 °C tot 70 °C, RV max 80%
Afmetingen (L × H × D)	200 × 48 × 100 mm
Gewicht (inclusief batterijen)	260 g
Aantal laserlijnen	4
Toepassingen	Tegeluitlijning, verticaal en horizontaal waterpassen op muur en vloer
Waterpassen	Ingebouwde waterpasbellen voor afstelling
Wandmontage	Speciale pinnen inbegrepen
Reiniging en onderhoud	Licht vochtige doek, geen oplosmiddelen, batterijen verwijderen voor langdurige opslag
Veiligheidsvoorschriften	Niet in de straal kijken, buiten bereik van kinderen houden, laserklasse 2 naleven
EU-conformiteit	EMC-richtlijn 2014/30/EU, WEEE-richtlijn
Afvalverwijdering	Elektrisch apparaat, verplichte gescheiden inzameling

Veelgestelde vragen - SuperSquareLaser 4 Laserliner

Hoe gebruik ik de SuperSquareLaser 4 voor het leggen van tegels op de vloer?

Plaats het apparaat op de vloer en zet het aan. De vier laserlijnen projecteren haakse referenties. Gebruik de geleiderand (4) en het legvlak (5) om de eerste tegel uit te lijnen.

Hoe bevestig ik het apparaat aan een muur?

Houd het apparaat tegen de muur en steek de speciale pinnen (7) in de daarvoor bestemde gaten. U kunt het vervolgens waterpas stellen met behulp van de waterpasbellen (2).

Wat is de nauwkeurigheid van het apparaat?

De hoeknauwkeurigheid is ± 0,5 mm per meter. Dit betekent een maximale afwijking van 0,5 mm op 1 m afstand.

Hoe controleer ik de kalibratie van de verticale lijn?

Bevestig een schietlood van ten minste 2,5 m. Zet het apparaat aan en lijn de laserlijn uit met het schietlood. Als de afwijking tussen de laserlijn en het schietlood kleiner is dan 0,5 mm/m, is de kalibratie correct.

Welke batterijen gebruik ik en wat is de autonomie?

Gebruik twee AA-batterijen (LR6) van 1,5 V. De autonomie is ongeveer 15 uur bij continu gebruik.

Wat te doen als de laserstraal zwak wordt of uitgaat?

Controleer het laadniveau van de batterijen en vervang ze indien nodig. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik het apparaat?

Reinig de onderdelen met een licht vochtige doek. Gebruik geen reinigingsmiddelen, schuurmiddelen of oplosmiddelen.

Welke veiligheidsmaatregelen moet ik nemen?

Kijk niet rechtstreeks in de laserstraal. Richt de laser niet op mensen. Bedek reflecterende oppervlakken. Het apparaat is klasse 2 (<1 mW).

Kan ik het apparaat buiten gebruiken?

Ja, maar binnen de bedrijfsomstandigheden (0°C tot 50°C, luchtvochtigheid max 80%). De zichtbaarheid van de laser kan verminderd zijn in fel zonlicht.

Hoe bewaar ik het apparaat voor langere tijd?

Verwijder de batterijen voor langdurige opslag. Bewaar het apparaat op een droge, schone plaats tussen -10°C en 70°C.

GEBRUIKSAANWIJZING SuperSquareLaser 4 Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantieren aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

90^ lijnlaser

• De 4 goed zichbare laserlijnen zijn uitstekend geschikt voor het uitlijnen van tegels.
• Vertical en horizontal nivellenen aan de wand
• Met de aangebrachte aanlegranden en het steunvlak kannen de vloertegels gemakkelijk worden gespositioneerd.
• Schone toepassing op alle oppervlakken - ook met pennen
• Libellen voor de afstelling van het toestel

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderenbewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zichn Niet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te vervallen.
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperatures, vocht of sterke trillingen.
• Het apparaat mag Niet meer worden gebruikt als een of meerdere functies uitvalen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal Niet op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichk uit de straal te bewegen.

• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).

• Gebruik de lasr Niet op ooghoogte (1,40 ... 1,90m).

• Goed reflecterende, spiegelende of glanzende oppervlakken moetenijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de Lichtbaan zo goed möglichk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van Personen met een pacemaker,要去en in acht worden genomen. Een gevaarlijk effect op of storing van elektronische apparaten is möglichk.

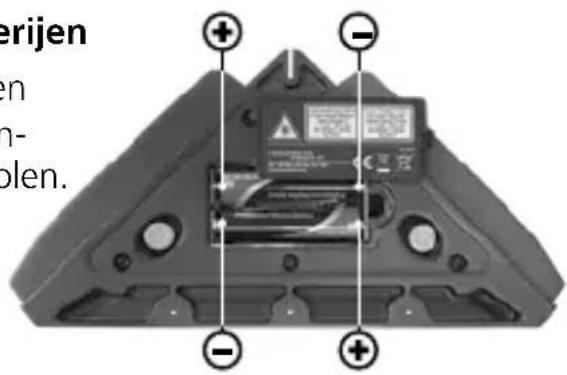

1 Plaatsen van de batterijen

Open het batterijvakje (8) en plaats de batterijen overeenkomstig de installationsymbolen.

Let waar bij op de juiste polariteit.

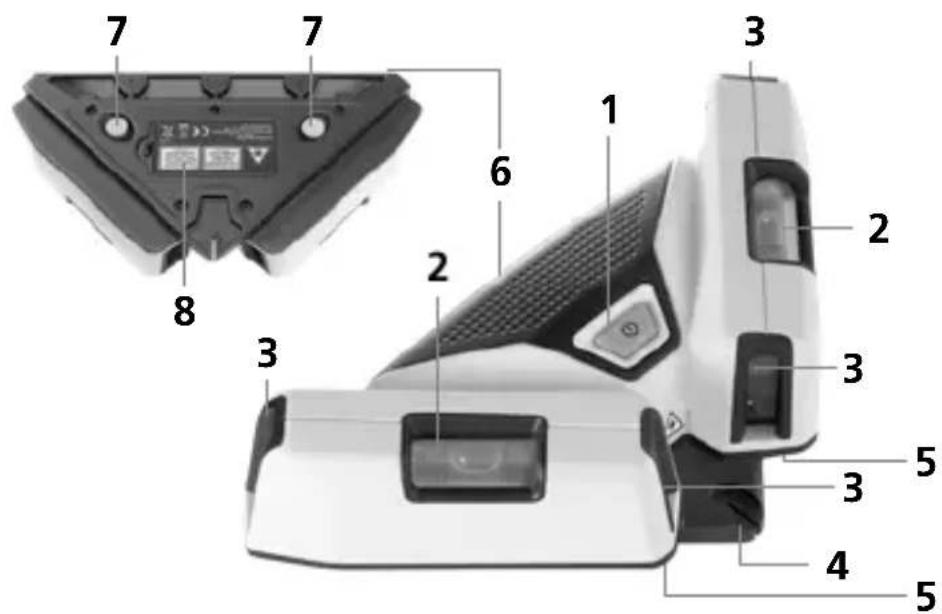

1 AAN-/UITschakelaar

3 Laseruitlaat

6 Aanlegrand

2 Libellen voor wandtoepassingen

4 90^ aanlegrand

7 Pennen

5 Steunvlak

8 Batterijvakje

Laserliner

2 Toepassingen op de vloer

Schakel het apparaat in met de AAN- / UIT-schakelaar (1). De laserlijnen genereren nu vier markeringen onder een hoek van 90^ op de vloer. Hiermee kunt u eenvoudig en exact tegels leggen. De 90^ aanlegrand (4) en het steunvlak (5) vereenvoudigen deuitlijning van de eerste vloertegel.

3 Toepassingen op de wand

Plaats het apparaat op de wand voor de horizontale en verticale nvelling. Lijn het apparaat verwolgensuit met de libellen.

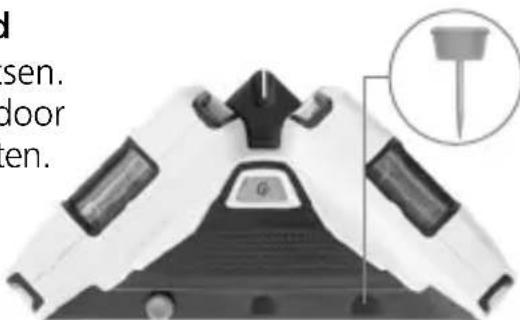

4 Bevestiging op de wand

1. Apparaat op de muur plaatsen.
2. Steek de speciale pennen door de dienovereenkomstige gaten.

Kontrolleerd u regelmatig de calibratie voor u de laser gezruikt, ook na transport en wanner de laser langere tijd is opgeborgen geweest.

5 Controle van de verticale lijn

Bevestig een lood met een minstens 2,5m lang snoer op de wand, het lood要去 waar bij vrij hunnen pendelen. Schakel het apparaat in, richt de lijnen uit op het lood en lijn de libellen (2)uit. De nauwkeurigheid ligt binnen de tolerantie wanner de afwijking tussen de laserlijn en het richtsnoer Niet groter is dan 0,5mm / m .

Kalibratie

Het meettoestel dient regelmatig gekalibreerd en gecontroleerd te worden om de nauwkeurigheid en de functie te waarborgen. Wij adviseren, het toestel om de 1 - 2aar te kalibreren. Neem hiervoor zo nodig contact op met uw handelaar of de service-afdeling van UMAREX-LASERLINER.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens

(Technische veränderingen voorbehonden. 20W41)

Hoeknauwkeurigheid ± 0,5 mm / m
Zichtbaarheid (karakteristiek)*	15 m
Laser golfänge 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejning 2 x 1,5 V LR6 (AA)
Gebruiksduur ca. 15 uu
Werkomstandigheden	0°C ... 50°C, luchtvochtigkeit max. 80% rH, nicht-condenserend, werkhoogte max. 4000 m boven NAP (Nieuw Amsterdamse Peil)
Opslagvoorwaarden	-10°C ... 70°C, luchtvochtigkeit max. 80% rH
Afmetingen (B x H x D) 200 x 48 x 100 mm
Gewicht 260 g (incl. batterijen)

* bij max. 300 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese rechtlijk voor oude elektrische en elektronische apparatuur geschaden verzamelden aufgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AHP
