BEDIENUNGSANLEITUNG SuperSquareLaser 4 Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

90^ -Linienlaser

Die 4 gut sightbaren Laserlinien eignen sich hervorragend zum Ausrichten von Fliesen.
- Vertikales und horizontales Nivellieren an der Wand
- Mit den angebrachten Anlegekanten und der Auflagefläche halten sich Bodenfliesen einfach positionieren.
- Saubere Anwendung auf allen Oberflächen - auch mit Pins
- Libellen zur Justierung des Gerätes

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerätarf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.

• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).

• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
  Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.

• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschildierung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

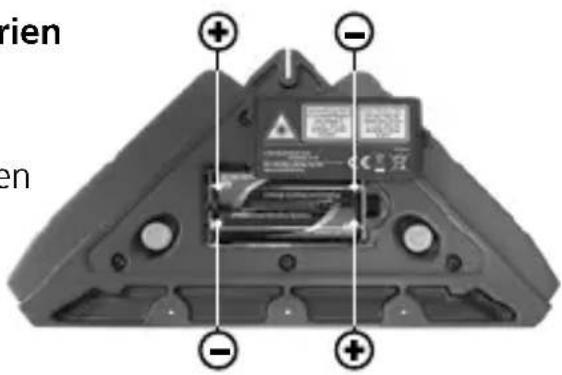

1 Einlagen der Batterien

Batteriefach (8) öffnen und Batterien gemäß den Installations symbolen einlagen. Dabei auf korrekte Polarität achten.

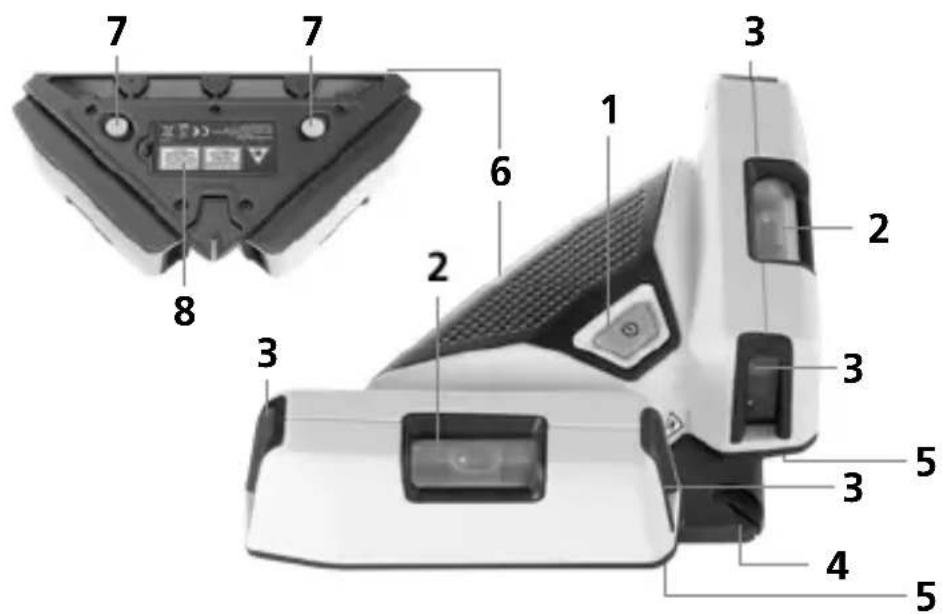

1 AN-/AUS-Schalter

3 Laseraustrittsfenster

6 Anlegekante 7 Pins

2 Libellen fur Wand-Anwendungen

4 90^ Anlegekante 5 Auflageläche

8 Batteriefach

Laserliner

2 Anwendungen auf dem Boden

Gerät mit AN-/AUS-Schalter (1) einschalten. Die Laser linien erzeugen nun vier Markierungen im 90^ Winkel auf dem Boden. Mit diesen konnen einfach und exakt Fliesen verlegt werden. Die 90^ Anlegekante (4) und die Auflagefläche (5) erleichtern das Ausrichten der ersten Bodenfliese.

3 Anwendungen auf der Wand

Zum horizontalen und vertikalen Nivellieren das Gerät auf die Wand setzen. Anschließend das Gerät mit Hilfe der Libellen ausrichten.

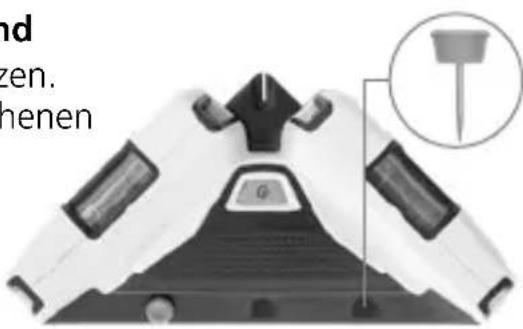

4 Befestigung an der Wand

1. Gerät auf die Wand aufsetzen.
2. Die Pins durch die vorgesehenen LÖcher stecken.

Überprüfen Sie regelmäßig die Genauigkeit vor dem Gebrauch, nach Transporten und länger Lagerung.

5 Überprüfung der vertikalen Linie

An der Wand ein Lot mit einer min. 2,5 m langen Schnur befestigen, das Lot sollte damit frei pendeln. Das Geräte einschalten, die Linien auf das Lot richten und die Libellen (2) ausrichten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht länger als 0,5 mm / m ist.

Kalibrierung

Das Messgerät sollte regelmäßig kalibriert und geprüft werden, um die Genaugkeit und Funktion zu gewährleisten. Wir empfehlen Kalibrierungsintervalle von 1-2 Jahren. Setzen Sie sich dazu bei Bedarf mit ihrem Handler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer-und Lösungsmitteln. Entnahmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten Technische Änderungen vorbehalten 20W41

Winkelgenauigkeit ± 0,5 mm / m
Sichtbarkeit (typisch)* 15 m
Laserwellenlänge 635 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung 2 x 1,5V	LR6 (AA)
Betriebsdauer ca. 15 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80% rH, nicht kondensierend, Arbeitssthöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 200 x 48 x 100 mm
Gewicht 260 g (inkl. Batterien)

* bei max. 300 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektround Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AHP

Laserliner

1

Lasersateilya! Alakatso sateeseen!

Laser luokka 2

< 1 mW·635 nm

EN 60825-1:2014/AC:2017

2 Libellit seinien mittaukseen

4 90^ :een reuna

7 Kiinnitysnastat

5 Asennustaso

8 Paristolokero

Laserliner

2 Kaytto lattiouissa
