SuperSquareLaser 4 - Laserpointer Laserliner - Gratis brugsanvisning og manual

Mærke	Laserliner
Model	SuperSquareLaser 4
Produkttype	Linjelaser
Vinkelpræcision	± 0,5 mm/m
Arbejdsområde	15 m
Laserbølgelængde	635 nm
Laserklasse	2 (EN 60825-1:2014/AC:2017)
Lasereffekt	< 1 mW
Strømforsyning	2 AA-batterier (LR6) 1,5 V
Batterilevetid	Ca. 15 timer
Driftsbetingelser	0 °C til 50 °C, RH max 80 % uden kondens, maks. højde 4000 m
Opbevaringsbetingelser	-10 °C til 70 °C, RH max 80 %
Mål (L × H × D)	200 × 48 × 100 mm
Vægt (inkl. batterier)	260 g
Antal laserlinjer	4
Anvendelser	Flisejustering, lodret og vandret nivellering på væg og gulv
Nivellering	Indbyggede vaterpas for justering
Vægmontering	Medfølgende specialstifter
Rengøring og vedligeholdelse	Let fugtig klud, ingen opløsningsmidler, fjern batterier før længere opbevaring
Sikkerhedsanvisninger	Kig ikke ind i strålen, holdes utilgængeligt for børn, overhold laserklasse 2
EU-overensstemmelse	EMC-direktiv 2014/30/EU, WEEE-direktiv
Bortskaffelse	Elektrisk udstyr, obligatorisk særskilt indsamling

Ofte stillede spørgsmål - SuperSquareLaser 4 Laserliner

Hvordan bruger man SuperSquareLaser 4 til at lægge fliser på gulvet?

Placer apparatet på gulvet og tænd det. De fire laserlinjer projicerer vinkelrette markeringer. Brug styrekanten (4) og læggefladen (5) til at justere den første flise.

Hvordan fastgør man apparatet på en væg?

Anbring apparatet mod væggen, og indsæt de medfølgende specialstifter (7) i de dertil beregnede huller. Derefter kan du justere nivelleringen ved hjælp af vaterpassene (2).

Hvad er apparatets præcision?

Vinkelpræcisionen er ± 0,5 mm pr. meter. Det betyder en maksimal afvigelse på 0,5 mm over 1 m afstand.

Hvordan kontrollerer man kalibreringen af den lodrette linje?

Fastgør en lodline på mindst 2,5 m. Tænd apparatet, og juster laserlinjen efter linen. Hvis afvigelsen mellem laserlinjen og linen er mindre end 0,5 mm/m, er kalibreringen korrekt.

Hvilke batterier skal bruges, og hvad er batterilevetiden?

Brug to AA-batterier (LR6) på 1,5 V. Batterilevetiden er ca. 15 timer ved kontinuerlig drift.

Hvad gør man, hvis laserstrålen bliver svag eller slukker?

Kontroller batteriernes ladetilstand og udskift dem om nødvendigt. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan rengør man apparatet?

Rengør komponenterne med en let fugtig klud. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Kig ikke direkte ind i laserstrålen. Undgå at rette laseren mod personer. Dæk reflekterende overflader. Apparatet er klasse 2 (<1 mW).

Kan jeg bruge apparatet udendørs?

Ja, men inden for driftsbetingelserne (0°C til 50°C, max luftfugtighed 80%). Laserens synlighed kan være reduceret i direkte sollys.

Hvordan opbevarer man apparatet i længere tid?

Fjern batterierne før længere tids opbevaring. Opbevar apparatet tørt og rent, mellem -10°C og 70°C.

BRUGSANVISNING SuperSquareLaser 4 Laserliner

Du bedes venligst lese betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af这部分 vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvissdenne overdrages til en ny bruger.

90^ Linjelaser

• De 4 meget skarpe laserlinjer egner sig fremragende til indiustering af fliser.
• Lodret og vandret nivellering pa væggen
• Med de anbragte anlægskanter og kontaktfladen bliver det n empt at positionere gulyfliserne.
• Fremragende anvendelse på alle overflader - ogsa med stifter
• Libeller til justering af apparatet

Alminderige sikkerhedshenvisninger

• Apparatet mä kun bruges til det tiltænkte anvendelsessformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgængeligt for børn.
• Ombygning aller ændring af apparatet er/DDt og vil medfore, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet违法犯罪, hvis en eller flere Funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedsanvisninger

• Pas pà; Undgà at se ind i en direkte aller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal ved-kommende bevidst lukke øjnene og straks fjerne hovedet fra stralen.

• Laserstrålen eller dens refleksioner på aldrig betragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).

• Undlad at anvende laseren i øjenhjoje (1,40 ... 1,90 m).

• Godt reflekterende, spejlende aller skinnende overflader skal tildækkes, sä länge der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen sá vidt muligt begraenses af afspæringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestriktioner, f.eks. på hospitaler, i fly eller iærheden af personer med pacemaker, skal iagttages. Risikoen for farlig pavirkning af uller fejl i elektronisk udstyr er til stede.

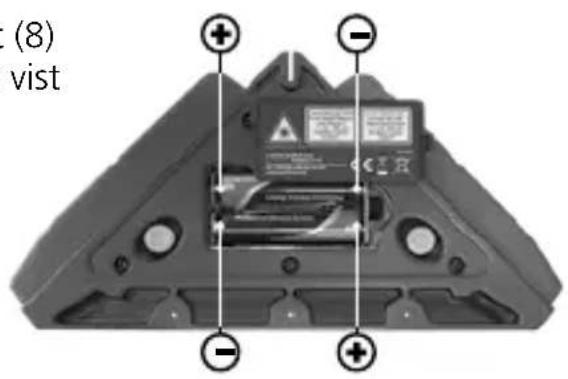

1 Ilægning af batterier

Abn lagetil batterihuset (8) og læg batterierne i som vist pa symbolerne.Vaer opmaerksompa,at polerne vender rigtigt.

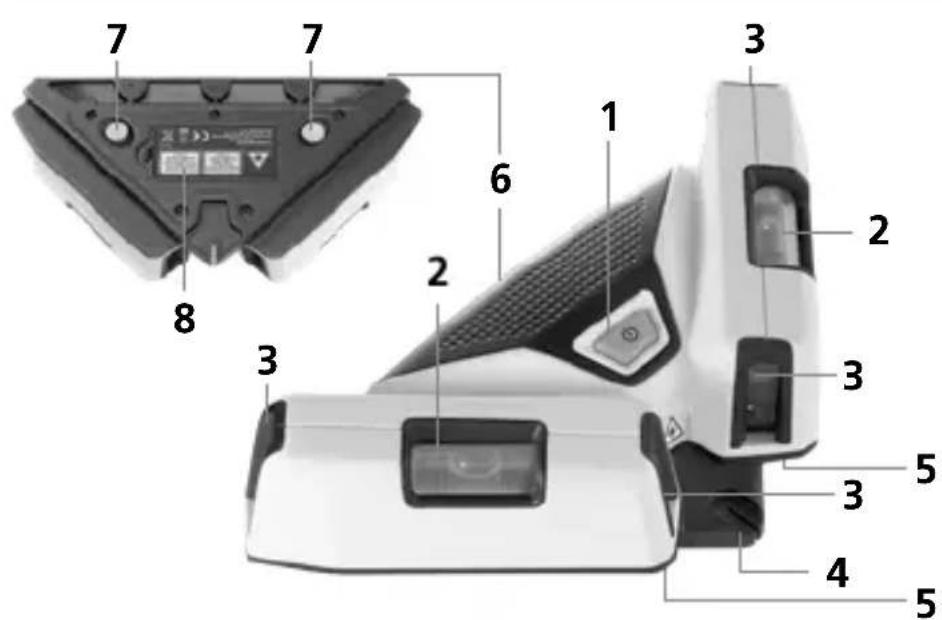

1 Taend- & slukkontakt

3 Laserstråle udgange

6 Anlægskant

2 Libeller til vaegnivellering

4 90^ anlægskant

7 Stifter

5 Kontaktflade

8 Batterihus

Laserliner

2 Anvendelse pà gulv

Tænd for kontakten (1). Laserlinjerne afsætter nu fire markeringer i en 90^ -vinkel pa gulvet. Dermenkan fliser let lægges helt nogjagtigt. Den 90^ anlægskant (4) og kontaktfladen (5) gør det nemmere at indjustere den Forste gulvflise.

3 Anvendelse pa væg

Til horizontal og vertikal nivelling skal apparatet sættes på væggen. Herefter indjusteres apparatet ved hjælp af libellerne.

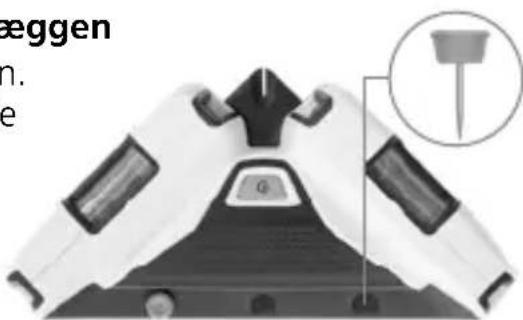

4 Montering direkte på væggen

1. Sæt apparatet mod væggen.
2. Sæt specialstifterne ind i de hertil indrettede huller.

! Kontroller regelmæssigt - og altid ved pabegyndelse af ny opgave - laserens retvisning i begge akser (se senere).

5 Kontrol af lodret laserlinje

Haeng et lod på væggen i en min. 2,5 m lang snor. Loddet skal kinne svinge frit. Tænd apparatet, indstil linjerne på loddet, og indjustér libellerne (2). Nogagtigheden ligger indenfortolerancen, nr afvigelsen mullem laserlinje og lodsnor ikke overstiger 0,5 mm / m.

Kalibrering

Måleapparatet skal jævnligt kalibreres og kontrolleres for at sikre præcision og Funktion. Vi anbefaler kalibreringsintervaller på 1-2 År. Kontakt ved behov din forhandler eller henvend dig til serviceafdelingen i UMAREX-LASERLINER.

Anmærkninger vedr. vedligeholdelse og pleje

Alle komponenter skal rengøres med en let fugtet klud, og man skal undlade brug af rengørings-, skure- og oplosningsmidler. Batterierne skal tages ud inden laengere opbevaringsperioder. Apparatet skal opbevares pa et rent og tørststed.

Tekniske data (Ret til ændringer forbeholdt. 20W41)

Vinkelnøjagtighed ± 0,5 mm / m
Sigtbarhed (typisk)* 15 m
Laserbølgelængde 635 nm
Laser klasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning 2 x 1,5V LR6 (AA)
Drifttid ca. 15 timer
Arbejdsbetingelser	0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l) 200 x 48 x 100 mm
Vægt 260 g (inkl. batterier)

• ved maks. 300 lux

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: http://laserliner.com/info?an=AHP

Laserliner

1
