Dargo - Lampe de poche BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur hybride LED portable
Marque	Brennenstuhl
Modèle	Dargo (3000/5000)
Catégorie	Lampe de poche / Projecteur LED
Puissance	30 W ou 50 W selon modèle
Flux lumineux max	Jusqu'à 4 900 lm
Température de couleur	6 500 K (lumière blanche froide)
Batterie	Li-Ion rechargeable 7,4 V (4,4 Ah ou 6,6 Ah)
Autonomie	Jusqu'à 15 h selon le niveau de puissance
Temps de charge	Environ 3 heures
Indice de protection (IP)	IP65 (projecteur), IP44/IP20 (chargeur)
Résistance aux chocs (IK)	IK07
Classe de protection	III
Dimensions	23 x 23,5 x 8,5 cm (3000) ou 28 x 28,5 x 10 cm (5000)
Poids	1,95 kg ou 2,55 kg selon modèle
Longueur du câble d'alimentation	5 m
Fonctions principales	3 niveaux de puissance (100%, 50%, 10%), angle réglable 130°, fonctionnement hybride secteur / batterie, port USB Powerbank
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide ; ne pas utiliser de solvants
Sécurité	Ne pas regarder directement la lumière, ne pas ouvrir l'appareil, utiliser uniquement le chargeur fourni
Pièces détachées et réparabilité	LED non remplaçable ; supports optionnels (réf. 1172640010, 1172640011, 1170310, 1170610)
Informations générales	Utilisation intérieure et extérieure ; déclaration de conformité disponible chez le fabricant

FOIRE AUX QUESTIONS - Dargo BRENNENSTUHL

Comment allumer le projecteur Dargo ?

Appuyez sur l'interrupteur A pour allumer le projecteur. Appuyez plusieurs fois pour faire varier la puissance lumineuse de 100% à 50% puis à 10%. Si l'interrupteur reste inchangé plus de 3 secondes, le prochain appui éteint le projecteur.

Quelle est l'autonomie de la batterie ?

L'autonomie dépend du modèle et du niveau de puissance : jusqu'à 10 heures à 10% de puissance pour le Dargo 3000, et jusqu'à 15 heures pour le Dargo 5000 à 10% de puissance.

Peut-on utiliser le projecteur pendant la charge ?

Oui, le projecteur hybride peut être utilisé pendant la charge. Lorsqu'il est branché sur secteur, la batterie se recharge même si la lumière est allumée. La charge est plus rapide lorsque le projecteur est éteint.

Comment recharger la batterie ?

Rechargez la batterie en branchant le chargeur fourni à la prise D située sous le capuchon latéral. Le témoin de charge C indique l'état de charge (4 LED = complètement chargée). Après charge, refermez le capot de fermeture.

Peut-on remplacer les LED du projecteur ?

Non, les LED ne sont pas remplaçables. La source lumineuse a une durée de vie limitée ; lorsque celle-ci est atteinte, remplacez l'intégralité du projecteur.

Quelle est la durée de charge ?

Le temps de charge est d'environ 3 heures pour tous les modèles (Dargo 3000 et 5000), avec le projecteur éteint.

Le projecteur est-il étanche ?

Le projecteur est certifié IP65 (étanche à la poussière et protégé contre les jets d'eau) uniquement lorsque la batterie est correctement mise en place. Pendant la charge ou l'utilisation du port USB, l'étanchéité n'est pas garantie.

Comment régler l'angle du projecteur ?

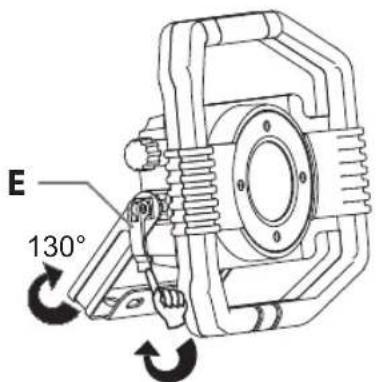

Desserrez le verrouillage rapide latéral E, faites pivoter la tête du projecteur dans la position souhaitée (angle réglable jusqu'à 130°), puis resserrez le verrouillage.

Peut-on charger un smartphone avec le projecteur ?

Oui, le projecteur dispose d'un port USB B (Powerbank) pour charger des appareils externes comme un smartphone ou une tablette. Le nombre de cycles de recharge dépend de la capacité de la batterie.

Que faire lorsque la batterie est presque vide ?

Le projecteur LED clignote 5 fois et le témoin de charge C clignote en continu. Vous disposez encore d'environ 10 minutes avant que la protection de sous-charge n'éteigne la lumière.

MODE D'EMPLOI Dargo BRENNENSTUHL

4 rue de Bruxelles · F-67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH-6340 Baar

4 rue de Bruxelles · F - 67170 Bernolsheim

lectra-t ag

Blegistrasse 13 · CH - 6340 Baar

Mode d'emploi projecteur hybride LED portable DARGO

Attention : Veuillez lire attentivement le présent mode d'emploi avant l'utilisation du projecteur et conservez-le ensuite soigneusement.

Accessoires (facultatif)

Les projecteurs peuvent également être montés sur des échafaudages, des surfaces métalliques et des trépieds Brennenstuhl®.

Support pour échafaudage : Réf. nr° 1172640010

Support magnétique : Réf. nr° 1172640011

Trépied télescopique ST 300: Réf. nr° 1170310

Trépied télescopique BS 250: Réf. nr° 1170610

CARACTÉRISTIQUES TECHNIQUES

Type DARGO 3000 MH DARGO 3002	MH DARGO 5000 MH DARGO 5002 MH
Puissance 30 W 30 W	50 W	50 W
Puissance lumineuse max.	3.000 lm	3.000 lm	4.900 lm	4.900 lm
Température de couleur (Kelvin)	6.500 K	6.500 K	6.500 K	6.500 K
Batterie rechargeable	Li-Ion 7,4 V/4,4 Ah	Li-Ion 7,4 V/4,4 Ah	Li-Ion 7,4 V/6,6 Ah	Li-Ion 7,4 V/6,6 Ah
Autonomie	2,5/5/10 h	2,5/5/10 h	2/4/15 h	2/4/15 h
Durée de charge (avec lumière éteinte)	Environ 3 h	Environ 3 h	Environ 3 h	Environ 3 h
Longueur du câble	5 m	5 m	5 m	5 m
Qualité du câble	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0
Fiche chargeur	DE	CH	DE	CH
Entrée chargeur	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz
Sortie chargeur	12 V/2,0 A	12 V/2,0 A	12 V/3,5 A	12 V/3,5 A
Indice de protection (IP)	IP 65 (chargeur IP 44)	IP 65 (chargeur IP 20)	IP 65 (chargeur IP 44)	IP 65 (chargeur IP 20)
Résistance aux chocs (IK)	IK 07	IK 07	IK 07	IK 07
Classe de protection	III	III	III	III
Dimensions	23 x 23,5 x 8,5 cm	23 x 23,5 x 8,5 cm	28 x 28,5 x 10 cm	28 x 28,5 x 10 cm
Poids	1,95 kg	1,95 kg	2,55 kg	2,55 kg

Consignes de sécurité

1. Avant chaque utilisation, vérifiez que le projecteur ou le chargeur ne présentent aucune détérioration.

N'utilisez pas le projecteur ni le chargeur si vous constatez une quelconque détérioration. Dans ce cas, adressez-vous à un électricien qualifié ou au service après-vente du fabricant.

Danger de mort par électrocution en cas de non-respect des présentes consignes!

1. N'ouvrez jamais l'appareil. Le projecteur ne nécessite aucune maintenance.
2. Les LED ne peuvent pas être remplacées.
3. N'utilisez pas le projecteur dans un environnement présentant des risques d'explosions, notamment dans lequel se trouvent des liquides, gaz ou poussières inflammables. Danger de mort!

Mode d'emploi DARGO

1. Tenez le projecteur hors de portée des enfants. Les enfants ne sont pas en mesure d'évaluer les dangers liés au courant électrique.
2. Utilisez uniquement le chargeur et le câble d'alimentation fournis pour faire fonctionner l'appareil.

L'utilisation d'autres chargeurs peut provoquer la détérioration de la batterie ou des explosions!

1. Si le panneau de protection est endommagé, le remplacer par une pièce de rechange Brennenstuhl® originale.

1. Avant tout nettoyage, débranchez le chargeur de la prise secteur et éteignez le projecteur.
2. Ne regardez pas directement dans la lumière pour éviter tout risque d'éblouissement.
3. Veuillez noter que le produit est uniquement IP65 (étanche à la poussière et protégé contre les jets d'eau) si la batterie est correctement mise en place.

Le produit n'est pas IP65 (étanche à la poussière et protégé contre les jets d'eau)

• pendant le processus de chargement
• pendant l'utilisation de la prise-chargeur USB

Surface Chaude

Utilisation conforme

Ce projecteur LED est idéal pour un éclairage général en intérieur et en extérieur.

METTRE en PLACE le projecteur et l'allumer

Placez le projecteur sur une surface sèche et plane. L'angle d'inclinaison du projecteur est réglable. Pour ce faire, desserrez le verrouillage rapide latéral E, faites pivoter la tête de projecteur dans la position souhaitée et resserrez le verrouillage rapide E.

Mise en marche/arrêt du projecteur - fonctionnement sur batterie

Appuyez sur l'interrupteur A pour mettre le projecteur en marche.

Appuyez plusieurs fois sur l'interrupteur vous permet de faire passer la puissance lumineuse de 100 % à 50 % puis à 10 %, puis de l'arrêter.

Plus le réglage de la puissance lumineuse est faible, plus l'autonomie augmente.

Si la position de l'interrupteur reste inchangée pendant plus de 3 secondes, le prochain appui mettra alors le projecteur en position éteinte « off ».

Si le bloc d'alimentation est branché et débranché alors que le projecteur est allumé, le projecteur bascule automatiquement en mode chargement par secteur avec un niveau d'éclairage : 100 %.

A Interrupteur marche/arrêt et touche de fonction D Prise-chargeur DC B Port USB (Powerbank) E Verrouillage rapide C Témoin et état de charge de la batterie rechargeable

Fonctionnement du projecteur hybride sur secteur

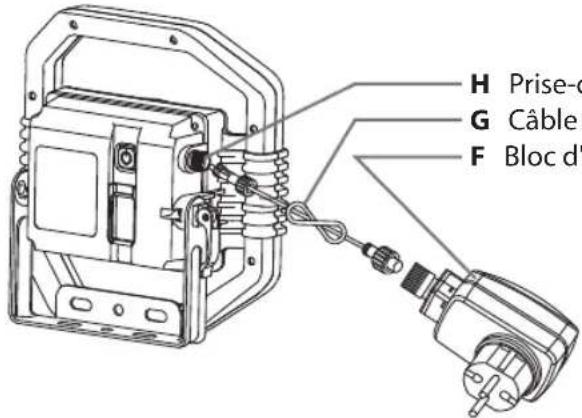

Le projecteur hybride est branché au réseau à l'aide de la prise-chargeur H via le bloc d'alimentation F et le câble de raccordement G.

H Prise-chargeur G Câble de raccordement F Bloc d'alimentation

Lorsque vous appuyez sur l'interrupteur, le projecteur émet de la lumière.

En cas de panne de courant ou si vous débranchez la prise de courant, le projecteur bascule automatiquement en mode fonctionnement sur batterie avec un niveau d'éclairage : 100 %.

Si le projecteur hybride est branché sur secteur, la batterie charge. Le témoin de charge clignote. Simultanément, la lumière peut être diffusée. Le moyen le plus rapide de charger la batterie est lorsque le projecteur est éteint.

Chargement d'appareils externes VIA USB

Le projecteur offre une fonction USB Powerbank. Un appareil externe tel qu'un smartphone ou une tablette peut être connecté au port USB B et chargé. Le nombre de cycles de recharge possibles dépend du type d'appareil externe et de l'état de charge des batteries du projecteur.

Témoin de CHARGE

Indique l'état de charge actuel de la batterie et donc la quantité d'énergie restante. Le témoin de charge C s'allume automatiquement lors de la mise en marche du projecteur. Pendant le chargement de la batterie, le témoin de charge C indique l'état de charge. Si les 4 LED sont allumées, la batterie est entièrement chargée. Lorsque la batterie est presque vide, le projecteur LED clignote 5 fois et le témoin de charge de la batterie C clignote en continu. Le projecteur fonctionne encore.

Mode d'emploi DARGO

pendant 10 minutes environ avant que la protection de sous-charge n'éteigne la lumière. Vous disposez ainsi du temps nécessaire pour terminer votre travail.

Recharger la batterie

1. Afin de garantir un fonctionnement optimal, nous recommandons de décharger entièrement la batterie lors de la première utilisation du projecteur, puis de la recharger complètement.
2. La prise-chargeur D se trouve sous le capuchon de fermeture situé sur le côté du projecteur.
3. Le témoin de charge (voir la description précédente) permet de connaître le niveau de charge de la batterie.
4. En cas de non-utilisation prolongée, rechargez la batterie environ tous les 3 mois afin de prolonger sa durée de vie.
5. Une fois la charge terminée, refermez impérativement le capot de fermeture de la prise-chargeur.

Maintenance

La source lumineuse de cette lampe n'est pas remplaçable. Lorsque la source lumineuse a atteint la fin de sa durée de vie, remplacez l'intégralité de la lampe.

Nettoyage

N'utilisez aucun solvant, produit de nettoyage abrasif ou autres produits similaires. Pour le nettoyage, utilisez uniquement un chiffon sec ou légèrement humide.

Mise au rebut

Les appareils électriques doivent être mis au rebut conformément aux normes environnementales!

Les appareils électriques ne doivent pas être jetés dans les ordures ménagères.

Conformément à la directive européenne 2012/19/UE concernant les appareils électriques et électroniques, les appareils électriques usagés doivent être collectés séparément dans un bac à recyclage écologique. Pour connaître les solutions de mise au rebut d'un appareil usagé, adressez-vous à votre administration locale ou communale.

Une mise au rebut inappropriée des piles et batteries est nocive pour l'environnement !

Ne jetez pas les piles et batteries avec les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et nécessitent un traitement spécifique. Il est donc conseillé de déposer les batteries et piles usagées dans une déchetterie municipale.

La déclaration de conformité est disponible auprès du fabricant.
