Termék típusa	Hordozható LED hibrid projektor
Márka	Brennenstuhl
Modell	Dargo (3000/5000)
Kategória	Zseblámpa / LED projektor
Teljesítmény	30 W vagy 50 W modelltől függően
Maximális fényáram	Akár 4 900 lm
Színhőmérséklet	6 500 K (hideg fehér fény)
Akkumulátor	Li-Ion újratölthető 7,4 V (4,4 Ah vagy 6,6 Ah)
Üzemidő	Akár 15 óra a teljesítményszinttől függően
Töltési idő	Körülbelül 3 óra
Védettségi fokozat (IP)	IP65 (projektor), IP44/IP20 (töltő)
Ütésállóság (IK)	IK07
Védelmi osztály	III
Méretek	23 x 23,5 x 8,5 cm (3000) vagy 28 x 28,5 x 10 cm (5000)
Súly	1,95 kg vagy 2,55 kg modelltől függően
Tápkábel hossza	5 m
Fő funkciók	3 teljesítményszint (100%, 50%, 10%), állítható szög 130°, hibrid hálózati/akkumulátoros működés, USB Powerbank port
Karbantartás és tisztítás	Tisztítsa száraz vagy enyhén nedves ruhával; ne használjon oldószereket
Biztonság	Ne nézzen közvetlenül a fénybe, ne nyissa fel a készüléket, csak a mellékelt töltőt használja
Alkatrészek és javíthatóság	LED nem cserélhető; opcionális tartozékok (ref. 1172640010, 1172640011, 1170310, 1170610)
Általános információk	Beltéri és kültéri használat; a megfelelőségi nyilatkozat a gyártónál elérhető

Gyakran ismételt kérdések - Dargo BRENNENSTUHL

Hogyan kapcsoljuk be a Dargo projektort?

Nyomja meg az A kapcsolót a projektor bekapcsolásához. Többszöri megnyomással változtathatja a fényerőt 100%-ról 50%-ra, majd 10%-ra. Ha a kapcsoló 3 másodpercnél tovább változatlan marad, a következő megnyomás kikapcsolja a projektort.

Mekkora az akkumulátor üzemideje?

Az üzemidő a modelltől és a teljesítményszinttől függ: a Dargo 3000 esetében akár 10 óra 10%-os teljesítménynél, a Dargo 5000 esetében akár 15 óra 10%-os teljesítménynél.

Használható a projektor töltés közben?

Igen, a hibrid projektor használható töltés közben. Ha a hálózatra van csatlakoztatva, az akkumulátor töltődik, még ha a világítás be is van kapcsolva. A töltés gyorsabb, ha a projektor ki van kapcsolva.

Hogyan kell feltölteni az akkumulátort?

Töltse fel a akkumulátort a mellékelt töltő csatlakoztatásával az oldalsó sapka alatti D aljzathoz. A C töltésjelző mutatja a töltöttségi állapotot (4 LED = teljesen feltöltve). Töltés után zárja vissza a zárósapkát.

Kicserélhetők a projektor LED-jei?

Nem, a LED-ek nem cserélhetők. A fényforrás korlátozott élettartammal rendelkezik; amikor ez elérte végét, cserélje ki a teljes projektort.

Mennyi a töltési idő?

A töltési idő minden modellnél (Dargo 3000 és 5000) körülbelül 3 óra, a projektor kikapcsolt állapotában.

Vízálló a projektor?

A projektor IP65 besorolású (por- és vízsugár elleni védelem) csak akkor, ha az akkumulátor megfelelően be van helyezve. Töltés vagy az USB-port használata közben a vízállóság nem garantált.

Hogyan állítható be a projektor szöge?

Lazítsa meg az oldalsó gyorskioldó E reteszt, forgassa el a projektor fejét a kívánt pozícióba (állítható szög akár 130°-ig), majd húzza meg újra a reteszt.

Tölthetek okostelefont a projektorral?

Igen, a projektor rendelkezik egy B USB-porttal (Powerbank) külső eszközök, például okostelefon vagy táblagép töltéséhez. A feltöltési ciklusok száma az akkumulátor kapacitásától függ.

Mit tegyek, ha az akkumulátor majdnem üres?

A LED-projektor 5-ször villog, és a C töltésjelző folyamatosan villog. Még körülbelül 10 perce van, mielőtt a mélykisülés elleni védelem kikapcsolja a fényt.

HASZNÁLATI ÚTMUTATÓ Dargo BRENNENSTUHL

Kezelési útmutató Hybrid mobil LED-sugárzó DARGO

Figyelmeztetés: Kérjük, hogy a sugárzó használatba vétele előtt figyelmesen olvassa el ezt a használati útmutatót, majd gondosan őrizze meg azt.

TARTOZÉKOK (KÜLÖN RENDELHETŐ)

A sugárzókat szerelheti állványzatra, fém felületekre és Brennenstuhl® állványokra.

Tartókonzol: cikksz. 1172640010

Mágneses állvány: cikksz. 1172640011

ST 300 teleszkópállvány: cikksz. 1170310

BS 250 teleszkópállvány: cikksz. 1170610

MÜSZAKI ADATOK

Típus DARGO 3000 MH DARGO	3002 MH DARGO 5000	MH DARGO 5002 MH
Teljesítmény 30 W 30 W 50 W	50 W
Max. Fényteljesítmény	3.000 lm	3.000 lm	4.900 lm	4.900 lm
Színhőmérséklet	6.500 K	6.500 K	6.500 K	6.500 K
Akku	Li-Ion 7,4V/4,4Ah	Li-Ion 7,4V/4,4Ah	Li-Ion 7,4V/6,6Ah	Li-Ion 7,4 V/6,6 Ah
Világítási időtartam	2,5/5/10 h	2,5/5/10 h	2/4/15 h	2/4/15 h
Töltési idő (kikapcsolt állapotban)	~ 3 óra	~ 3 óra	~ 3 óra	~ 3 óra
Kábelhossz	5 m	5 m	5 m	5 m
Kábeljelölés	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0
Hálózati dugó	DE	CH	DE	CH
Hálózati bemenet	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz
Hálózati kimenet	12 V/2,0 A	12 V/2,0 A	12 V/3,5 A	12 V/3,5 A
IP védelem	IP 65 (IP 44 hálózat)	IP 65 (IP 20 hálózat)	IP 65 (IP 44 hálózat)	IP 65 (IP 20 hálózat)
IK védelem	IK 07 IK 07	IK 07	IK 07
Védelmi osztály	III	III	III	III
Meretek	23 x 23,5 x 8,5 cm	23 x 23,5 x 8,5 cm	28 x 28,5 x 10 cm	28 x 28,5 x 10 cm
Súly	1,95 kg	1,95 kg	2,55 kg	2,55 kg

BIZTONSÁGI UTASÍTÁSOK

1. Minden használat előtt ellenőrizze, hogy a sugárzó vagy a hálózati elemek nem sérültek-e. Soha ne használja a sugárzót vagy a hálózati elemeket, ha azokon sérülés van. Ilyen esetben forduljon egy villanyszerelőhöz vagy a gyártómű szerviz címére. Ha nem veszi figyelembe, életveszélyes áramütésnek teheti ki magát!

2. Soha ne nyissa fel a készülék házát. A sugárzó nem tartalmaz olyan elemeket, amelyek karbantartást igényelnek.

3. A LED-ek nem cserélhetők.

4. Ne használja a sugárzót robbanásveszélyes környezetben, ahol gyúlékony folyadékok, gázok vagy porok találhatók. Életveszélyes!

HU

Kezelési útmutató DARGO

1. Tartsa távol a gyerekeket a sugárzótól! A gyermekek nem képesek az elektromos árammal járó veszélyeket érzékelni.
2. A készülék üzemeltetéséhez csak a vele együtt szállított hálózati egységeket és kábeleket használja. Más áramforrás használata az akkuk meqhibásodását okozhatja, vagy robbanáshoz vezethet!
3. Sérült védőburkolatot a sugárzó további használata előtt cseréljen eredeti Brennenstuhl®-védőburkolatra.

1. Tisztítás előtt távolítsa el az áramforrásról a hálózati egységet, és kapcsolja ki a sugárzót.
2. A vakító fény elkerülése érdekében ne nézzen közvetlenül a fénysugárba.
3. Kérjük, vegye figyelembe, hogy a termék csak akkor felel meg az IP65 (porálló- és permetező víz ellen védett) besorolás követelményeinek, ha rendesen behelyezték az akkucsomagot. A termék nem felel meg az IP65 (porálló- és permetező víz ellen védett) besorolás követelményeinek

- a töltési folyamat alatt

- USB kimenet használata közben

Forró felület

RENDELTETÉSSZERÜ HASZNÁLAT

Ez a LED-es sugárzó beltéri és kültéri általános világításra alkalmas.

A SUGÁRZÓ TELEPÍTÉSE ÉS BEKAPCSOLÁSA

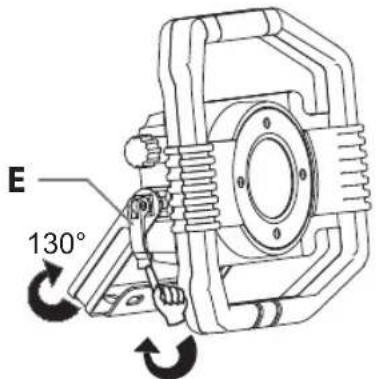

Tegye a sugárzót egy száraz, egyenletes felületre. A sugárzó dőlésszöge szabályozható. Ehhez oldja ki az oldalsó gyorsfeszítőt E, fordítsa a sugárzófejet a megfelelő pozícióba, és szorítsa meg újból a gyorsfeszítőt E.

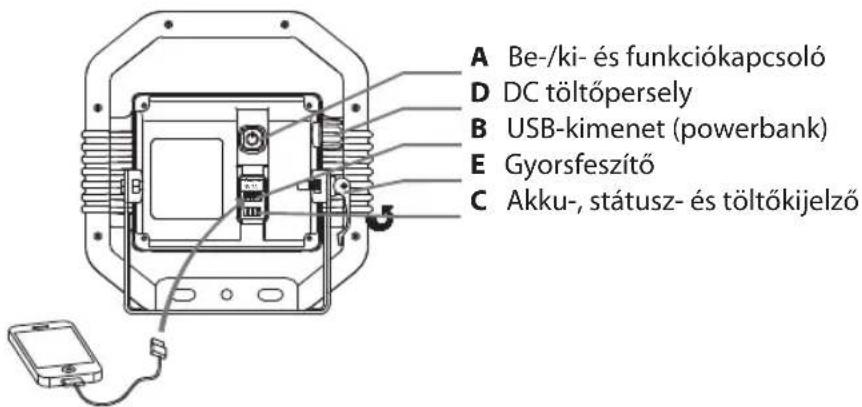

A SUGÁRZÓ BE-KIKAPCSOLÁSA - AKKUS ÜZEMMÓD

A sugárzó bekapcsolásához nyomja meg a hátsó gombot A.

Ha többször egymás után megnyomja a gombot, akkor a fényerő 100%-ról 50%-ra, 10%-ra csökken, majd kikapcsol.

Minél kisebb fényteljesítményt állít be, annál hosszabb lesz a világítás időtartama.

Ha egy kapcsolópozíció 3 másodpercnél hosszabb ideig tart, akkor az újbóli megnyomás mindig „ki” kapcsolt állapotot eredményez.

Ha a hálózati csatlakozót bekapcsolt sugárzónál bedugják a hálózatba, akkor a sugárzó automatikusan hálózati üzemmódra kapcsol 100% fényerővel.

A HIBRIDSUGÁRZÓ ÜZEMELÉSE HÁLÓZATRÓL

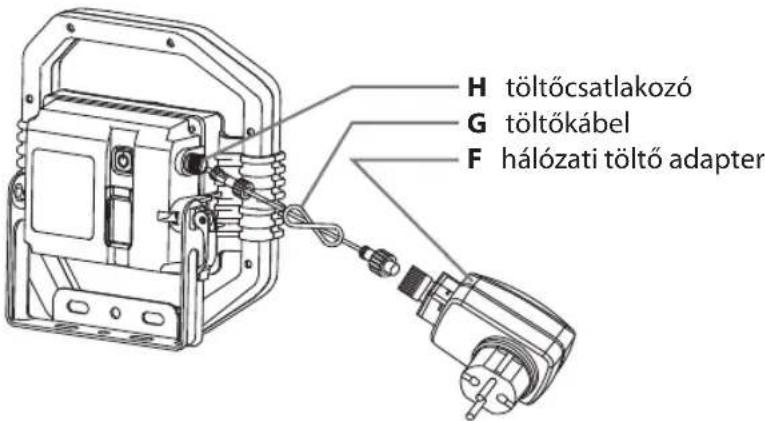

A dugaszoló hálózati rész F és a töltőkábel G segítségével kell a hibrid sugárzót a töltöpersellyel H a hálózatra csatlakoztatni.

A bekapcsológomb megnyomása után a sugárzó világítani kezd.

Áramszünet esetén, vagy ha kihúzzák a hálózati csatlakozót, akkor a sugárzó automatikusan akkuüzemre kapcsol 100 % fényerővel.

Ha a hibrid sugárzót hálózatra kapcsolja, akkor az akku tölt. A töltésjelző villog. Ezzel egyidőben világítani is tud. Akkor töltődik fel az akku a leggyorsabban, ha a sugárzó kapcsolója „ki” állásban van.

KÜLSÖ KÉSZÜLÉKEK TÖLTÉSE USB SEGÍTSÉGÉVEL

A sugárzó rendelkezik USB powerbank funkcióval. Egy külső készülék, mint például egy okostelefon vagy egy tablet, csatlakoztatható USB-kimenettel B, és így tölthető. A lehetséges töltési ciklusok száma a külső készülék fajtájának, továbbá a sugárzó akkutöltöttségi fokának függvénye.

AKKU ÁLLAPOTJELZŐ

Kijelzi az akkuk pillanatnyi töltöttségi állapotát, vagyis azt, hogy még mennyi energia áll rendelke- zésre. Az akku állapotjelzője C a sugárzó bekapcsolásakor automatikusan működésbe lép. Az akku töltési ideje alatt az akku-állapotjelzőjén C látható a töltési állapot. Ha mind a 4 LED világít, akkor az akku feltöltött. Amikor az akku már majdnem lemerült, akkor 5-ször felvillan a sugárzó, és

Kezelési útmutató DARGO

folyamatosan villog az akku állapotjelzője C. Ezután a sugárzó még 10 percig világít, mielőtt a mélykisülésvédelem lekapcsolná a világítást. Így elegendő idő marad a munka befejezéséhez.

AZ AKKU FELTÖLTÉSE

1. Az optimális funkció eléréséhez azt javasoljuk, hogy az akkumulátor első használata során teljesen süssé ki azt, majd töltse fel teljesen.
2. A töltöpersely D a sugárzó oldalán található zárókupak alatt található.
3. Az akkumulátor állapot kijelzőjéről (lásd a fenti leírást) leolvashatja az akkumulátor töltöttségi állapotát.
4. Ha hosszabb ideig nem használja az akkumulátort, akkor körülbelül 3 havonta töltse fel az akkumulátort, mert ezzel hosszabb lesz az élettartama.
5. A feltöltés után feltétlenül zárja le a töltőaljzatot a zárósapkával.

KARBANTARTÁS

Ennek a fényszórónak a fényforrása nem cserélhető; ha a fényforrás elérte élettartama végét, akkor az egész fényszórót kell cserélni.

TISZTÍTÁS

Ne használjon oldószereket, maró határá tisztítószereket, vagy ehhez hasonlókat. A tisztításhoz csak egy száraz vagy enyhén nyirkos ruhát használjon.

SELEJTEZÉS

Az elektromos készülékeket környezetbarát módon kell ártalmatlanítani! Elektromos készülékeket tilos a háztartási szeméttárolóba dobni!

Az elhasznált elektromos és elektronikus készülékekről szóló 2012/19/EU Európai Irányelv szerint az elavult elektromos készülékeket külön kell begyűjteni, és fel kell ajánlani környezetbarát újrahasznosításra. A kiszolgált készülékek ártalmatlanításának lehetőségeiről tájékozódjon a közösségi vagy városi közigazgatásnál.

Ha szakszerütlenül végzi el az elemek és akkumulátorok hulladékkezelését, akkor ezzel a környezetet károsítja!

Élemeket és akkumulátorokat tilos a háztartási hulladék közé dobni. Ezek mérgező nehézfémeket tartalmazhatnak, ezért különleges hulladékként kell öket kezelni. Éppen ezért az elhasználódott elemeket és akkumulátorokat a kommunális gyűjtőhelyen kell leadni.

MEGFELELŐSÉGI NYILATKOZAT

A megfelelőségi nyilatkozat a gyártónál tekinthető meg.
