Produkttyp	Bärbar LED hybridprojektor
Märke	Brennenstuhl
Modell	Dargo (3000/5000)
Kategori	Ficklampa / LED-projektor
Effekt	30 W eller 50 W beroende på modell
Maximal ljusflöde	Upp till 4 900 lm
Färgtemperatur	6 500 K (kallvitt ljus)
Batteri	Li-Ion uppladdningsbart 7,4 V (4,4 Ah eller 6,6 Ah)
Drifttid	Upp till 15 h beroende på effektnivå
Laddningstid	Cirka 3 timmar
Skyddsklass (IP)	IP65 (projektor), IP44/IP20 (laddare)
Stötsäkerhet (IK)	IK07
Skyddsklass	III
Mått	23 x 23,5 x 8,5 cm (3000) eller 28 x 28,5 x 10 cm (5000)
Vikt	1,95 kg eller 2,55 kg beroende på modell
Strömkabelns längd	5 m
Huvudfunktioner	3 effektnivåer (100%, 50%, 10%), justerbar vinkel 130°, hybriddrift nät/batteri, USB Powerbank-port
Underhåll och rengöring	Rengör med en torr eller lätt fuktad trasa; använd inte lösningsmedel
Säkerhet	Titta inte direkt på ljuset, öppna inte apparaten, använd endast medföljande laddare
Reservdelar och reparerbarhet	LED ej utbytbar; tillvalshållare (ref. 1172640010, 1172640011, 1170310, 1170610)
Allmän information	Användning inomhus och utomhus; försäkran om överensstämmelse finns hos tillverkaren

Vanliga frågor - Dargo BRENNENSTUHL

Hur tänder jag Dargo-projektorn?

Tryck på strömbrytaren A för att tända projektorn. Tryck flera gånger för att variera ljusstyrkan från 100% till 50% och sedan till 10%. Om strömbrytaren förblir oförändrad i mer än 3 sekunder, släcker nästa tryck projektorn.

Vad är batteriets drifttid?

Drifttiden beror på modell och effektnivå: upp till 10 timmar vid 10% effekt för Dargo 3000, och upp till 15 timmar för Dargo 5000 vid 10% effekt.

Kan man använda projektorn under laddning?

Ja, hybridprojektorn kan användas under laddning. När den är ansluten till elnätet laddas batteriet även om ljuset är tänt. Laddning är snabbare när projektorn är avstängd.

Hur laddar jag batteriet?

Ladda batteriet genom att ansluta medföljande laddare till uttaget D under sidokåpan. Laddningsindikatorn C visar laddningsstatus (4 LED = fulladdad). Efter laddning, stäng luckan.

Kan man byta ut LED-lamporna i projektorn?

Nej, LED-lamporna är inte utbytbara. Ljuskällan har en begränsad livslängd; när den är uppnådd, byt ut hela projektorn.

Hur lång är laddningstiden?

Laddningstiden är cirka 3 timmar för alla modeller (Dargo 3000 och 5000), med projektorn avstängd.

Är projektorn vattentät?

Projektorn är certifierad IP65 (dammtät och skyddad mot vattenstrålar) endast när batteriet är korrekt isatt. Under laddning eller användning av USB-porten garanteras inte vattentätheten.

Hur justerar jag projektorns vinkel?

Lossa sidolåset E, vrid projektorhuvudet till önskat läge (justerbar vinkel upp till 130°), och dra sedan åt låset.

Kan man ladda en smartphone med projektorn?

Ja, projektorn har en USB-port B (Powerbank) för att ladda externa enheter som en smartphone eller surfplatta. Antalet laddningscykler beror på batterikapaciteten.

Vad gör jag när batteriet nästan är tomt?

LED-projektorn blinkar 5 gånger och laddningsindikatorn C blinkar kontinuerligt. Du har fortfarande cirka 10 minuter innan underspänningsskyddet släcker ljuset.

BRUKSANVISNING Dargo BRENNENSTUHL

Observera: Innan du börjar använda den här strålkastaren ska du noggrant läsa igenom den här bruksanvisningen och därefter förvara den på en säker och lättillgänglig plats!

TILLBEHÖR (TILLVAL)

Man kan välja om man vill installera strålkastarna på ställningar, metallytor eller på Brennenstuhl®s stativ.

Ställningsfäste: art.nr 1172640010

Magnetfäste: art.nr 1172640011

Monterings-teleskopstativ ST 300: art.nr. 1170310

Monterings-teleskopstativ BS 250: art.nr. 1170610

TEKNISK SPECIFICATION

Typ DARGO 3000 MH DARGO 3002 MH DARGO 5000 MH DARGO 5002 MH
Effekt 30 W 30 W 50 W 50 W
Max. Ljusstyrka 3.000 lm 3.000 lm	4.900 lm 4.900 lm
Färgtemperatur	6.500 K	6.500 K	6.500 K	6.500 K
Batteri	Litiumjon 7,4 V/4,4 Ah	Litiumjon 7,4 V/4,4 Ah	Litiumjon 7,4 V/6,6 Ah	Litiumjon 7,4 V/6,6 Ah
Lystid	2,5/5/10 h	2,5/5/10 h	2/4/15 h	2/4/15 h
Laddningstid (vid bortkopplat ljus)	~ 3 h ~ 3 h	~ 3 h	~ 3 h
Kabellängd	5 m	5 m	5 m	5 m
Kabelbeteckning	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0
Nätaggregat stickpropp	DE	CH	DE	CH
Nätaggregat ingång	100–240 V~ 50/60 Hz	100–240 V~ 50/60 Hz	100–240 V~ 50/60 Hz	100–240 V~ 50/60 Hz
Nätaggregat utgång	12 V/2,0 A	12 V/2,0 A	12 V/3,5 A	12 V/3,5 A
Kapslingsklass IP	IP 65(nätaggregat IP 44)	IP 65(nätaggregat IP 20)	IP 65(nätaggregat IP 44)	IP 65(nätaggregat IP 20)
Kapslingsklass IK	IK 07	IK 07	IK 07	IK 07
Skyddsklass	III	III	III	III
Mått	23 x 23,5 x 8,5 cm	23 x 23,5 x 8,5 cm	28 x 28,5 x 10 cm	28 x 28,5 x 10 cm
Maxvikt	1,95 kg	1,95 kg	2,55 kg	2,55 kg

SÄKERHETSANVISNINGAR

1. Innan man använder strålkastaren och/eller nätaggregatet ska man alltid kontrollera att det inte finns några skador.

Använd under inga omständigheter strålkastaren eller nätaggregatet vid någon typ av skada. Vänd dig, i detta fall, till en elektriker eller till tillverkarens angivna serviceadress.

Om man inte beaktar anvisningarna utsätter man sig för livsfara på grund av elchock!

1. Öppna aldrig verktyget. Det finns inga komponenter i strålkastaren som kräver underhåll.

2. LED-lamporna är inte utbytbara.

3. Använd inte strålkastaren i explosiv miljö, där det förekommer brännbara vätskor, gaser eller damm. Livsfara!

1. Barn får inte komma i närheten av strålkastaren. Barn kan inte överblicka riskerna med elektricitet.

2. Använd endast det medföljande nätaggregatet eller den medföljande kabeln.

Användning av andra nätaggregat kan leda till skador på batterierna eller explosion!

1. Om det finns en trasig skyddskåpa måste man börja med att byta ut den mot en originalkåpa från Brennenstuhl® innan man fortsätter att använda strålkastaren.

1. Före rengöring ska man bryta strömmen till nätaggregatet och stänga av strålkastaren.

2. Titta inte rakt in i strålkastarljuset, annars finns det risk att du bländas.

3. Observera att produkten endast uppfyller kraven för standarden IP65 (dammtät produkt och skyddad mot stänkvatten) om batteripacket är korrekt insatt.

Produkten uppfyller inte kraven för IP65 (dammtät produkt och skydd mot stänkvatten)

- under pågående laddning

- när man använder USB-utgången

Het yta

AVSETT ANVÄNDNINGSOMRÅDE

Den här LED-strålkastaren är avsedd att användas för allmän inomhus- och utomhusbelysning.

INSTALLERA OCH STARTA STRÅLKASTAREN

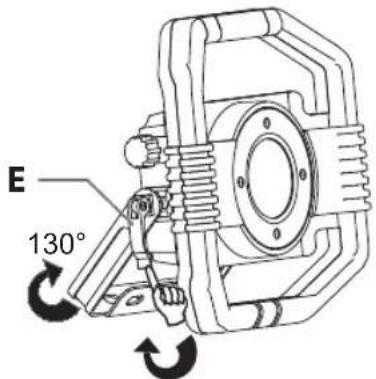

Placera strålkastaren mot ett torrt och jämnt underlag. Det är möjligt att ställa in strålkastarens lutningsvinkel. Lossa på den sidoliggande snabbspännanordningen E, vrid strål kastarhuvudet till önskat läge och dra sedan åt snabbspännanordningenigenE.

SÄTTA PÅ/STÄNGA AV STRÅLKASTAREN - BATTERIDRIFT

Tryck in knappen A baktill för att sätta på strålkastaren.

När man trycker flera gånger kopplas ljusstyrkan från 100 % till 50 % till 10 % och sedan "av".

Ju lägre ljusstyrka, desto längre livslängd.

Om ett kopplingsläge inte ändras inom tre sekunder stängs lampan alltid av om man trycker en gång till.

Om man ansluter och sätter in kopplingsdonet medan strålkastaren är på växlar strålkastaren automatiskt om till nätdrift med 100 % ljusstyrka.

A Strömbrytare och funktionsknapp
D DC-laddningsdosa
B USB-utgång (strömbank)
E Snabbspännanordning
C Batteri-, status- och laddningsindikering

ANVÄNDA HYBRID-STRÅLKASTAREN MED STRÖM FRÅN ELNÄT

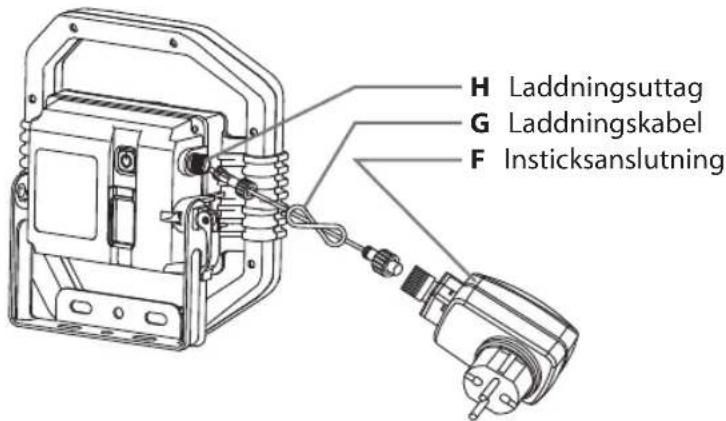

Anslut hybrid-strålkastaren med laddningsdosan H till elnätet via kopplingsdonet F och laddningskabelnG.

När man trycker på strömbrytaren sänder strålkastaren ut ljus.

Vid strömavbrott eller om man drar ut kopplingsdonet växlar strålkastaren automatiskt om till batteridrift med 100 % Ijusstyrka.

När hybrid-strålkastaren är ansluten till elnätet laddas batteriet. Laddningsindikeringen blinkar. Samtidigt kan strålkastaren avge ljus. Det snabbaste sättet att ladda batteriet på är genom att ställa in strålkastaren på läget "från".

LADAD EXTERNA ANORDNINGAR VIA USB

Med den här strålkastaren kan man använda sig av en USB-strömbanksfunktion. En extern anordning, som en smartphone eller surfplatta, går att ansluta till USB-utgången B och laddas. Antalet möjliga laddningscykler beror på vilken typ av extern anordning som ska laddas samt strålkastarbatteriets laddningsstatus.

BATTERI-STATUSINDIKERING

Visar den aktuella batterinivån och även hur mycket energi som finns kvar. När strålkastaren sätts på kommer batteri-statusindikeringen C automatiskt upp. Medan batteriet laddas får man information om laddningsstatusen via batteri-statusindikeringen C. När alla 4 LED-lamporna lyser är batteriet fulladdat. När batteriet är så gott som tomt, blinkar strålkastaren fem gånger samtidigt

som batteri-statusindikeringen C blinkar kontinuerligt. Sedan fortsätter strålkastaren att lysa i ytterligare cirka 10 minuter innan ljuset stängs av med hjälp av djupurladdningsskyddet. På så sätt har man fortfarande tillräckligt med tid för att avsluta arbetet.

LADDA BATTERIERNA

1. För att garantera optimal funktion rekommenderar vi att man under den första användningen en gång fullständigt laddar ur batteriet och sedan laddar det till full nivå.
2. Laddningsdosan D sitter under skyddskåpan på strålkastarens sida.
3. Man kan läsa av batteriets laddningsstatus med hjälp av batteri-statusindikeringen (se den ovanstående beskrivningen).
4. Om man inte använder strålkastaren under en längre tid ska man ladda batteriet ungefär var tredje månad så att batteriets serviceliv inte förkortas.
5. När batteriet är färdigladdat ska man alltid låsa laddningsdosan med skyddskåpan igen.

UNDERHÅLL

Det är inte möjligt att byta ut den här lampans ljuskälla. När ljuskällan har uppnått slutet av sitt serviceliv måste man byta ut hela lampan.

RENGÖRING

Använd inga lösningsmedel, frätande rengöringsmedel eller liknande. Vid rengöring skall endast en torr eller lätt fuktad trasa användas.

AVFALLSHANTERING

Hantera elektronisk utrustning miljövänligt!

Elektronisk utrustning hör inte hemma i hushållsavfallet!

Enligt europaparlamentets och rådets direktiv 2012/19/EU om avfall som utgörs av eller innehåller elektrisk eller elektronisk utrustning måste uttjänta elektriska enheter samlas in separat och återvinnas på ett miljövänligt sätt. Alternativa bortskaffningsmöjligheter för uttjänt utrustning hittar du hos din kommunala förvaltning.

Felaktig bortskaffning av batterier är miljöfarligt!

Batterier får inte kastas bland hushållsavfall. De kan innehålla giftiga tungmetaller och måste sorteras och bortskaffas som farligt avtal. Därför måste man lämna in uttjänta batterier på kommunalaavfallsstationer.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Försäkran om överensstämmelse förvaras hos tillverkaren.
