Toote tüüp	Kaasaskantav LED-hübriidprojektor
Bränd	Brennenstuhl
Mudel	Dargo (3000/5000)
Kategooria	Taskulamp / LED-projektor
Võimsus	30 W või 50 W olenevalt mudelist
Maksimaalne valgusvoog	Kuni 4 900 lm
Värvustemperatuur	6 500 K (külm valge valgus)
Aku	Laetav Li-Ion 7,4 V (4,4 Ah või 6,6 Ah)
Tööaeg	Kuni 15 h olenevalt võimsustasemest
Laadimisaeg	Umbes 3 tundi
Kaitseaste (IP)	IP65 (projektor), IP44/IP20 (laadija)
Löögikindlus (IK)	IK07
Kaitseklass	III
Mõõtmed	23 x 23,5 x 8,5 cm (3000) või 28 x 28,5 x 10 cm (5000)
Kaal	1,95 kg või 2,55 kg olenevalt mudelist
Toitekaabli pikkus	5 m
Peamised funktsioonid	3 võimsustaset (100%, 50%, 10%), reguleeritav nurk 130°, hübriidtoide vooluvõrk / aku, USB Powerbanki port
Hooldus ja puhastamine	Puhastage kuiva või kergelt niiske lapiga; ärge kasutage lahusteid
Ohutus	Ärge vaadake otse valgusesse, ärge avage seadet, kasutage ainult kaasasolevat laadijat
Varuosad ja remonditavus	LED ei ole vahetatav; valikulised tugipostid (ref. 1172640010, 1172640011, 1170310, 1170610)
Üldine teave	Kasutamine sise- ja välistingimustes; vastavusdeklaratsioon saadaval tootja juures

Korduma kippuvad küsimused - Dargo BRENNENSTUHL

Kuidas Dargo projektorit sisse lülitada?

Vajutage lülitile A, et projektor süttib. Vajutage mitu korda, et muuta valgusvõimsust 100% -lt 50% -ni ja seejärel 10% -ni. Kui lüliti jääb muutmata kauemaks kui 3 sekundit, lülitab järgmine vajutus projektori välja.

Mis on aku tööaeg?

Tööaeg sõltub mudelist ja võimsustasemest: kuni 10 tundi 10% võimsusel Dargo 3000 puhul ja kuni 15 tundi Dargo 5000 puhul 10% võimsusel.

Kas projektorit saab laadimise ajal kasutada?

Jah, hübriidprojektorit saab laadimise ajal kasutada. Kui see on ühendatud vooluvõrku, laeb aku isegi siis, kui tuli põleb. Laadimine on kiirem, kui projektor on välja lülitatud.

Kuidas akut laadida?

Laadige akut, ühendades kaasasoleva laadija külgmise korgi all olevasse pistikusse D. Laadimisindikaator C näitab laadimise olekut (4 LED = täielikult laetud). Pärast laadimist sulgege kate.

Kas projektori LED-e saab vahetada?

Ei, LED-id ei ole vahetatavad. Valgusallika kasutusiga on piiratud; kui see on saavutatud, vahetage kogu projektor.

Kui pikk on laadimisaeg?

Laadimisaeg on kõikidel mudelitel (Dargo 3000 ja 5000) umbes 3 tundi, kui projektor on välja lülitatud.

Kas projektor on veekindel?

Projektor on sertifitseeritud IP65 (tolmukindel ja kaitstud veejugade eest) ainult siis, kui aku on korralikult paigaldatud. Laadimise või USB-pordi kasutamise ajal ei ole veekindlus tagatud.

Kuidas reguleerida projektori nurka?

Vabastage külgmine kiirlukk E, pöörake projektori pea soovitud asendisse (reguleeritav nurk kuni 130°), seejärel pingutage lukk.

Kas projektoriga saab nutitelefoni laadida?

Jah, projektoril on USB-port B (Powerbank) väliste seadmete (nt nutitelefon või tahvelarvuti) laadimiseks. Laadimistsüklite arv sõltub aku mahutavusest.

Mida teha, kui aku on peaaegu tühi?

LED-projektor vilgub 5 korda ja laadimisindikaator C vilgub pidevalt. Teil on veel umbes 10 minutit, enne kui alalaadimiskaitse valguse välja lülitab.

KASUTUSJUHEND Dargo BRENNENSTUHL

Kasutusjuhend Mobiilne Hybrid LED kiirgur

DARGO

Tähelepanu: Lugege enne prožektori kasutamist kasutusjuhised tähelepanelikult läbi ja siis hoidke neid seejärel kindlas kohas!

LISATARVIKUD (VALIKULINE)

Prožektorit võib valikuliselt monteerida ka tellingutele, metallpindadele ja Brennenstuhl® statiividele.

Tellinguhoidik: Art nr 1172640010

Ehituse teleskoopstatiiv ST 300: Art nr 1170310

Ehituse teleskoopstatiiv BS 250: Art nr 1170610

TEHNILISED ANDMED

Tüüp DARGO 3000 MH DARGO 3002 MH DARGO 5000 MH DARGO 5002 MH
Võimsus 30 W 30 W 50 W 50 W
Valgustugevus max. 3.000 lm 3.000 lm 4.900 lm 4.900 lm
Värvitemperatuur 6.500 K 6.500 K 6.500 K 6.500 K
Aku	Li-lon 7,4V/4,4Ah	Li-lon 7,4V/4,4Ah	Li-lon 7,4V/6,6Ah	Li-lon 7,4 V/6,6 Ah
Valgustusaeg	2,5/5/10 h	2,5/5/10 h	2/4/15 h	2/4/15 h
Laadimisaeg (tuli kustutatud)	~ 3 h	~ 3 h	~ 3 h	~ 3 h
Kaabli pikkus 5 m 5 m	5 m	5 m
Kaabli tähistus	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0
Toiteploki pistik	DE	CH	DE	CH
Toiteploki sisend	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz
Toiteploki väljund	12 V/2,0 A	12 V/2,0 A	12 V/3,5 A	12 V/3,5 A
Kaitseliik IP	IP 65 (toiteplokk IP 44)	IP 65 (toiteplokk IP 20)	IP 65 (toiteplokk IP 44)	IP 65 (toiteplokk IP 20)
Kaitseliik IK	IK 07 IK 07	IK 07 IK 07
Kaitseklass	III	III	III	III
Mass	23 x 23,5 x 8,5 cm	23 x 23,5 x 8,5 cm	28 x 28,5 x 10 cm	28 x 28,5 x 10 cm
Kaal	1,95 kg 1,95 kg	2,55 kg 2,55 kg

OHUTUSNÕUDED

1. Kontrollige enne iga kasutamist, kas prožektoril või toiteplokil esineb kahjustusi.
   Ärge kunagi kasutage prožektorit või toiteplokki, millel märkate kahjustusi. Sellisel juhul võtke ühendust spetsialistiga või tootja teeninduse aadressil.
   Eiramise korral elektrilöögist lähtuv oht elule!

2. Ärge kunagi avage seadet. Prožektoril ei ole hooldust vajavaid komponente.

3. Leedid ei ole vahetatavad.

4. Ärge kasutage prožektorit plahvatusohtlikus keskkonnas, kus asuvad kergestisüttivad vedelikud, gaasid või tolm. Oht elule!

5. Hoidke lapsed valgustist eemal. Lapsed ei suuda õigesti hinnata elektrivoolust lähtuvat ohtu.

6. Kasutage seadme toimimiseks ainult kaasasolevat toiteplokki ja kaablit.

Muude toiteplokkide kasutamine võib akusid kahjustada või plahvatuse tekitada!

Kasutusjuhend DARGO

1. Hävinud kaitsekate tuleb prožektori edasiseks kasutamiseks asendada originaalse Brennenstuhl® kaitsekattega.

1. Enne puhastamist eemaldage toiteplokk vooluvõrgust ja lülitage prožektor välja.

2. Pimestamise vältimiseks ärge vaadake otse valguse sisse.

3. Pange tähele, et antud seade on kaitseklassiga IP65 (tolmu- ja niiskuskindel) ainult siis, kui aku on öigesti sisestatud.

Seade ei ole kaitseklassiga IP65 (tolmu- ja niiskuskindel)

- laadimise ajal

- USB-väljundpesa kasutamise ajal

Kuum pealispind

OTSTARBEKOHANE KASUTAMINE

LED-prožektor sobib üldvalgustuseks nii väljas kui siseruumides.

PROŽEKTORI PAIGALDAMINE JA SISSELÜLITAMINE

Seadke valgusti kuivale, tasasele pinnale.

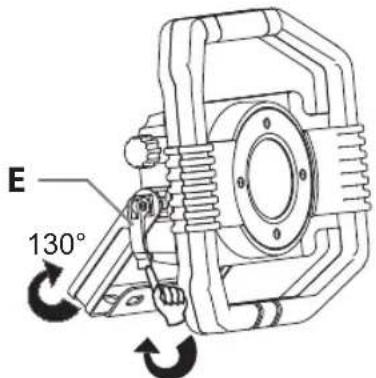

Seadistage prožektor kaldenurk. Selleks lõdvendage küljel asuvat kiirkinnitit E, tömmake valgustipea soovitud asendisse ja keerake kiirkinniti E uuesti kinni.

PROŽEKTORI SISSE-/VÄLJALÜLITAMINE - AKUTOIDE

Prožektori sisse lülitamiseks vajutage nupule A.

Korduval vajutamisel saab valgustugevuse seada 100% kuni 50% kuni 10% ja seejärel „väljas“ asendisselülitada.

Mida väiksemale näidule on valgustugevus seatud, seda pikem on valgustusaeg.

Kui lüliti asend on rohkem kui 3 sekundit muutmata, siis viib uuesti vajutamine alati „väljas“ asendisse.

Kui võrguadapter pistetakse sisse, sellal kui valgusti põleb, lülitub valgusti automaatselt võrgutoite režiimile 100% valgustusega.

A Sisse-/välja- ja funktsioonilüliti
D DC laadimispesa
B USB väljund (akupank)
E Kiirkinniti
C Aku, oleku ja laadimisnäidik

HÜBRIIDPROŽEKTORI KASUTAMINE VOOLUVÖRGUGA

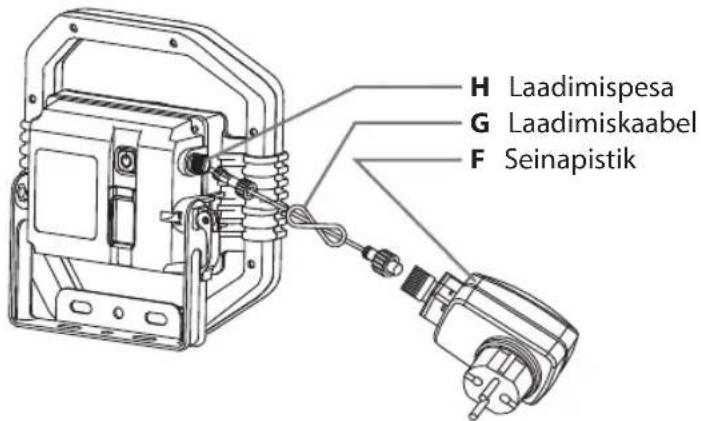

Seinaadapteri F ja laadimiskaabli G abil ühendatatakse hübriidprožektori laadimispesa H vooluvõrguga.

Vajutades sisselülitusnuppu, lülitub prožektor sisse.

Voolukatkestuse korral või kui võrguadapter välja tõmmatakse, lülitub valgusti automaatselt akutoite režiimile 100% valgustusega.

Kui hübriidprožektor on ühendatud vooluvõrguga, siis aku laeb. Laadimisnäidik vilgub. Samal ajal võib tuli põleda. Aku laeb kõige kiiremini, kui prožektor on „väljas“ asendis.

VÄLISTE SEADMETE LAADIMINE USB KAUDU

Väliseid seadmeid, näiteks nutitelefon või tahvelarvuti, saab ühendada USB väljundiga B ja laadida. Võimalike laadimistsüklite arv oleneb välise seadme liigist, samuti prožektori aku laetuse tasemest.

AKU OLEKUNÄIDIK

Näitab aku laetuse taset ja seda, kui palju energiat on veel saadaval. Aku olekunäidik C ilmub automaatselt, kui prožektor sisse lülitatakse. Aku laadimise ajal kuvab aku olekunäidik C laetuse taset. Kui köik 4 leedi põlevad, on aku täis laetud. Kui aku on peaaegu tühi, siis vilgub prožektor 5 korda ja aku olekunäidik C vilgub pidevalt. Seejärel põleb prožektor veel isegi kuni 10 minutit, enne kui aku täieliku tühjenemise kaitseseade tule välja lülitab. See jätab piisavalt aega töö löpetamiseks.

Kasutusjuhend DARGO

AKU LAADIMINE

1. Optimaalse jõudluse tagamiseks soovitame aku esimesel kasutamisel täiesti tühjaks kasutada ja siis uuesti täis laadida.
2. Laadimispesa D asub sulgekorgi prožektori küljel.
3. Aku oleku indikaatori järgi (vt kirjeldust eespool) saab määrata aku laetuse taset.
4. Kui te valgustit pikema aja jooksul ei kasuta, laadige akut umbes iga 3 kuu järel, et selle tööiga oleks pikem.
5. Pärast laadimist pange kindlasti laadmispesa kate peale tagasi.

HOOLDAMINE

Valgusti valgusallikas pole vahetatav; kui valgusallika tööiga on läbi, tuleb kogu valgusti välja vahetada.

PUHASTAMINE

Ärge kasutage lahusteid, söövitavaid puhastusvahendeid vms. Kasutage puhastamiseks ainult kuiva või kergelt niisutatud lappi.

JÄÄTMEKÄITLUS

Körvaldage elektriseadmed keskkonnanõudeid järgides! Elektriseadmete koht ei ole majapidamisprahi hulgass!

Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja elektroonikajäätmete kohta tuleb kasutatud elektriseadmed eraldi kokku koguda ja suunata keskkonnasõbralikule utiliseerimisele. Kasutuselt kõrvaldatud seadme utiliseerimise võimaluste kohta saate teavet oma valla- või linnavalitsusest.

Patareide ja akude mittenõuetekohane utiliseerimine kahjustab keskkonda!

Patareisid ja akusid ei tohi visata olmeprügi hulka. Need võivad sisaldada mürgiseid raskemetalle ja kuuluvad ohtlike jäätmete hulka. Seepärast viige kasutatud patareid ja akud kohalikkukogumispunkti.

VASTAVUSAVALDUS

Vastavusavaldus on saadaval tootja käest.
