Tuotetyyppi	Kannettava hybridi-LED-projektori
Merkki	Brennenstuhl
Malli	Dargo (3000/5000)
Kategoria	Taskulamppu / LED-projektori
Teho	30 W tai 50 W mallista riippuen
Maksimi valovirta	Jopa 4 900 lm
Värilämpötila	6 500 K (kylmä valkoinen valo)
Akku	Ladattava Li-Ion 7,4 V (4,4 Ah tai 6,6 Ah)
Toiminta-aika	Jopa 15 h tehotasosta riippuen
Latausaika	Noin 3 tuntia
Suojausluokka (IP)	IP65 (projektori), IP44/IP20 (laturi)
Iskunkestävyys (IK)	IK07
Suojausluokka	III
Mitat	23 x 23,5 x 8,5 cm (3000) tai 28 x 28,5 x 10 cm (5000)
Paino	1,95 kg tai 2,55 kg mallista riippuen
Virtajohdon pituus	5 m
Päätoiminnot	3 tehotasoa (100%, 50%, 10%), säädettävä kulma 130°, hybridikäyttö (verkko/akku), USB Powerbank -portti
Huolto ja puhdistus	Puhdista kuivalla tai hieman kostealla liinalla; älä käytä liuottimia
Turvallisuus	Älä katso suoraan valoon, älä avaa laitetta, käytä vain mukana toimitettua laturia
Varaosat ja korjattavuus	LED ei ole vaihdettavissa; valinnaiset jalustat (ref. 1172640010, 1172640011, 1170310, 1170610)
Yleistä tietoa	Sisä- ja ulkokäyttö; vaatimustenmukaisuusvakuutus saatavilla valmistajalta

Usein kysytyt kysymykset - Dargo BRENNENSTUHL

Kuinka Dargo-projektori sytytetään?

Paina kytkintä A sytyttääksesi projektorin. Paina useita kertoja vaihdellaksesi valotehoa 100 %:sta 50 %:iin ja sitten 10 %:iin. Jos kytkintä ei muuteta yli 3 sekuntiin, seuraava painallus sammuttaa projektorin.

Mikä on akun toiminta-aika?

Toiminta-aika riippuu mallista ja tehotasosta: jopa 10 tuntia 10 %:n teholla Dargo 3000:lle ja jopa 15 tuntia Dargo 5000:lle 10 %:n teholla.

Voiko projektoria käyttää latauksen aikana?

Kyllä, hybridiprojektoria voidaan käyttää latauksen aikana. Kun se on kytketty verkkovirtaan, akku latautuu, vaikka valo olisi päällä. Lataus on nopeampi, kun projektori on sammutettu.

Kuinka akku ladataan?

Lataa akku kytkemällä mukana toimitettu laturi sivusuojuksen alla olevaan pistokkeeseen D. Latauksen merkkivalo C näyttää lataustilan (4 LED = täysin ladattu). Latauksen jälkeen sulje suojus.

Voiko projektorin LEDit vaihtaa?

Ei, LEDit eivät ole vaihdettavissa. Valonlähteen käyttöikä on rajoitettu; kun se saavutetaan, vaihda koko projektori.

Mikä on latauksen kesto?

Latausaika on noin 3 tuntia kaikille malleille (Dargo 3000 ja 5000), projektorin ollessa sammutettuna.

Onko projektori vesitiivis?

Projektori on sertifioitu IP65 (pölytiivis ja suojattu vesisuihkuilta) vain, kun akku on asetettu oikein paikalleen. Latauksen tai USB-portin käytön aikana tiiviyttä ei taata.

Kuinka projektorin kulma säädetään?

Löysää sivuttaista pikakiinnitystä E, käännä projektorin pää haluttuun asentoon (säädettävä kulma jopa 130°), ja kiristä sitten kiinnitys.

Voiko projektorilla ladata älypuhelinta?

Kyllä, projektorissa on USB-portti B (Powerbank) ulkoisten laitteiden, kuten älypuhelimen tai tabletin, lataamiseen. Latauskertojen määrä riippuu akun kapasiteetista.

Mitä tehdä, kun akku on melkein tyhjä?

LED-projektori vilkkuu 5 kertaa ja latauksen merkkivalo C vilkkuu jatkuvasti. Sinulla on vielä noin 10 minuuttia ennen kuin alijännitesuojaus sammuttaa valon.

KÄYTTÖOHJE Dargo BRENNENSTUHL

Käyttöohje Kannettava LED-hybridikohdevalo DARGO

Huomio: Lue ennen kohdevalon käyttöä tämä käyttöohje huolellisesti lävitse ja säilytä se turvallisessa paikassa myöhempää tarvetta varten!

TARVIKKEET (VALINNAISIA)

Kohdevalo voidaan valinnaisesti asentaa telineille, metallipinnoille ja Brennenstuhl®-jalustoille.

Telinepidike: tuotenro 1172640010

Magneettipidike: tuotenro 1172640011

Teleskooppijalusta ST 300: tuotenro 1170310

Teleskooppijalusta BS 250: tuotenro 1170610

TEKNISET TIEDOT

Tyyppi DARGO 3000 MH DARGO 3002 MH DARGO 5000 MH DARGO 5002 MH
Teho 30 W 30 W 50 W 50 W
Valaisuteho enint. 3.000 lm 3	000 lm 4.900 lm 4.900 lm
Värilämpötila	6.500 K	6.500 K	6.500 K	6.500 K
Akku	Litiumioni 7,4 V/4,4 Ah	Litiumioni 7,4 V/4,4 Ah	Litiumioni 7,4 V/6,6 Ah	Litiumioni 7,4 V/6,6 Ah
Valaisuaika	2,5/5/10 h	2,5/5/10 h	2/4/15 h	2/4/15 h
Latauksen kesto(valo sammutettuna)	n. 3 h	n. 3 h	n. 3 h	n. 3 h
Johdon pituus	5 m	5 m	5 m	5 m
Johdon tunnus	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0	H05RN-F 2x1,0
Verkkolaitteen pistoke	DE	CH	DE	CH
Verkkolaiteen tulo	100–240 V~ 50/60 Hz	100–240 V~ 50/60 Hz	100–240 V~ 50/60 Hz	100–240 V~ 50/60 Hz
Verkkolaitteen lähtö	12 V/2,0 A	12 V/2,0 A	12 V/3,5 A	12 V/3,5 A
Kotelointiluokka (IP)	IP 65 (verkkolaite IP 44)	IP 65 (verkkolaite IP 20)	IP 65 (verkkolaite IP 44)	IP 65 (verkkolaite IP 20)
Kotelointiluokka (IK)	IK 07	IK 07	IK 07	IK 07
Suojausluokka	III	III	III	III
Massa	23 x 23,5 x 8,5 cm	23 x 23,5 x 8,5 cm	28 x 28,5 x 10 cm	28 x 28,5 x 10 cm
Paino	1,95 kg	1,95 kg	2,55 kg	2,55 kg

TURVALLISUUSOHJEET

1. Tarkista ennen kohdevalon jokaista käyttökertaa, ettei verkkolaitteessa ole minkäänlaisia vaurioita. Älä koskaan käytä kohdevaloa tai verkkolaitetta, jos havaitset vaurioita. Ota tässä tapauksessa yhteyttä sähköalan ammattilaiseen tai ilmoitettuun valmistajan asiakaspalveluun. Ohjeen huomiotta jättäminen johtaa sähköiskun aiheuttamaan hengenvaaran!

2. Älä koskaan avaa laitetta. Kohdevalossa ei ole mitään huoltoa vaativia komponentteja.

3. LEDejä ei voi vaihtaa.

4. Älä käytä kohdevaloa räjähdysalttiissa ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Hengenvaara!

5. Pidä lapset poissa kohdevalon luota. Lapset eivät osaa arvioida sähkövirran aikaan samaa vaaraa.

Käyttöohje DARGO

1. Käytä laitteen kanssa vain mukana toimitettua verkkolaitetta ja johtoa.

Muiden verkkolaitteiden tai autolatausjohtojen käyttö voi johtaa akkujen vahingoittumiseen tai räjähtämiseen!

1. Vaurioitunut suojus on vaihdettava uuteen, alkuperäiseen Brennenstuhl®-suojukseen ennen kohdevalon käytön jatkamista.

1. Irrota verkkolaite ennen puhdistamista verkkojännitteestä ja kytke kohdevalon virta pois päältä.

2. Vältä suoraan valoon katsomista häikäistymisen välttämiseksi.

3. Huomaa, että tuote vastaa kotelointiluokkaa IP65 (pölytiivis ja vesisuihkulta suojattu) vain, kun akkupaketti on oikein paikoillaan.

Tuote ei ole IP65-suojattu (pölytiivis ja vesisuihkulta suojattu)

- latauksen aikana

- USB-lähdön käytön aikana

Kuumia pintoja

KÄYTTÖTARKOITUS

Tämä LED-kohdevalo on tarkoitettu yleiseen sisä- ja ulkovalaisukäyttöön.

KOHDEVALON PYSTYTTÄMINEN JA PÄÄLLE KYTKEMINEN

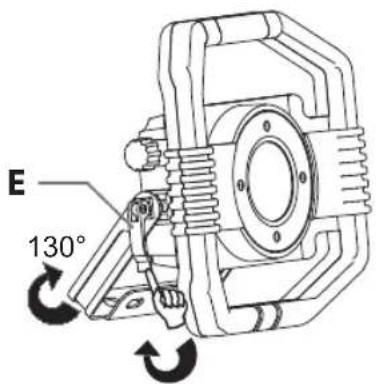

Aseta kohdevalo kuivalle, tasaiselle pinnalle. Kohdevalon kulmaa voidaan säätää. Löysää tätä varten sivussa olevaa pikakiristintä E, käännä kohdevalon valaisinpää haluamaasi asentoon ja kiristä jälleen pikakiristin E.

KOHDEVALON KYTKEMINEN PÄÄLLE JA POIS - AKKUKÄYTTÖ

Kytkeäksesi kohdevalon päälle paina takana olevaa painiketta A.

Painikkeen painaminen useaan kertaa vähentää valon voimakkuutta 100 %:sta ensin 50 %:iin ja sitten 10 %:iin ja lopulta sammuttaa valon.

Mitä pienempi valoteho on asetettu, sitä pidempään valo palaa.

Jos painikkeeseen ei ole koskettu 3 sekuntiin, sen uudelleen painaminen johtaa aina valon sammumiseen.

Jos pistokeosa liitetään virtalähteeseen kohdevalon ollessa päällä, kohdevalo siirtyy automaattisesti verkkovirtakäyttöön ja 100 %:n valaisuun.

A Virtapainike ja toimintapainike
D DC-latauspistoke
B USB-lähtö (varavirtalähde)
E Pikakiristin
C Akkutehon, tilan ja latauksen näyttö

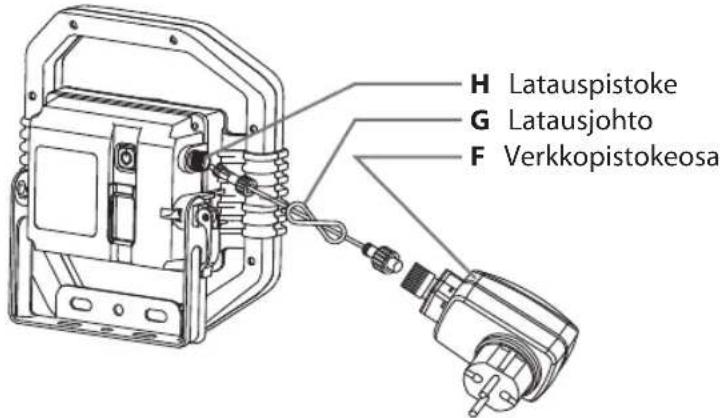

HYBRIDIKOHDEVALON KÄYTTÖ VERKKOVIRRALLA

Hybridikohdevalo ja latauspistoke H liitetään verkkovirtaan pistokeverkkolaitteen F ja latausjohdon G avulla.

Virtakytkintä painettaessa kohdevalo syttyy päälle.

Sähkökatkon yhteydessä tai jos verkkopistoke irrotetaan, kohdevalo kytkeytyy automaattisesti akkukäyttöön ja 100 %:n valaisuun.

Jos hybridikohdevalo on liitetty verkkovirtaan, akku latautuu. Latausnäyttö vilkkuu. Samalla kohdevalo tuottaa valoa. Jos akku halutaan ladata mahdollisimman nopeasti, kohdevalo on sammutettava.

ULKOISTEN LAITTEIDEN LATAAMINEN USB:N KAUTTA

Kohdevalossa on USB-varavirtatoiminto. Kohdevaloon voidaan liittää USB-lähdön B kautta ladattavaksi ulkoinen laite, kuten älypuhelin tai tabletti. Mahdollisten latausjaksojen määrä riippuu ulkoisen laitteen tyypistä sekä kohdevalon akun lataustilasta.

AKKUTILAN NÄYTTÖ

Esittää akun senhetkisen lataustilan eli kuinka paljon energiaa on vielä käytettävissä. Akkutilan näyttö C tulee automaattisesti esiin kohdevalon päälle kytkemisen yhteydessä. Akun latauksen aikana akkutilan näyttö C esittää lataustilan. Akku on täyteen ladattu, kun kaikki neljä LED-valoa palavat. Jos akku on lähes tyhjä, kohdevalo vilkkuu 5 kertaa ja akkutilan näyttö C vilkkuu jatkuvasti.

Käyttöohje DARGO

Tämän jälkeen kohdevalo palaa vielä n. 10 minuuttia ennen kuin syväpurkaussuoja sammuttaa sen. Näin on vielä riittävästi aikaa töiden lopettamiseen.

AKUN LATAUS

1. Optimaalisen toiminnan takaamiseksi suosittelemme, että akku tyhjennetään täysin ensimmäisellä käyttökerralla ja ladataan sitten täyteen.
2. Latauspistoke D sijaitsee kohdevalon sivussa olevan suojuksen alapuolella.
3. Akun varaustilan voi lukea akun tilan näytöstä (katso kuvaus yllä).
4. Jos akku on pitkäkestoisesti poissa käytöstä, lataa se noin kolmen kuukauden välein akun käyttöiänpidentämiseksi.
5. Sulje ehdottomasti latausliittimen suojus latauksen jälkeen.

HUOLTO

Tämän valon valonlähdettä ei voida vaihtaa; kun valonlähde on käyttöikänsä lopussa, koko valaisin on vaihdettava.

PUHDISTUS

Älä puhdista laitetta liuotinaineilla, syövyttävillä puhdistusaineilla tai vastaavilla. Käytä puhdistamiseen vain kuivaa tai hieman kostutettua liinaa.

HÄVITTÄMINEN

Hävitä sähkölaitteet ympäristöystävällisesti! Sähkölaitteita ei saa hävittää kotitalousjätteen mukana!

Vanhoja sähkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktiivin 2012/19/EU mukaan käytetyt sähkölaitteet on kerättävä erikseen ja toimitettava kierrätyspisteeseen ympäristöä kunnioittaen. Tietoja vanhan laitteen hävittämismahdollisuuksista saat kunnan- tai kaupunginviranomaisilta.

Paristojen ja akkujen epäasianmukainen hävittäminen on haitallista ympäristölle! Paristot ja akut eivät kuulu kotitalousjätteisiin. Ne saattavat sisältää myrkyllisiä raskasmetalkuuluvat ongelmajätteisiin. Vie käytetyt paristot ja akut kunnalliseen keräyspisteeseen.

VAATIMUSTENMUKAISUUSVAKUUTUS

Valmistaja on antanut vaatimustenmukaisuusvakuutuksen.
