Dargo - Lukturis BRENNENSTUHL - Bezmaksas lietošanas instrukcija

Produkta veids	Pārnēsājams hibrīds LED projektors
Zīmols	Brennenstuhl
Modelis	Dargo (3000/5000)
Kategorija	Kabatas lukturis / LED projektors
Jauda	30 W vai 50 W atkarībā no modeļa
Maksimālā gaismas plūsma	Līdz 4 900 lm
Krāsu temperatūra	6 500 K (aukstā baltā gaisma)
Akumulators	Uzlādējams Li-Ion 7,4 V (4,4 Ah vai 6,6 Ah)
Darbības laiks	Līdz 15 h atkarībā no jaudas līmeņa
Uzlādes laiks	Aptuveni 3 stundas
Aizsardzības klase (IP)	IP65 (projektors), IP44/IP20 (lādētājs)
Izturība pret triecieniem (IK)	IK07
Aizsardzības klase	III
Izmēri	23 x 23,5 x 8,5 cm (3000) ou 28 x 28,5 x 10 cm (5000)
Svars	1,95 kg vai 2,55 kg atkarībā no modeļa
Strāvas kabeļa garums	5 m
Galvenās funkcijas	3 jaudas līmeņi (100%, 50%, 10%), regulējams leņķis 130°, hibrīda darbība (tīkls / akumulators), USB Powerbank ports
Apkope un tīrīšana	Tīrīt ar sausu vai viegli mitru drānu; neizmantot šķīdinātājus
Drošība	Neskatīties tieši gaismā, neatvērt ierīci, izmantot tikai komplektācijā iekļauto lādētāju
Rezerves daļas un remontējamība	LED nav nomaināms; papildu statīvi (ref. 1172640010, 1172640011, 1170310, 1170610)
Vispārīga informācija	Lietošana iekštelpās un ārā; atbilstības deklarācija pieejama pie ražotāja

Bieži uzdotie jautājumi - Dargo BRENNENSTUHL

Kā ieslēgt Dargo projektoru?

Nospiediet slēdzi A, lai ieslēgtu projektoru. Spiediet vairākas reizes, lai mainītu gaismas jaudu no 100% uz 50% un pēc tam uz 10%. Ja slēdzis paliek nemainīgs ilgāk par 3 sekundēm, nākamais spiediens izslēgs projektoru.

Kāds ir akumulatora darbības laiks?

Darbības laiks ir atkarīgs no modeļa un jaudas līmeņa: līdz 10 stundām pie 10% jaudas Dargo 3000, un līdz 15 stundām Dargo 5000 pie 10% jaudas.

Vai projektoru var izmantot uzlādes laikā?

Jā, hibrīdo projektoru var izmantot uzlādes laikā. Kad tas ir pievienots tīklam, akumulators uzlādējas pat tad, ja gaisma ir ieslēgta. Uzlāde ir ātrāka, kad projektors ir izslēgts.

Kā uzlādēt akumulatoru?

Uzlādējiet akumulatoru, pievienojot komplektācijā iekļauto lādētāju pie savienotāja D, kas atrodas zem sānu vāciņa. Uzlādes indikators C norāda uzlādes stāvokli (4 LED = pilnībā uzlādēts). Pēc uzlādes aizveriet aizsargvāciņu.

Vai var nomainīt projektora LED?

Nē, LED nav nomaināmi. Gaismas avotam ir ierobežots kalpošanas laiks; kad tas ir sasniegts, nomainiet visu projektoru.

Kāds ir uzlādes laiks?

Uzlādes laiks ir aptuveni 3 stundas visiem modeļiem (Dargo 3000 un 5000), kad projektors ir izslēgts.

Vai projektors ir ūdensnecaurlaidīgs?

Projektors ir sertificēts kā IP65 (putekļu necaurlaidīgs un aizsargāts pret ūdens strūklām) tikai tad, kad akumulators ir pareizi ievietots. Uzlādes laikā vai izmantojot USB portu, ūdensnecaurlaidība netiek garantēta.

Kā noregulēt projektora leņķi?

Atskrūvējiet sānu ātro fiksatoru E, pagrieziet projektora galvu vēlamajā pozīcijā (regulējams leņķis līdz 130°), pēc tam pievelciet fiksatoru.

Vai ar projektoru var uzlādēt viedtālruni?

Jā, projektoram ir USB ports B (Powerbank) ārējo ierīču, piemēram, viedtālruņa vai planšetdatora, uzlādēšanai. Uzlādes ciklu skaits ir atkarīgs no akumulatora ietilpības.

Ko darīt, ja akumulators ir gandrīz tukšs?

LED projektors mirgo 5 reizes un uzlādes indikators C mirgo nepārtraukti. Jums ir vēl aptuveni 10 minūtes, līdz zemsprieguma aizsardzība izslēgs gaismu.

LIETOŠANAS INSTRUKCIJA Dargo BRENNENSTUHL

Uzmanību: pirms prožektora lietošanas rūpīgi izlasiet šo lietošanas instrukciju un pienācīgi glabājiet to turpmākai izmantošanai!

PIEDERUMI (PÊC IZVÊLES)

Prožektorus pēc izvēles var uzmontēt ari uz karkasiem, metāliskām virsmām, kā ari uz Brennenstuhl® statīviem.

Karkasa turētājs:

Art. Nr. 1172640010

Magnēta turētājs:

Art. Nr. 1172640011

Būvniecības teleskopiskais statīvs ST 300:

Art. Nr. 1170310

Būvniecības teleskopiskais statīvs BS 250:

Art. Nr. 1170610

TEHNISKIE DATI

Tips DARGO 3000 MH DARGO 3002 MH DARGO 5000 MH DARGO 5002 MH
Jauda 30 W 30 W 50 W 50 W
Apgaismošanas jauda maks.	3.000 lm	3.000 lm	4.900 lm	4.900 lm
Krāsas temperatūra	6.500 K	6.500 K	6.500 K	6.500 K
Akumulators	Li-lon 7,4 V/4,4 Ah	Li-lon 7,4 V/4,4 Ah	Li-lon 7,4 V 6,6 mAh	Li-lon 7,4 V 6,6 mAh
Spīdēšanas ilgums	2,5/5/10 h	2,5/5/10 h	2/4/15 h	2/4/15 h
Uzlādēšanas laiks (ar izslēgtu gaismu)	~ 3 h	~ 3 h	~ 3 h	~ 3 h
Kabeļa garums	5 m	5 m	5 m	5 m
Kabeļa apzīmējums	H05RN-F 2 x 1,0	H05RN-F 2 x 1,0	H05RN-F 2 x 1,0	H05RN-F 2 x 1,0
Barošanas bloka kontaktdakša	DE	CH	LV	CH
Barošanas bloka ieeja	100–240 V~50/60 Hz	100–240 V~50/60 Hz	100–240 V~50/60 Hz	100–240 V~50/60 Hz
Barošanas bloka izeja	12 V/2,0 A	12 V/2,0 A	12 V/3,5 A	12 V/3,5 A
Aizsardzības veids IP	IP 65 (barošanasbloks IP 44)	IP 65 (barošanasbloks IP 44)	IP 65 (barošanasbloks IP 44)	IP 65 (barošanasbloks IP 44)
Aizsardzības veids IK	IK 07	IK 07	IK 07	IK 07
Aizsardzības klase	III	III	III	III
Izmēri	23 x 23,5 x 8,5 cm	23 x 23,5 x 8,5 cm	28 x 28,5 x 10 cm	28 x 28,5 x 10 cm
Svars	1,95 kg	1,95 kg	2,55 kg	2,55 kg

DROŠĪBAS NORĀDĪJUMI

1. Pirms katras lietošanas reizes pārbaudiet prožektoru vai barošanas bloku, vai tas nav bojāts. Nekad nelietojiet prožektoru vai barošanas bloku, ja konstatēti bojājumi. Tādā gadījumā vērsieties pie kvalificēta elektriņa vai norādītajā ražotāja servisa adresē. Neievērojot noteikumus, elektriskās strāvas trieciens apdraud dzīvību!

2. Nekad neatveriet ierīci. Prožektors nesatur komponentus, kam nepieciešama apkope.

3. LED diodes nav iespējams nomainīt.

4. Nelietojiet prožektoru sprādzienbīstamā vidē, kurā atrodas degoši šķidrumi, gāzes vai putekļi. Apdraud dzīvību!

5. Bērniem jāuzturas drošā attālumā no prožektora. Bērni nespēj novērtēt elektriskās strāvas radītos riskus.

Lietošanas instrukcija DARGO

1. lerīces lietošanai izmantojiet tikai komplektā piegādāto barošanas bloku un vadu.

Citu barošanas bloku izmantošana var izraisīt akumulatora bojājumu vai eksploziju!

1. Saplīsis aizsargs pirms prožektora turpmākās izmantošanas ir jānomaina pret jaunu oriģinālo Brennenstuhl® aizsargu.

1. Pirms tīrīšanas atvienojiet barošanas bloku no strāvas un izslēdziet prožektoru.

2. Lai izvairitos no apžilbšanas, neskatieties tieši gaismā.

3. Lūdzu, ievērojiet, ka produkts ir IP65 (aizsargāts pret putekļiem un ūdens strūklu) tikai tad, ja akumulatora komplekts tiek pareizi lietots.

Produkts nav IP65 (aizsargāts pret putekliem un ūdens strūklu)

- uzlādes laikā

- USB izejas izmantošanas laikā

Karsta virsma

PAREDZETÄ LIETOŠANA

Šis LED prožektors ir piemērots vispārējai apgaismošanai iekštelpās un ārpus telpām.

PROŽEKTORA UZSTĀDĪŠANA UN IESLĒGŠANA

Novietojiet prožektoru uz sausas, līdzenas virsmas.

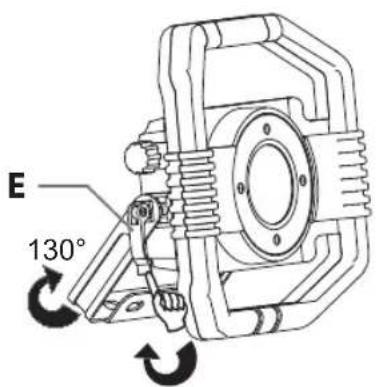

Prožektoru var noregulēt dažādos slīpuma lenķos.

Lai to izdarītu atskrūvējiet sānos esošo ātrdarbības spriegotāju E, pagrieziet prožektora galvu nepieciešamajā pozīcijā un no jauna pievelciet ātrdarbības spriegotāju E.

PROŽEKTORA IESLĚGŠANA UN IZSLĚGŠANA AKUMULATORA REŽĪMĀ

Lai ieslēgtu prožektoru, aizmugurē nospiediet pogu A.

Uzspiežot vairākas reizes, apgaismojuma intensitāte tiek pārslēgta no 100 % uz 50 %, tad uz 10 %, un pēc tam apgaismojums tiek izslēgts.

Jo mazāka apgaismošanas jauda iestatīta, jo lielāks būs spīdēšanas ilgums.

Ja slēdža pozīcija paliks nemainīga ilgāk par 3 sekundēm, uzspiežot vēlreiz, prožektors tiks izslēgts. Ja kontaktdakša tiek iesprausta, kad prožektors ir ieslēgts, prožektors automatiski pārslēdzas uz tikla režīmu ar 100% gaismu.

A leslēgšanas un izslēgšanas slēdzis, kā arī funkciju slēdzis
D DC lādēšanas ligzda
B USB izeja (lādētājakumulators)
E Ātrdarbības spriegotājs
C Akumulatora, statusa un uzlādes līmeņa indikācija

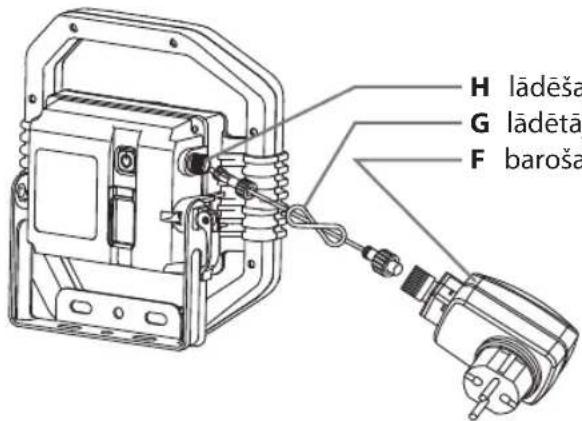

Izmantojot barošanas bloka kontaktdakšu F un lādētāja vadu G, hibrīdprožektors caur lādēšanas ligzdu H tiek pievienots tīklam.

H lādēšanas ligzda
G lādētāja vads
F barošanas bloka kontaktdakša

Nospiežot ieslēgšanas slēdzi, prožektors rāda gaismu.

Strāvas zuduma gadījumā vai ja kontaktdakša tiek izvilkta, prožektors automātiski ieslēdzas akumulatorarežimā ar 100% gaismu.

Kad hibridprožektors ir pievienots elektriskās strāvas tīklam, notiek akumulatora uzlāde. Mirgo uzlādes indikators. Vienlaicīgi prožektors var rādīt gaismu. Visātrāk akumulators uzlādējas tad, kad prožektors ir izslēgts.

UZLĀDĒŠANA NO ĀRĒJĀM IERĪCĒM AR USB VADU

Prožektors piedāvā USB lādētājakumulatora funkciju. Ārēju ierīci, piemēram, viedtālruni vai planšet-datoru var savienot ar USB izeju B un uzlādēt prožektoru. lespējamo uzlādes ciklu skaits ir atkarīgs no ārējās ierīces veida, kā arī no prožektora akumulatora stāvokļa.

AKUMULATORA UZLÃDES LÎMEÑA INDIKÃCIJA

Rāda akumulatora uzlādes pašreizējo līmeni, resp., cik daudz energijas vēl ir atlicis. Akumulatora uzlādes līmeņa indikācija C parādās automātiski, ieslēdzot prožektoru. Akumulatora uzlādēšanas laikā akumulatora uzlādes līmeņa indikācija C rāda uzlādes līmeni. Kad spīd visas 4 LED, akumulators ir pilns. Ja akumulators ir gandrīz tukšs, prožektors mirgo 5 reizes, bet akumulatora uzlādes līmeņa

Lietošanas instrukcija DARGO

indikators C mirgo nepārtraukti. Pēc tam prožektors spīd vēl apm. 10 minūtes, bet pirms pilnīgas izlādes gaisma izslēdzas. Tādējādi pietiek laika, lai pabeigtu darbu.

AKUMULATORA UZLĀDĒŠANA

1. Lai nodrošinātu optimālu akumulatora darbību, pirmreizējās lietošanas laikā ieteicams ľaut akumulatoram pilnīgi izlādēties un pēc tam to uzlādēt pilnu.
2. Lādēšanas ligzda D atrodas zem nosegvāciņa prožektora pusē.
3. Akumulatora uzlādes līmeņa indikācija (skatīt aprakstu iepriekš) ħauj nolasīt akumulatora uzlādes līmeni.
4. Ja lampa ilgstoši netiek lietota, akumulators jāuzlādē ik pēc 3 mēnešiem, lai tam nodrošinātu ilgu darbmūžu.
5. Pēc uzlādēšanas noteikti uzlieciet lādēšanas ligzdas nosegvāciņu.

APKOPE

Šīs lampas gaismas avotu nevar nomainīt. Kad gaismas avots savu laiku ir nokalpojis, ir jānomaina visa lampa.

TİRİŞANA

Nelietojiet škīdinātājus, kodīgus tīrīšanas līdzekļus un tml. lerīces tīrīšanai izmantojiet tikai sausu vai nedaudz samitrinātu lupatiņu.

UTILIZĀCIJA

Elektroiekārtas jäutilizē, saudzējot dabu! Neizmetiet elektroierīces sadzīves atkritumos!

Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem nolietotās elektroniskās un elektroierīces ir jāsavāc atsevišķi un jānogādā atkritumu pārstrādei videi nekaitīgai veidā. Par nolietotās ierīces utilizācijas iespējām jautājiet sava pagasta vai pilsētas pašvaldībā.

Neatbilstoša bateriju un akumulatoru utilizācija rada kaitējumu apkārtējai videi!

Neizmetiet baterijas un akumulatorus sadzīves atkritumos. Tie var saturēt smagos metālus un tāpēc ir jānodod pārstrādei kā bīstamie atkritumi. Tādēļ nolietotās baterijas un akumulatorus nododiet komunālās saimniecības atkritumu pieņemšanas punktā.

ATBILSTĪBAS DEKLARĀCIJA

Atbilstības deklarācija glabājas pie ražotāja.
