Marque	BENNING
Modèle	VT 1
Type de produit	Détecteur de phase et de ruptures de câble sans contact
Plage de tension nominale	200 V à 1 000 V AC
Plage de fréquence	45 Hz à 65 Hz
Catégorie de surtension	CAT III 1 000 V / CAT IV 600 V
Degré de contamination	2
Type de protection	IP 40
Température de service	-0 °C à +40 °C, humidité ≤ 80 %
Température de stockage	-20 °C à +60 °C, humidité ≤ 80 % (sans piles)
Dimensions (L x l x h)	152 x 22 x 18 mm environ
Poids	40 g environ (sans piles)
Alimentation	2 piles micro LR03/AAA (1,5 V)
Affichage	LED rouge (pointe d'essai) et signal acoustique
Fonctions principales	Détection de phase, détection de rupture de câble
Sécurité	Double isolation (classe II), conformité DIN EN 61010-1, DIN EN 61326
Entretien et nettoyage	Nettoyage extérieur avec chiffon sec ; retirer les piles en cas de stockage prolongé
Pièces détachées et réparabilité	Piles (2x LR03/AAA) ; assistance via hotline et fabricant

FOIRE AUX QUESTIONS - VT 1 BENNING

Comment tester le bon fonctionnement du BENNING VT 1 ?

Avant et après chaque utilisation, testez le détecteur sur une source de tension connue, par exemple une prise de courant 230 V. La LED rouge doit s'allumer et un signal acoustique retentir. Si ce n'est pas le cas, remplacez les piles ou n'utilisez plus l'appareil.

Que faire si la LED ou le signal acoustique devient faible ?

Un affaiblissement de la LED ou du signal acoustique indique que les piles sont usées. Remplacez les deux piles par des piles neuves de type LR03/AAA (micro) en respectant la polarité.

Le BENNING VT 1 peut-il détecter des tensions continues (DC) ?

Non, le VT 1 détecte uniquement les champs électriques alternatifs (AC) à partir de 200 V. Les tensions continues (DC) ne sont pas détectées.

Comment utiliser le VT 1 pour trouver une rupture de câble ?

Passez la pointe d'essai le long de la ligne isolée, depuis le point d'alimentation (phase) vers l'autre extrémité. Dès que le signal sonore et la LED s'arrêtent, vous avez localisé l'interruption. Pour les enrouleurs, branchez la fiche en tournant de 180° pour connecter les deux fils à la phase.

Quelles piles utiliser et comment les remplacer ?

Utilisez 2 piles micro LR03/AAA (1,5 V). Dévissez le couvercle du compartiment à piles, retirez les piles usées et insérez les neuves en respectant la polarité (pôle positif en tête). Refermez le couvercle.

Quelle est la portée de détection du VT 1 ?

La portée dépend de l'isolation et du blindage. En général, le détecteur réagit à une distance de quelques centimètres d'un conducteur sous tension (200 V à 1 000 V AC). L'isolation épaisse ou le blindage réduisent la portée.

Le VT 1 peut-il remplacer un contrôleur de tension bipolaire ?

Non, le VT 1 est un détecteur unipolaire et ne doit pas être utilisé pour vérifier l'absence de tension. Pour cela, utilisez un contrôleur bipolaire conforme à la norme DIN EN 61243-3, comme un DUSPOL®.

Comment nettoyer le BENNING VT 1 ?

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec. En cas de contamination près du compartiment à piles, nettoyez également avec un chiffon sec. Ne pas utiliser de liquides ou de produits abrasifs.

Quelles sont les conditions de stockage recommandées ?

Stockez l'appareil à une température comprise entre -20 °C et +60 °C, avec une humidité relative ≤ 80 %. Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

Où trouver de l'aide en cas de problème avec le VT 1 ?

Consultez la hotline BENNING au +49 (0) 2871/93 - 555 ou envoyez un e-mail à [e-mail]. Vous pouvez aussi visiter le site www.benning.de pour plus d'informations.

MODE D'EMPLOI VT 1 BENNING

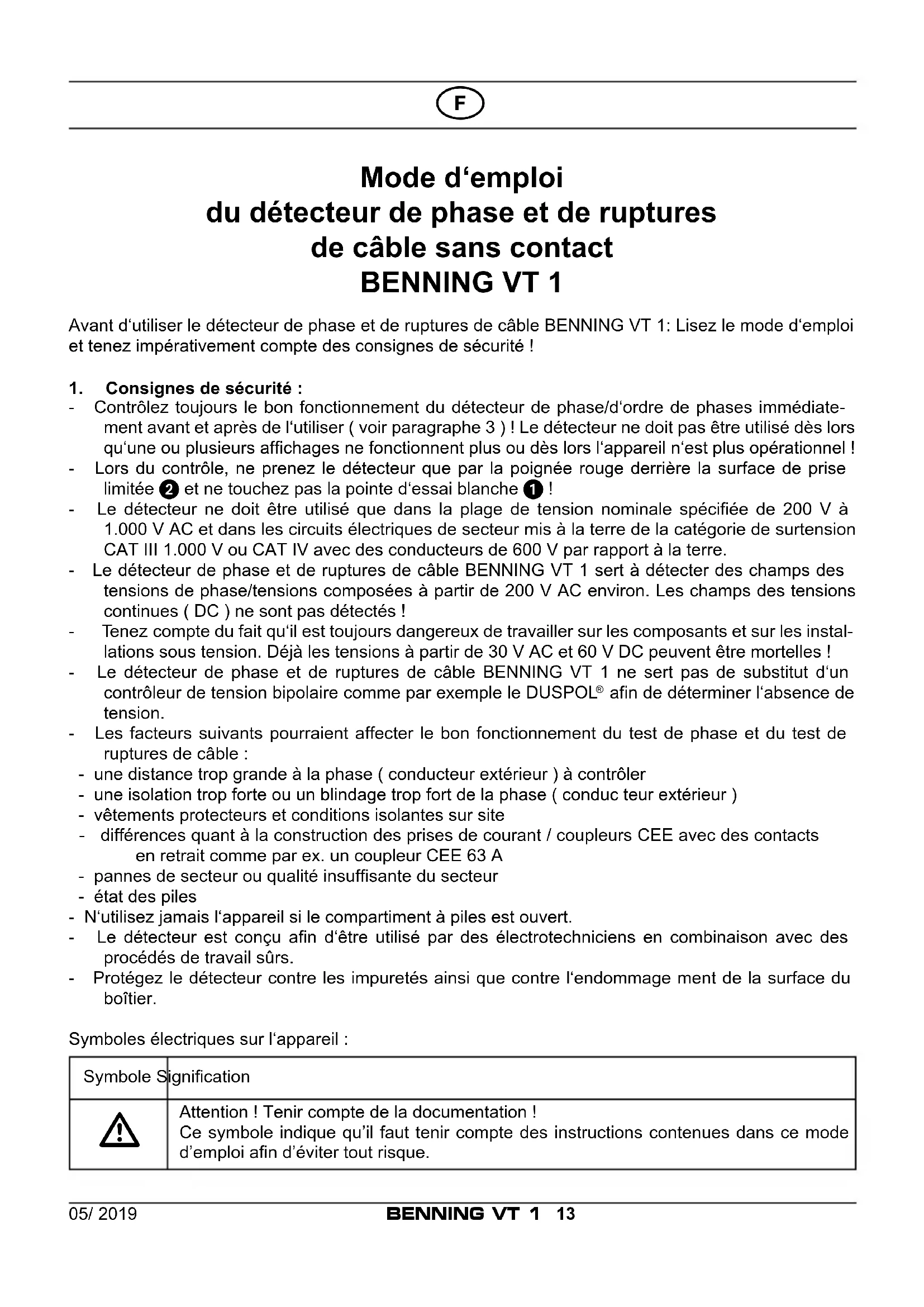

Mode d'emploi du détecteur de phase et de ruptures de câble sans contact benning VT 1

Avant d'utiliser le détecteur de phase et de ruptures de câble BENNING VT 1 : Lisez le mode d'emploi et tenez impérativement compte des consignes de sécurité !

1. Consignes de sécurité :

• Contrôlez toujours le bon fonctionnement du détecteur de phase/d'ordre de phases immédiatement avant et après l'utiliser (voir paragraphe 3) ! Le détecteur ne doit pas être utilisé dès lors qu'une ou plusieurs affichages ne fonctionnent plus ou dès lors que l'appareil n'est plus opérationnel !
• Lors du contrôle, ne prenez le détecteur que par la poignée rouge derrière la surface de prise limitée ② et ne touchez pas la pointe d'essai blanche ① !
• Le détecteur ne doit être utilisé que dans la plage de tension nominale spécifiée de 200 V à 1.000 V AC et dans les circuits électriques de secteur mis à la terre de la catégorie de surtension CAT III 1.000 V ou CAT IV avec des conducteurs de 600 V par rapport à la terre.
• Le détecteur de phase et de ruptures de câble BENNING VT 1 sert à détecter des champs de tensions de phase/tensions composées à partir de 200 V AC environ. Les champs de tensions continues (DC) ne sont pas détectés !
• Tenez compte du fait qu'il est toujours dangereux de travailler sur les composants et sur les installations sous tension. Déjà les tensions à partir de 30 V AC et 60 V DC peuvent être mortelles !
• Le détecteur de phase et de ruptures de câble BENNING VT 1 ne sert pas de substitut d'un contrôleur de tension bipolaire comme par exemple le DUSPOL® afin de déterminer l'absence de tension.
• Les facteurs suivants pourraient affecter le bon fonctionnement du test de phase et du test de ruptures de câble :

- une distance trop grande à la phase (conducteur extérieur) à contrôler

- une isolation trop forte ou un blindage trop fort de la phase ( conducteur extérieur )

- vêtements protecteurs et conditions isolantes sur site

- différences quant à la construction des prises de courant / coupleurs CEE avec des contacts en retrait comme par ex. un coupleur CEE 63 A

- pannes de secteur ou qualité insuffisante du secteur

- état des piles

• N'utilisez jamais l'appareil si le compartiment à piles est ouvert.
• Le détecteur est conçu afin d'être utilisé par des électrotechniciens en combinaison avec des procédés de travail sûrs.
• Protégez le détecteur contre les impuretés ainsi que contre l'endommagement de la surface du boîtier.

Symboles électriques sur l'appareil :

Symbole Signification
	Attention ! Tenir compte de la documentation !Ce symbole indique qu’il faut tenir compte des instructions contenues dans ce mode d’emploi afin d’éviter tout risque.Ce symbole sur l'appareil signifie que le BENNING VT 1 est doté d'une isolation double (classe de protection II).
	Tension alternative
	Terre (tension par rapport à la terre)
	Ce symbole montre l'orientation des piles afin de les insérer en respectant la polarité correcte.

2. Description de l'appareil (figure a)

1 Pointe d'essai avec indication par LED (rouge) ② Surface de prise limitée 3 Clip 4 Couvercle du compartiment à piles

3. Contrôle de fonctionnement

• Contrôlez toujours le bon fonctionnement du détecteur de phase et de ruptures de câble immédiatement avant et après l'utiliser !
• Testez le bon fonctionnement du test de phase sur une source de tension connue comme par ex. une prise de courant 230 V/prise de courant CEE à cinq broches.
• Il est nécessaire de remplacer les piles dès lors que l'affichage LED rouge ① ou le signal acoustique deviennent faibles.
• Le BENNING VT 1 ne doit plus être utilisé si une ou plusieurs des fonctions ne fonctionnent pas correctement !
• L'appareil BENNING VT 1 n'est pas pourvu d'un disjoncteur et est toujours activé. Un circuit spécifique à faible consommation de courant prolonge la durée de vie des piles et donc la disponibilité opérationnelle.

4. Fonctionnement

• Le détecteur de phase et de ruptures de câble BENNING VT 1 sert à détecter des champs électriques générés par les tensions de phase/tensions composées à partir de 200 V jusqu'à 1.000 V AC (45 Hz à 65 Hz).
• Si l'appareil détecte un champ électrique, la pointe d'essai rouge ① s'allume et un signal acoustique est émis. La fréquence de clignotement de la pointe d'essai ① et la fréquence du signal acoustique augmentent avec la hauteur du champ électrique ou de la tension appliquée.
• Le détecteur de phase et de ruptures de câble BENNING VT 1 sert à déterminer la phase (conducteur extérieur) d'une tension alternative.
• Pour le test, on n'a pas besoin d'un flux de courant ou d'un contact électroconducteur avec le composant, la prise de courant ou la ligne isolée.
• Tenez compte du fait que le BENNING VT 1 ne réagit qu'aux champs suffisamment forts d'une tension de phase/tension composée à partir de 200 V AC.

Au cas où le détecteur de phase et de ruptures de câble BENNING VT 1 ne répondrait pas, soit la distance au composant conducteur est trop grande, soit le composant est blindé, soit l'isolation est trop épaisse.

5. Contrôle de phase/du conducteur extérieur d'une tension alternative (figure b)

• Reliez la pointe d'essai ① à la phase supposée (conducteur extérieur) du composant.
• Un signal acoustique est émis et la pointe d'essai ① s'allume en couleur rouge lorsque la phase

( conducteur extérieur ) est présente.

Attention!

Tenez compte du fait qu'une tension dangereuse peut être présente à l'objet de contrôle même si le BENNING VT 1 ne signale pas la présence d'une phase (d'un conducteur extérieur). Afin de déterminer l'absence de tension, n'utilisez qu'un contrôleur de tension bipolaire conformément à la norme DIN EN 61243-3 (VDE 0682-401) comme par exemple un contrôleur de tension DUSPOL®.

6. Contrôle de interruptions de lignes conductrices (figure c)

Afin de localiser les interruptions de lignes conductrices (par ex. des ruptures de câble aux enrouleurs de câble ou des lampes défectueuses aux guirlandes lumineuses), passez la pointe d'essai ① le long de la ligne isolée du point d'alimentation (phase) vers l'autre extrémité de la ligne. Le point d'interruption est localisé dès que la phase (conducteur extérieur) n'est plus indiquée par le signal acoustique et la pointe d'essai allumée.

Pour le contrôle d'un enrouleur de câble, faites attention à ce que la fiche de sécurité soit tournée de 180° afin de connecter les deux lignes à la phase (conducteur extérieur) d'une prise de courant de sécurité.

7. Remplacement des piles (figure a)

• Ne mettez jamais l'appareil sous tension si le compartiment à piles est ouvert !
• Dévissez le couvercle du compartiment à piles ④ du boîtier et enlevez les piles usées de l'appareil.
• Insérez des nouvelles piles du type « micro » (LR03/AAA) dans l'appareil en respectant la polarité correcte (le pôle positif en tête).
• Fermez le couvercle du compartiment à piles ④ en le vissant sur le boîtier.

8. Caractéristiques techniques

• Spécification : DIN EN 61010-1, DIN EN 61326
• plage de tension nominale/plage de fréquence : 200 V à 1.000 V AC/45 Hz à 65 Hz
• catégorie de surtension : CAT III 1.000 V/CAT IV 600 V
• Degré de contamination : 2
• type de protection : IP 40 ( DIN EN 60529 ) signifie : Protection contre l'accès aux composants dangereux et protection contre les impuretés solides > 1,0 mm de diamètre, (4 - premier indice).

Aucune protection contre l'eau, (0 - second indice).

• température de service : - 0 °C à + 40 °C, humidité de l'air ≤ 80 %
• température de stockage : - 20 °C à + 60 °C, humidité de l'air ≤ 80 % ( sans piles )
• dimensions de l'appareil (long. x larg. x haut.) : 152 x 22 x 18 mm environ
• poids : 40 g environ ( sans piles )
• type de piles : 2 x micro, LR03/AAA (1,5 V)

Le détecteur de phase et de ruptures de câble BENNING VT 1 ne fonctionne plus si les piles sont vides !

9. Entretien général

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec.

En cas de contamination ou en cas de dépôts à proximité de la pile ou du compartiment à piles, nettoyez-les également au moyen d'un chiffon sec. Dans le cas d'un stockage prolongé, enlevez les piles de l'appareil !

10. Protection de l'environnement

Jetez l'appareil devenu inutilisable ainsi que les piles usées aux systèmes de recyclage et de tri de déchets disponibles.

11. Assistance produit

Pour de plus amples informations, veuillez consulter les spécialistes du fournisseur ou du fabricant.

« Hotline » de service : +49 (0) 2871/93 - 555

Standard : +49 (0) 2871/93 - 0

Fax : [phone] - 429

Internet : www.benning.de • e-mail : [e-mail]
