Type de produit	Contrôleur de tension
Marque	BENNING
Modèle	ROFIPOL+
Plage de tension nominale	12 V à 690 V AC/DC
Plage de fréquence nominale	0 à 500 Hz
Impédance interne	124 kΩ
Test de continuité	0 à 100 kΩ, LED jaune + signal sonore
Indication de phase	≥ 230 V, 50/60 Hz (réseau mis à la terre)
Détecteur de rupture de câble	Sans contact, sur lignes sous tension
Affichage de niveau	LED barre 9 segments
Affichage de polarité	LED + et LED -
Catégorie de surtension	CAT III 600 V, CAT II 600 V
Indice de protection	IP54 (étanche aux poussières et aux jets d'eau)
Alimentation	2 piles AAA (LR03) 1,5 V
Poids	Environ 200 g
Dimensions (poignée indicatrice avec pointe)	Environ 207 mm de long
Longueur des pointes d'essai	15 mm
Longueur du câble de raccordement	1 000 mm
Température de service/stockage	-15 °C à +55 °C
Humidité relative	20 % à 96 %
Entretien	Nettoyer avec un chiffon propre et sec ; retirer les piles en cas de stockage prolongé
Sécurité	Ne toucher que les poignées isolées ; vérifier le fonctionnement avant et après chaque utilisation ; ne pas démonter
Réparabilité	Piles remplaçables par l'utilisateur ; aucune autre pièce réparable

FOIRE AUX QUESTIONS - ROFIPOL+ BENNING

Comment vérifier l'absence de tension avec le ROFIPOL+ ?

Reliez les deux pointes d'essai aux composants à contrôler. L'affichage LED indique la tension. Pour une vérification fiable, effectuez également un contrôle unipolaire de phase (si applicable). L'absence de tension n'est assurée que si les deux circuits de test (tension et phase) signalent l'absence de tension.

Comment tester la continuité ?

Assurez-vous que le circuit est hors tension. Reliez les pointes d'essai aux deux points à tester. Si la résistance est inférieure à 100 kΩ, la LED jaune Ω s'allume et un signal sonore retentit. Si une tension est présente, l'appareil bascule automatiquement en mode test de tension.

Comment utiliser l'indication de phase (conducteur extérieur) ?

Mettez la main autour de la poignée indicatrice pour le couplage capacitif. Touchez la pointe d'essai + au conducteur. Si la LED rouge s'allume, le conducteur est une phase (tension alternative). Attention : ce test ne fonctionne que dans un réseau mis à la terre à partir de 230 V, 50/60 Hz.

Comment localiser une rupture de câble ?

Passez le capteur (partie ④) le long du câble sous tension. Tant que la LED jaune Ω est allumée, le câble est continu. Le point où la LED s'éteint indique la rupture. Utilisez sur câbles exposés avec phase et terre (230 V, 50/60 Hz).

Que faire si les piles sont usées ?

Remplacez les deux piles AAA (LR03) dans le compartiment situé sous la poignée indicatrice. Dévissez la vis, glissez le compartiment vers le bas, insérez les piles en respectant la polarité, puis revissez. L'appareil peut encore fonctionner sans piles pour l'affichage LED de tension (mais pas pour le test de continuité ni l'indication de phase).

Quelles sont les précautions de sécurité essentielles ?

Ne touchez jamais les pointes d'essai pendant la mesure, utilisez uniquement les poignées isolées. Vérifiez le fonctionnement avant et après chaque usage sur une source connue (ex. prise 230 V). N'utilisez pas l'appareil si le compartiment à piles est ouvert. Ne dépassez pas 690 V AC/DC et respectez les catégories de surtension (CAT III 600 V, CAT II 600 V).

L'appareil peut-il mesurer des tensions parasites ?

Oui, l'impédance interne de 124 kΩ est relativement élevée. L'appareil peut indiquer des tensions parasites (couplage capacitif ou inductif). Pour distinguer une tension de service d'une tension parasite, utilisez un contrôleur de tension capable de gérer les parasites ou confirmez par d'autres moyens (contrôle visuel de la déconnexion, etc.).

Comment nettoyer et entretenir le ROFIPOL+ ?

Nettoyez le boîtier extérieur avec un chiffon propre et sec. En cas de contamination près du compartiment à piles, nettoyez également avec un chiffon sec. Pour un stockage prolongé, retirez les piles pour éviter les fuites.

Que signifie l'affichage LED + et - simultanément ?

L'allumage simultané des LED + et - indique une tension alternative (AC). Pour une tension continue (DC), seule la LED + ou la LED - s'allume, indiquant la polarité présente sur la pointe d'essai positive.

Puis-je utiliser l'appareil pour mesurer des tensions supérieures à 690 V ?

Non, la plage de tension nominale est de 12 V à 690 V AC/DC. L'utilisation au-delà de 690 V est dangereuse et peut endommager l'appareil. Respectez toujours les limites indiquées.

MODE D'EMPLOI ROFIPOL+ BENNING

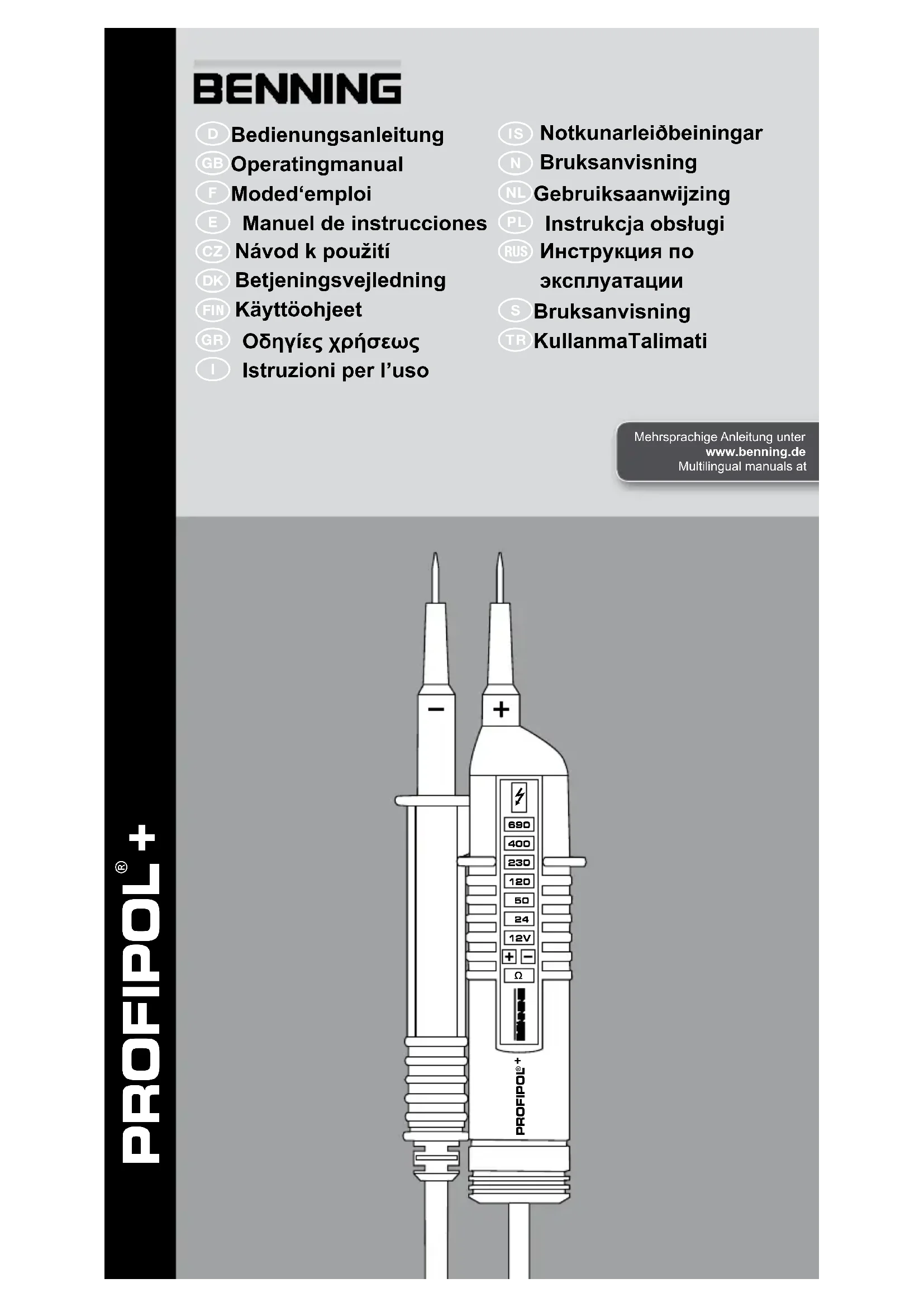

Mode d'emploi PROFIPOL® +

Avant d'utiliser le contrôleur de tension PROFIPOL® + : Lisez le mode d'emploi et tenez impérativement compte des consignes de sécurité !

Table des matières

1. Consignes de sécurité
2. Description de l'appareil
3. Contrôle de fonctionnement
4. Vérification de l'absence de tension d'une installation
5. Contrôle du conducteur extérieur (indication de phase)
6. Test de continuité
7. Détecteur de rupture de câble
8. Remplacement des piles
9. Caractéristiques techniques
10. Entretien général
11. Protection de l'environnement

1. Consignes de sécurité

• Lors de l'utilisation, ne touchez l'appareil qu'aux poignées isolées 5 et 6 et ne touchez jamais les pointes d'essai 2 et 3 !
• Contrôlez toujours le bon fonctionnement du contrôleur de tension immédiatement avant et après de l'utiliser afin d'assurer l'absence de tension de l'installation (voir para graphe 3)! Le contrôleur de tension ne doit être utilisé dès lors qu'une ou plusieurs affichages ne fonctionnent plus ou dès lors l'appareil n'est plus opérationnel ! Ensuite, répétez ce contrôle au moyen d'un autre contrôleur de tension.
• Le fonctionnement du contrôleur de tension est restreint si les piles sont vides ! Il est possible d'effectuer un contrôle de tension bipolaire au moyen de l'affichage de niveau par LED ⑨ même sans piles.
• Le contrôleur de tension ne doit être utilisé que dans la plage de tension nominale spécifiée et dans les installations électriques jusqu'à 690 V AC/DC !
• Le contrôleur de tension ne doit être utilisé que dans les circuits électriques de la catégorie de surtension CAT III avec un maximum de 600 V ou de la catégorie de sur tension CAT II avec des conducteurs de 690 V max. par rapport à la terre.
• N'utilisez jamais l'appareil si le compartiment à piles est ouvert.
• Le contrôleur de tension est conçu afin d'être utilisé par des électrotechniciens et par des personnes instruites dans le domaine électrotechnique en combinaison avec des procédés de travail sûrs.
• L'affichage de niveau par LED sert à indiquer la plage de tension et n'est donc pas prévu afin d'effectuer des me sures.
• Création d'un testeur de tension pour tension de plus de 30 secondes (cycle d'utilisation maximal)
• Le contrôleur de tension ne doit être pas démonté !
• Protégez le contrôleur de tension contre les impuretés ain si que contre l'endommagement de la surface du boîtier.
• Comme protection contre les blessures, les pointes d'es sais doivent être munies du protecteur de pointe d'essai ci-inclus ① suite à l'utilisation du contrôleur de tension !
• Tenez compte du fait que l'impédance (résistance interne) du contrôleur de tension influencera l'affichage de tensions parasites (couplées de façon capacitive ou inductive) !

Selon l'impédance interne du contrôleur de tension, il existe une capacité différente à indiquer la présence

ou l'absence de tension de service en présence d'une tension parasite.

Contrôleur de tension à basse impédance (impédance < 100 kΩ), la tension parasite sera supprimée ou réduite :

Un contrôleur de tension présentant une impédance interne relativement basse, comparée à la valeur de référence de 100 kΩ, n'indique pas toutes les tensions parasites dont la tension d'origine est supérieure au niveau de la TBT (tension très basse, 50 V AC/120 V DC). Lorsque le contrôleur de tension est en contact avec les pièces à contrôler, il peut évacuer temporairement la tension parasite à un niveau inférieur à la TBT (tension très basse), puis revenir à la valeur d'origine suite au retrait du contrôleur de tension.

Si l'indication « présence de tension » n'apparaît pas, il est fortement recommandé de mettre le dispositif de mise à la terre avant de commencer le travail.

Contrôleur à haute impédance (impédance > 100 kΩ) : La tension parasite ne sera pas supprimée ou réduite :

Un contrôleur de tension présentant une impédance interne relativement élevée, comparée à la valeur de référence de 100 kΩ, ne peut pas clairement indiquer l'absence de tension de service en cas de présence d'une tension parasite. Si l'indication « présence de tension » apparaît sur une partie censée être déconnectée de l'installation, il est fortement recommandé de confirmer par d'autres moyens (l'utilisation d'un contrôleur de tension approprié capable de distinguer les tensions de service des tensions parasites, un contrôle visuel du point de déconnexion du circuit électrique, par exemple) l'absence de tension de service sur la pièce à tester, et conclure que la tension indiquée par le contrôleur de tension est une tension parasite.

Contrôleurs de tension capables de distinguer les tensions de services des tensions parasites au moyen d'une connexion de charge :

Un contrôleur de tension déclarant deux valeurs d'impédance interne a satisfait à un essai de performances de gestion des tensions parasites, et est en mesure de distinguer (dans les limites techniques) la tension de service de la tension parasite, et dispose d'un moyen d'indiquer directement ou indirectement le type de tension présente.

Symboles sur l'appareil :

Symbole	Signification
	Des documents importants!Le symbole indique que le guide décrit dans le manuel, pour éviter tout risque
	appareil ou équipement pour le travail sous tension
	tension alternative (AC)
	tension continue (DC)
	tension continue et alternative (DC/AC)
	Terre (tension à la terre)
	Ce symbole montre l'orientation des piles afin de les insérer en respectant la polarité correcte

2. Description de l'appareil (figure A)

1 Protecteur de pointe d'essai
② Pointe d'essai - ( négatif )
③ Pointe d'essai + ( positif )
4 Capteur du détecteur de rupture de câble
5 Poignée
6 Poignée indicatrice
7 Compartiment à piles

F F

⑧ LED rouge ♦ pour le contrôle du conducteur extérieur (indication de phase)

9 Affichage de niveau par LED

10 LED +/- de l'affichage de polarité

11 LED Ω jaune pour le test de continuité (allumée)/ détecteur de rupture de câble (clignotant)

1. Contrôle de fonctionnement (figure B)

- Contrôlez toujours le bon fonctionnement du contrôleur de tension immédiatement avant et après de l'utiliser !

- Court-circuitez les pointes d'essai ② et ③ afin de contrôler le bon fonctionnement du ronfleur et de la LED jaune Ω ⑪ indiquant la continuité.

- Il est nécessaire de remplacer les piles, si le ronfleur, la LED jaune Ω ⑪ indiquant la continuité ou l'indication de phase unipolaire ⑧ ne fonctionnent plus correctement.

- L'affichage de niveau par LED ⑨ fonctionne indépendamment de la tension de pile.

- Testez le contrôleur de tension sur une source de tension connue comme par exemple sur une prise de courant de 230 V.

- Le contrôleur de tension ne doit plus être utilisé si l'indica tion de tension et l'indication de phase ne fonctionnent pas correctement !

1. Vérification de l'absence de tension d'une installation (figures C/ D/ E)

Lors du contrôle d'une installation, assurez-vous de l'absence de tension de l'installation en vérifiant l'indication de tension et l'indication unipolaire de phase (l'indication de phase ne fonctionne que dans un réseau de tension alternative mis à la terre). L'absence de tension de l'installation n'est assurée que si les deux circuits de test (l'indication de tension et l'indication de phase) signalent l'absence de tension.

- Reliez les deux pointes d'essai ② et ③ aux composants à contrôler.

- La valeur mesurée de la tension appliquée est affichée au moyen de l'affichage de niveau par LED 9.

- Les tensions alternatives (AC) sont indiquées par l'allu mage simultané de la LED + et de la LED -.

- Les tensions continues ( DC ) sont indiquées par l'allu mage simultané de la LED + ou de la LED - L'affichage de polarité 10 sert à afficher la polarité (+ ou -) présente à la pointe d'essai positive 3.

1. Contrôle du conducteur extérieur (indication de phase) (figure E)

- Mettez la main complètement autour des poignées ⑤ et ⑥ afin d'assurer un couplage capacitif par rapport à la terre.

- Reliez la pointe d'essai ③ au composant à contrôler. Faites attention de ne pas toucher la pointe d'essai ② lors du contrôle monophasé du conducteur extérieur ( indication de phase ) et veillez à ce que cette pointe d'essai reste sans contact.

- Si la LED rouge 8 dans le champ d'affichage s'allume, le conducteur extérieur (phase) d'une tension alternative est appliqué à ce composant.

Remarque

Le contrôle monophasé du conducteur extérieur (indication de phase) peut être effectué dans un réseau mis à la terre à partir de 230 V, 50 Hz/60 Hz (phase par rapport à la terre). Les vête ments protecteurs ainsi que les conditions isolantes sur site peuvent perturber le bon fonctionnement.

Attention!

L'absence de tension ne peut être déterminée que par un contrôle bipolaire additionnel.

1. Test de continuité (figure F)

- Le test de continuité doit être effectué sur les composants mis hors tension. Déchargez des

condensateurs, si nécessaire.

- Reliez les deux pointes d'essai ② et ③ aux composants à contrôler.

- Au cas où une continuité ( R < 100 kΩ ) serait détectée, un signal acoustique est émis et la LED jaune Ω Ⓜ indiquant la continuité s'allume.

- Au cas où une tension serait appliquée au point de mesure, le contrôleur de tension passe au contrôle de tension automatiquement et l'indique.

1. Détecteur de rupture de câble (figure G)

- Le détecteur de rupture de câble est conçu pour la loca lisation sans contact des ruptures de câble aux lignes exposées et sous tension.

- Mettez la main complètement autour de la poignée indicatrice ⑥ et passez le détecteur ④ sur une ligne sous tension (par ex. un enrouleur de câble ou une guirlande lumineuse) du point d'alimentation (phase) vers l'autre extrémité de la ligne.

- Tant que la ligne n'est pas interrompue, le LED jaune Ω ⑪ s'allume et ainsi indique la continuité.

- Le point de rupture du câble est localisé dès que la LED jaune Ω Ⓞ s'éteint.

Remarque :

Le détecteur de bris de câble d'alimentation de mise à la terre peut 230 V, 50 Hz/ 60 Hz (phase et terre) sont utilisés. Vêtements de protection isolants et les conditions du site peuvent affecter le fonctionnement.

1. Remplacement des piles (figure H)

- Ne mettez jamais l'appareil sous tension si le comparti ment à piles⑦ est ouvert !

- Le compartiment à piles ⑦ se trouve dans la partie inférieure de la poignée indicatrice ⑥.

- Dévissez la vis du compartiment à piles ⑦ jusqu'à ce que le compartiment à piles ⑦ puisse être glissé vers le bas sur le câble de connexion. Remplacez les piles usées par deux nouvelles piles du type AAA (LR03).

à ce que les piles soient insérées en respectant la polarité correcte !

- Revissez le compartiment à piles ⑦ avec la poignée indicatrice ⑥.

1. Caractéristiques techniques

- spécification : DIN EN 61243-3: 2015, IEC 61243-3: 2014

- plage de tension nominale : 12 V à 690 V AC / DC

- plage de fréquence nominale f : 0 à 500 Hz

- erreur d'indication max. : U_n ± 15 % , «ELV» (très basse tension) U_n + 0% - 15%

- Impédance (résistance interne) : 124 kΩ

- consommation de courant : I _s < 6,0 mA (690 V)

- affichage de polarité : LED +, LED -

- contrôle du conducteur extérieur (indication de phase) : ≥ U _n 230 V, 50 Hz/ 60 Hz

- test de continuité : 0 à ca. 100 kΩ, LED Ω ⑪ + ronfleur, courant d'essai : max. 10 μA

- catégorie de surtension : CAT III 600 V, CAT II 600 V

- type de protection : IP 54 (DIN VDE 0470-1 IEC/EN 60529)

5 - premier indice : étanche aux poussières

4 - second indice : protection contre les jets d'eau

- poids : 200 g environ

- Longueur de la poignée indicatrice y compris la pointe d'essai : 207 mm environ

- Longueur des pointes d'essai : 15 mm environ

- longueur de la ligne de raccordement : 1.000 mm environ

- température de service et de stockage : - 15 °C à + 55 °C (catégorie climatique N)

- humidité relative de l'air : 20 % à 96 % (catégorie climatiqueN)

10. Entretien général

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec. En cas de contamination ou en cas de dépôts à proximité de la pile ou du compartiment à piles, nettoyez-les également au moyen d'un chiffon sec.

Dans le cas d'un stockage prolongé, enlevez les piles de l'appareil !

11. Protection de l'environnement

Jetez l'appareil devenu inutilisable aux systèmes de recyclage et de tri de déchets disponibles.
