AirflowTestMaster - Anémomètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Anémomètre
Marque	Laserliner
Modèle	AirflowTestMaster
Dimensions (l x h x p)	85 x 165 x 38 mm
Poids	200 g
Alimentation	1 pile 9V (6F22)
Plage de vitesse du vent	0,80 à 30,00 m/s (également km/h, ft/s, nœuds, mil/h, ft/m)
Résolution vitesse	0,01 m/s
Précision vitesse	±(2,0% + 50 digits)
Plage de température ambiante	-10 °C à 60 °C
Résolution température	0,1 °C
Précision température	±1,5 °C
Plage d'humidité relative	20 à 80 % RH (étendu : <20 et >80 % RH)
Résolution humidité	0,1 % RH
Précision humidité	±3 % (à 25 °C, 20-80 % RH) ; ±5 % (hors plage)
Plage de débit volumétrique	0 à 99990 m³/min (également CFM, CMS)
Fonctions principales	Mesure de vitesse du vent, débit volumétrique, température, humidité, point de rosée, bulbe humide, MIN/MAX, HOLD, arrêt automatique (20 min), rétroéclairage, transfert USB avec logiciel
Température de fonctionnement	0 °C à 40 °C
Humidité max. de fonctionnement	85 %
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité excessive et les solvants.
Sécurité	Respecter les consignes de sécurité. Utiliser la pile correctement. Ne pas exposer à des chocs ou températures extrêmes.
Informations générales	Conforme aux directives UE. Élimination selon DEEE. Plus d'informations sur www.laserliner.com/info

FOIRE AUX QUESTIONS - AirflowTestMaster Laserliner

Comment mesurer la vitesse du vent avec l'AirflowTestMaster ?

Mettez l'appareil sous tension, puis appuyez sur la touche MODE jusqu'à afficher VEL. Placez l'appareil parallèlement à la source du courant, près de celle-ci. Utilisez la touche UNIT pour changer d'unité (m/s, km/h, etc.).

Comment changer d'unité de mesure ?

Appuyez plusieurs fois sur la touche UNIT pour parcourir les unités disponibles : m/s, km/h, mil/h, ft/m, ft/s, nœuds. Pour la température, maintenez UNIT enfoncée pour basculer entre °C et °F.

Comment utiliser la fonction HOLD ?

Appuyez sur la touche HOLD pour figer la valeur mesurée actuelle à l'écran. Réappuyez pour désactiver. Note : les fonctions MODE, UNIT et MIN/MAX sont désactivées tant que HOLD est actif.

Que faire si l'icône de pile faible s'affiche ?

Remplacez la pile par une neuve de type 9V (6F22). Ouvrez le compartiment à piles, respectez la polarité (+/-) indiquée.

Comment transférer les données vers un PC ?

Installez le logiciel et les pilotes depuis le CD fourni. Branchez l'appareil au PC via USB, maintenez la touche USB enfoncée pour activer la liaison. Le logiciel affiche les valeurs en temps réel.

Comment régler la surface pour le calcul du débit volumétrique ?

En mode débit volumétrique, appuyez sur MODE jusqu'à voir AREA. Le premier chiffre clignote. Utilisez ▲ (plus) et SET (décimale) pour entrer la surface en m² ou ft². Un bip confirme la fin.

Quelle est la précision de la mesure de vitesse du vent ?

La précision est de ±(2,0% + 50 digits) sur toute la plage. Par exemple, pour une mesure de 10,00 m/s, l'erreur peut être de ±0,70 m/s environ.

Comment activer ou désactiver l'arrêt automatique ?

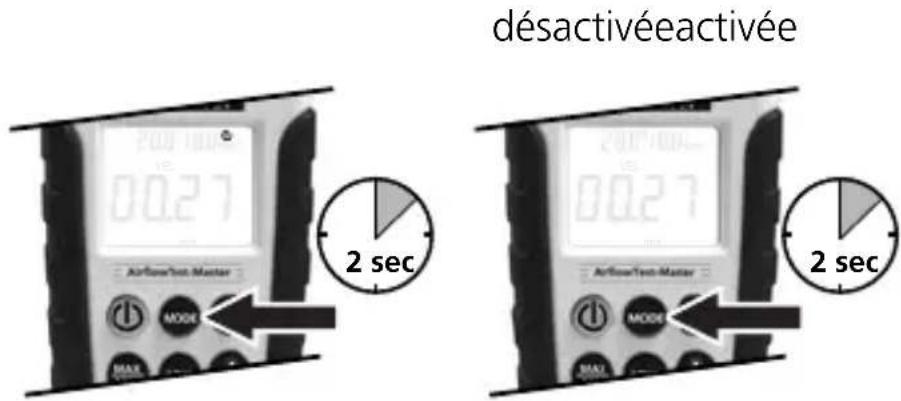

L'arrêt automatique est activé par défaut après 20 minutes d'inactivité. Pour le désactiver, maintenez la touche MODE enfoncée lors de la mise sous tension jusqu'à ce que l'icône AUTO-OFF disparaisse.

Que signifient les affichages de point de rosée et bulbe humide ?

Le point de rosée est la température à laquelle l'air devient saturé. La température de bulbe humide est mesurée par un thermomètre humide. Appuyez longuement sur DP/WP pour basculer entre ces valeurs.

Comment nettoyer l'anémomètre ?

Utilisez un chiffon sec et doux. N'utilisez pas de solvants ni d'eau. Évitez d'immerger l'appareil. Protégez le moulinet des chocs.

MODE D'EMPLOI AirflowTestMaster Laserliner

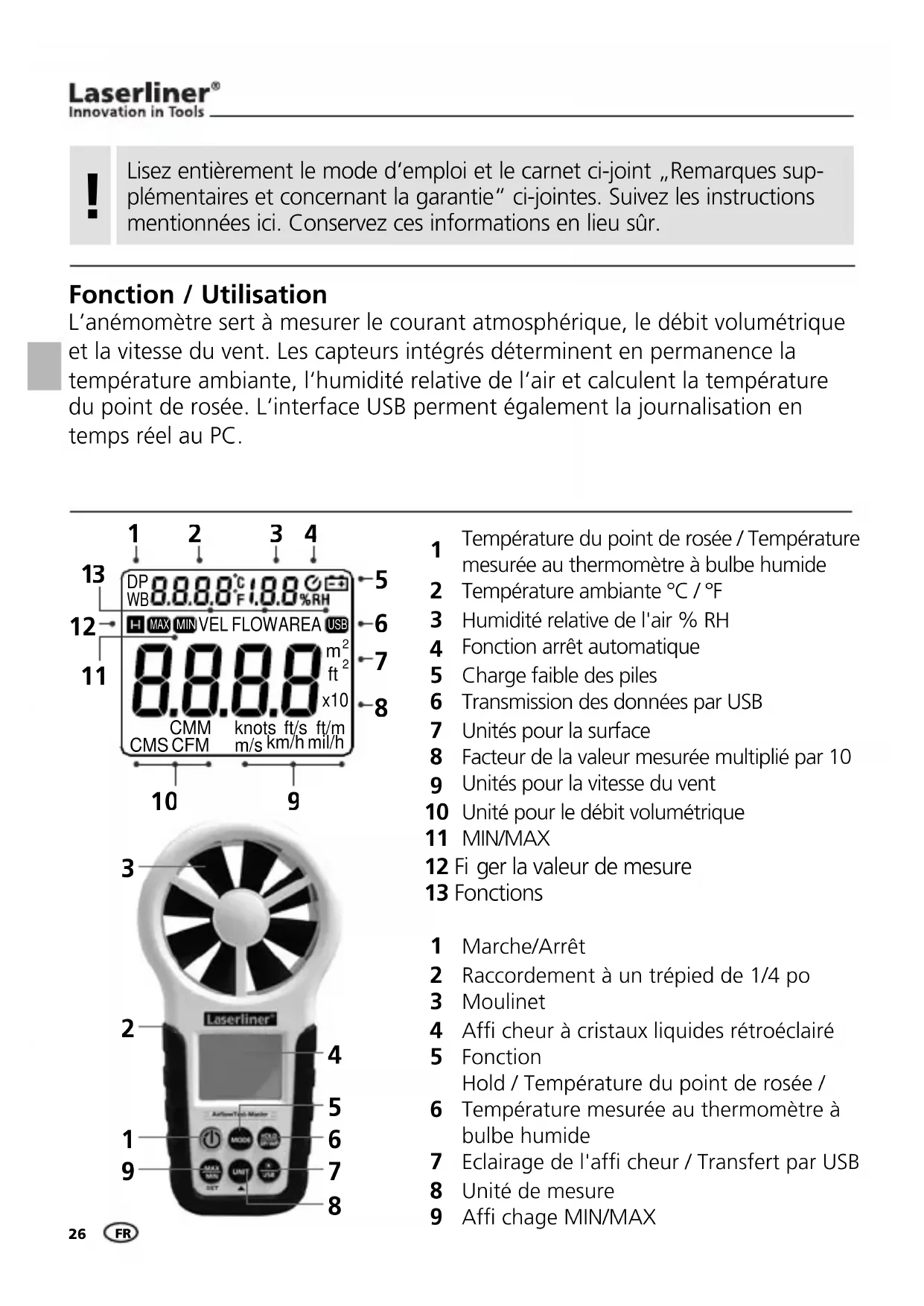

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie" ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Fonction / utilisation

L'anémomètre sert à mesurer le courant atmosphérique, le débit volumétrique et la vitesse du vent. Les capteurs intégrés déterminent en permanence la température ambiente, l'humidité relative de l'air et calculent la température du point de rosée. L'interface USB permet également la journalisation en temps réel au PC.

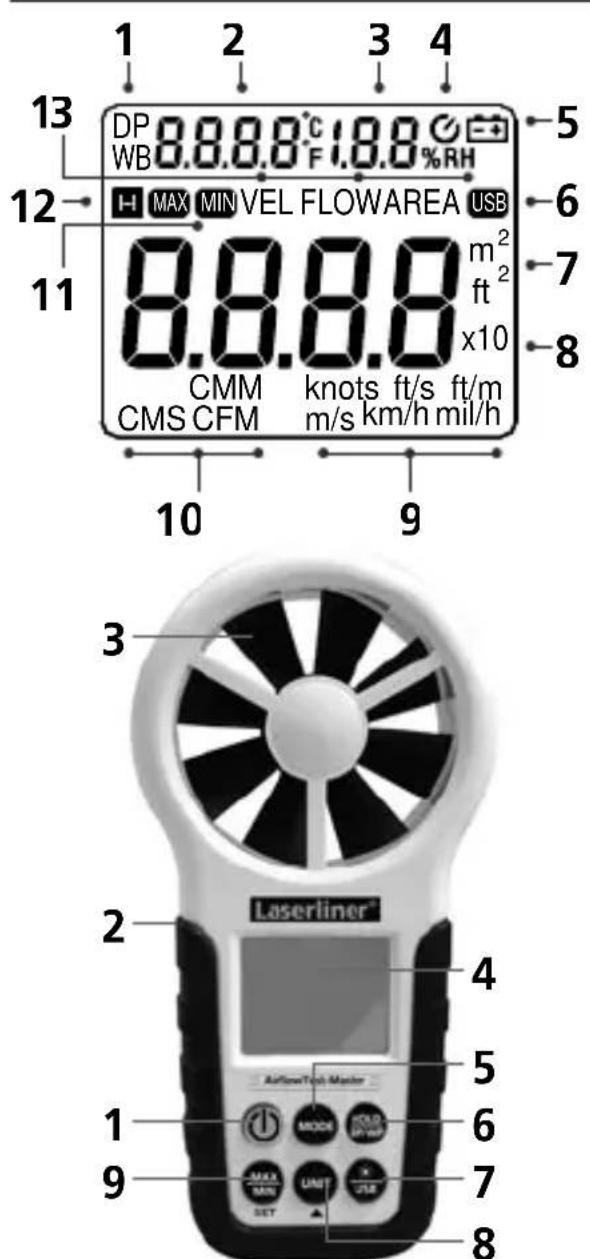

1 Température du point de rosée / Température mesurée au thermomètre à bulbe humide 2 Température ambiente ^ C / ^ F 3 Humidité relative de l'air % RH 4 Fonction arrêt automatique 5 Charge faible des piles 6 Transmission des données par USB 7 Unités pour la surface 8 Facteur de la valeur mesurée multiplie par 10 9 Unités pour la vitesse du vent 10 Unité pour le début volumétrique 11 MIN/MAX 12 F i ger la valeur de mesure 13 Fonctions

1 Marche/Arrêt 2 Raccordement à un trépied de 1/4 po 3 Moulinet 4 Afficheur à cristaux liquides rétroéclairé 5 Fonction Hold / Température du point de rosée / 6 Température mesurée au thermomètre à bulbe humide 7 Éclairage de l'afficheur / Transfert par USB 8 Unité de mesure 9 Affichage MIN/MAX

Mise en place de la pile

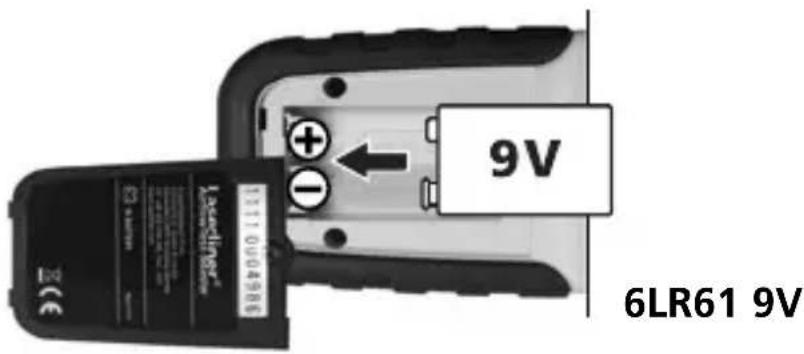

Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Faire alors attention à ce que la polarité soit correcte.

4 Climat ambiant

Lorsque l'instrument de mesure est sous tension, la température ambiente et l'humidité relative de l'air sont visibles en permanence sur l'afficheur. Il est également possible de régler la température du point de rosée et celle mesurée au thermomètre à bulbe humide. Il est possible de commuter entre les différentes valeurs en appuyant longuement sur la touche „DP/WP".

Il est possible de régler les unités °C/°F en appuyant longuement sur la touche „UNIT" ("UNITE").

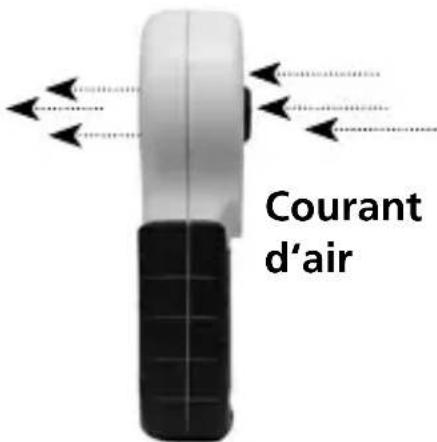

• Positionner l'instrument parallèlement à la source du courant
• Placer l'instrument de mesure le plus près possible de la source du courant
• Calculer l'endroit où le courant atmosphérique est le plus fort avec la fonction MAX
• Eviter tout ensoleillement direct pendant la mesure

Vitesse du vent

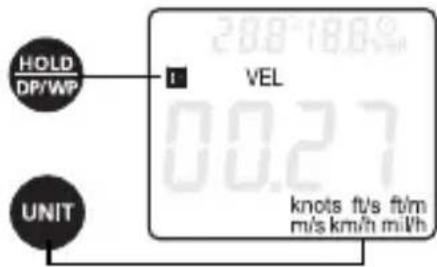

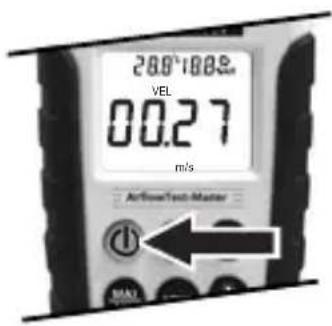

Après avoir mis l'instrument de mesure sous tension, activer la fonction „VEL" après avoir appuyé sur la touche „MODE". Il est possible de changer d'unités en appuyant à plusieurs reprises sur la touche „UNIT" ("UNITE"): m/s (mètre par seconde), km/h (kilomètre par heures), mil/h (mile par heures), ft/m (pied par minute), ft/s (pied par seconde), noeuds (noeuds).

Appuyer sur la touche „MAX/MIN" pour afficher la valeur maximale ou la valeur minimale à l'afficheur pendant une mesure. La touche „HOLD" permet de conserver la valeur mesurée actuelle à l'afficheur.

Les fonctions „MODE“, „UNIT“ et „MIN/MAX“ sont désactivées lorsque la fonction „HOLD“ est activée. Les fonctions sont de nouveau disponibles après avoir réappuyé sur la touche „HOLD“.

6 Débit volumétrique

Il est tout d'abord nécessaire de définir la surface de sortie de la source du courant afin de pouvoir calculer le débit volumétrique.

Appuyer sur la touche „MODE“ après avoir mis l'instrument sous tension afin d'activer la fonction de mesure du débit volumétrique jusqu'à ce que „AREA“ (“ZONE”) apparaisse sur l'afficheur. Le premier chiffre commence à clignoter. Appuyer sur les touches „▲“ (+) et „SET“ (“REGLAGE”) (modification de la décimale) pour régler la surface calculée.

Il est possible d'indiquer la surface régée aussi bien en mètres carrés (m2) qu'en pieds carrés (ft2). Un bip sonore double signale la fin de la saisie.

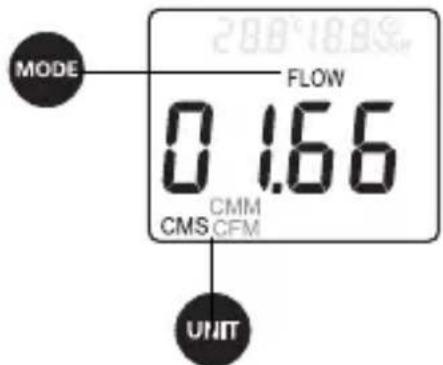

Appuyer sur la touche „MODE“ pour activer la fonction „FLOW“ („COURANT“). Après avoir sélectionné l'unité correspondante – CMM (mètre cube par minute), CFM (pied cube par minute) et CMS (mètre cube par seconde) – en appuyant sur la touche „UNIT“ („UNITE“), le débit volumétrique est calculé au moyen de la surface réglée.

Appuyer sur la touche „MAX/MIN“ pour afficher la valeur maximale ou la valeur minimale à l'afficheur pendant une mesure. La touche „HOLD“ permet de conserver la valeur mesurée actuelle à l'afficheur.

Les fonctions „MODE“, „UNIT“ et „MIN/MAX“ sont désactivées lorsque la fonction „HOLD“ est activée. Les fonctions sont de nouveau disponibles après avoir réappuyé sur la touche „HOLD“.

Min/max/hold

Il suffit d'appuyer sur la touche „MAX/MIN“ pour activer la fonction MAX. La valeur de mesure actuellement affichée correspond à la valeur maximale mesurée. Une nouvelle pression de la touche „MAX/MIN“ active la fonction MIN et indique la plus petite valeur calculée. Pour désactiver „MAX/MIN“, appuyer à nouveau sur la touche jusqu'à ce que la valeur disparaisse de l'afficheur.

Il suffit d'appuyer sur la touche „HOLD“ („MAINTIEN“) pour conserver la valeur mesurée actuelle sur l'afficheur. Une nouvelle pression de la touche désactive la fonction.

8 Transfert par USB

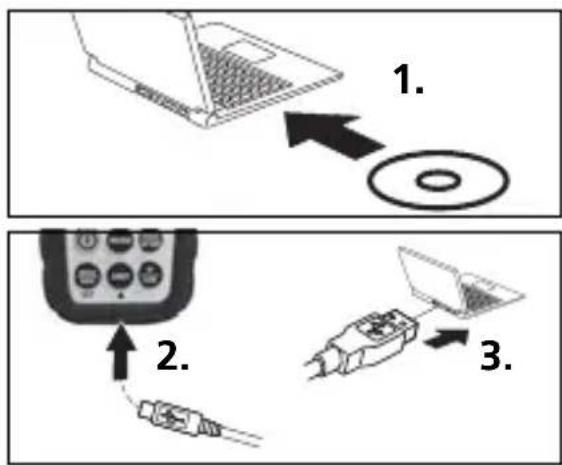

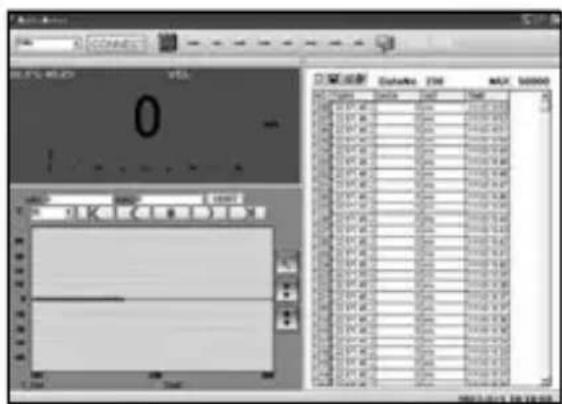

L'interface USB intégrée permet de transférer les valeurs mesurées en temps réel sur le PC, de les mémoriser et de les documenter avec le logiciel fourni avec l'instrument de mesure. Installer tout d'abord le logiciel et les pilotes correspondants du CD sur le terminal. Suivre les instructions de la routine d'installation. Une fois l'installation réussie, brancher l'instrument de mesure au PC et établir une liaison USB. Lancer le logiciel et activer la fonction USB en MAINTENANT LA TOUCHE „USB“ enfoncée. Le logiciel indique les valeurs mesurées aussi bien sous forme numérique que sous forme graphique.

Consulter la fonction Aide qui donne une description détaillée des fonctions pour savoir comment utiliser le logiciel.

Données Techniques
Plage de mesure Résolution Précision
Vitesse du vent
0,80 à 30,00 m/s 0,01 m/s ±	(2,0 % + 50 digits)
1,40 à 144,0 km/h 0,01 km/h ±	(2,0 % + 50 digits)
1,30 à 98,50 ft/s 0,01 ft/s ±	(2,0 % + 50 digits)
0,80 à 58,30 nœuds 0,01 nœud ±	(2,0 % + 50 digits)
0,90 à 67,20 mil/h 0,01 mil/h ±	(2,0 % + 5 digits)
78 à 5900 ft/m 1 ft/m ±	(2,0 % + 5 digits)
Température ambiente, point de rosée, bulbe humide
-10 °C à 60 °C 0,1 °C ± 1,5 °C
Humidité relative de l'air
20à 80 % RH	0,1 %rH	± 3% (25°C)
<20 et >80 % RH	0,1 %rH	± 5% (25°C)
Plage de mesure Résolution Surface
CMM, CFM, CMS
0 à 99990 m3/min 1 m	3/min	0...9,999 m²
0 à 99990 ft3/min	1 ft³/min 0...9,999 ft	2
0 à 9999 m3/s	1 m³/s	0...9,999 m²
Alimentation électrique		1 x 6F22 9V
Température de fonctionnement		0 °C à 40 °C
Humidité relative de l'air max.		85 %
Dimensions (l x h x p)		85 x 165 x 38 mm
Poids		200 g

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
