AirflowTestMaster - Tuulimittari Laserliner - Ilmainen käyttöohje ja opas

Laitetyyppi	Anemometri
Merkki	Laserliner
Malli	AirflowTestMaster
Mitat (l x k x s)	85 x 165 x 38 mm
Paino	200 g
Virtalähde	1 paristo 9V (6F22)
Tuulen nopeusalue	0,80 – 30,00 m/s (myös km/h, ft/s, solmua, mil/h, ft/m)
Nopeustarkkuus	0,01 m/s
Nopeuden tarkkuus	±(2,0% + 50 lukua)
Ympäristön lämpötila-alue	-10 °C – 60 °C
Lämpötilan resoluutio	0,1 °C
Lämpötilan tarkkuus	±1,5 °C
Suhteellisen kosteuden alue	20–80 % RH (laajennettu: <20 ja >80 % RH)
Kosteuden resoluutio	0,1 % RH
Kosteuden tarkkuus	±3 % (25 °C:ssa, 20-80 % RH); ±5 % (alueen ulkopuolella)
Tilavuusvirtauksen alue	0–99990 m³/min (myös CFM, CMS)
Päätoiminnot	Tuulen nopeuden, tilavuusvirtauksen, lämpötilan, kosteuden, kastepisteen, märkälämpötilan mittaus, MIN/MAX, HOLD, automaattinen sammutus (20 min), taustavalo, USB-siirto ohjelmistolla
Käyttölämpötila	0 °C – 40 °C
Käytön max. kosteus	85 %
Huolto ja puhdistus	Puhdista kuivalla, pehmeällä liinalla. Vältä liiallista kosteutta ja liuottimia.
Turvallisuus	Noudata turvallisuusohjeita. Käytä paristoa oikein. Älä altista iskuille tai äärimmäisille lämpötiloille.
Yleiset tiedot	EU-direktiivien mukainen. Hävitä WEEE-direktiivin mukaisesti. Lisätietoja osoitteessa www.laserliner.com/info

Usein kysytyt kysymykset - AirflowTestMaster Laserliner

Kuinka mitata tuulen nopeutta AirflowTestMasterillä?

Kytke laite päälle, paina sitten MODE-painiketta, kunnes näytöllä näkyy VEL. Aseta laite virtalähteen suuntaisesti ja sen lähelle. Käytä UNIT-painiketta vaihtaaksesi yksikköä (m/s, km/h jne.).

Kuinka vaihtaa mittayksikköä?

Paina UNIT-painiketta useita kertoja selataksesi käytettävissä olevia yksiköitä: m/s, km/h, mailia/h, ft/m, ft/s, solmua. Lämpötilan osalta pidä UNIT painettuna vaihtaaksesi °C ja °F välillä.

Kuinka käyttää HOLD-toimintoa?

Paina HOLD-painiketta jäädyttääksesi nykyisen mittausarvon näytöllä. Paina uudelleen poistaaksesi käytöstä. Huom: MODE, UNIT ja MIN/MAX -toiminnot ovat pois käytöstä niin kauan kuin HOLD on aktiivinen.

Mitä tehdä, jos heikon pariston kuvake näkyy?

Vaihda paristo uuteen 9V (6F22) -tyyppiin. Avaa paristolokero, noudata merkittyä napaisuutta (+/-).

Kuinka siirtää tietoja tietokoneelle?

Asenna ohjelmisto ja ajurit mukana toimitetulta CD-levyltä. Liitä laite tietokoneeseen USB:n kautta, pidä USB-painiketta painettuna yhteyden aktivoimiseksi. Ohjelmisto näyttää arvot reaaliajassa.

Kuinka asettaa pinta-ala tilavuusvirtauksen laskemista varten?

Tilavuusvirtaus -tilassa paina MODE, kunnes näet AREA. Ensimmäinen numero vilkkuu. Käytä ▲ (plus) ja SET (desimaali) syöttääksesi pinta-alan m² tai ft² -yksikössä. Äänimerkki vahvistaa lopetuksen.

Mikä on tuulen nopeuden mittauksen tarkkuus?

Tarkkuus on ±(2,0% + 50 lukua) koko alueella. Esimerkiksi 10,00 m/s mittauksessa virhe voi olla noin ±0,70 m/s.

Kuinka aktivoida tai deaktivoida automaattinen sammutus?

Automaattinen sammutus on oletuksena käytössä 20 minuutin käyttämättömyyden jälkeen. Poistaaksesi sen käytöstä, pidä MODE-painiketta painettuna virran kytkennän aikana, kunnes AUTO-OFF-kuvake katoaa.

Mitä kastepisteen ja märkälämpötilan näytöt tarkoittavat?

Kastepiste on lämpötila, jossa ilma kyllästyy. Märkälämpötila mitataan märällä lämpömittarilla. Paina pitkään DP/WP vaihtaaksesi näiden arvojen välillä.

Kuinka puhdistaa anemometri?

Käytä kuivaa, pehmeää liinaa. Älä käytä liuottimia tai vettä. Vältä laitteen upottamista. Suojaa siipipyörää iskuilta.

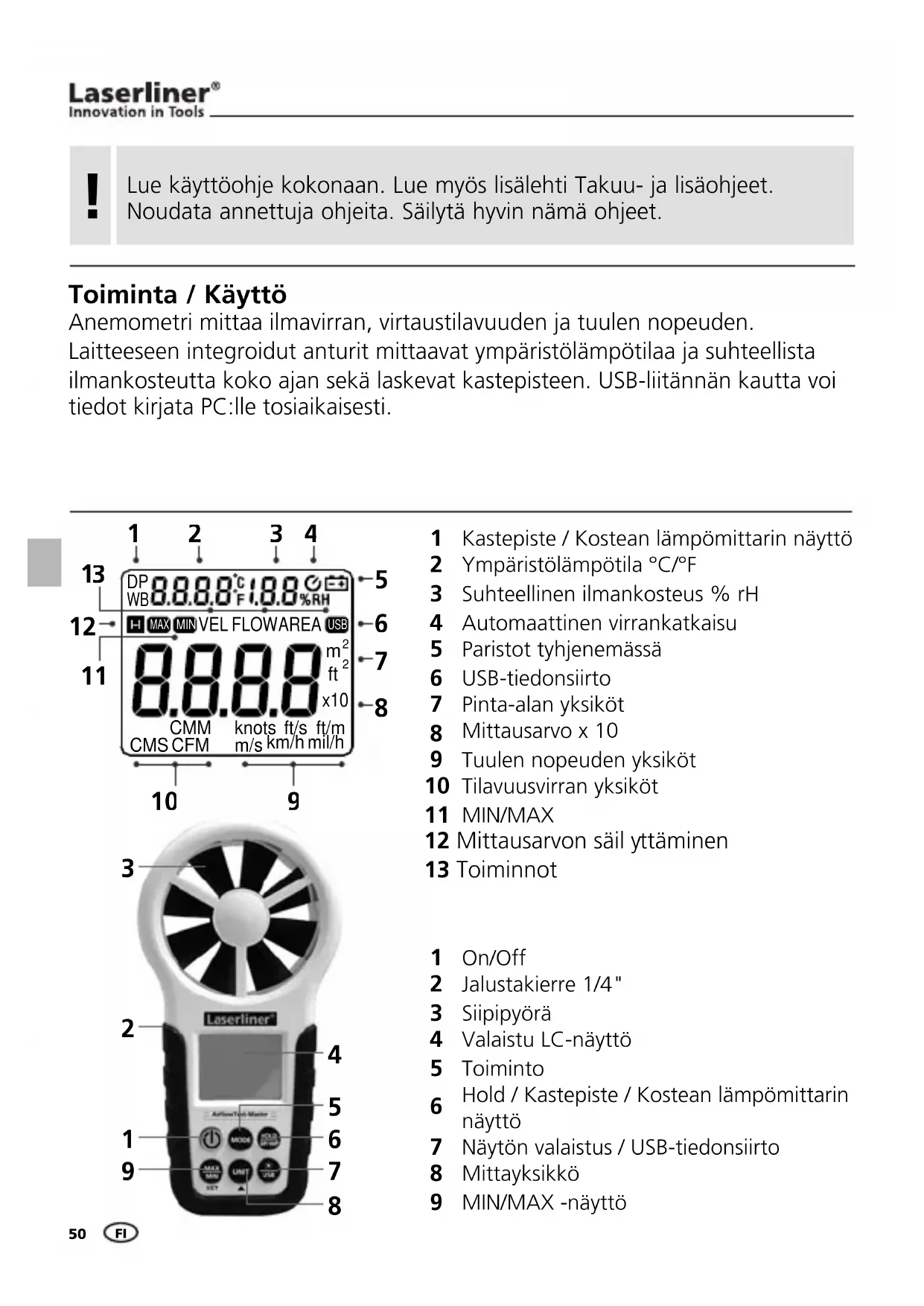

KÄYTTÖOHJE AirflowTestMaster Laserliner

Lue käytöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet. Noudata annettuja ohjeita. Säilytä hyvin nämä ohjeet.

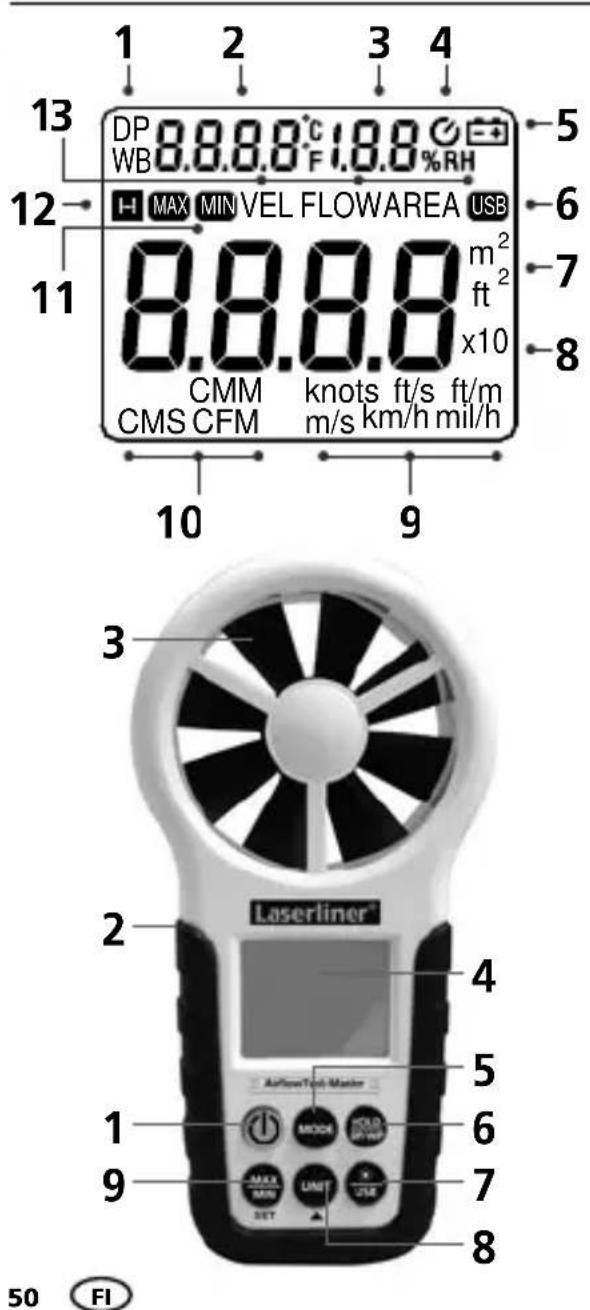

Toiminta / Kaytto

Anemometri mittaa ilmavirran, virtaustilavuuden ja tuulen nopeuden. Laitteeseen integroidut anturit mittaavat ympäristölampötilaa ja suhteellsta ilmankosteutta koko ajan sekä laskevat kastepisteen. USB-liitännän kautta voitiedot kirjata PC:lle tosiaikaisesti.

1 Kastepiste / Kostean lampömittarin nayttö
2 Ympäristölampötila ^ C / F
3 Suhteellinen ilmankosteus % rH
4 Automaattinen virrankatkaisu
5 Paristot tyhjenemässa
6 USB-tiedonsiirto
7 Pinta-alan yksikot
8 Mittausarvo x 10
9 Tuulen nopeudyn yksikot
10 Tilavuusvirran yksiköt
11 MIN/MAX
12 Mittausarvon säl yttäminen
13 Toiminnot

1 On/Off
2 Jalustakierre 1/4"
3 Siipipyorä
4 Valaistu LC-näytto
5 Toiminto
6 Hold / Kastepiste / Kostean lampömittarin nayttö
7 Nayton valaistus / USB-tiedonsiirto
8 Mittayksikkö
9 MIN/MAX -näytto

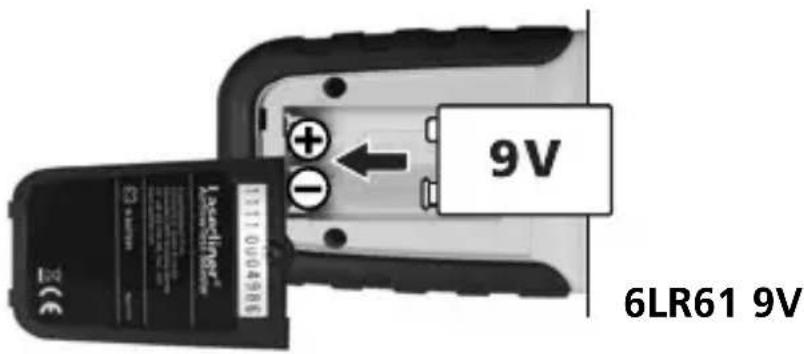

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot sisaan ohjeiden mukaisesti. Huomaa napaisuus.

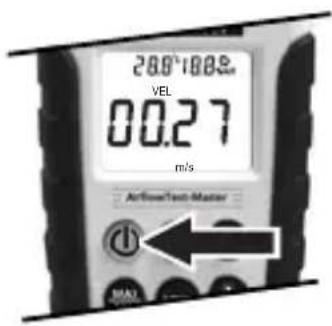

ON/OFF

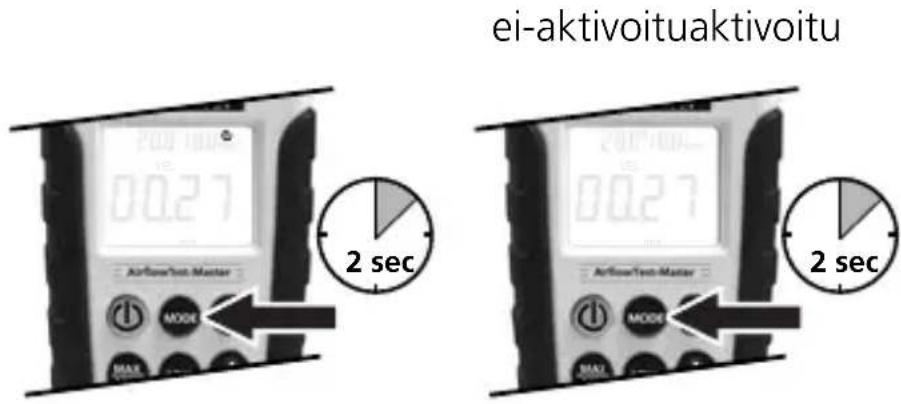

E AUTO-Off (20 min.)

4 Huoneilma

Kun toiminto on kytketynä, nakyvat ympäristolampötila ja suhteellinen ilmankosteus naytossä kok o ajan. Ympäristolampotilan nayttö ei ole vaihdettavissa, mutta kastepisteen ja kostean lampömittarin nayttöä voi vaihtaa. Vaihda em. arvojen nayttöjen valillä painamalla pitkään nappäintä DPWP.

Voit vaihtaa yksiköiden ^ C / F valillä painamalla pitkaan nappainta UNIT.

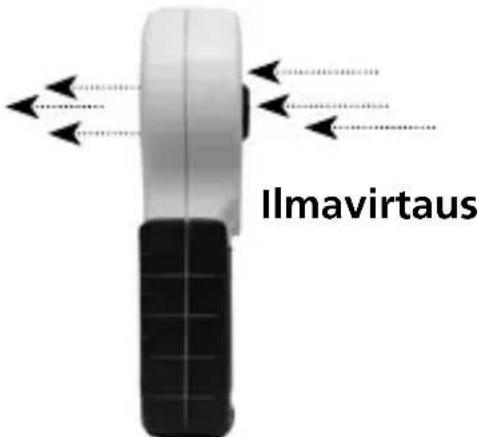

Huomaa seuraavat ohjeet tuulen nopeutta ja ilmavirtausta märittäessä:

• Aseta laite virtauslähteen suuntaisesti
• Aseta laite njin lahelle virtauslahdettä kuin mahdollista
• Selvita MAX-toiminnon avulla voimakkaimman ilmavirtauksen paikka
• Välta suoraa auringonvaloa mittauksen aikana

Tuulen nopeus

Kytke laite toimintaan. Aktivoi VEL-toiminto painamalla MODE-nappainta. Vaihda yksikköä useita kertoja UNIT-nappainta painamalla: m/s (metriä sekunnissa), km/h (kilometriä tunnissa), mil/h (mailia tunnissa), ft/m (jalkaa minuutissa), ft/s (jalkaa sekunnissa), knots (solmua).

Vaihda näytöön mittauksen aikainen pienin tai suurin arvo painamalla nappäintä MAX/MIN. Pidä mittausarvo naytössa painamalla HOLD-nappäintä.

HOLD-toiminto aktivoituna toiminnot MODE, UNIT ja MIN/MAX eivat ole aktivoituina. Painamalla uudelleen nappaintä HOLD ovat toiminnot jalleen kaytossa.

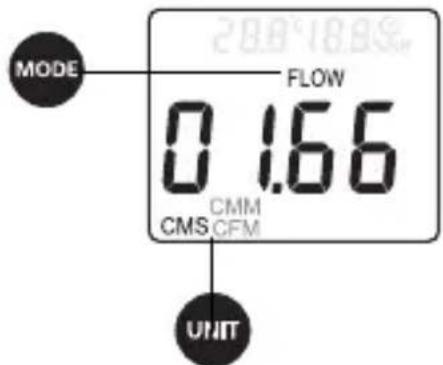

6 Tilavuusvirta

Tilavuusvirran määrittämiseksi on ensin määriteltäva virtauslähteen tuloaukon pinta-ala.

Kytke laite toimintaan.

Aktivoi tilavuusvirran märittamistoiminto painamalla MODE-näppäintä, kunnes näyttoön tulee AREA. Ensimmäinen luku alkaa vilkkua.

Aseta pinta-ala nappaimilla 一 ^ ( + ) ja SET (desimaalikohdan muuttaminen).

Pinta-alan voi antaa sekä neliömetreissä (m2)
että neliöjaloissa (ft2). Kaksoisäänimerkki ilmoittaa, etta arvo on syötety.

Aktivi FLOW-toiminto MODE-näppäintä painamalla. Kun olet valinnut yksikon - CMM (kuutiometriä minuutissa), CFM (kuutiojalkaa minuutissa) ja CMS (kuutiometriä sekunnissa) - UNIT-näppäimellä, tilavuusvirta lasketaan asetetun pinta-alan mukaisesti.

Vaihda näytöön mittauksen aikainen pienin tai suurin arvo painamalla nappäintä MAX/MIN. Pida mittausarvo naytössa painamalla HOLD-painiketta.

HOLD-toiminto aktivoituna toiminnot MODE, UNIT ja MIN/MAX eivat ole aktivoituina. Painamalla uudelleen nappaintä HOLD ovat toiminnot jälleen käytössä.

MIN/MAX/HOLD

Aktivoi MAX-toiminto MAX/MIN-näppäintä painamalla. Tosiaikaisena näytetä vä mittausarvo on suurin mitattu arvo. Aktivoi MIN-toiminto painamalla uudelleen MAX/MIN-näppäintä. Näytöön tulee pienin mitattu arvo. Poista toiminnon MAX/MIN aktivointi painamalla näppäintä taas uudelleen, kunnes näytösta poistuu tämä arvo.

Painamalla HOLD-näppäintä mittausarvo pidetaän näytössä. Lopeta tämä toiminto painamalla näppäintä uudelleen.

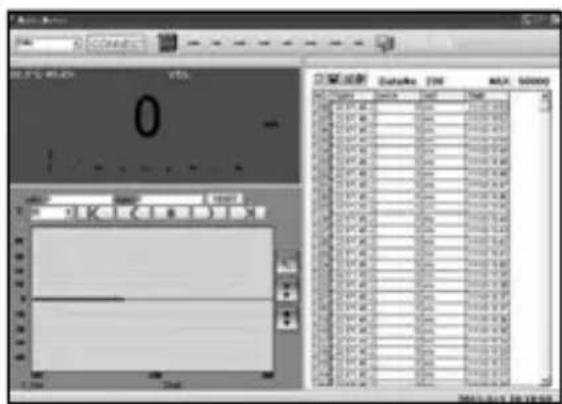

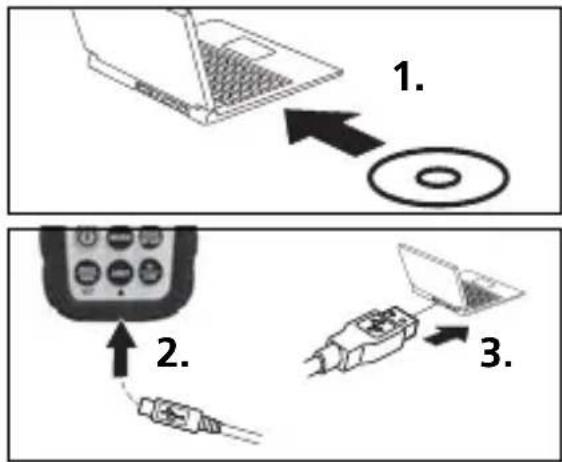

USB-tiedonsiirto

USB-liittymän kautta mittausarvot voi siirtä PC:lle tosiaikaisesti. Laitteen mukana toimitetulla ohjelma tiedot voi tallentaa ja dokumentoida.

Sitä varten asenna PC:lle ensin CD:ltä ohjelma ja vastaava ajuri. Asentaessasi noudata asennusohjelman ohjeita. Kytke mittari tietokoneeseen ohjelman asentamisen jälkeeen USB:n avulla. Kaynnista ohjelma. Aktivoi USBtoiminto pitämllä USB-nappainta painettuna. Nyt ohjelma nayttä mittausarvot sekä numeerisina etta graafi sessa muodossa.

Katso muut ohjelman käyttoa koskevat ohjeet Ohjevalikosta. Niissä on selostetu yksityiskohtaisesti ohjelman eri toiminnot.

Tekniset tiedot
Mittausalue Tarkkuus Tarkkuus
Tuulen nopeus
0,80 - 30,00 m/s 0,01 m/s ± (2,0 % + 50 digits)
1,40 - 144,0 km/h 0,01 km/h ± (2,0 % + 50 digits)
1,30 - 98,50 ft/s 0,01 ft/s ± (2,0 % + 50 digits)
0,80 - 58,30 solmua 0,01 solmua ± (2,0 % + 50 digits)
0,90 - 67,20 mil/h 0,01 mil/h ± (2,0 % + 5 digits)
78 - 5 900 ft/m 1 ft/m ± (2,0 % + 5 digits)
Ympäristölmpötila, kastepiste, kostea lämpömittari
-10 - 60 °C 0,1 °C ± 1,5 °C
Suhteellinen ilmankosteus
20 - 80 % rH	0,1 %rH	± 3% (25°C)
< 20 ja > 80 % rH	0,1 %rH	± 5% (25°C)
Mittausalue Tarkkuus Pinta-ala
CMM, CFM, CMS
0 - 99 990 m3/min	1 m3/min	0...9,999 m2
0 - 99 990 ft3/min	1 ft3/min	0...9,999 ft2
0 - 9 999 m3/sek	1 m3/sek	0...9,999 m2
Virtualähde		1 x 6F22 9V
Käyttolampötila		0 °C...40 °C
Maksimi suhteellinen ilmankosteus		85 %
Mitat (L x K x S)		85 x 165 x 38 mm
Paino		200 g

Oikeus teknisiin muutoksiin pidatetaan. 01.12.

EY-määräykset ja havittäminen

Laite tayttä kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettav vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita: www.laserliner.com/info
