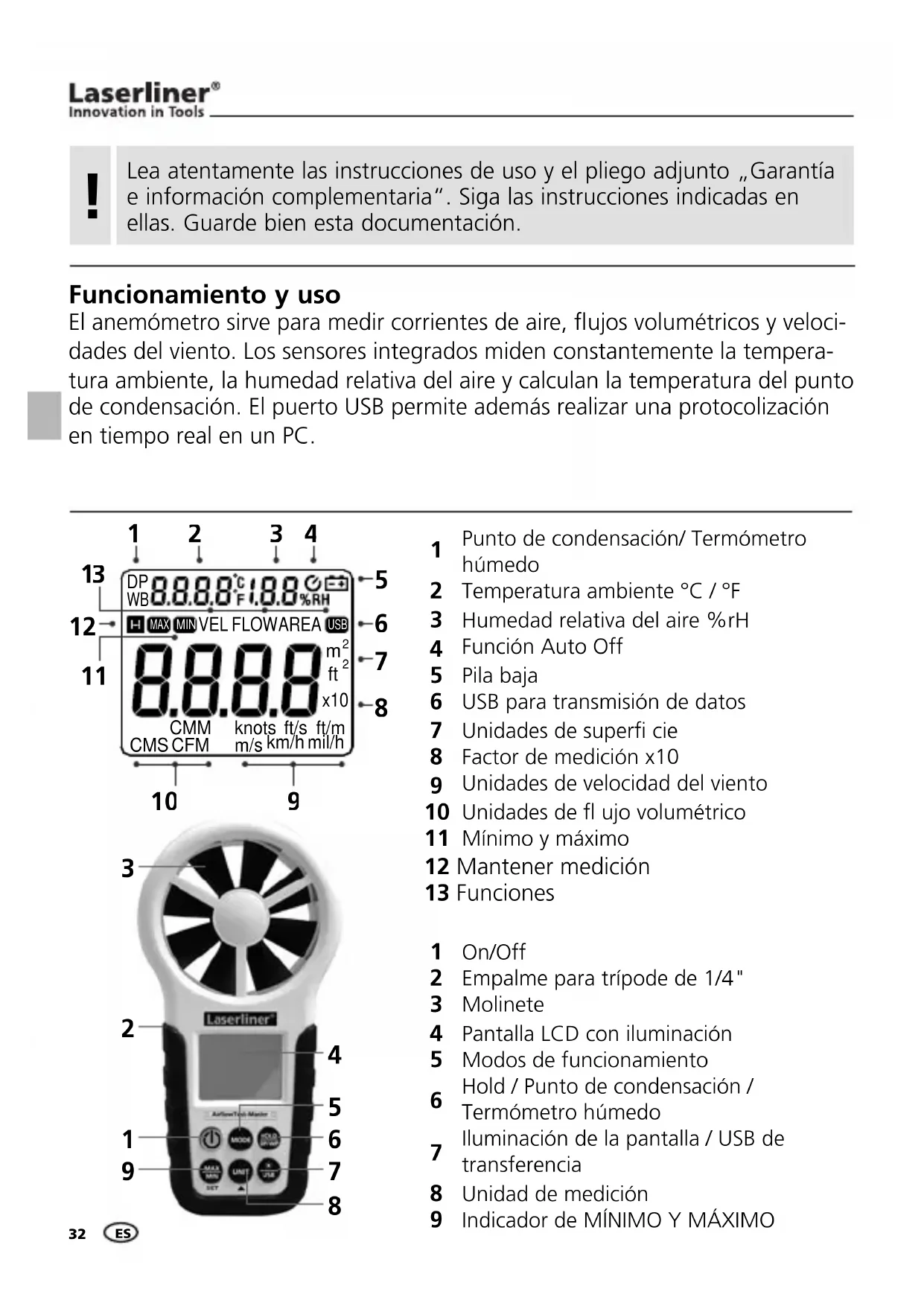

MANUAL DE USUARIO AirflowTestMaster Laserliner

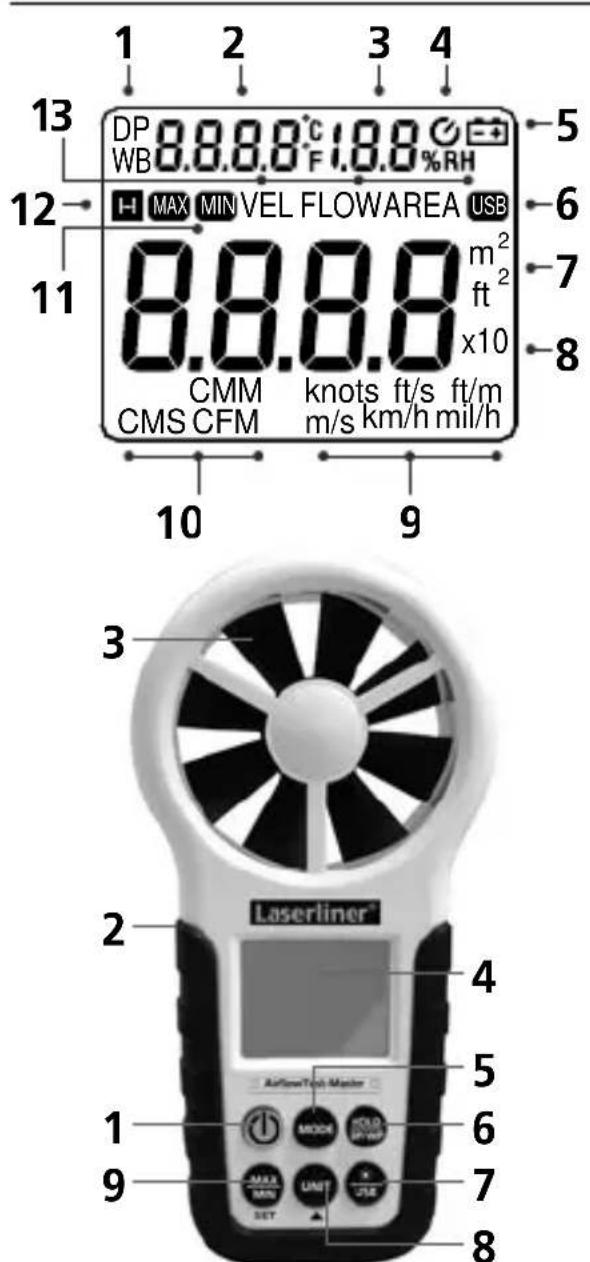

Pantalla LCD con iluminación

Modos de funcionamiento

Hold / Punto de condensación / Termómetro húmedo

Iluminación de la pantalla / USB de transferencia

Punto de condensación/ Termómetro húmedo

Humedad relativa del aire %rH

USB para transmisión de datos

Factor de medición x10

Unidades de velocidad del viento

Unidades de × ujo volumétrico

Mínimo y máximo 12 Mantener medición 13 Funciones Funcionamiento y uso El anemómetro sirve para medir corrientes de aire, × ujos volumétricos y veloci- dades del viento. Los sensores integrados miden constantemente la tempera- tura ambiente, la humedad relativa del aire y calculan la temperatura del punto de condensación. El puerto USB permite además realizar una protocolización en tiempo real en un PC. Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

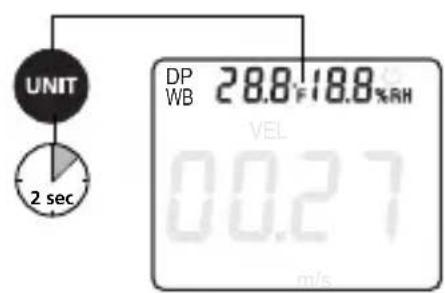

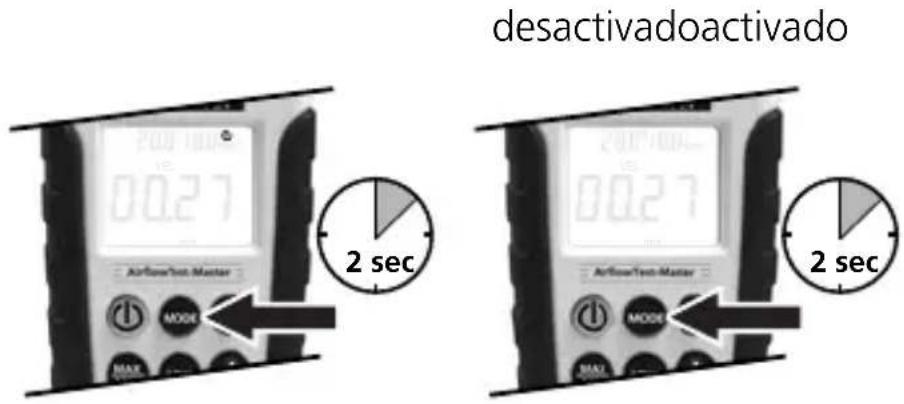

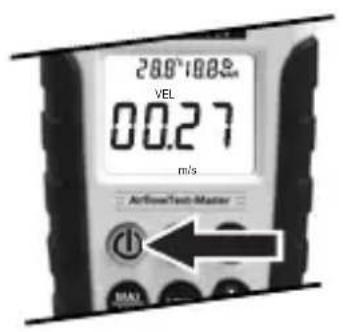

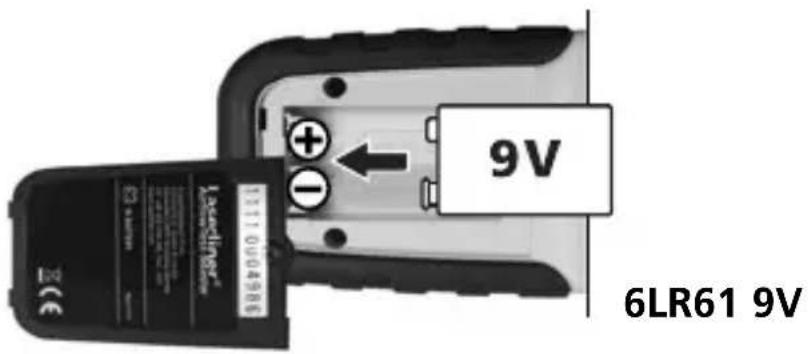

2 sec 2 sec Cuando está encendido, en la pantalla se mue- stran permanentemente la temperatura ambi- ente y la humedad relativa del aire. En lugar de la temperatura ambiente se puede cambiar a la temperatura del punto de condensación o a la temperatura de termómetro húmedo. Para cambiar de unos parámetros a otros pulse lar- gamente el botón „DP/WP“. Las unidades °C/°F pueden ser ajustadas pulsando largamente el botón „UNIT“. Clima ambiental desactivadoactivado AUTO-Off (20 min.) Abra la caja de las pilas y coloque éstas en la posición que indican los símbolos. Preste atención a la correcta polaridad. Colocación de las pilas ES34

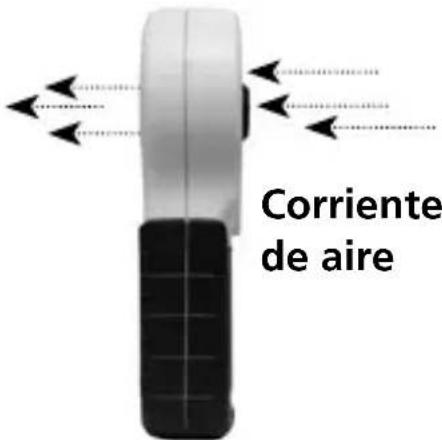

m/s Corriente de aire Cuando está activa la función „HOLD“ se desactivan las funciones „MODE“, „UNIT“ y „MAX/MIN“. Si se pulsa de nuevo el botón „HOLD“ se activan de nuevo esas funciones.

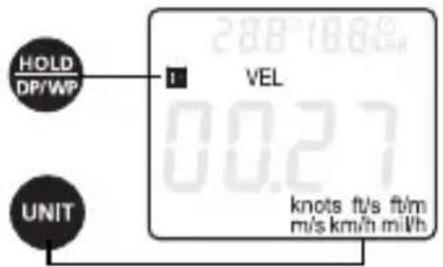

Active la función „VEL“ pulsando el botón „MODE“ después de encender el aparato. Al pulsar varias veces el botón „UNIT“ van cambi- ando las unidades: m/s (metros por segundo), km/h (kilómetros por hora), mil/h (millas por hora), ft/m (pies por minuto), ft/s (pies por segundo), knots (nudos). Si se pulsa el botón „MAX/MIN“ aparece indi- cado en la pantalla el valor máximo o mínimo durante la medición. El botón „HOLD“ sirve para mantener el valor de medición actual. Velocidad del viento Por favor, tenga en cuenta las siguientes indicaciones al determinar la velocidad del viento o el ƃ ujo volumétrico: – Coloque el aparato paralelo a la fuente del × ujo: – Coloque el aparato tan cerca como sea posible de la fuente del × ujo: – Determine el punto de máxima corriente con la función „MAX“. – Evite la radiación solar directa durante la medición. ES35 AirflowTest-Master

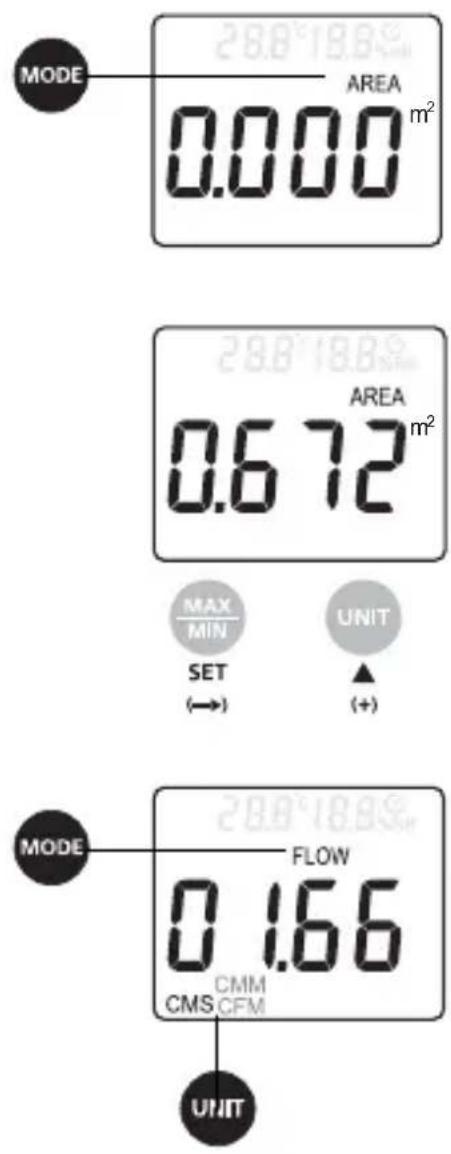

Para determinar el × ujo volumétrico es necesa- rio deÖ nir al principio la superÖ cie de salida de la fuente del × ujo. Después de encender el aparato, pulse el botón „MODE“ para activar la medición del × ujo volumétrico hasta que aparezca en la pantalla „AREA“. La primera cifra comienza a parpadear. Introduzca ahora la superÖ cie a determinar con ayuda de los botones „“ (+) y „SET“ (deÖ nir posición de la coma). La superÖ cie introducida puede estar expresada en metros cuadrados (m2) o en pies cuadrados (ft2). Un pitido doble señala el Ö nal de la intro- ducción de datos. Active la función „FLOW“ pulsando el botón „MODE“. Una vez seleccionada la unidad correspondiente – CMM (metros cúbicos por minuto), CFM (pies cúbicos por minuto) y CMS (metros cúbicos por segundo) – con el botón „UNIT“ , el aparato calcula el × ujo volumétrico en función de la superÖ cie especiÖ cada. Si se pulsa el botón „MAX/MIN“ aparece indi- cado en la pantalla el valor máximo o mínimo durante la medición. El botón „HOLD“ sirve para mantener el valor de medición actual. Flujo volumétrico Cuando está activa la función „HOLD“ se desactivan las funciones „MODE“, „UNIT“ y „MAX/MIN“. Si se pulsa de nuevo el botón „HOLD“ se activan de nuevo esas funciones.

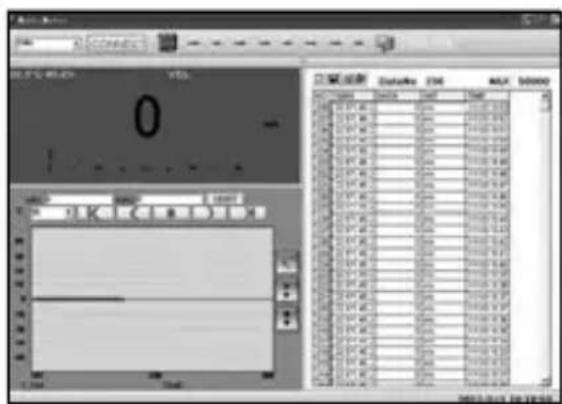

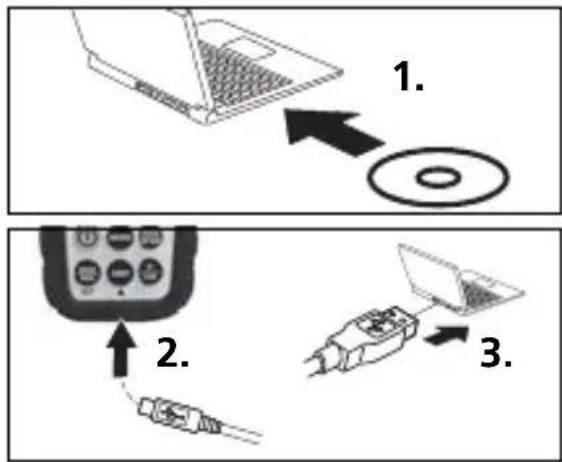

Con ayuda del puerto USB integrado es posible transmitir los valores medidos al PC en tiempo real y con el software adjunto guardarlos y elaborar la documentación de los mismos. En primer lugar debe instalar el programa y el controlador respectivo en el terminal desde el CD. Siga las instrucciones de la rutina de instalación. Una vez Ö naliza- da correctamente la instalación, conecte el instrumento de medición al PC y establezca la conexión USB. Inicie el programa y active la función USB pulsando para ello el botón „USB“. Ahora el programa presenta los valores medidos tanto en formato numérico como gráÖ co. Encontrará más información sobre el manejo del software en la función de ayuda, que incluye una descripción detallada de sus funciones. Transmisión de datos por USB Con el botón „MAX/MIN“ se activa la función de máximo. El valor que se muestra en la pantalla en esos momentos se corresponde con el valor máximo medido. Pulsar de nuevo el botón „MAX/MIN“ activa la función de mínimo y ofrece el valor mínimo medido. Para desactivar la función „MAX/MIN“, pulse una vez más ese botón, hasta que se borre de la pantalla esa indicación. Pulsando el botón „HOLD“ se mantiene en la pantalla el valor medido en ese momento. Pulsar de nuevo ese botón desactiva la función. ES37 AirflowTest-Master Disposiciones europeas y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: www.laserliner.com/info Sujeto a modificaciones técnicas. 01.12. Datos técnicos Rango de medición Resolución Precisión Velocidad del viento 0,80…30,00 m/s 0,01 m/s ± (2,0 % + 50 digits) 1,40…144,0 km/h 0,01 km/h ± (2,0 % + 50 digits) 1,30…98,50 ft/s 0,01 ft/s ± (2,0 % + 50 digits) 0,80…58,30 nudos 0,01 nudos ± (2,0 % + 50 digits) 0,90…67,20 mil/h 0,01 mil/h ± (2,0 % + 5 digits) 78…5900 ft/m 1 ft/m ± (2,0 % + 5 digits) Temperatura ambiente, punto de condensación, termómetro húmedo -10 °C … 60 °C 0,1 °C ± 1,5 °C Humedad relativa del aire 20…80 %rH 0,1 %rH ± 3% (25°C) <20 y >80 %rH 0,1 %rH ± 5% (25°C) Rango de medición Resolución Superficie

Alimentación de tensión 1 x 6F22 9V Temperatura de trabajo 0 °C…40 °C Humedad relativa del aire máx. 85 % Medidas (An x Al x F) 85 x 165 x 38 mm Peso 200 g ES38
