AirflowTestMaster - Anemometer Laserliner - Gratis gebruiksaanwijzing en handleiding

Soort apparaat	Anemometer
Merk	Laserliner
Model	AirflowTestMaster
Afmetingen (b x h x d)	85 x 165 x 38 mm
Gewicht	200 g
Voeding	1 batterij 9V (6F22)
Windsnelheidsbereik	0,80 tot 30,00 m/s (ook km/h, ft/s, knopen, mil/h, ft/m)
Resolutie snelheid	0,01 m/s
Nauwkeurigheid snelheid	±(2,0% + 50 cijfers)
Omgevingstemperatuurbereik	-10 °C tot 60 °C
Resolutie temperatuur	0,1 °C
Nauwkeurigheid temperatuur	±1,5 °C
Relatieve vochtigheidsbereik	20 tot 80 % RH (uitgebreid: <20 en >80 % RH)
Resolutie vochtigheid	0,1 % RH
Nauwkeurigheid vochtigheid	±3 % (bij 25 °C, 20-80 % RH) ; ±5 % (buiten bereik)
Volumestroombereik	0 tot 99990 m³/min (ook CFM, CMS)
Hoofdfuncties	Meting van windsnelheid, volumestroom, temperatuur, vochtigheid, dauwpunt, natte bol, MIN/MAX, HOLD, automatische uitschakeling (20 min), achtergrondverlichting, USB-overdracht met software
Bedrijfstemperatuur	0 °C tot 40 °C
Maximale bedrijfsvochtigheid	85 %
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Vermijd overmatig vocht en oplosmiddelen.
Veiligheid	Volg de veiligheidsinstructies. Gebruik de batterij correct. Niet blootstellen aan schokken of extreme temperaturen.
Algemene informatie	Conform EU-richtlijnen. Afvoer volgens AEEA. Meer informatie op www.laserliner.com/info

Veelgestelde vragen - AirflowTestMaster Laserliner

Hoe meet ik de windsnelheid met de AirflowTestMaster?

Zet het apparaat aan, druk op de MODE toets tot VEL verschijnt. Plaats het apparaat parallel aan en dicht bij de luchtstroombron. Gebruik de UNIT toets om van eenheid te veranderen (m/s, km/h, enz.).

Hoe wijzig ik de meeteenheid?

Druk meerdere keren op de UNIT toets om door de beschikbare eenheden te bladeren: m/s, km/h, mil/h, ft/m, ft/s, knopen. Houd voor temperatuur de UNIT toets ingedrukt om te schakelen tussen °C en °F.

Hoe gebruik ik de HOLD-functie?

Druk op de HOLD toets om de huidige gemeten waarde op het scherm te bevriezen. Druk nogmaals om uit te schakelen. Opmerking: de functies MODE, UNIT en MIN/MAX zijn uitgeschakeld zolang HOLD actief is.

Wat te doen als het pictogram voor een lege batterij verschijnt?

Vervang de batterij door een nieuwe van het type 9V (6F22). Open het batterijvak, let op de aangegeven polariteit (+/-).

Hoe zet ik gegevens over naar een pc?

Installeer de software en stuurprogramma's vanaf de meegeleverde cd. Sluit het apparaat via USB aan op de pc, houd de USB toets ingedrukt om de verbinding te activeren. De software toont de waarden in realtime.

Hoe stel ik het oppervlak in voor de berekening van het volumestroom?

In de volumestroommodus drukt u op MODE tot AREA verschijnt. Het eerste cijfer knippert. Gebruik ▲ (plus) en SET (decimaal) om het oppervlak in m² of ft² in te voeren. Een pieptoon bevestigt het einde.

Wat is de nauwkeurigheid van de windsnelheidsmeting?

De nauwkeurigheid is ±(2,0% + 50 cijfers) over het hele bereik. Bijvoorbeeld, voor een meting van 10,00 m/s kan de fout ongeveer ±0,70 m/s zijn.

Hoe schakel ik de automatische uitschakeling in of uit?

De automatische uitschakeling is standaard ingeschakeld na 20 minuten inactiviteit. Om deze uit te schakelen, houdt u de MODE toets ingedrukt tijdens het inschakelen tot het AUTO-OFF-pictogram verdwijnt.

Wat betekenen de weergaven van dauwpunt en natte bol?

Het dauwpunt is de temperatuur waarbij de lucht verzadigd raakt. De natteboltemperatuur wordt gemeten met een natte thermometer. Houd DP/WP lang ingedrukt om tussen deze waarden te schakelen.

Hoe maak ik de anemometer schoon?

Gebruik een droge, zachte doek. Gebruik geen oplosmiddelen of water. Dompel het apparaat niet onder. Bescherm het windmolentje tegen schokken.

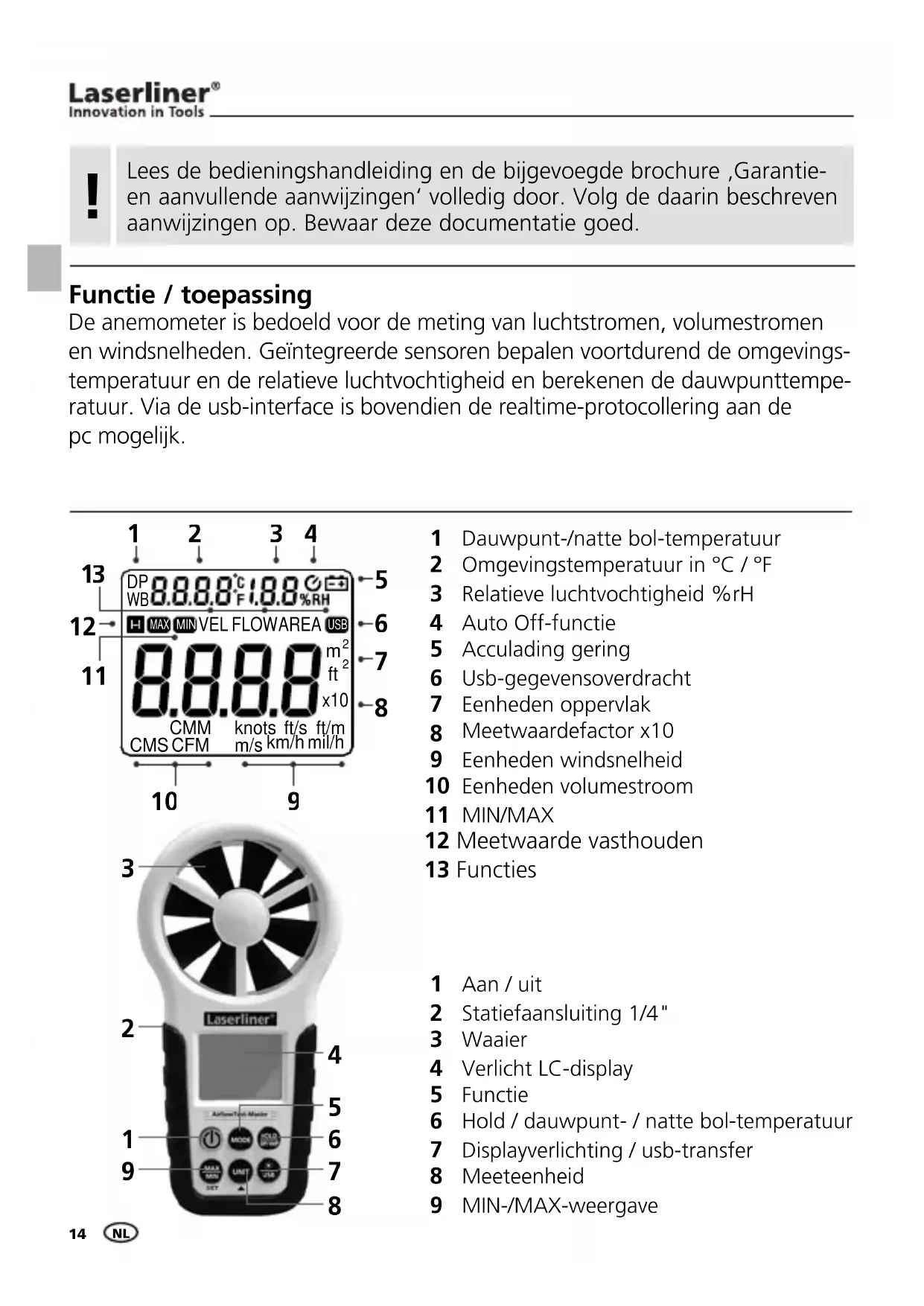

GEBRUIKSAANWIJZING AirflowTestMaster Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantie-en aanvullende aanwijzingen' volledig door. Volg deaarin beschreiben aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

De anemometer is bedoeld voor de meting van luchtstromen, volumestromen en windsnelheden. Geintegreerde sensoren bepalen voortdurend de omgevings-temperatuur en de relatieve luchtvochtigheid en berekenen de dauwpunttemperatuur. Via de usb-interface is bovendien de realtime-protocollering aan de pc möglichk.

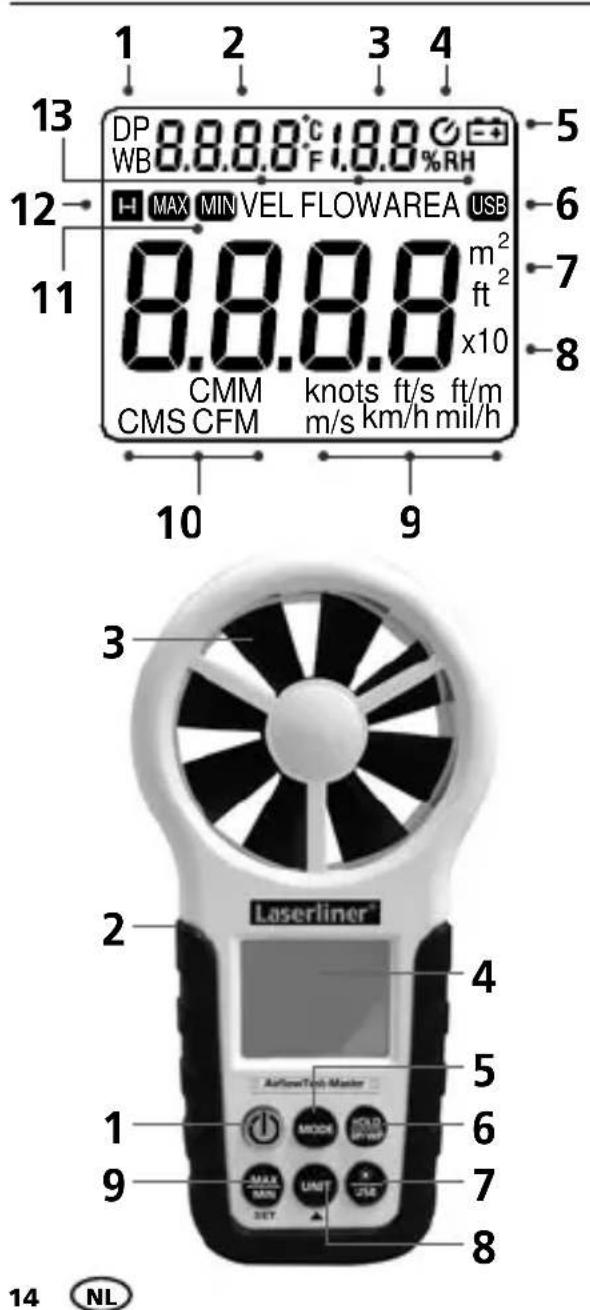

1 Dauwpunt-/natte bol-temperatuur
2 Omgevingstemperatuur in ^ C / F
3 Relatieve luchtvochtigheid % rH
4 Auto Off-function
5 Acculading gering
6 Usb-gegevensoverdracht
7 Eenheden oppervlak
8 Meetwaardefactor x10
9 Eenheden windsnelheid
10 Eenheden volumestroom
11 MIN/MAX
12 Meetwaarde vasthouden
13 Functies

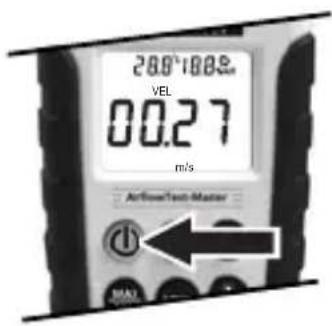

1 Aan / uit
2 Statiefaansluiting 1/4"
3 Waaier
4 Verlicht LC-display
5 Functie
6 Hold / dauwpunt- / native bol-temperatuur
7 Displayverlichting / usb-transfer
8 Meeteenheid
9 MIN-/MAX-weergave

Plaatsen van de batterijen

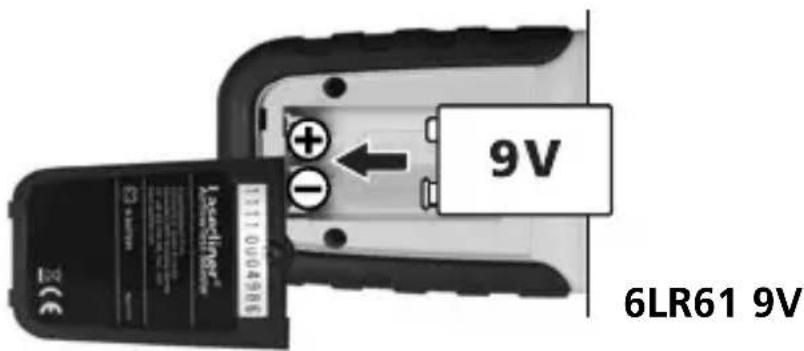

Batterijvakje openen en batterijplaatsen overeenkomstig deinstallationsymbolen Daar bij opjuiste polariteit letten.

ON/OFF

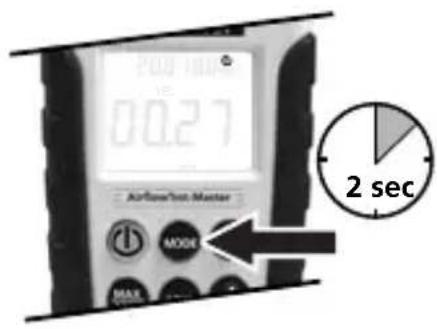

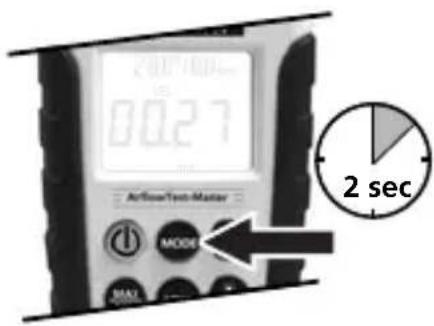

B AUTO-Off (5 min.)

gedeactiveerdgeactiveerd

4 Ruimteklimaat

In ingeschakelde toestand worden de omgevingstemperatuur en de relatieve luchtvochtigheid constant op het display weergegeven. Inplaats van de omgevingstemperatuur kan ook de dauwpunt- of natte bol-temperatuur worden ingesteld. Door de toets ,DPwP' lang in te drukken,=kunt u:tussen de verschillende waarden omschakelen.

Druk lang op de toets, UNIT' om de eenheden ^ C / F in te stellen.

Neem de volgende gebruiksinstructies in acht bij de bepaling van de windsnelheid of de volumestroom:

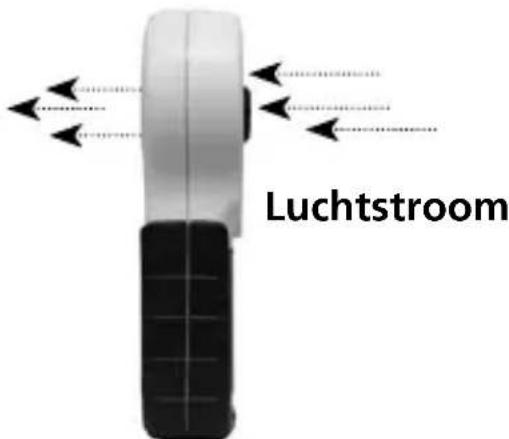

• plaats het apparaat parallel aan de stromingsbron
• plaats het apparaat zo zich mogelijk bij de stromingsbron
• bepaal met behulp van de MAX-functionie de plek met de sterkste luchtstroom
• vermijd directe zonnestraling tijdens de meting

B Windsnelheid

Activeer na het inschakelen de functie, VEL' door op de, MODE'-toets te drukken. Door het meertere malen indrukken van de toets, UNIT' veranderen de eenheden: m/s (meter per seconde), km/h (kilometer per uur), mil/h (mijl per uur), ft/m (voet per minuut), ft/s (voet per seconde), knots (knopen).

Door het indrukken van de toets, MAX/MIN' wordt de hoogste resp. laagste waardeijdens een meting op het display weergegeven. Druk op de toets "HOLD" om de actuèle meetwaarde te behouden.

Bij geactiveerde, HOLD'-functie zijn de functies, MODE', UNIT' en, MIN/MAX' gedestructiveerd. Na hernieuwd indrukken van de toets, HOLD' staan de functies wee ter beschikking.

6 Volumestroom

Voor de bepaling van de volumestroom要去erst de uitlaatopening van de stromingsbron worden gedefiNieerd.

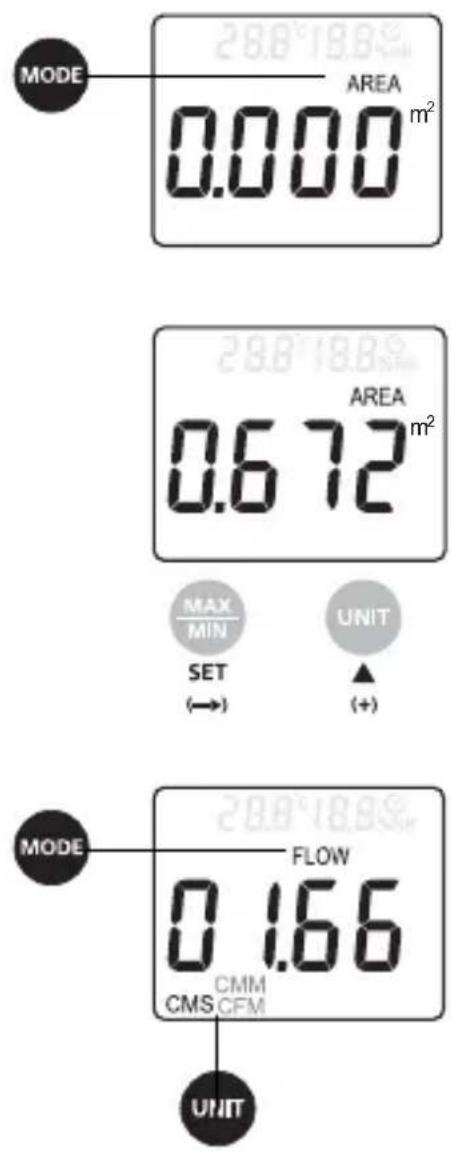

Activeer de functie voor de meting van de volumestroom door de toets, MODE' na het inschakelen in te drukken totdat, AREA' op het display verschijnt. Het eerste cijfer begint te knipperen. Stel het berekende oppervlak in met behulp van de toetsen, ^(+) en, SET (decimaalcijfer wijzigen).

Het ingesteld oppervlak kan zowel in vierkante meter (^2) als in vierkante voet (ft²) worden aangegeven. Een dubbel piepgeluid signaleert de aflsuiting van de invoer.

Activeer de functie ,FLOW' door op de ,MODE'toets te drukken. Na de keuze van de dienovereenkomstige eenheid - CMM (kubieke meter per minuut), CFM (kubieke voet per minuut) en CMS (kubieke meter per seconde) - met de toets ,UNIT' worden de volumestroom bepaald aan de hand van het ingestelde oppervlak.

Door het indrukken van de toets, MAX/MIN' wordt de hoogste resp. laagste waarde tijdens een meting op het display weergegeven. Druk op de toets, HOLD" om de actuèle meetwaarde te behouden.

！

Bij geactiveerde, HOLD'-functie zijn de functies, MODE', UNIT' en, MIN/MAX' gedeactiveerd. Na hernieuwd indrukken van de toets, HOLD' staan de functies wee ter beschikking.

MIN/MAX/HOLD

Druk op de toets, MAX/MIN' om de MAX-functie te activeren. De actueel weergegeven meetwaarde kommt overeen met de grootste gemeten waarde. Druk opnieuw op de toets, MAX/MIN' om de MIN-functie te activeren en dekleinste, gemeten waarde wee ter goven. Om de functie, MAX/MIN' te deactiveren drukt u nog een keer op de toets totdat de weergave nicht meer op hetdisplay verschijnt.

Druk op de toets, HOLD' om de actuèlemeetwaarde op het display te houden. Druk opnieuw op de toets om de weergave te deactiveren

8 Usb-overdracht

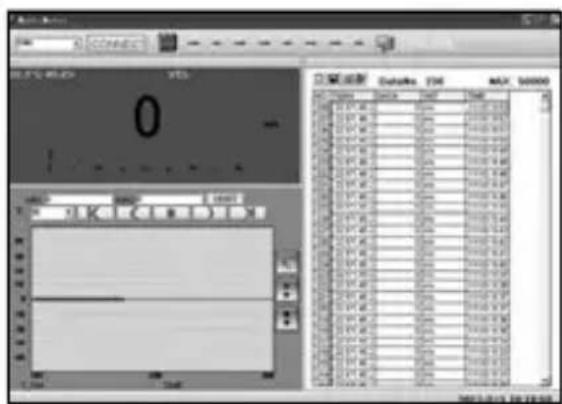

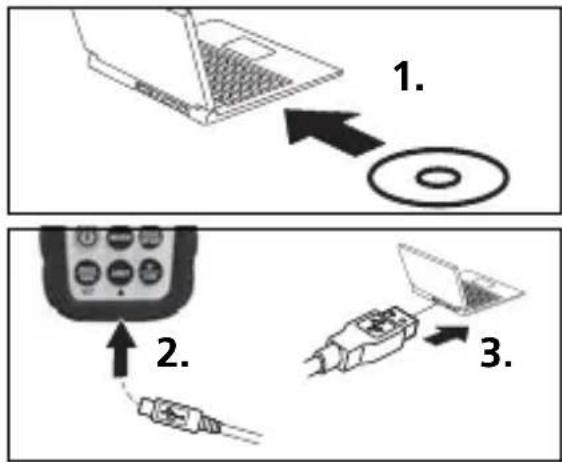

Met behulp van de geintegreerde usb-interface kuren meetwaarden in realtime maar de pc worden overgedragen en met behulp van de bijgeleverde software opgeslagen en gedocumenteerd worden. Installer eerst de software en de Dienovereenkomstige besturingsprogramma's van de cd op uw pc. Volg de instructies van de installmenteroutine op. Sluit het meettoestel na de succesvolle installmentie aan op uw pc en breng een usbverbinding tot stand. Start de software en activeer de usb-functie door de toets,USB' ingedrukt te houden. De software geeft nu demeetwaarden zowel in numerieke als in grafi sche vom wee.

Voor de verdere bediening van de software verwijzen wij maar de help-functie die een gedetailleerde beschrijving van de functies bevat.

Technische gegevens
Meetbereik Resolutie Nauwkeurigheid
Windsnelheid
0,80...30,00 m/s 0,01 m/s ± (2,0 % + 50 digits)
1,40...144,0 km/h 0,01 km/h ± (2,0 % + 50 digits)
1,30...98,50 ft/s 0,01 ft/s ± (2,0 % + 50 digits)
0,80...58,30 knopen 0,01 knopen ± (2,0 % + 50 digits)
0,90...67,20 mil/h 0,01 mil/h ± (2,0 % + 5 digits)
78...5900 ft/m 1 ft/m ± (2,0 % + 5 digits)
Omgevingstemperatuur, dauwpunt, natte bol
-10 °C...60 °C 0,1 °C ± 1,5 °C
Relatieve luchtvochtigheid
20...80 %rH 0,1 %rH ± 3%	(25°C)
<20 en >80 %rH 0,1 %rH	± 5% (25°C)
Meetbereik Resolutie Oppervlak
CMM, CFM, CMS
0...99990 m³/min	1 m³/min	0...9,999 m²
0...99990 ft³/min	1 ft³/min 0...9,999 ft	²
0...9999 m³/sec	1 m³/sec	0...9,999 m²
Spanningsvoorziening		1 x 6F22 9V
Arbeidstemperatuur		0 °C...40 °C
Max. relatieve luchtvochtigheid		85 %
Afmetingen (B x H x D)		85 x 165 x 38 mm
Gewicht		200 g

Technische wijzigingen voorbehonden. 01.12

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zichnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatusuur geschaden verzameld en afgevoerd worden.

Verdere visigheids- en aanvullende instructies onder:

www.laserliner.com/info
