AirflowTestMaster - Anemometer Laserliner - Gratis bruksanvisning och manual

Typ av enhet	Anemometer
Märke	Laserliner
Modell	AirflowTestMaster
Mått (l x h x p)	85 x 165 x 38 mm
Vikt	200 g
Strömförsörjning	1 batteri 9V (6F22)
Vindhastighetsområde	0,80 till 30,00 m/s (även km/h, ft/s, knop, mil/h, ft/m)
Upplösning hastighet	0,01 m/s
Noggrannhet hastighet	±(2,0% + 50 siffror)
Omgivningstemperaturområde	-10 °C till 60 °C
Temperaturupplösning	0,1 °C
Temperaturnoggrannhet	±1,5 °C
Relativ fuktighetsområde	20 till 80 % RH (utökat: <20 och >80 % RH)
Fuktighetsupplösning	0,1 % RH
Fuktighetsnoggrannhet	±3 % (vid 25 °C, 20-80 % RH); ±5 % (utanför område)
Volymflödesområde	0 till 99990 m³/min (även CFM, CMS)
Huvudfunktioner	Mätning av vindhastighet, volymflöde, temperatur, fuktighet, daggpunkt, våt kul-temperatur, MIN/MAX, HOLD, automatisk avstängning (20 min), bakgrundsbelysning, USB-överföring med programvara
Driftstemperatur	0 °C till 40 °C
Max driftfuktighet	85 %
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Undvik överdriven fukt och lösningsmedel.
Säkerhet	Följ säkerhetsanvisningarna. Använd batteriet korrekt. Utsätt inte för stötar eller extrema temperaturer.
Allmän information	Överensstämmer med EU-direktiv. Avfallshantering enligt WEEE. Mer information på www.laserliner.com/info

Vanliga frågor - AirflowTestMaster Laserliner

Hur mäter man vindhastighet med AirflowTestMaster?

Slå på enheten, tryck sedan på MODE-knappen tills VEL visas. Placera enheten parallellt med strömningskällan, nära den. Använd UNIT-knappen för att ändra enhet (m/s, km/h, etc.).

Hur ändrar man måttenhet?

Tryck flera gånger på UNIT-knappen för att bläddra bland tillgängliga enheter: m/s, km/h, mil/h, ft/m, ft/s, knop. För temperatur, håll UNIT intryckt för att växla mellan °C och °F.

Hur använder man HOLD-funktionen?

Tryck på HOLD-knappen för att frysa det aktuella mätvärdet på skärmen. Tryck igen för att avaktivera. Obs: funktionerna MODE, UNIT och MIN/MAX är inaktiverade medan HOLD är aktiv.

Vad gör man om ikonen för svagt batteri visas?

Byt ut batteriet mot ett nytt av typ 9V (6F22). Öppna batterifacket, följ angiven polaritet (+/-).

Hur överför man data till en PC?

Installera programvaran och drivrutinerna från medföljande CD. Anslut enheten till PC via USB, håll USB-knappen intryckt för att aktivera anslutningen. Programvaran visar värden i realtid.

Hur ställer man in area för beräkning av volymflöde?

I volymflödesläge, tryck på MODE tills AREA visas. Den första siffran blinkar. Använd ▲ (plus) och SET (decimal) för att ange area i m² eller ft². En signal bekräftar slutet.

Vilken noggrannhet har vindhastighetsmätningen?

Noggrannheten är ±(2,0% + 50 siffror) över hela området. Till exempel, för en mätning på 10,00 m/s kan felet vara cirka ±0,70 m/s.

Hur aktiverar eller inaktiverar man automatisk avstängning?

Automatisk avstängning är aktiverad som standard efter 20 minuters inaktivitet. För att inaktivera, håll MODE-knappen intryckt vid påslagning tills AUTO-OFF-ikonen försvinner.

Vad betyder visningarna för daggpunkt och våt kul-temperatur?

Daggpunkten är den temperatur vid vilken luften blir mättad. Våt kul-temperatur mäts med en våt termometer. Håll DP/WP intryckt för att växla mellan dessa värden.

Hur rengör man anemometern?

Använd en torr, mjuk trasa. Använd inte lösningsmedel eller vatten. Undvik att sänka ner enheten. Skydda vinghjulet mot stötar.

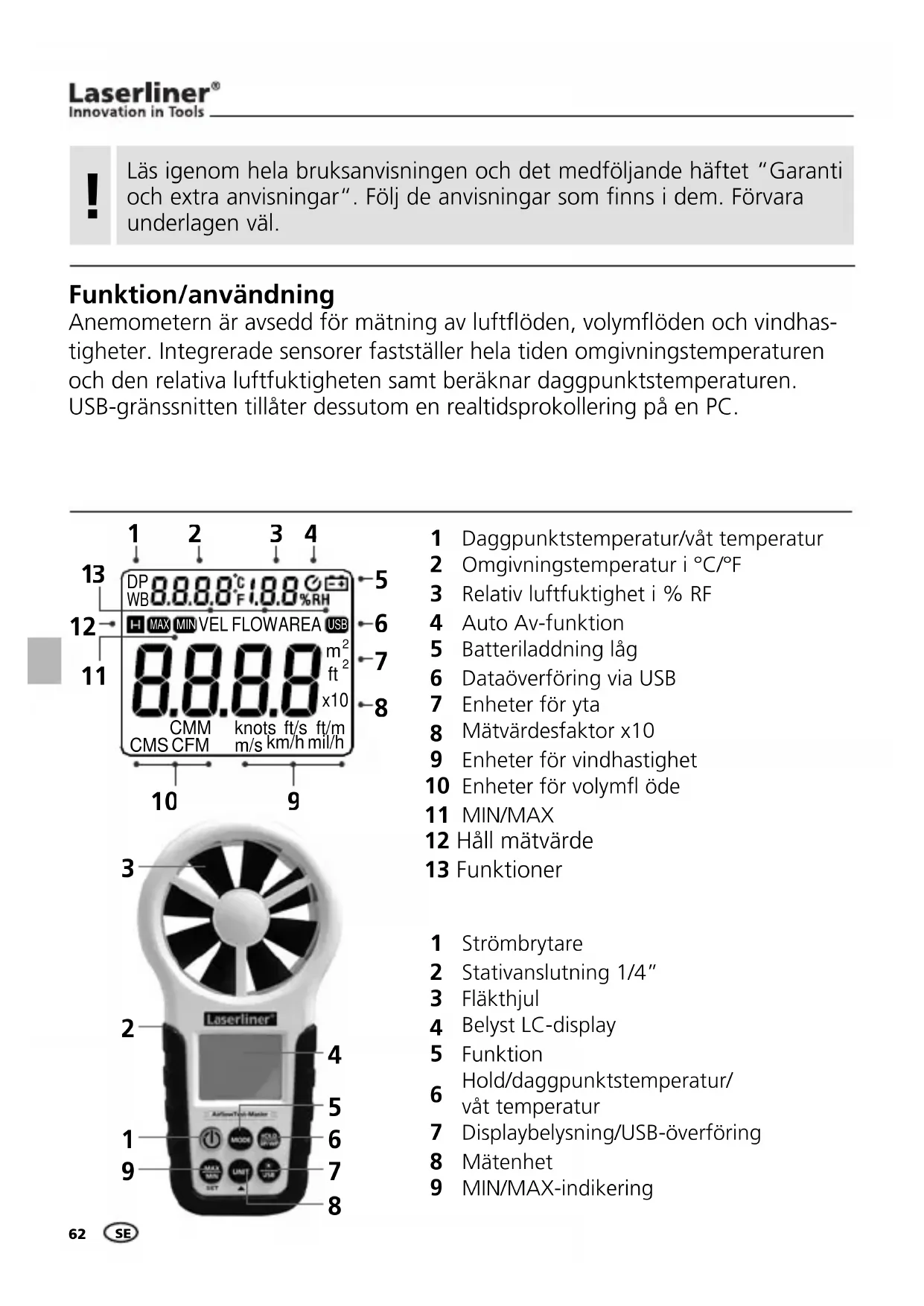

BRUKSANVISNING AirflowTestMaster Laserliner

Läsigenom hela bruksanvisingen och det medfoljande haftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara underlagen väl.

Funktion/användning

Anemometern ar avsedd for matning av luftfloden, volymfloden och vindhastigheter. Integrerade sensorer faststaller hela tiden omgivningstemperaturen och den relativa luftfuktigheten samt beraknar daggpunktsttemperaturen. USB-gransnitten tillater dessutom en realtidsprokollering pa en PC.

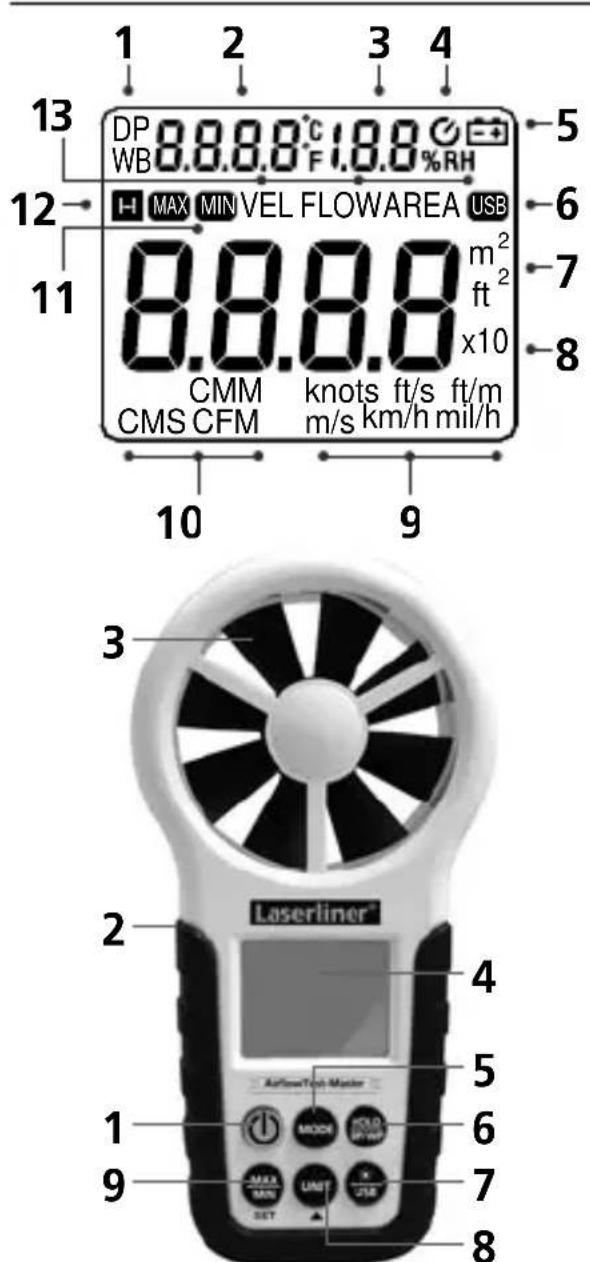

1 Daggpunktstemperatur/vat temperatur
2 Omgivningstemperatur i ^ C / F
3 Relativ luftfuktigkeit i % RF
4 Auto Av-funktion
5 Batteriladdning lag
6 Dataöverfüring via USB
7 Enheter for yta
8 Matvardesfaktor x10
9 Enheter for vindhastighet
10 Enheter for volymfl ode
11 MIN/MAX
12 Håll matvärde
13 Funktioner

1 Strömbrytare
2 Stativanslutning 1/4"
3 Flakthjul
4 Belyst LC-display
5 Funktion
Hold/daggpunktstemperatur/
vát temperatur
7 Displaybelysning/USB-Överörning
8 Matenhet
9 MIN/MAX-indikering

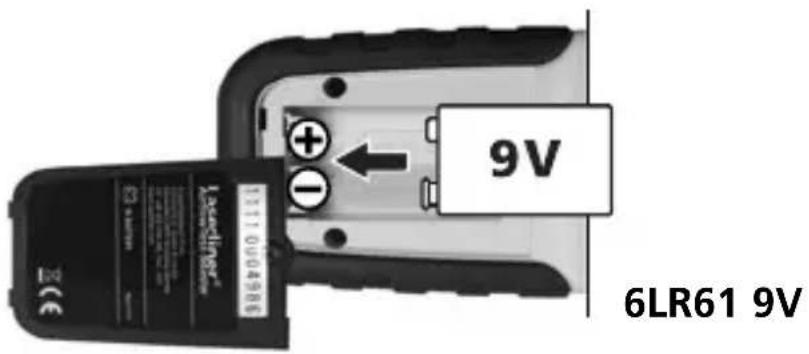

Isätting av batterier

Oppna batterifacet och satt i batterierna enligt installationssymbolerna. Se till att vanda polerna ratt.

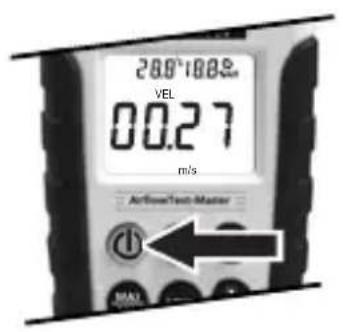

ON/OFF

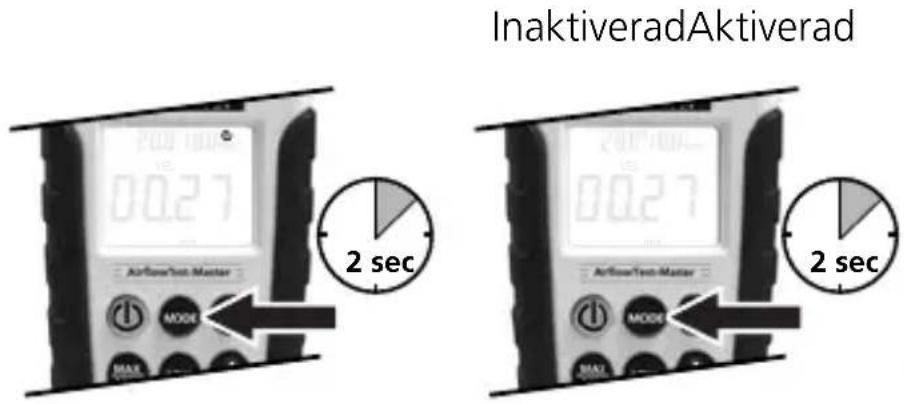

BAUTO-Off (20 min.)

4 Inomhusklimat

I pascalaget lage syns omgivningstemperaturen och den relativa luftfuktigheten permanent pa displayen. Istallet for omgivningstemperaturen gär det att stalla in daggpunktsttemperaturen erler den vata temperaturen. Växla mellan de olika värdena genom att trycka lange pa knappen "DPWP".

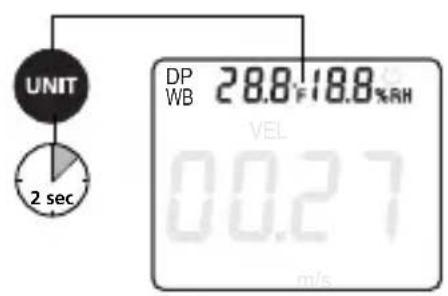

Enheterna ^ C / F går att ställa in genom att trycka länger på knappen "UNIT".

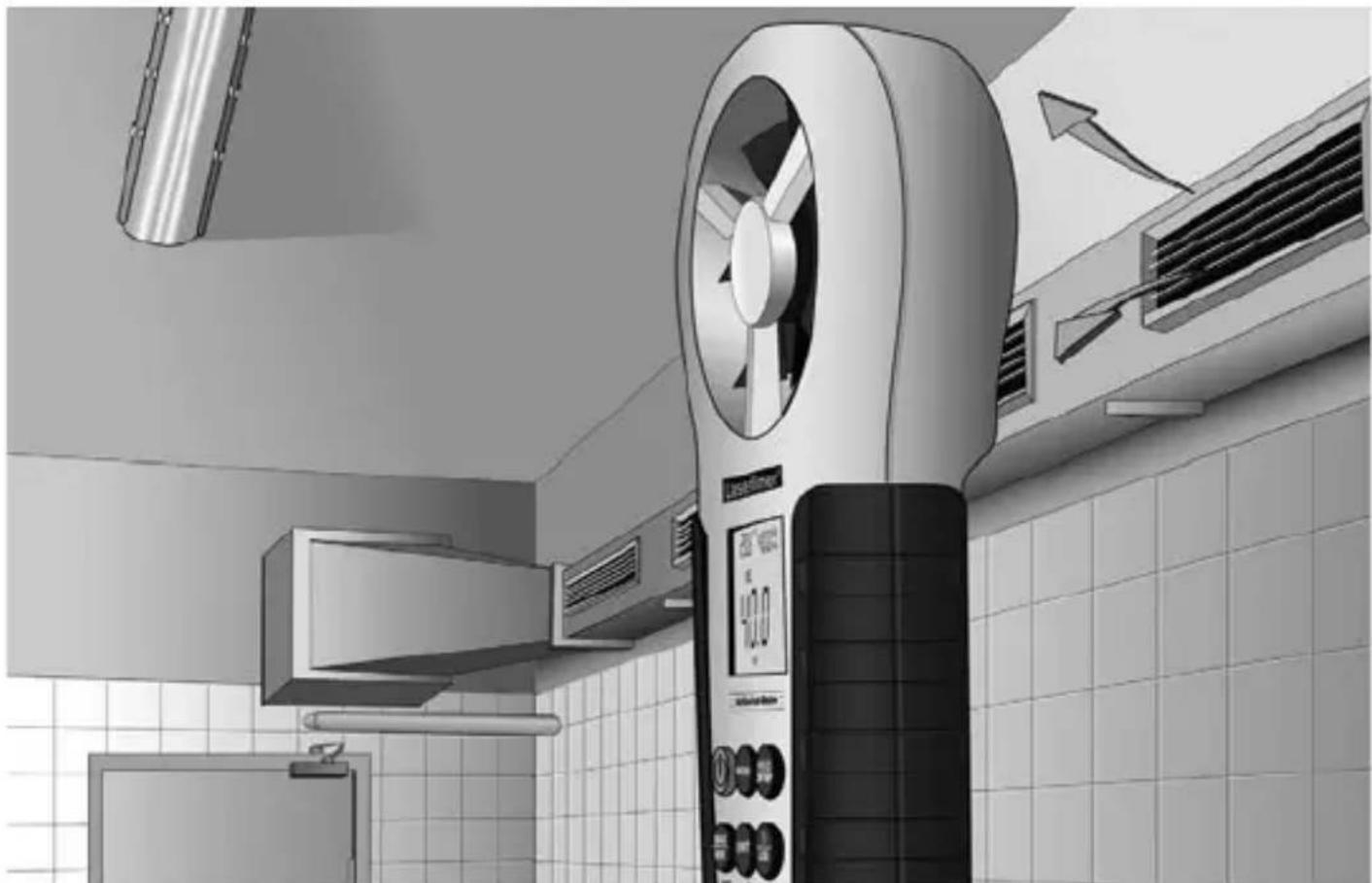

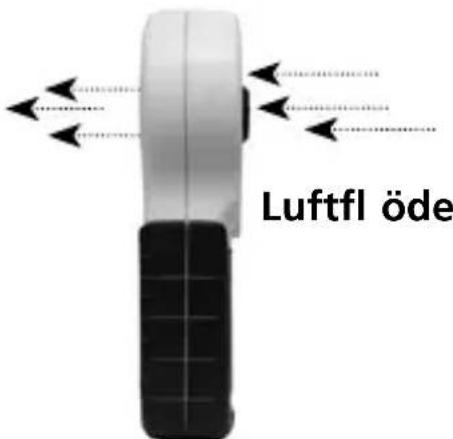

Beakta följande användningsanvisningar vid fastställandet av vindhastigheten respektive volymfl ödet:

• Placera mäinstrumentet parallellt med fl ödskällan.
• Placera matinstrumentet sö nara fl ödskällan som möjligt.
• Fastställ med hjälp av MAX-funktionen den punkt,)där luftflödet ar starkast.
• Undvik direkt solsken under matningen.

E Vindhastighet

Aktivera Funktionen "VEL" genom att trycka på knappen "MODE" after pääslagningen. Tryck på knappen "UNIT" for att äandra encheterna: m/s (meter per sekund), km/h (kilometer per timma), mil/h (mile per timma), ft/m (fot per minut), ft/s (fot per sekund), knots (knop).

Tryck på "MAX/MIN" für att visa det högsta respektive det lagsta värdet på displayen underen matning. Med hjälp av knappen "HOLD"kan det aktuella matvärdet hallas.

Vid aktiverad "HOLD"-funktion ar Funktionerna "MODE", "UNIT" och "MIN/MAX" inaktivere. Efter ett nytt tryck på knappen "HOLD" stared Funktionerna Åter till förfogande.

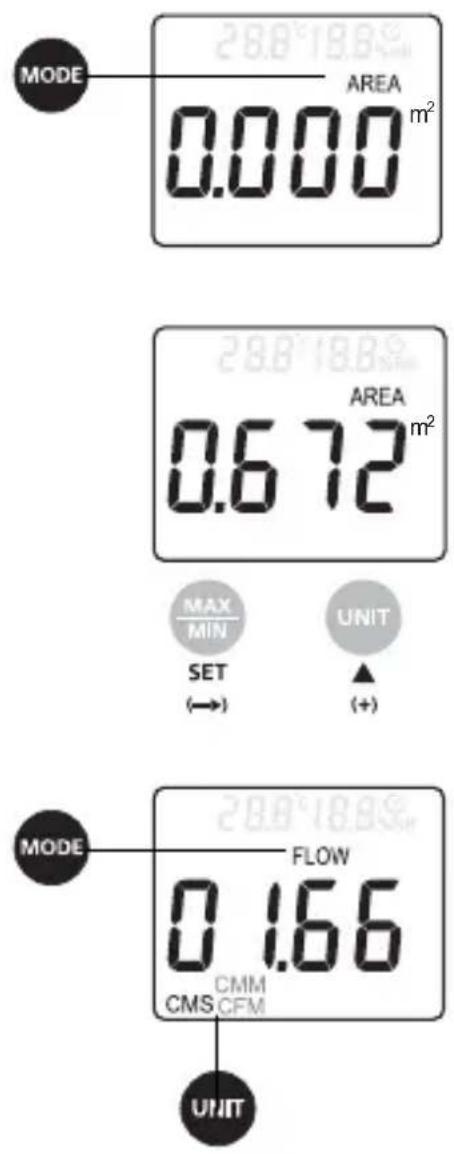

6 Volymflöde

For att kunna fastställa volymfödet maste flödeskällan definieras i början av utloppsytan.

Tryck after pascaligningen på knappen "MODE" für att aktivera Funktionen für matning av volymfl odet, tills att "AREA" visas på displayen. Det Första talet börjar daß att blinka. Ställ med hjälp av knapparna "▲" (+) och "SET" (ändra decimalen) in den fastställda ytan.

Den installda ytan kan anges i saval kvadratmeter (m2) som kvadratifot (ft2). En dubbel pipton signaliserar att inmatningen arclar.

Aktivera Funktionen "FLOW" genom att trycka på knappen "MODE". After att ha valt önskadenhets - CMM (kubikmeter per minut), CFM (kubikfot per minut) och CMS (kubikmeter per sekund) - genom att trycka på knappen "UNIT", fastställs volymfl ödet utifränden installda ytan.

Tryck på "MAX/MIN" für att visa det högsta respektive det lagsta värdet på displayen underen matning. Med hjälp av knappen "HOLD" kan det aktuella matvärdet hallas.

！

Vid aktiverad "HOLD"-funktion ar Funktionerna "MODE", "UNIT" och "MIN/MAX" inaktivere. Efter ett nytt tryck på knappen "HOLD" stared Funktionerna Åter till förfogande.

MIN/MAX/HOLD

Tryck på knappen "MAX/MIN" für att aktivera MAX-funktionen. Det matvärde som visas daß motsvarar det största uppmätta vardet. Ett nytt tryck på knappen "MAX/MIN" aktiverar MIN-funktionen. Då visas det minsta uppmätta vardet. Tryck engang till på "MAX/MIN", tills att inga varden langre visas på displayen, für att inaktivera Funktionen.

Tryck på knappen "HOLD" für att hälla fast det aktuella matvärdet på displayen. Ett tryck till inaktivar Funktionen.

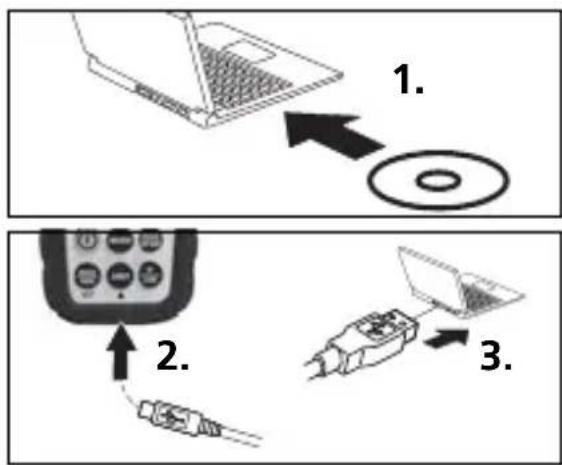

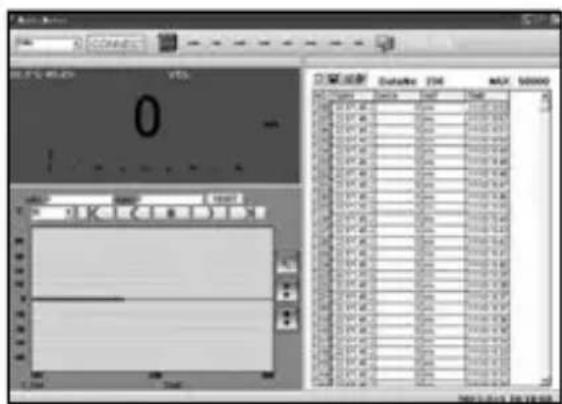

USB-überfüring

Med hjälp av det integrerade USB-gränssnittet kan matvärdena overforas i realtid till PC:n, davon de kan sparas och dokumenteras med den medfoljande programvaran. Installera Först programvaran och den passande drivrutinen från CD-skivan på PC:n. Följ bara installationsanvisingarna. Anslut sedan matinstrumentet till PC:n och skapa en USB-förbindelse. Starta programvaran och aktivera USB-funktionen genom att trycka på knappen "USB" och hälla den intryckt. Programvaran visar nu matvärdena i saväl numerisk som grafi sk form.

Använd Hjälp-funktionen für att fã en detailjerad beskrivning av Funktionerna i programvaran.

Tekniska data
Mätområde Upplösning Noggrannhet
Vindhastighet
0,80-30,00 m/s 0,01 m/s ± (2,0 % + 50 digits)
1,40-144,0 km/tim 0,01 km/tim ± (2,0 % + 50 digits)
1,30-98,50 ft/s 0,01 ft/s ± (2,0 % + 50 digits)
0,80-58,30 knop 0,01 knop ± (2,0 % + 50 digits)
0,90-67,20 mile/tim 0,01 mile/tim ± (2,0 % + 5 digits)
78-5 900 ft/min 1 ft/min ± (2,0 % + 5 digits)
Omgivningstemperatur, daggpunkt, våt temperatur
-10 till +60 °C 0,1 °C ± 1,5 °C
Relativ luftfuktighet
20-80 % RF 0,1 %rH ± 3% (25°C)
<20 och >80 % RF 0,1 %rH	± 5% (25°C)
Mätområde Upplösning Yta
CMM, CFM, CMS
0-99 990, m3/min	1 m3/min	0...9,999 m2
0-99 990, ft3/min	1 ft3/min	0...9,999 ft2
0-99 990, m3/s 1 m3/s	0...9,999 m2
Spänningsförsörjning		1 x 6F22 9V
Arbetstemperatur		0 °C...40 °C
Maximal relativ luftfuktighet		85 %
Mätt (B x H x Dj)		85 x 165 x 38 mm
Vikt		200 g

Tekniska andringar forbehalls. 01.12.

EU-bestammelser och kassering

Apparaten uppfyller alla nödvändiga normer für fri handel av varor inom EU.

Den harprodukten ar en elektrisk apparat och den maste sopsorteras enligt det europeiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på:

www.laserliner.com/info

SERVICE

Umarex GmbH & Co KG

-Laserliner
