LuxTestMaster - Luxemètre Laserliner - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luxemètre
Marque	Laserliner
Modèle	LuxTestMaster
Plage de mesure	20,00 lux; 200,0 lux; 2000 lux; 20 000 lux; 200 000 lux
Précision	3 % V(λ), correction du cosinus de 2 %
Capteur	Photodiode au silicium, domaine spectral 320 nm à 730 nm
Affichage	LCD 3 1/2 positions avec barre graphique analogique
Unités de mesure	Lux (lx) et foot candle (FC)
Fonctions principales	Plage de mesure manuelle/automatique, mesure relative, fonction Peak, MAX/MIN, figer la valeur (HOLD), alignement du zéro, arrêt automatique (10 min), sons des touches activables/désactivables
Alimentation électrique	1 pile 6F22 9 V
Dimensions (L x H x P)	89 mm x 190 mm x 42,5 mm
Poids	250 g (pile comprise)
Température de fonctionnement	-10 °C à 50 °C
Humidité relative max.	85 % (non condensante)
Taux de balayage	≥ 2 mesures par seconde
Norme	DIN 5032-7 type B
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les solvants et l'humidité excessive.
Sécurité	Appareil électrique conforme aux normes UE. Mise au rebut selon directive DEEE.
Pièces détachées et réparabilité	Pile remplaçable (type 6F22). Pour toute réparation, contacter le service après-vente Laserliner.
Informations générales	Sous réserve de modifications techniques. Consulter www.laserliner.com/info pour remarques complémentaires.

FOIRE AUX QUESTIONS - LuxTestMaster Laserliner

Comment remplacer la pile du LuxTestMaster ?

Ouvrez le compartiment à piles et insérez une pile 6F22 de 9 V en respectant la polarité (+/-). Refermez le compartiment.

Comment allumer et éteindre l'appareil ?

Appuyez sur la touche Marche/Arrêt (ON/OFF) pour allumer ou éteindre. L'appareil s'éteint automatiquement après environ 10 minutes d'inactivité.

Que signifie l'affichage « OL » ?

« OL » (Over Limit) indique que la valeur mesurée dépasse la plage de mesure sélectionnée. Passez en mode automatique (AUTO) ou choisissez une plage manuelle plus élevée.

Comment utiliser la fonction de mesure relative ?

Après la mise en marche, appuyez sur la touche REL/PEAK. La dernière valeur affichée devient la référence, et l'écran montre les écarts par rapport à celle-ci. Appuyez à nouveau pour désactiver.

Comment configurer le mode Peak ?

Mettez l'appareil en marche, puis appuyez sur REL/PEAK pour activer le mode Peak. Ce mode augmente le temps de réaction pour détecter des variations lumineuses rapides. Maintenez la touche enfoncée pour désactiver.

Comment changer l'unité d'affichage (lux ou foot candle) ?

Appuyez sur la touche « Unit » pour basculer entre les unités lux (lx) et foot candle (FC). L'unité sélectionnée s'affiche à l'écran.

Comment régler le point zéro du capteur ?

Allumez l'appareil, recouvrez complètement le capteur avec le capuchon de protection, puis appuyez longuement sur HOLD/ZERO. Un bip confirme le réglage. La valeur 0,00 lux s'affiche.

Comment figer une valeur mesurée ?

Appuyez sur la touche HOLD pendant la mesure. La valeur affichée est figée. Appuyez à nouveau pour revenir en mode normal.

Quelles sont les fonctions MAX/MIN ?

Appuyez sur la touche MAX/MIN pour afficher la valeur maximale (MAX) ou minimale (MIN) enregistrée depuis l'activation. Appuyez jusqu'à ce que l'indicateur disparaisse pour désactiver.

Comment désactiver les sons des touches ?

L'appareil étant allumé, appuyez brièvement sur la touche Marche/Arrêt. Les sons sont désactivés. Une nouvelle pression les réactive.

MODE D'EMPLOI LuxTestMaster Laserliner

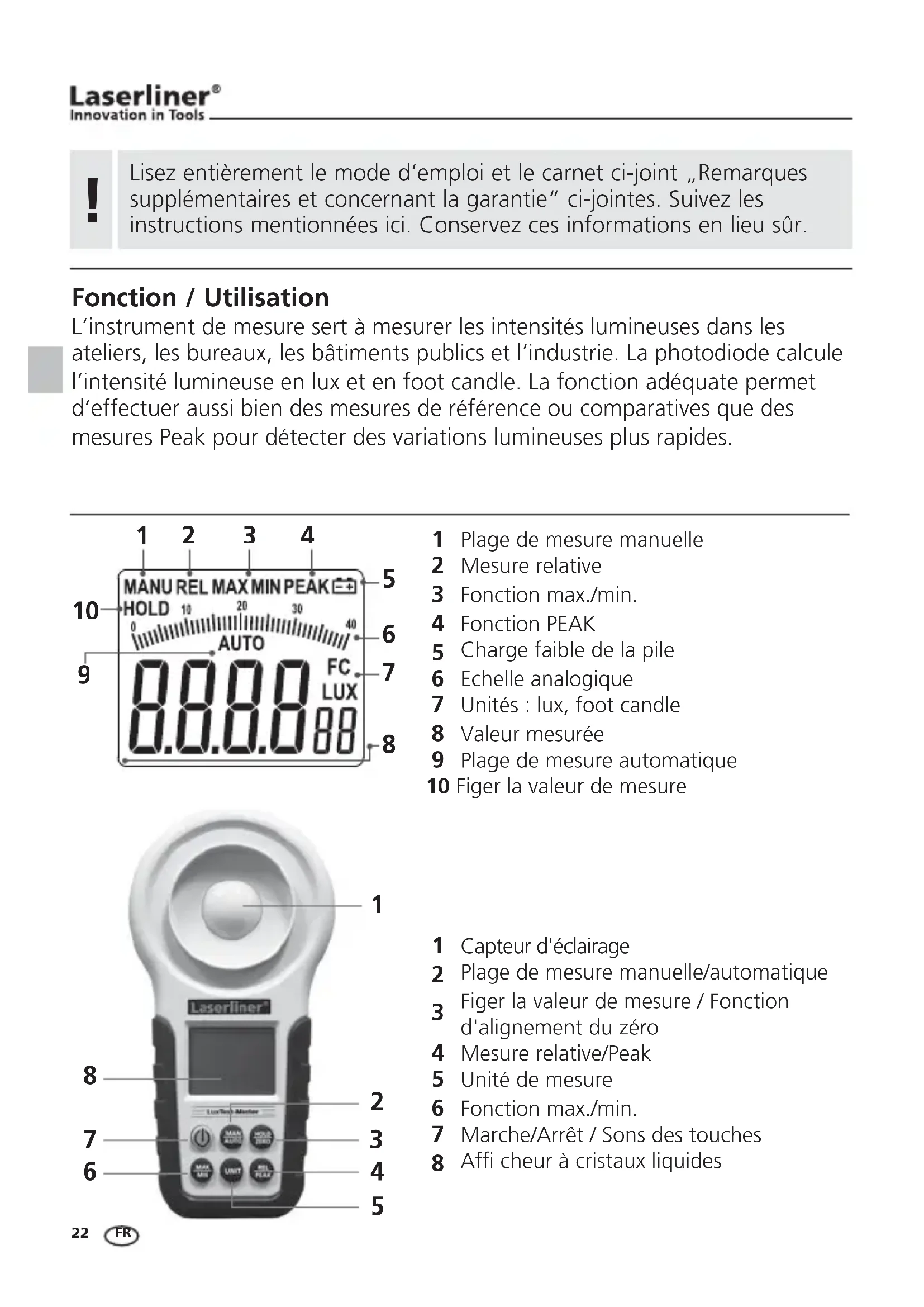

Lisez entièrement le mode d'emploi et le carnet ci-joint „Remarques supplémentaires et concernant la garantie" ci-jointes. Suivez les instructions mentionnées ici. Conservez ces informations en lieu sûr.

Fonction / utilisation

L'instrument de mesure sert à mesurer les intensités lumineuses dans les ateliers, les bureaux, les bâtiments publics et l'industrie. La photodiode calcule l'intensité lumineuse en lux et en foot candle. La fonction adequate permet d'effectuer aussi bien des mesures de référence ou comparatives que des mesures Peak pour détecter des variations lumineuses plus rapides.

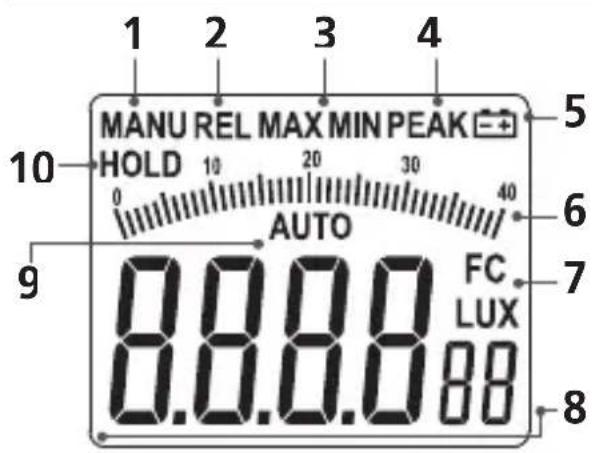

1 Plage de mesure manuelle 2 Mesure relative 3 Fonction max./min. 4 Fonction PEAK 5 Charge faible de la pile 6 Échelle analogue 7 Unités: lux, foot candle 8 Valeur mesurée 9 Plage de mesure automatique 10 Figer la valeur de mesure

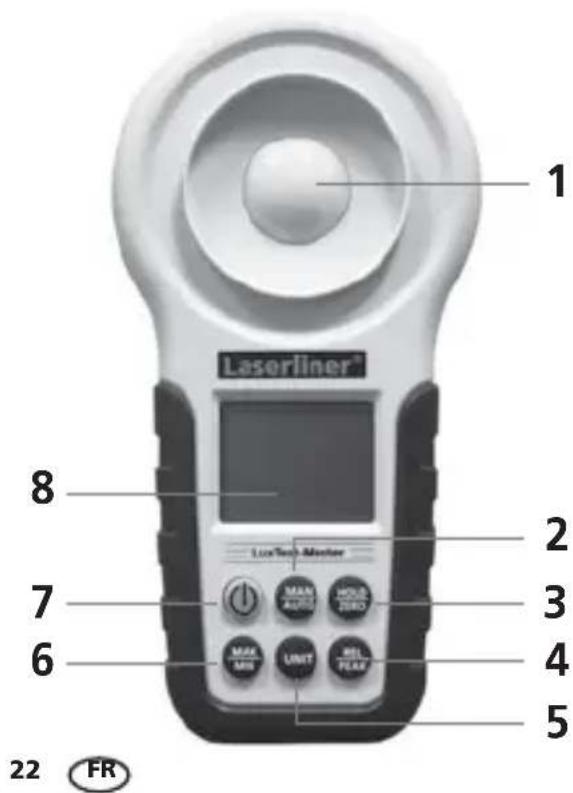

1 Capteur d'éclairage 2 Plage de mesure manuelle/automatique 3 Figer la valeur de mesure / Fonction d'alignement du zéro 4 Mesure relative/Peak 5 Unité de mesure 6 Fonction max./min. 7 Marche/Arrêt / Sons des touches 8 Afficheur à cristaux liquides

Mise en place de la pile

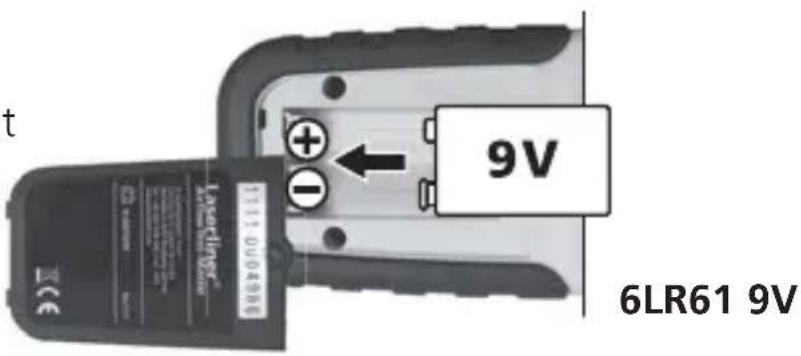

Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Faire alors attention à ce que la polarité soit correcte.

Arrêt automatique après env. 10 minutes.

Enonciation des touches

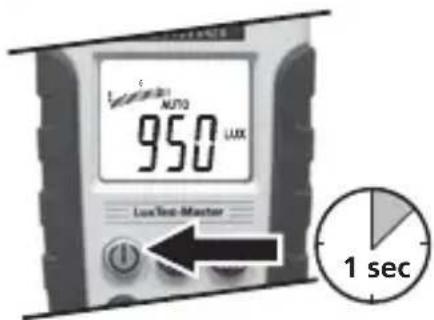

L'appareil étant sous tension, désactiver les sons des touches en appuyant brièvement sur la touche „Marche/Arrêt". Une nouvelle pression de la touche réactive les sons des touches.

4 Plage de mesure (manuelle/automatique)

Après la mise en marche, l'instrument de mesure démarre systématiquement dans la plage de mesure automatique. Il suffit d'appuyer sur la touche „MAN/AUTO“ pour commuter à la plage de mesure manuelle. Toute autre pression de la touche modifie la plage de mesure ou la décimale (20,00 lux; 200,0 lux; 2 000 lux; 20 000 lux; 200 000 lux). Si la valeur de mesure est en dehors de la plage de mesure, “OL” s'affiche à l'écran. Appuyer sur la touche „MAN/AUTO“ jusqu'à ce que la plage de mesure manuelle correspondante soit réglée ou jusqu'à ce que „AUTO“ s'affiche à l'écran et que la plage de mesure automatique soit de nouveau réglée.

Mesure relative

Activer la mesure relative en appuyant sur la touche „REL/PEAK" après avoir mis l'appareil en marche. La dernière valeur affichée est réglée comme valeur de référence et indique alors les valeurs de différence par rapport à la valeur de référence réglée. Il est possible d'effectuer la mesure relative aussi bien dans la plage de mesure automatique que dans la plage de mesure manuelle. Il suffit de réappuyer sur la touche „REL/PEAK" pour désactiver à nouveau cette fonction.

6 Mesure peak

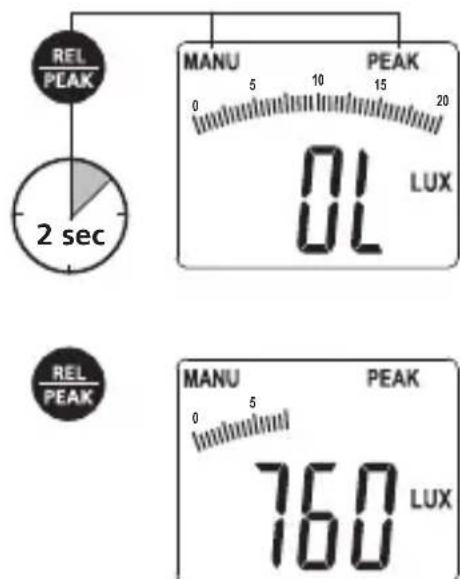

Activer la mesure Peak en appuyant sur la touche „REL/PEAK" après avoir mis l'ordinateur en marche. Cette fonction augmente le temps de réaction du capteur ce qui permet de saisir des variations lumineuses plus rapides. Il est possible d'effectuer la mesure Peak dans la plage de mesure manuelle. Il faut alors régler la plage de mesure correspondante comme indiqué à l'étape 4. Il suffit d'appuyer longuement sur la touche „REL/PEAK" pour désactiver à nouveau cette fonction.

La valeur Peak reste affichée à l'afficheur. Les valeurs de mesure inférieures à la valeur Peak ne sont pas affichées.

Unités de mesure

Il est possible d'afficher les valeurs de mesure en lux et en FC (foot candle). Appuyer sur la touche „Unit" pour changer d'unité.

8 Fonction d'alignement zéro

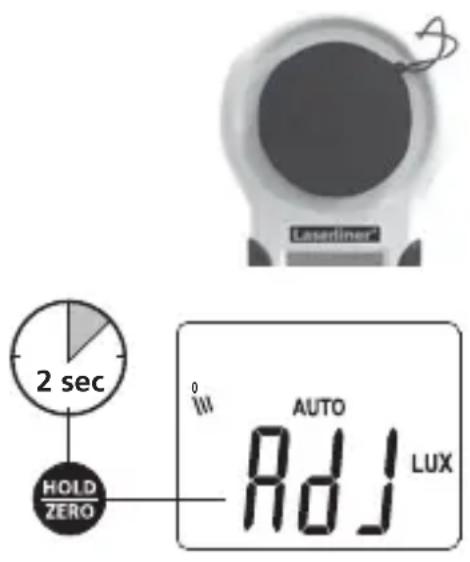

Il est possible de régler le point zéro de la courbe du capteur pour obtenir des résultats optimaux à de faibles intensités lumineuses. Après avoir mis l'instrument de mesure en marche, monter le capuchon de protection pour recouvrir entièrement le capteur. Il est possible de démarrer le réglage en appuyant longuement sur la touche „HOLD/ZERO". Attendre que l'appareil confirme le réglage réussi par un bip sonore. La valeur 0,00 lux s'affiche à l'écran. Éviter tout fort ensoleillement pendant le réglage.

8 Max/min

La fonction MAX./MIN. permet d'afficher la plus grande ou la plus petite valeur mesurée pendant une mesure. Appuyer sur la touche MAX./MIN. jusqu'à ce que la fonction souhaitée s'affiche à l'écran ou jusqu'à ce que „MAX.” ou „MIN.” ne soit plus visible afin de désactiver la fonction.

Valeurs indicatives de l'intensité lumineuse à l'intérieur

Exemple dans la pratique Intensité lumineuse	en lux
Zones de circulation, pieces secondaires	20
Couloirs dans des immeubles pour des personnes	50
Sanitaires, salles des machines, escaliers	100
Postes de travail régulierement occupés dans des installations de fabrication, cantines	200
Salles de conférence, gymnases	300
Bureau, installations Médicales (services de garde)	500
Salles de bureau d'études et de dessin	750
Salles de contrôle, salles de montage, salles de tests	1000
Salles de montage pour des composants de petite taille	1500
Données Techniques
Plage de mesure	20,00 lux; 200,0 lux; 2000 lux; 20 000 lux; 200 000 lux
Précision	3 % V(λ) Adaptation Correction du cosinus de 2 %
Capteur Photodiode au silicium
Domaine spectral de 320 nm à 730 nm
Afficheur à cristaux liquides	3 1/2 positions avec un affichage graphique par barres analogique
Taux de balayage ≥ 2 mesures par seconde
Norme DIN 5032-7 type B
Alimentation électrique 1 pile 6F22 de 9 V
Température de fonctionnement de -10 °C à 50 °C
Humidité relative de l'air max. 85% (non condensante)
Dimensions (l x h x p) 89 mm x 190 mm x 42,5 mm
Poids Poids 250 g (pile comprise)

Sous réserve de modifications techniques. 02.12

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).

Autres remarques complémentaires et consignes de sécurité sur www.laserliner.com/info
