Producttype	Luxmeter
Merk	Laserliner
Model	LuxTestMaster
Meetbereik	20,00 lux; 200,0 lux; 2000 lux; 20.000 lux; 200.000 lux
Nauwkeurigheid	3% V(λ), cosinuscorrectie van 2%
Sensor	Silicium fotodiode, spectraal bereik 320 nm tot 730 nm
Display	LCD 3½ posities met analoge grafische balk
Meeteenheden	Lux (lx) en foot candle (FC)
Hoofdfuncties	Handmatig/automatisch meetbereik, relatieve meting, Peak-functie, MAX/MIN, waarde vasthouden (HOLD), nulstelling, automatisch uitschakelen (10 min), toetsgeluiden in-/uitschakelbaar
Voeding	1 batterij 6F22 9 V
Afmetingen (L x H x D)	89 mm x 190 mm x 42,5 mm
Gewicht	250 g (inclusief batterij)
Bedrijfstemperatuur	-10 °C tot 50 °C
Max. relatieve luchtvochtigheid	85% (niet-condenserend)
Meetfrequentie	≥ 2 metingen per seconde
Norm	DIN 5032-7 type B
Onderhoud en reiniging	Reinig met een droge, zachte doek. Vermijd oplosmiddelen en overmatig vocht.
Veiligheid	Elektrisch apparaat conform EU-normen. Afvoeren volgens AEEA-richtlijn.
Onderdelen en repareerbaarheid	Vervangbare batterij (type 6F22). Neem voor reparatie contact op met de klantenservice van Laserliner.
Algemene informatie	Technische wijzigingen voorbehouden. Raadpleeg www.laserliner.com/info voor aanvullende opmerkingen.

Veelgestelde vragen - LuxTestMaster Laserliner

Hoe vervang ik de batterij van de LuxTestMaster?

Open het batterijvak en plaats een 9V 6F22 batterij met inachtneming van de polariteit (+/-). Sluit het vak.

Hoe schakel ik het apparaat in en uit?

Druk op de aan/uit-knop (ON/OFF) om in of uit te schakelen. Het apparaat schakelt na ongeveer 10 minuten inactiviteit automatisch uit.

Wat betekent de weergave « OL »?

« OL » (Over Limit) geeft aan dat de gemeten waarde het geselecteerde meetbereik overschrijdt. Schakel over naar de automatische modus (AUTO) of kies een hoger handmatig bereik.

Hoe gebruik ik de relatieve meetfunctie?

Schakel het apparaat in, druk op de toets REL/PEAK. De laatst weergegeven waarde wordt de referentie en het scherm toont de afwijkingen ten opzichte daarvan. Druk nogmaals om uit te schakelen.

Hoe stel ik de Peak-modus in?

Zet het apparaat aan, druk vervolgens op REL/PEAK om de Peak-modus te activeren. Deze modus verhoogt de reactietijd om snelle lichtvariaties te detecteren. Houd de toets ingedrukt om uit te schakelen.

Hoe wijzig ik de weergave-eenheid (lux of foot candle)?

Druk op de toets « Unit » om te schakelen tussen de eenheden lux (lx) en foot candle (FC). De geselecteerde eenheid wordt op het scherm weergegeven.

Hoe stel ik het nulpunt van de sensor in?

Zet het apparaat aan, bedek de sensor volledig met de beschermkap en houd HOLD/ZERO lang ingedrukt. Een piep bevestigt de instelling. De waarde 0,00 lux wordt weergegeven.

Hoe bevries ik een gemeten waarde?

Druk tijdens de meting op de toets HOLD. De weergegeven waarde wordt bevroren. Druk nogmaals om terug te keren naar de normale modus.

Wat zijn de MAX/MIN-functies?

Druk op de toets MAX/MIN om de sinds activering geregistreerde maximale (MAX) of minimale (MIN) waarde weer te geven. Druk herhaaldelijk tot de indicator verdwijnt om uit te schakelen.

Hoe schakel ik de toetsgeluiden uit?

Terwijl het apparaat aan is, drukt u kort op de aan/uit-knop. De geluiden zijn uitgeschakeld. Een nieuwe druk activeert ze weer.

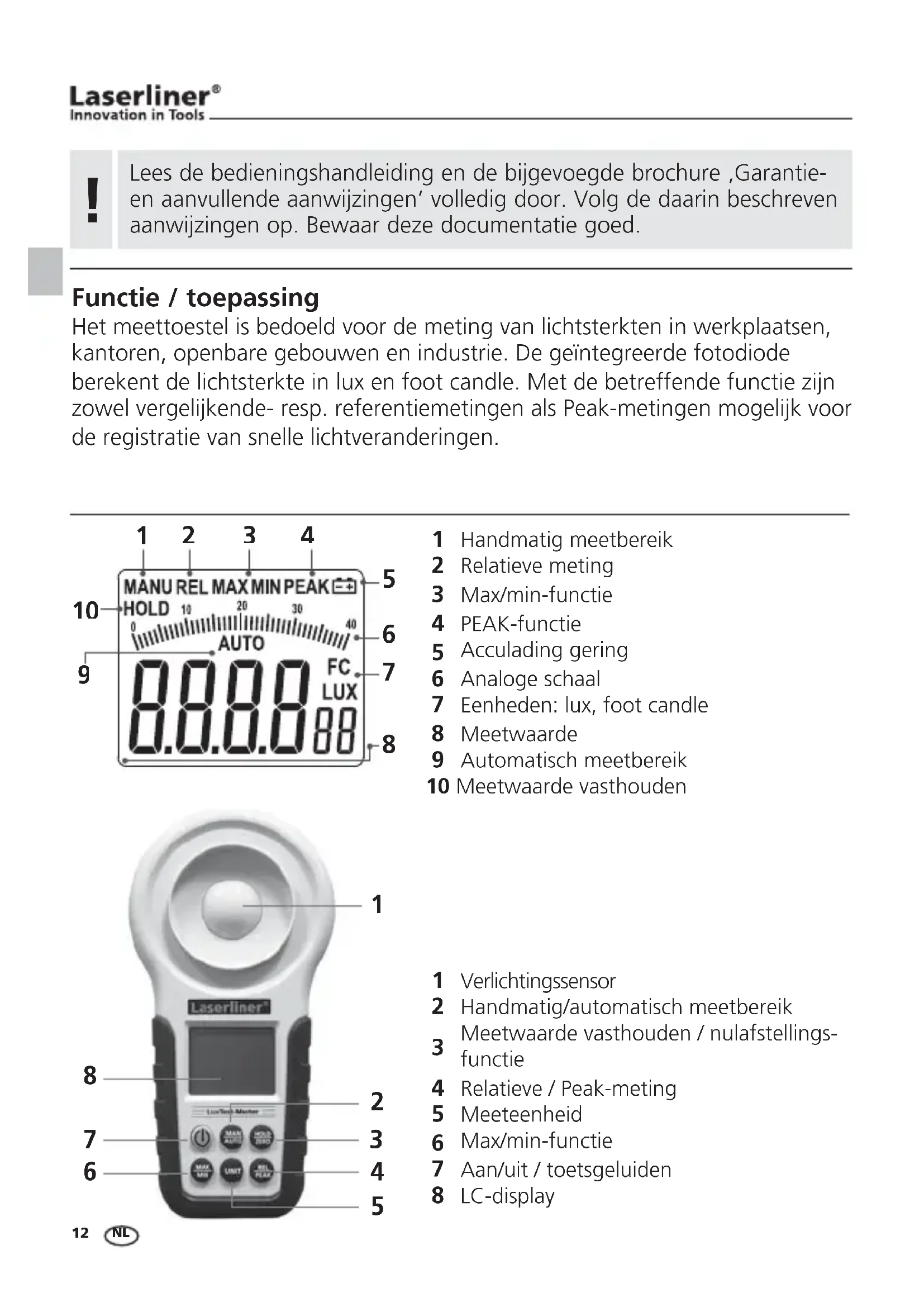

GEBRUIKSAANWIJZING LuxTestMaster Laserliner

Lees de bedieningshandleiding en de bijgevoegde brochure, Garantieen aanvullende aanwijzingen' volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie goed.

Functie / toepassing

Het meettoestel is bedoeld voor de meting vanlichtsterkten in werkplaatsen, kantoren, openbare gebouwen en industriie. De geintegreerde fotodiode berekent de Lichtsterkte in lux en foot candle. Met de betreffende functie+zijn zowel vergelijkende- resp. referentiemetingen als Peak-metingen möglichk voor de registratie van snelle Lichtveranderingen.

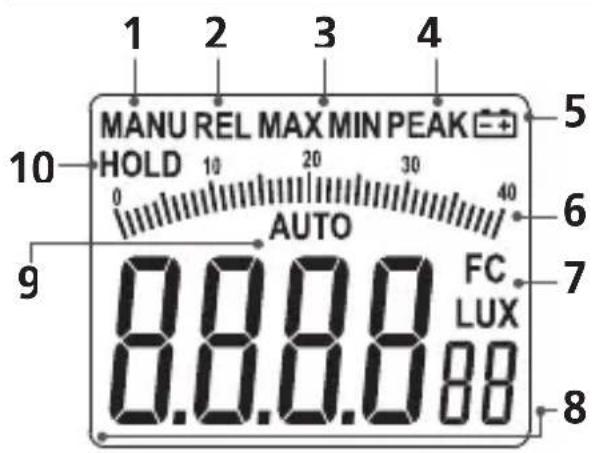

1 Handmatig meetbereik
2 Relatieve meting
3 Max/min-functie
4 PEAK-functie
5 Acculading gering
6 Analoge schaal
7 Eenheden: lux, foot candle
8 Meetwaarde
9 Automatisch meetbereik
10 Meetwaarde vasthouden

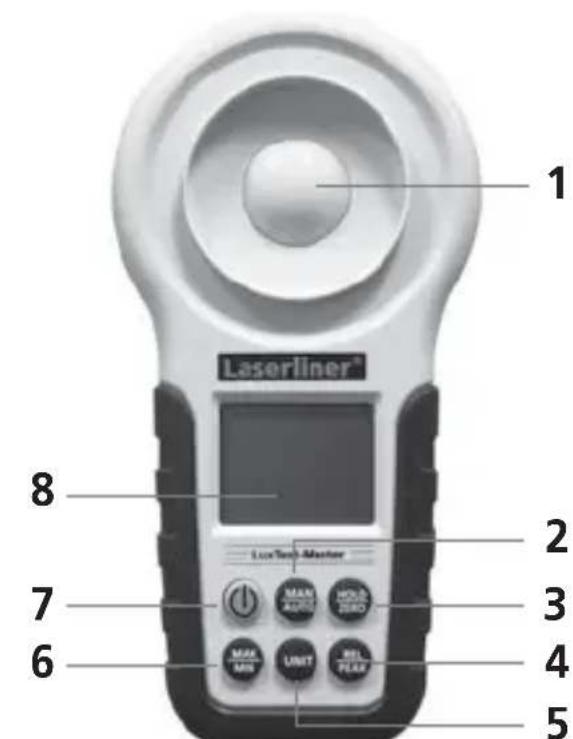

1 Verlichtingssensor
2 Handmatig/automatisch meetbereik
3 Meetwaarde vasthouden / nulafstellings-functie
4 Relatieve / Peak-meting
5 Meeteenheid
6 Max/min-functie
7 Aan/uit /toetsgeluiden
8 LC-display

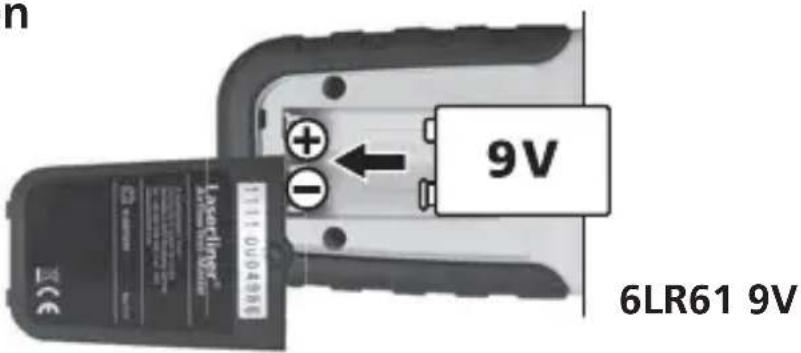

Plaatsen van de batterijen

Batterijvakje openen en batterijplaatsen overeenkomstig deinstallatiesymbolen Daarbij opjuiste polariteit letten.

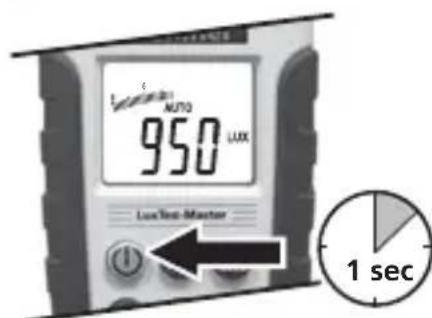

2 ON/OFF

Automatische uitschakeling na ca. 10 minutes.

Toetsgeluiden

Bij ingeschakeld toestel cunt u de toetsgeluiden deactiveren door kort op de toets,Aan/uit'te drukken. Door nogmaals op de toets te drukken cunt u de toetsgeluiden wee activeren.

Na het inschakelen start het meettoestel altijd in het automatische meetbereik. Door het indrukken van de toets, MAN/AUTO' schakelt u overaar het handmatige meetbereik. Door iedere hernieuwde druk op de toets verandert het meetbereik resp. het decimaalcijfer (20,00 lux; 200,0 lux; 2.000 lux; 20.000 lux). Als de meetwaarde buiten het meetbereik ligt, verschijnt, OL' op het display. Druk op de toets, MAN/AUTO' totdat het betreffende handmatige meetbereik ingesteld is of totdat, AUTO' op het display verschijnt en het automatische meetbereik werk is ingesteld.

Relativemeeting

Activeer na het inschakelen van het toestel de relatieve meting door de toets,REL/PEAK' in te drukken. De als LAST weergegeven waarde wordt als referentiewaarde ingesteld en geeft nu de veschilwaarden ten opzichte van de ingestelde referentiewaarde aan. De relatieve meting kan zowel in het automatische als in het handmatige meetbereik worden uitgevoerd. Door het opnieuw indrukken van de toets,REL/ PEAK' worden deze functie weeer gedeactiveerd.

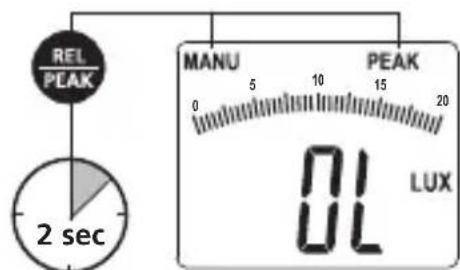

Peak-meting

Activeer na het inschakelen van het toestel de Peak-meting door de toets, REL/PEAK' in te drukken. Deze functie verkort de reactietijd van de sensor waardoor snellere Lichtveranderingen+kunnen worden geregisteerd. De Peak-meting kan alleen in het handmatige meetbereik worden uitgevoerd. Het betreffende meetbereik moet worden ingesteld zoals in stap 4 beschreiben staat. Druk lang op de toets, REL/PEAK' om deze functie wee ter deactiveren.

De Peak-waarde blijf op het display zichtbaar. Lageremeetwaarden dan de Peak-waarde worden nicht weergegeven.

Meeteenheden

De meetwaarden können in lux en FC (foot candle) worden weergegeven. Druk op de toets, Unit' tussen de eenheden om te schakelen.

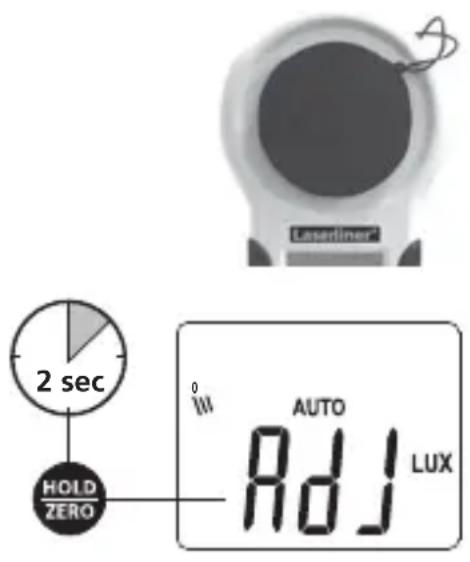

8 Nulafstellingsfunctie

Het nulpunt van de sensorcurve kan worden afgesteld voor optimale meetresultaten bij geringere Lichtsterkten. Monteer de beschermkap na het inschakelen van het toestel om de sensor—helemaal af te Dekken. Door de toets, HOLD/ZERO' lang in te drukken, start u de afstelling. Wacht totdat het toestel de succesvolle afstelling bevestigt door een akoestisch signaal. Op het display verschijnt de waarde 0,00 lux. Vermijd sterke zonnestraling tijdens de afstelling.

8 MAX/MIN

Met de max/min-functie kanijdens een meting steeds de grootste resp.kleiste meetwaarde worden weergegeven.Druk de toets,MAX/ MIN' in totdat de gewenste functie op het display verschijnt of totdat,MAX' of,MIN' nicht meer zichtaar is om de functie te deactiveren.

Richtwaarden verlichtingssterkte in de binnenruimte

Praktijkvoorbeeld Lichtsterkte in lux
Verkeersbereiken, ondergeschichte ruimten	20
Gangen in gebouwen voor Personen	50
Sanitaire inrichtingen, machinekamers, trappen	100
Regelmatig bezette werkplekken in productie-inrichtingen, Kantines	200
Conferentiezalen, gymzalen	300
Kantoren, medische inrichtingen (nooddienst)	500
Constructie- en tekenzalen	750
Bewakingslocaties, montageruimten, teststations	1000
Montageruimten voorkleine onderdelen	1500
Technische gegevens
Meetbereik	20,00 lux; 200,0 lux; 2.000 lux; 20.000 lux; 200.000 lux
Nauwkeurigheid	3 % V(λ) aanpassing 2 % cosinuscorrectie
Sensor Silicium fotodiode
Spectraalbereik 320 nm...730 nm
LC-display 3 1/2 posities met analoog staafdiagram
Aftastsnelheid ≥ 2 meting/seconde
Norm DIN 5032-7 type B
Spanningsvoorziening 1 x 6F22 9V
Arbeidstemperatuur -10 °C...50 °C
Max. relatieve luchtvochtigheid 85 % (niet-condenserend)
Afmetingen (B x H x D) 89 mm x 190 mm x 42,5 mm
Gewicht 250 g (incl. batterijen)

Technische wijzigingen voorbehonden. 02.12.

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing+zijnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en要去 volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur geschaffen verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info

！
