Produkttype	Luksmåler
Mærke	Laserliner
Model	LuxTestMaster
Måleområde	20,00 lux; 200,0 lux; 2000 lux; 20.000 lux; 200.000 lux
Præcision	3 % V(λ), cosinuskorrektion på 2 %
Sensor	Silicium fotodiode, spektralområde 320 nm til 730 nm
Display	LCD 3 1/2 cifre med analog bjælkedisplay
Måleenheder	Lux (lx) og foot candle (FC)
Hovedfunktioner	Manuel/automatisk måleområde, relativ måling, Peak-funktion, MAX/MIN, hold værdi (HOLD), nulstilling, automatisk slukning (10 min), tastetoner tænd/sluk
Strømforsyning	1 batteri 6F22 9 V
Dimensioner (L x H x B)	89 mm x 190 mm x 42,5 mm
Vægt	250 g (inkl. batteri)
Driftstemperatur	-10 °C til 50 °C
Maks. relativ luftfugtighed	85 % (ikke-kondenserende)
Målefrekvens	≥ 2 målinger pr. sekund
Standard	DIN 5032-7 type B
Vedligeholdelse og rengøring	Rengør med en tør, blød klud. Undgå opløsningsmidler og overdreven fugt.
Sikkerhed	Elektrisk apparat i overensstemmelse med EU-standarder. Bortskaffelse i henhold til WEEE-direktivet.
Reservedele og reparerbarhed	Batteri kan udskiftes (type 6F22). For reparation, kontakt Laserliner kundeservice.
Generelle oplysninger	Tekniske ændringer forbeholdes. Se www.laserliner.com/info for yderligere bemærkninger.

Ofte stillede spørgsmål - LuxTestMaster Laserliner

Hvordan udskiftes batteriet i LuxTestMaster?

Åbn batterirummet, og indsæt et 9V 6F22 batteri med korrekt polaritet (+/-). Luk batterirummet.

Hvordan tændes og slukkes enheden?

Tryk på tænd/sluk-knappen (ON/OFF) for at tænde eller slukke. Enheden slukker automatisk efter ca. 10 minutters inaktivitet.

Hvad betyder displayet « OL »?

« OL » (Over Limit) betyder, at den målte værdi overstiger det valgte måleområde. Skift til automatisk tilstand (AUTO) eller vælg et højere manuelt område.

Hvordan bruges den relative målefunktion?

Efter tænding tryk på REL/PEAK-knappen. Den sidst viste værdi bliver reference, og skærmen viser afvigelser herfra. Tryk igen for at deaktivere.

Hvordan indstilles Peak-tilstand?

Tænd enheden, og tryk på REL/PEAK for at aktivere Peak-tilstand. Denne tilstand øger reaktionstiden for at registrere hurtige lysvariationer. Hold knappen nede for at deaktivere.

Hvordan ændres displayets enhed (lux eller foot candle)?

Tryk på knappen « Unit » for at skifte mellem enhederne lux (lx) og foot candle (FC). Den valgte enhed vises på skærmen.

Hvordan nulstilles sensoren?

Tænd enheden, dæk sensoren helt med beskyttelseshætten, og tryk længe på HOLD/ZERO. En bip bekræfter indstillingen. Værdien 0,00 lux vises.

Hvordan fryses en målt værdi?

Tryk på HOLD-knappen under målingen. Den viste værdi fryses. Tryk igen for at vende tilbage til normal tilstand.

Hvad er MAX/MIN-funktionerne?

Tryk på MAX/MIN-knappen for at vise den maksimale (MAX) eller minimale (MIN) værdi, der er registreret siden aktivering. Tryk, indtil indikatoren forsvinder for at deaktivere.

Hvordan deaktiveres tastetoner?

Når enheden er tændt, tryk kort på tænd/sluk-knappen. Tonerne deaktiveres. Et nyt tryk aktiverer dem igen.

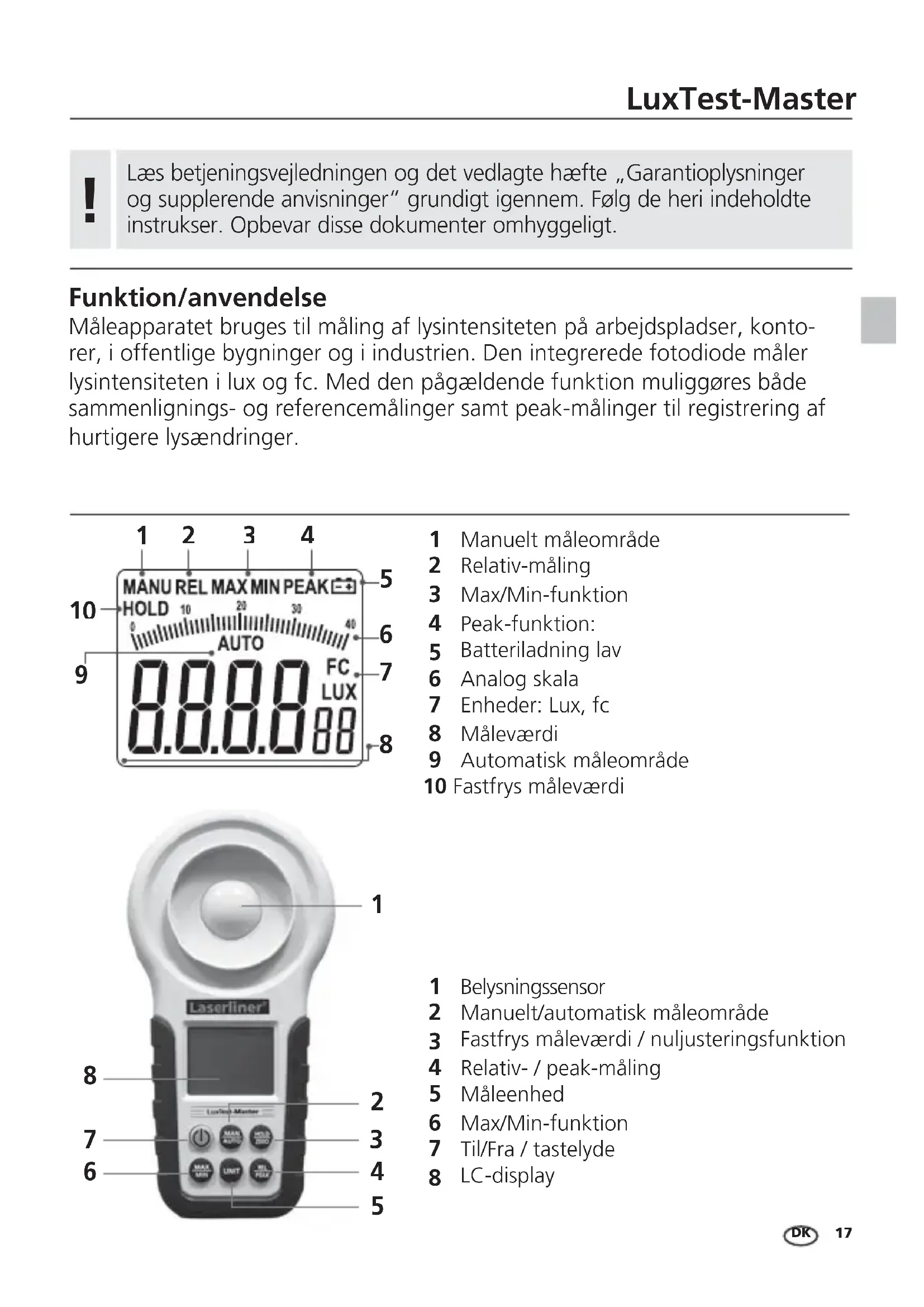

BRUGSANVISNING LuxTestMaster Laserliner

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger" grundigt igennem. Følg de heri indeholdte instrukser. Opbevarppe dokumenter omhyggeligt.

Funktion/anvendelse

Måleapparatet bruges til måling af lysintensiteten på arbejdspladser, konto-rer, i öffentlige bygninger og i industrien. Den integrerede fotodiode mäler lysintensiteten i lux og fc. Med den pagældende Funktion muliggøres badeSAMmenlignings- og referencingemålinger somt peak-målinger til registrering af hurtigere lysændringer.

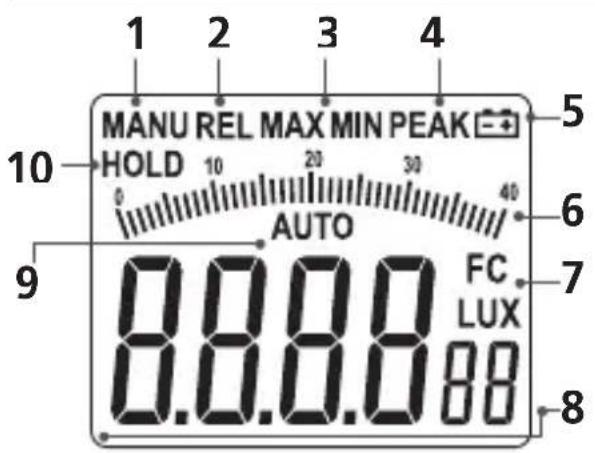

1 Manuelt malomrade
2 Relativ-måling
3 Max/Min-funktion
4 Peak-funktion:
5 Batteriladning lav
6 Analog skala
7 Enheder: Lux, fc
8 Maleværdi
9 Automatisk moleomrade
10 Fastfrys mälevaeri di

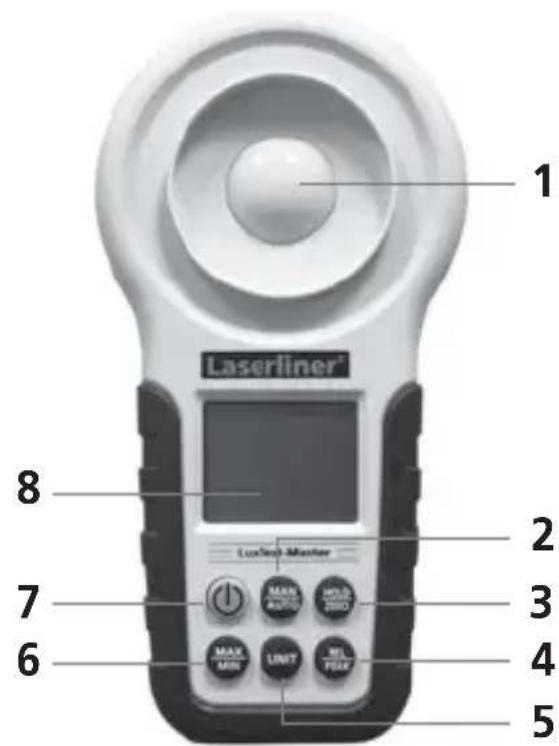

1 Belysningsssensor
2 Manuelt/automatisk moleomrade
3 Fastfrys mälevärdi / nuljusteringsfunktion
4 Relativ-/peak-måling
5 Maleenhed
6 Max/Min-funktion
7 Til/Fra / tastelyde
8 LC-display

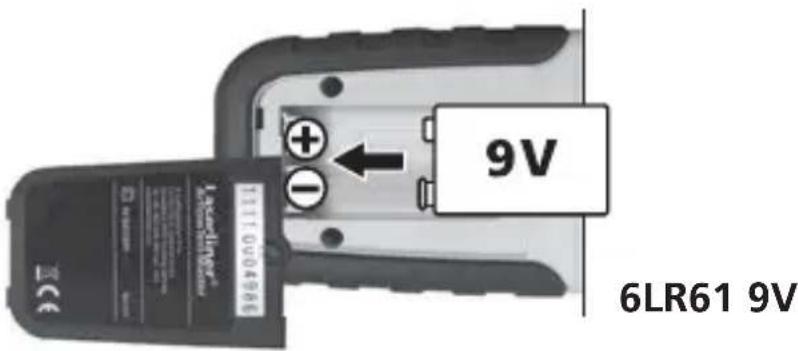

1sætning af batterier

Abn batterirummet, og indsæt batteri i henhold til installations-symbolerne. Vær opmaerksom på korrekt polaritet.

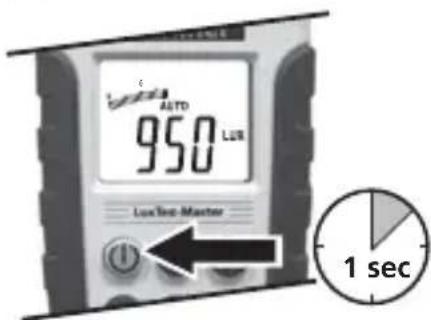

ON/OFF

Automatisk slukning after ca. 10 minute.

Tastelyde

När apparatet er taendt,
deaktiverer man tastelydene
ved at trykke kortvarigt på
knappen „Til/Fra". Tastelyde
aktiveres igen, ved at trykke
endnu en gang på samme
knap.

4Mäleområde (manuelt / automatisk)

När man tænder apparatet, starter det altid i det automatiske mæleområde. Ved at trykke på knappen „MAN/AUTO“ kan man skifte til manuelt mæleområde. For hvert yderligere tryk på knappenændres enten mæleområdet eller decimalpunktet (20,00 lux; 200,0 lux; 2.000 lux; 20.000 lux; 200.000 lux). Hvis mæleværdien ligger uden for mæleområdet, vises „OL“ på displayet. Tryk gentagne gange på knappen „MAN/AUTO“, til det ønskede manuelle mæleområde er indstillet, eller til ordet „AUTO“ vises på displayet og det automatiske mæleområde igen er indstillet.

Relativ-måling

Når man har tændt apparatet, aktiverer man relativ-målingen ved at trykke på knappen „REL/PEAK". Den sidst viste værdi sættes som referenceværdi og angiver nu differensvær-dierne i forhold til den satire referenceværdi. Relativ-målingen kan udføres i bade det automatiske og det manuelle mæleområde. Denne Funktion deaktiveres igen ved at trykke endnu en gang på knappen „REL/PEAK".

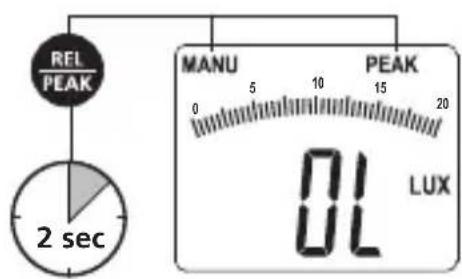

Peak-måling

När man har tændt apparatet, aktiverer man peak-målingen ved at trykke på knappen „REL/PEAK". Denne Funktion øger sensorens reaktionstid, sö der kan registreres hurtigere lysendringer. Peak-målingen kan kun udføres i det manuelle moleområde. Man indstiller det ønskede moleområde som beskrevet i trin 4. Man deaktiverer davon Funktion ingen ved at holde knappen „REL/PEAK" inde i et stykke tid.

Peak-værdien kan stadig ses på displayet. Der vises ikke lavere mxleværdier end peak-værdien.

Måleenheder

Måleværdierne kan vises i lux og fc (foot candle). Man skifter enched ved at trykke på knappen „Unit".

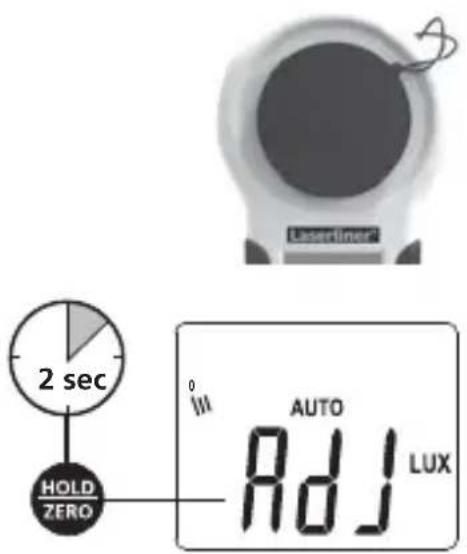

Sensorkurbens nulpunkt kan justeres med henblick på optimale maleresultater ved lave lysintensitet. Når man har tændt apparatet, monterer man beskyttelseshætten, sö sensoren tildækkes fuldstændigt. Man starter justeringen ved at holde knappen „HOLD/ZERO" inde et stykke tid. Vent, til apparatet via et akustisk signal bekæfter, at justeringen har fundet sted. På displayet vises værdien 0,00 lux. Undgå kraftig solstråling under justeringen.

8 MAX/MIN

Med MAX/MIN-funktionen kan man under en måling få vist den største eller den mindste mæleværdi. Man deaktiverer Funktionen ved at holde knappen „MAX/MIN“ inde, til den ønskede Funktion vises på displayet, eller til „MAX“ eller „MIN“ ikke længere vises.

Vejledende værdier for lysstyrke indendørs.

Praktisk eksempel Lysstyrke i lux
Transportområder, underordnede rum	20
Korridorer i bygninger til personer	50
Sanitetsfaciliteter, maskinrum, trapper	100
Regelmæssigt anvendte arbejdspladser i Produktionsanlæg, kantiner	200
Konferencerum, gymnastiksale	300
Kontorer, medicinske indretninger (katastrofetjeneste)	500
Konstruktions- og tegnestuer	750
Overvågningssteder, montagerum, prøvestationer	1000
Montagerum til mindekomponenter	1500
Tekniske data
Måleområde	20,00 lux; 200,0 lux; 2.000 lux; 20.000 lux; 200.000 lux
Nøjagtighed	3% V(λ) justering 2% cosinus-korrektion
Sensor Silicium-fotodiode
Spektralområde 320 nm...730 nm
LC-display 3 1/2 cifre med analogt sjlediagram
Samplings-hastighed ≥ 2 måling/sekund
Standard DIN 5032-7 type B
Spændingsforsyning 1 x 6F22 9V
Arbejdstemperatur -10°C...50°C
Max relativ luftfugtighed 85% (ikke kondenserende)
Dimensioner (B x H x D) 89 mm x 190 mm x 42,5 mm
Vægt 250 g (inkl. batterier)

Forbehold for tekniske ændringer. 02.12.

Dette produit er et elapparat og skal indsamles og bortskaffes separat i henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på: www.laserliner.com/info
