LuxTestMaster - Luxmätare Laserliner - Gratis bruksanvisning och manual

Produkttyp	Luxmätare
Märke	Laserliner
Modell	LuxTestMaster
Mätområde	20,00 lux; 200,0 lux; 2000 lux; 20 000 lux; 200 000 lux
Noggrannhet	3 % V(λ), cosinuskorrigering 2 %
Sensor	Kisel fotodiod, spektralområde 320 nm till 730 nm
Display	LCD 3 1/2 siffror med analog stapeldiagram
Mätenheter	Lux (lx) och foot candle (FC)
Huvudfunktioner	Manuell/automatisk mätområde, relativ mätning, Peak-funktion, MAX/MIN, håll värde (HOLD), nolljustering, automatisk avstängning (10 min), knappljud aktiverbara/avaktiverbara
Strömförsörjning	1 batteri 6F22 9 V
Mått (L x H x D)	89 mm x 190 mm x 42,5 mm
Vikt	250 g (inklusive batteri)
Arbetstemperatur	-10 °C till 50 °C
Max relativ luftfuktighet	85 % (icke-kondenserande)
Avkänningshastighet	≥ 2 mätningar per sekund
Standard	DIN 5032-7 typ B
Underhåll och rengöring	Rengör med en torr, mjuk trasa. Undvik lösningsmedel och överdriven fukt.
Säkerhet	Elektrisk apparat enligt EU-standard. Avfallshantering enligt WEEE-direktivet.
Reservdelar och reparerbarhet	Uttagbart batteri (typ 6F22). För reparation, kontakta Laserliners kundtjänst.
Allmän information	Med reservation för tekniska ändringar. Se www.laserliner.com/info för ytterligare anmärkningar.

Vanliga frågor - LuxTestMaster Laserliner

Hur byter man batteriet i LuxTestMaster?

Öppna batterifacket och sätt i ett 6F22 9 V-batteri med rätt polaritet (+/-). Stäng facket.

Hur sätter man på och stänger av apparaten?

Tryck på På/Off-knappen (ON/OFF) för att slå på eller stänga av. Apparaten stängs av automatiskt efter cirka 10 minuters inaktivitet.

Vad betyder displayen « OL »?

« OL » (Over Limit) indikerar att det uppmätta värdet överskrider det valda mätområdet. Växla till automatiskt läge (AUTO) eller välj ett högre manuellt område.

Hur använder man den relativa mätningen?

Efter påslagning, tryck på REL/PEAK-knappen. Det senast visade värdet blir referens, och skärmen visar avvikelsen från detta. Tryck igen för att avaktivera.

Hur ställer man in Peak-läget?

Slå på apparaten, tryck sedan på REL/PEAK för att aktivera Peak-läget. Detta läge ökar svarstiden för att detektera snabba ljusvariationer. Håll knappen intryckt för att avaktivera.

Hur byter man displayenhet (lux eller foot candle)?

Tryck på « Unit »-knappen för att växla mellan enheterna lux (lx) och foot candle (FC). Den valda enheten visas på skärmen.

Hur nollställer man sensorn?

Slå på apparaten, täck sensorn helt med skyddslocket, tryck sedan länge på HOLD/ZERO. En pip bekräftar inställningen. Värdet 0,00 lux visas.

Hur fryser man ett uppmätt värde?

Tryck på HOLD-knappen under mätning. Det visade värdet fryses. Tryck igen för att återgå till normalt läge.

Vad är MAX/MIN-funktionerna?

Tryck på MAX/MIN-knappen för att visa det högsta (MAX) eller lägsta (MIN) värdet som registrerats sedan aktivering. Tryck tills indikatorn försvinner för att avaktivera.

Hur stänger man av knappljuden?

Med apparaten påslagen, tryck kort på På/Off-knappen. Ljuden stängs av. Ett nytt tryck aktiverar dem igen.

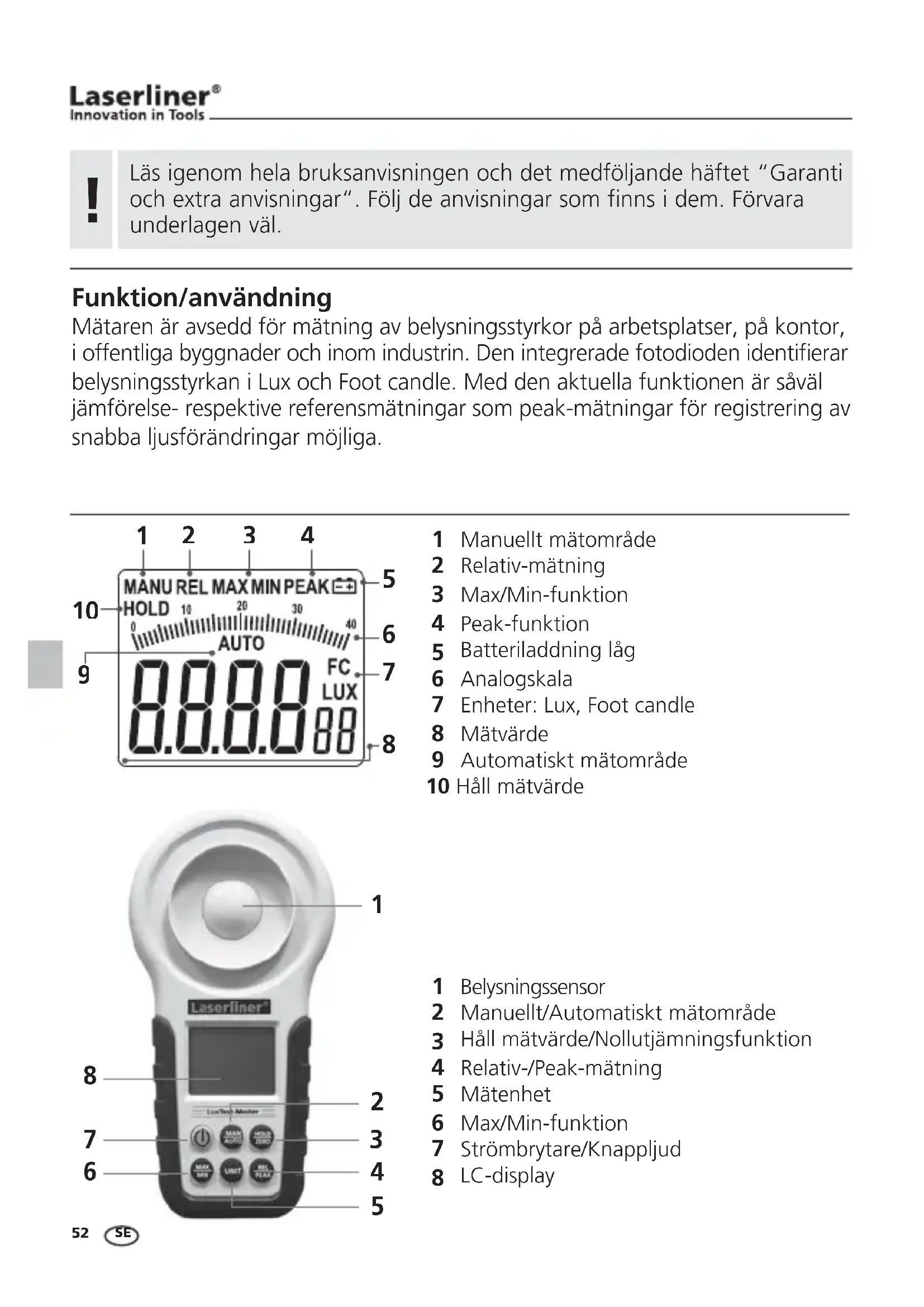

BRUKSANVISNING LuxTestMaster Laserliner

Läsigenom hela bruksanvisingen och det medfoljande höftet "Garanti och extra anvisningar". Följ de anvisningar som finns i dem. Förvara unterlagen väll.

Funktion/användning

Mätaren ar avsedd für matning av belysningsstyrkor på arbetsplatser, på kontor, i öffentliga byggnader och inom industrin. Den integrerade fotodioden identiferar belysningsstyrkan i Lux och Foot candle. Med den aktuella Funktionen ar saväl jämforelse- respektive referensmattingar som peak-mätningar for registrering av snabba ljustörändringar möjiga.

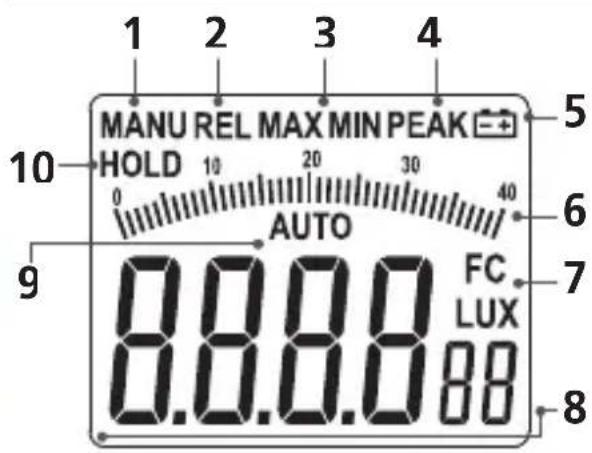

1 Manuellt matomrade
2 Relativ-matning
3 Max/Min-funktion
4 Peak-funktion
5 Batteriladdning lag
6 Analogskala
7 Enheter: Lux, Foot candle
8 Matvarde
9 Automatiskt matomrade
10 Håll matvärde

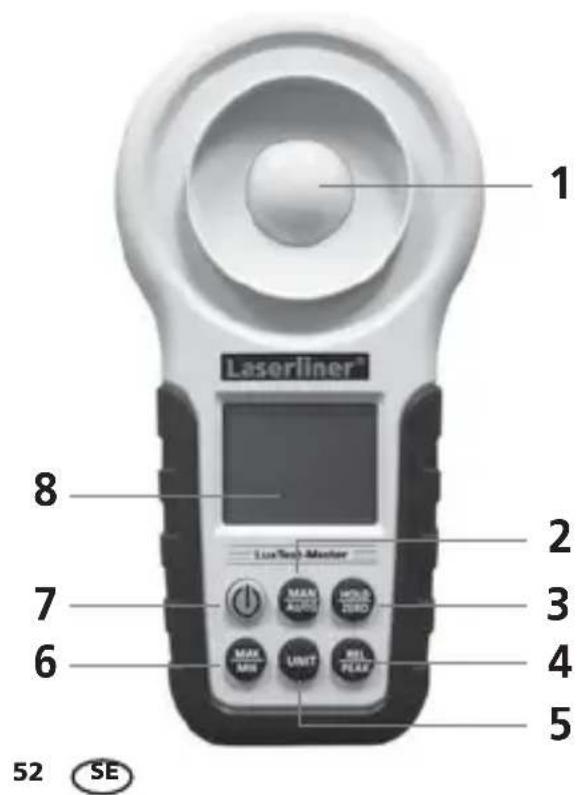

1 Belysningsssensor
2 Manuellt/Automatisch matområde
3 Hall matvarde/Nollutjammningsfungtion
4 Relativ-/Peak-mätning
5 Matenhet
6 Max/Min-funktion
7 Strömbrytare/Knapljud
8 LC-display

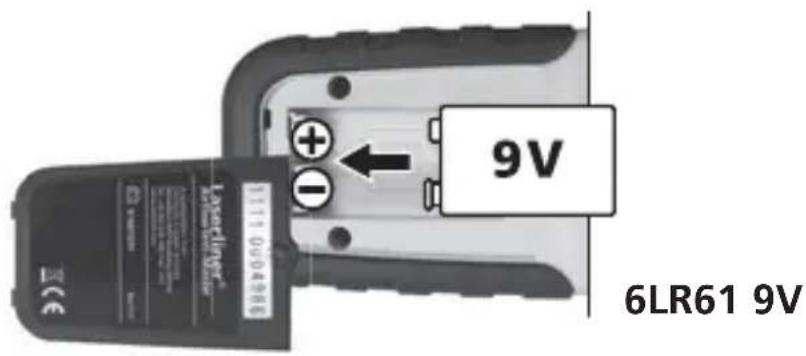

Isätting av batterier

Oppna batterifacet och satt i batterierna enligt installationssymbolerna. Se till att vanda polerna ratt.

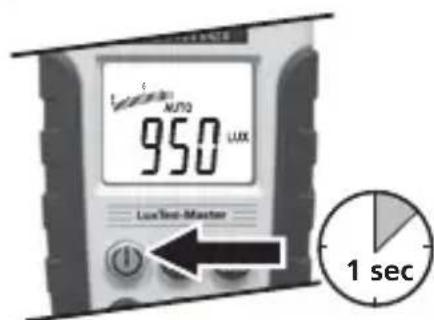

ON/OFF

Automatisk avstängning after cirka 10 minutes.

Knapljud

Inaktivera knappljuden
genom att trycka kort på
knappen "Strömbrytare",
medan luxmätaren ar
påslagen. Ett nytt knappyck
aktivar knappljuden igen.

4 Mätområde (manuellt/automatiskt)

After pascalgningen startar matinstrumentet alltid i det automatiska matområdet. Ett tryck på knappen "MAN/AUTO" koplar om till det manuella matområdet. Vid varje komande knapptyck andras matområdet respektive decimalen (20,00 Lux; 200,0 Lux; 2 000 Lux; 20 000 Lux; 200 000 Lux). Ligger matvardetutanfor matområdet, visas "OL" på displayen. Tryck på knappen "MAN/AUTO", tills att det aktuella manuella matområdet har ställts in, alternatively tills att "AUTO" visas på displayen och det automatiska matområdet Åter har ställts in.

Relativ-mätning

Aktivera Relativ-mätningen genom att trycka på knappen "REL/PEAK", after att luxmataren har slagits på. Det senast visade vardet ställs in som referensvärde och visar nu differensvärdena till det installda referensvärdet. Relativ-mätningen kan utforas saväl i det automatiska som i det manuella matområdet. Tryck en gang till på knappen "REL/ PEAK" for att inaktivera Funktionen.

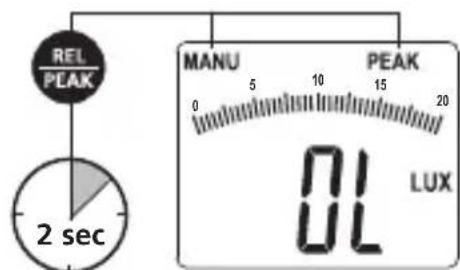

Peak-mätning

Aktivera Peak-mätningen genom att trycka på knappen "REL/PEAK", after att luxmätaren har slagits på. Den här funktionen förbätrar sensorns reaktionstid, varvid snabbare ljustörändringar kan registrareras. Peak-mätningen kan utforas endast i det manuella matområdet. Ställ in det aktuella matområdet,enligt beskrivningen i steg 4. Tryck länger på knappen "REL/PEAK"for att inaktivera Funktionen.

Peak-vardet forblir synligt på displayen. Lagre matvarden an Peak-vardet visas inte.

Matenheter

Mätvärdena kan visas i Lux eller FC (Foot candle). Tryck på knappen "Unit" for att växla mellan encheterna.

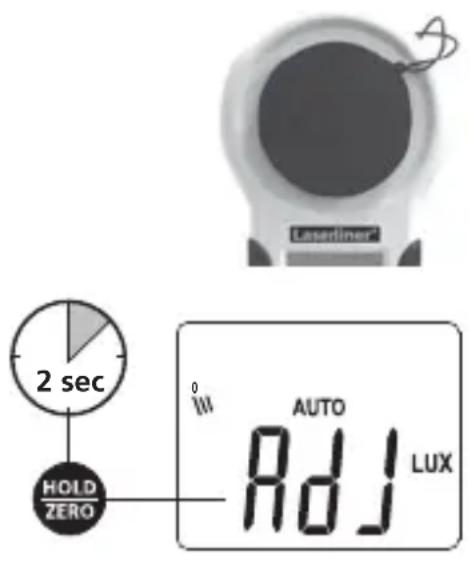

8 Nollutjämningsfunktion

Sensorkurvans nollpunkt kan justeras for att fä optimala matresultat vid svaga belysningsstyrkor. Montera skyddshattan for att tacka over sensorn helt och hallet, after att luxmataren har slagits på. Tryck länger på knappen "HOLD/ ZERO" for att aktivera justeringen. Vanta tills att luxmataren bekräftar att justeringen ar klargenom en akustisk signal. Pà displayen visas värdet 0,00 Lux. Undvik starkt solsken under justeringen.

8 MAX/MIN

Med MAX/MIN-funktionen kan det största respektive det minsta matvärdet visas under matningen. Tryck på knappen "MAX/MIN", tills att den önskade Funktionen visas på displayen, alternatively tills att "MAX" eller "MIN"inte langre syns for att inaktivera Funktionen.

Riktvarden for belyningsstyrka inomhus

Praktiskt exempl Ljusstyrka i lux
Område für gängende personer, underordinade rum	20
Korridorer für personer	50
Sanitär anlögngNINGar, maskinrum, trappor	100
Regelbundet använda arbetssplatser i ProduktionsanlögngNINGar, personalmatsalar	200
Konferensrum, sporthallar	300
Kontor, medicinska inrättningar (jourtjänst)	500
Konstruktions- och ritningssalar	750
Övervakningsplatser, monteringsrum, teststationer	1000
Monteringsrum für småkomponenter	1500
Tekniska data
Mätområde	20,00 Lux; 200,0 Lux; 2.000 Lux; 20.000 Lux; 200.000 Lux
Noggrannhet	3 % V(λ) anpassning 2 % cosinuskorrektion
Sensor Kiselfotodiod
Spektralområde 320-730 nm
LC-display 3 1/2 tecken med analog stapel
Avkänningshastighet ≥ 2 mätningar/).[2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25] [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37] [38] [39] [40] [41] [42] [43] [44] [45] [46] [47] [48] [49] [50] [51] [52] [53] [54] [55] [56] [57] [58] [59] [60] [61] [62] [63] [64] [65] [66] [67] [68] [69] [70] [71] [72] [73] [74] [75] [76] [77] [78] [79] [80] [81] [82] [83] [84] [85] [86] [87] [88] [89] [90] [91] [92] [93] [94] [95] [96] [97] [98] [99] [100] [101] [102] [103] [104] [105] [106] [107] [108] [109] [110] [111] [112] [113] [114] [115] [116] [117] [118] [119] [120] [121] [122] [123] [124] [125] [126] [127] [128] [129] [130] [131] [132] [133] [134] [135] [136] [137] [138] [139] [140] [141] [142] [143] [144] [145] [146] [147] [148] [149] [150] [151] [152] [153] [154] [155] [156] [157] [158] [159] [160] [161] [162] [163] [164] [165] [166] [167] [168] [169] [170] [171] [172] [173] [174] [175] [176] [177] [178] [179] [180] [181] [182] [183] [184] [185] [186] [187] [188] [189] [190] [191] [192] [193] [194] [195] [196] [197] [198] [199] [200] [201] [202] [203] [204] [205] [206] [207] [208] [209] [210] [211] [212] [213] [214] [215] [216] [217] [218] [219] [220] [221] [222] [223] [224] [225] [226] [227] [228] [229] [230] [231] [232] [233] [234] [235] [236] [237] [238] [239] [240] [241] [242] [243] [244] [245] [246] [247] [248] [249] [250] [251] [252] [253] [254] [255] [256] [257] [258] [259] [260] [261] [262] [263] [264] [265] [266] [267] [268] [269] [270] [271] [272] [273] [274] [275] [276] [277] [278] [279] [280] [281] [282] [283] [284] [285] [286] [287] [288] [289] [290] [291] [292] [293] [294] [295] [296] [297] [298] [299] [300] [301] [302] [303] [304] [305] [306] [307] [308] [309] [310] [311] [312] [313] [314] [315] [316] [317] [318] [319] [320] [321] [322] [323] [324] [325] [326] [327] [328] [329] [330] [331] [332] [333] [334] [335] [336] [337] [338] [339] [340] [341] [342] [343] [344] [345] [346] [347] [348] [349] [350] [351] [352] [353] [354] [355] [356] [357] [358] [359] [360] [361] [362] [363] [364] [365] [366] [367] [368] [369] [370] [371] [372] [373] [374] [375] [376] [377] [378] [379] [380] [381] [382] [383] [384] [385] [386] [387] [388] [389] [390] [391] [392] [393] [394] [395] [396] [397] [398] [399] [400] [401] [402] [403] [404] [405] [406] [407] [408] [409] [410] [411] [412] [413] [414] [415] [416] [417] [418] [419] [420] [421] [422] [423] [424] [425] [426] [427] [428] [429] [430] [431] [432] [433] [434] [435] [436] [437] [438] [439] [440] [441] [442] [443] [444] [445] [446] [447] [448] [449] [450] [451] [452] [453] [454] [455] [456] [457] [458] [459] [460] [461] [462] [463] [464] [465] [466] [467] [468] [469] [470] [471] [472] [473] [474] [475] [476] [477] [478] [479] [480] [481] [482] [483] [484] [485] [486] [487] [488] [489] [490] [491] [492] [493] [494] [495] [496] [497] [498] [499] [500] [501] [502] [503] [504] [505] [506] [507] [508] [509] [510] [511] [512] [513] [514] [515] [516] [517] [518] [519] [520] [521] [522] [523] [524] [525] [526] [527] [528] [529] [530] [531] [532] [533] [534] [535] [536] [537] [538] [539] [540] [541] [542] [543] [544] [545] [546] [547] [548] [549] [550] [551] [552] [553] [554] [555] [556] [557] [558] [559] [560] [561] [562] [563] [564] [565] [566] [567] [568] [569] [570] [571] [572] [573] [574] [575] [576] [577] [578] [579] [580] [581] [582] [583] [584] [585] [586] [587] [588] [589] [590] [591] [592] [593] [594] [595] [596] [597] [598] [599] [600] [601] [602] [603] [604] [605] [606] [607] [608] [609] [610] [611] [612] [613] [614] [615] [616] [617] [618] [619] [620] [621] [622] [623] [624] [625] [626] [627] [628] [629] [630] [631] [632] [633] [634] [635] [636] [637] [638] [639] [640] [641] [642] [643] [644] [645] [646] [647] [648] [649] [650] [651] [652] [653] [654] [655] [656] [657] [658] [659] [660] [661] [662] [663] [664] [665] [666] [667] [668] [669] [670] [671] [672] [673] [674] [675] [676] [677] [678] [679] [680] [681] [682] [683] [684] [685] [686] [687] [688] [689] [690] [691] [692] [693] [694] [695] [696] [697] [698] [699] [700] [701] [702] [703] [704] [705] [706] [707] [708] [709] [710] [711] [712] [713] [714] [715] [716] [717] [718] [719] [720] [721] [722] [723] [724] [725] [726] [727] [728] [729] [730] [731] [732] [733] [734] [735] [736] [737] [738] [739] [740] [741] [742] [743] [744] [745] [746] [747] [748] [749] [750] [751] [752] [753] [754] [755] [756] [757] [758] [759] [760] [761] [762] [763] [764] [765] [766] [767] [768] [769] [770] [771] [772] [773] [774] [775] [776] [777] [778] [779] [780] [781] [782] [783] [784] [785] [786] [787] [788] [789] [790] [791] [792] [793] [794] [795] [796] [797] [798] [799] [800] [801] [802] [803] [804] [805] [806] [807] [808] [809] [810] [811] [812] [813] [814] [815] [816] [817] [818] [819] [820] [821] [822] [823] [824] [825] [826] [827] [828] [829] [830] [831] [832] [833] [834] [835] [836] [837] [838] [839] [840] [841] [842] [843] [844] [845] [846] [847] [848] [849] [850] [851] [852] [853] [854] [855] [856] [857] [858] [859] [860] [861] [862] [863] [864] [865] [866] [867] [868] [869] [870] [871] [872] [873] [874] [875] [876] [877] [878] [879] [880] [881] [882] [883] [884] [885] [886] [887] [888] [889] [890] [891] [892] [893] [894] [895] [896] [897] [898] [899] [900] [901] [902] [903] [904] [905] [906] [907] [908] [909] [910] [911] [912] [913] [914] [915] [916] [917] [918] [919] [920] [921] [922] [923] [924] [925] [926] [927] [928] [929] [930] [931] [932] [933] [934] [935] [936] [937] [938] [939] [940] [941] [942] [943] [944] [945] [946] [947] [948] [949] [950] [951] [952] [953] [954] [955] [956] [957] [958] [959] [960] [961] [962] [963] [964] [965] [966] [967] [968] [969] [970] [971] [972] [973] [974] [975] [976] [977] [978] [979] [980] [981] [982] [983] [984] [985] [986] [987] [988] [989] [990] [991] [992] [993] [994] [995] [996] [997] [998] [999] [1000]

Tekniska andringar forbehalls. 02.12.

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer für fri handel av varor inom EU.

Den härprodukten ar en elektrisk apparat och den måste SOSORTERAS,enligt det europeiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på:

www.laserliner.com/info

SERVICE

Umarex GmbH & Co KG

-Laserliner
